SparkFun I2S Audio Breakout – MAX98357A, DAC op til 3,2W ved 4 Ohm belastning

Beskrivelse

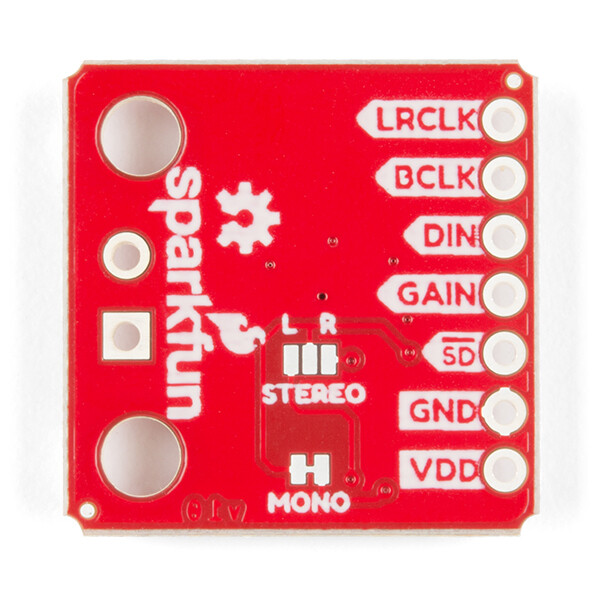

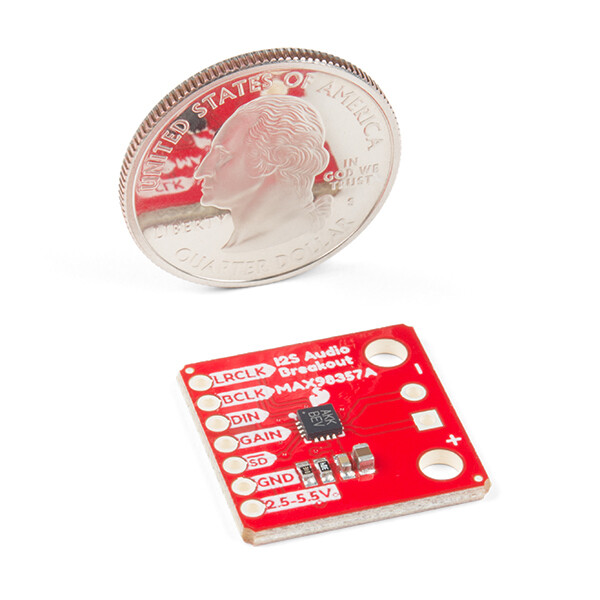

SparkFun I2S Audio Breakout-kortet bruger MAX98357A Digital-Analog-konverter (DAC), som omdanner I2S-audio (ikke at forveksle med I2C) til et analogt signal, der kan bruges til at drive højttalere. I2S Audio Breakout konverterer de digitale audiosignaler i henhold til I2S-standarden til et analogt signal, og forstærker signalet med en Klasse D-forstærker, der kan levere op til 3,2 W til en 4Ohm belastning. Kortet kan konfigureres således, at kun venstre kanal, højre kanal eller begge kanales audio outputtes.

SparkFun I2S Audio Breakout Board er ganske simpelt og kræver kun et par pinforbindelser for at få det til at virke. Som standard er kortet konfigureret i “Mono”-tilstand, hvilket betyder, at de venstre og højre signaler kombineres for at drive en enkelt højttaler. Hvis du ønsker en separat højttaler til venstre og højre lydkanal, skal du fjerne Mono-bryderen. Ud over muligheden for at vælge lydudgangen kan forstærkningen også konfigureres på flere måder. Forstærkningens niveau kan justeres fra op til +3dB til +15dB. Selvom kanalvalget kan konfigureres lokalt, styres forstærkningen eksternt via Gain-pinnen. Som standard er kortet konfigureret til +9dB, men det kan nemt ændres!

Funktioner

• Driftsspændingsområde: 2,5 V – 5,5 V.
• Udgangseffekt: 3,2W ved 4? ved 5V.
• Udgangskanalvalg: Venstre, Højre eller Venstre/2 + Højre/2 (standard).
• Samplingfrekvens: 8 kHz – 96 kHz.
• Opløsning: 16/32 bit.
• Strømforbrug i hviletilstand: 2,4 mA.
• Ufiltrerede Klasse D-udgange
• Ingen MCLK er nødvendig
• Klik- og pop-reduktion
• Beskyttelse mod kortslutning og overophedning.
