DFRobot Kamera Audio Media Board til FireBeetle ESP32 Serie

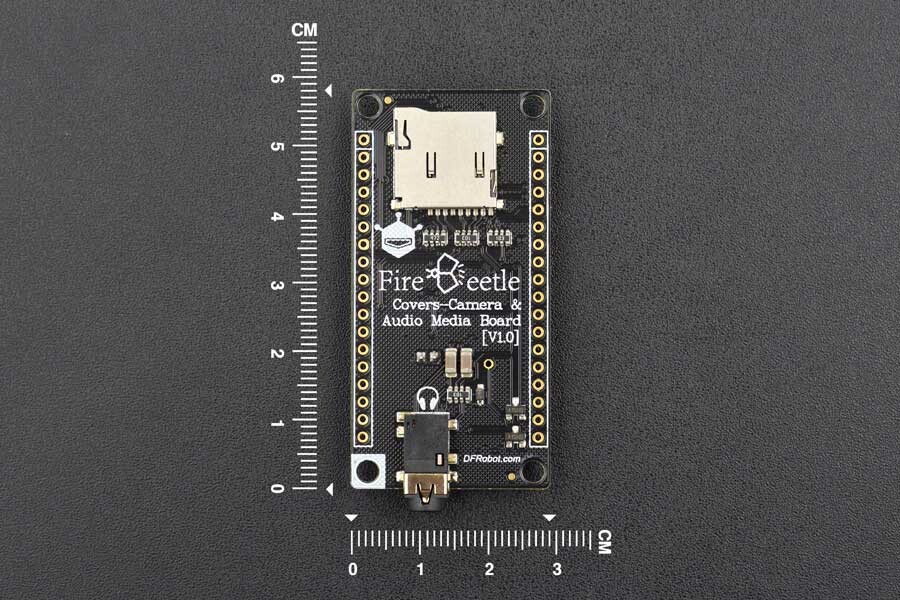

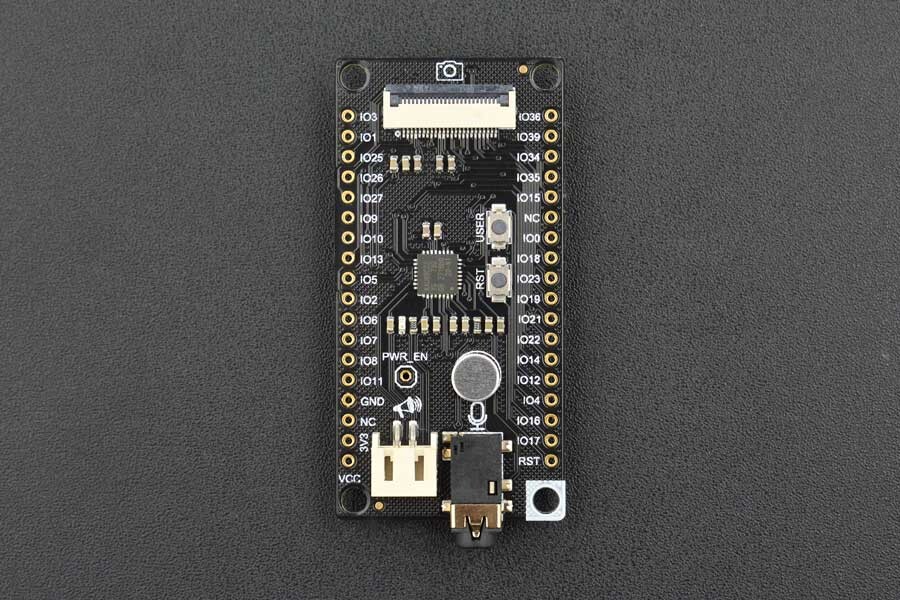

DFRobot FireBeetle-Serien er udviklingsmoduler med lavt strømforbrug, der er designet til det internet af ting (Internet of Things) er blevet udviklet. FireBeetle Covers-kamera og Audio Media Board Et multimedieenhed til IoT, der tilbyder interfaces til at forbinde NAU8822 CODEC IIS, OV7725-kamera, SD-kort (SDIO), hovedtelefoner og mikrofon.

Desuden er den en Mini-MIC-indgang med interface. NAU8822 CODEC kan styre både 12@8Ω BTL-højttalere og 40mW@16Ω hovedtelefoner. Direkte forbindelse understøttes. I øjeblikket understøtter NAU8822 DAC-lydsignaloptagelse og en programmerbar mikrofonforstærker. Optagelsen er tilgængelig, når stemmer indtages via den integrerede MIC-interface eller mikrofonen, og derefter gemmes på SD-kortet. Desuden er der mulighed for at optage billeder, når en OV7725-KAMERA er tilsluttet.

På alle FireBeetle hovedplader (f.eks. ESP32 hovedplade) kan FireBeetle Covers Camera & Audio Media Board være en MP3-afspiller, en optager eller et kamera. Når der er forbindelse til internettet, kan det være en internetradio eller cloud-baseret billedgenkendelse.

ADVARSEL:

• Dette mediebræt understøtter i øjeblikket kun FireBeetle ESP32 hovedkort, da andre hovedkort ikke er udstyret med en IIS-interface.

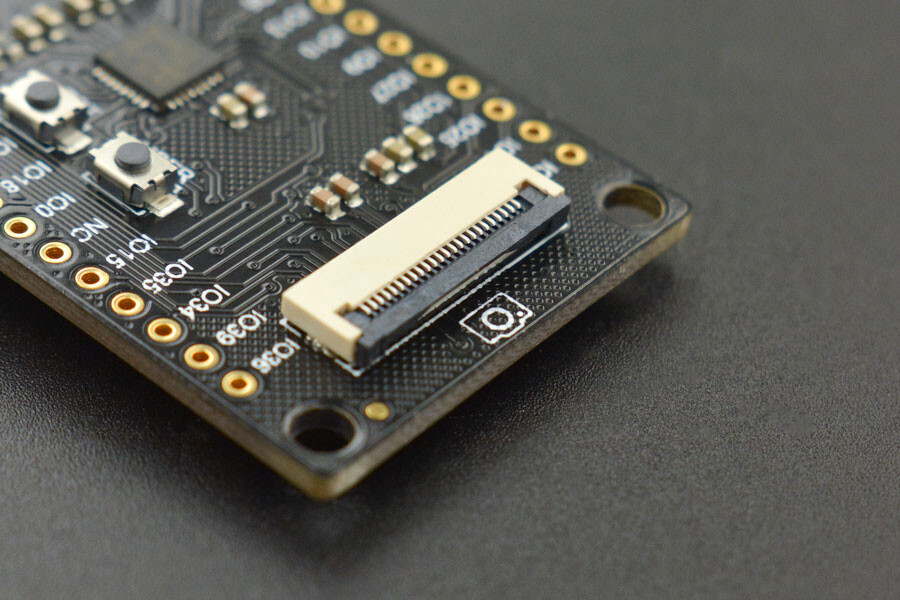

• Det flade kabel på kameraet kan være ret skrøbeligt og gå i stykker. Vær forsigtig, når du tilslutter det. Kameraets monteringspunkt skal være placeret modsat SD-kortstikket.
• Videooptagelse og -transmission understøttes ikke.

SPECIFIKATIONER

• Driftsspænding: 3,7 V ~ 5,5 V (VCC)
• Udgangsspænding: 3,3 V
• Anpassbar knapp: testet af IO16(DI)
• RESET x1
• SD-kort:
  • Busschnittstelle: SDIO-protokol
  • Standardoverførselsfrekvens: 10 MHz
  • Maks. overførselsfrekvens: 20 MHz
• Kamera OV7725: (Følgende data er kun vejledende; nogle funktioner kan i øjeblikket ikke implementeres af ESP32).
  • Lysfølsomt array: 640*480
  • Optisk størrelse: 1/6″
  • Synsvinkel: 25°
  • SCCB-Standardinterface
  • Udgangspixelsformat: Raw RGB, RGB(RGB4:2:2, RGB565/555/444), YCbCr (4:2:2)
  • Billedstørrelse: VGA, QVGA og CIF op til 40×30
  • VarioPixel-nedsampling
  • Automatisk billedstyring: automatisk eksponering, automatisk gain-kontrol (AGC), automatisk hvid balance (AWB), automatisk båndfilter og automatisk sortværdi-kalibrering (ABL).
  • Billedkvalitetskontrol: Mætning, tone, gamma, klarhed og anti-interferens
  • ISP: Støjreduktion og fejlkalibrering
  • Linjeskæmme-korrektion
  • Automatisk justering af mætning
  • Billedsynkronisering
  • Fast fokus
• NAU8822:
  • DAC: 94 dB signal-støj forhold, -84 dB THD
  • ADC: 90 dB SN, -80 dB THD
  • Integreret BTL-højttalerforstærker: 1 W ved 8 Ω
  • Integreret hovedtelefonforstærker: 40 mW ved 16 Ω
  • Integreret programmerbar mikrofonforstærker
  •  Typisk samplefrekvens: 8 KHz, 48 KHz, 96 KHz, 192 KHz
  • Standardvideointerface: PCM og I2S
• MIC:
  • Type: Elektrolytkondensator
  • analog
  • Retning: omnidirektionel
  • Frekvensområde: 100 Hz ~ 15 kHz
  • følsomhed: -43 dB ±5 dB ved 94 dB SPL
  • Signal-Støj-forhold: 58 dB

FRAKTSLÆND

• FireBeetle-abdeckung – Kamera- og lydmediemodul (V1.0) x1
• OV7725 Kamera x1
• 2x 18-stifts-2,54-mm stik
• 2x 18-Pin-2,54-mm-kontakter
