Adafruit USB Type C stik Breakout 5978

Smid alle Mini- og Micro-B-USB-kabler, som du har i plastiktonen – den næste generation af USB-stik er her: USB C! Ni har sett disse kontaktene dukke opp på alle mulige enheter, mens bransjen går over til det nye standarden som Micro B eller Lightning. I det minste helt til neste standard kommer ut.

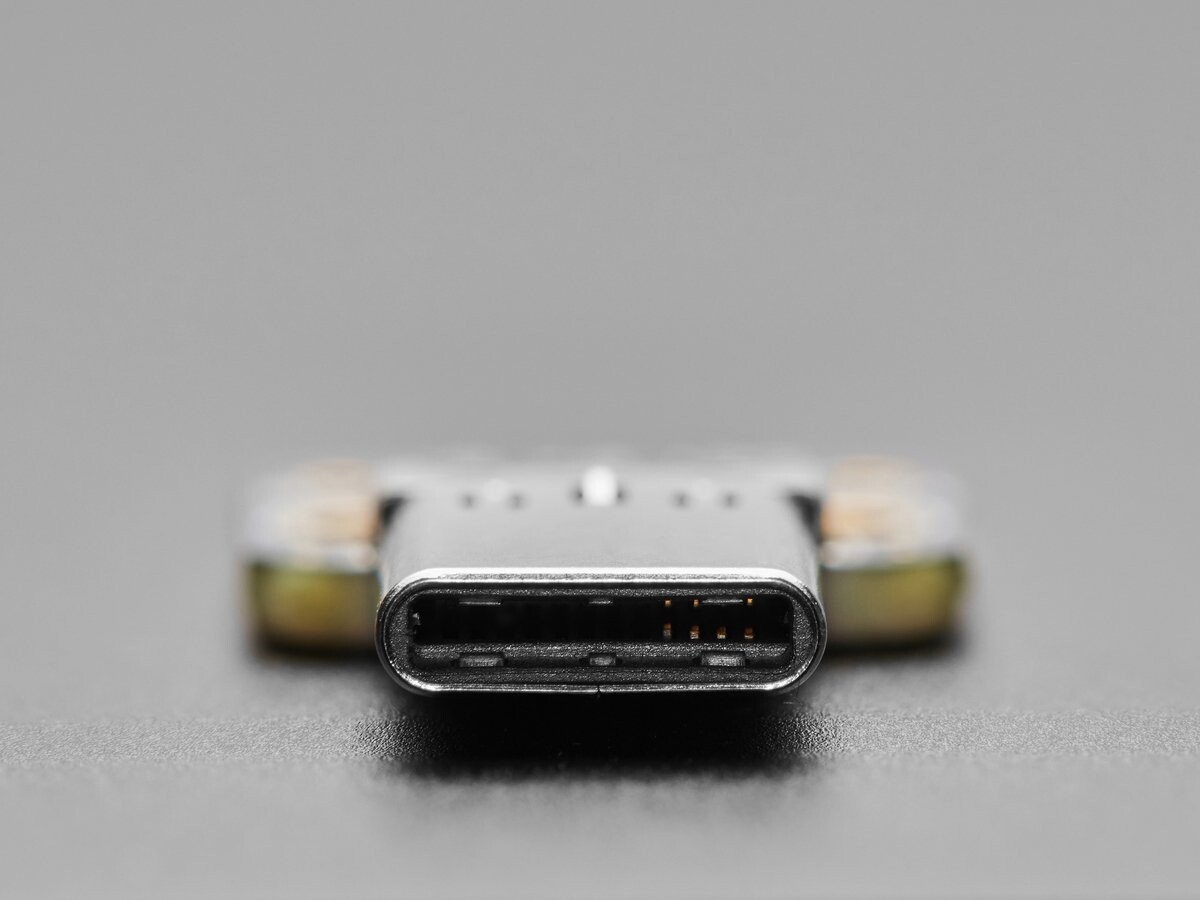

USB-C har en symmetrisk/omvendbar stik, flere datapins og en højere strømforsyningskapacitet. Men for de fleste udviklere vil den pin-brug, som du kender og er vant til fra ældre USB, være mere end rigelig. Dette breakout-kit giver dig alle de grundlæggende funktioner, du har brug for, samt en modstandskonfiguration, der sikrer, at du får 5 V strøm. Vi har valgt en stik med en halvt gennemgående hullermontagekonfiguration, som ser relativt stabil ud. Dog tåler den ikke, hvis den bevidst bøjes, ligesom Type A.

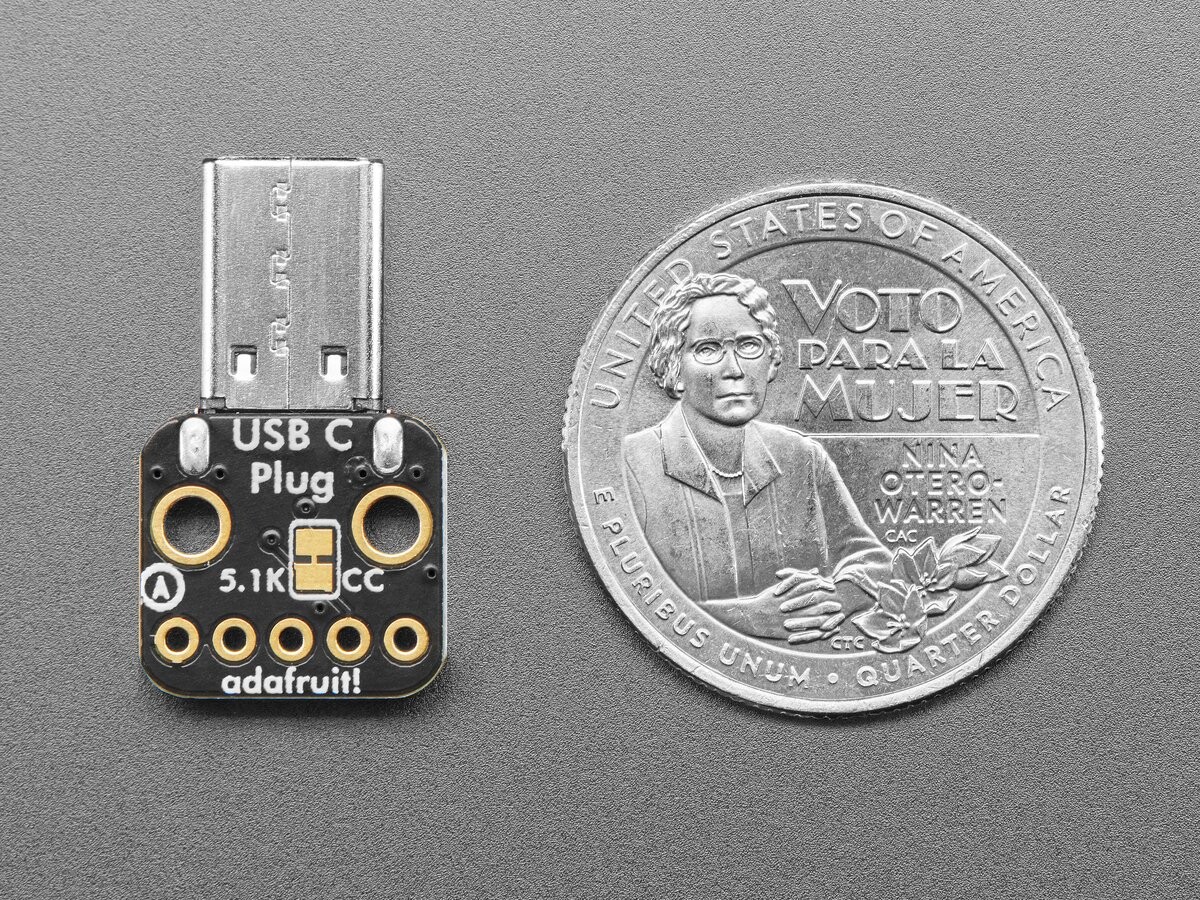

På CC1-pinnen er der en 5,1 kΩ-modstand. Så hvis du tilslutter det til en computer eller et strømforsyning, vil upstream-porten levere 5 V og op til 1,5 A. Om upstream kan levere så meget strøm afhænger af, hvad du tilslutter det til.

Im Gegensatz zu USB-C-buchser, hvor begge D+/D- og CC-pinner bruges, benyttes kun de to D+/D-pinner bevidst på stikkersiden.: Så finder værten ud af, hvilken vej kablet er stiftet. Så når du tilslutter det til de pads på breakout-pladen, ved du, at du er på den “A”-side. Stikket i den anden ende skal så samle dataforbindelserne for dig.

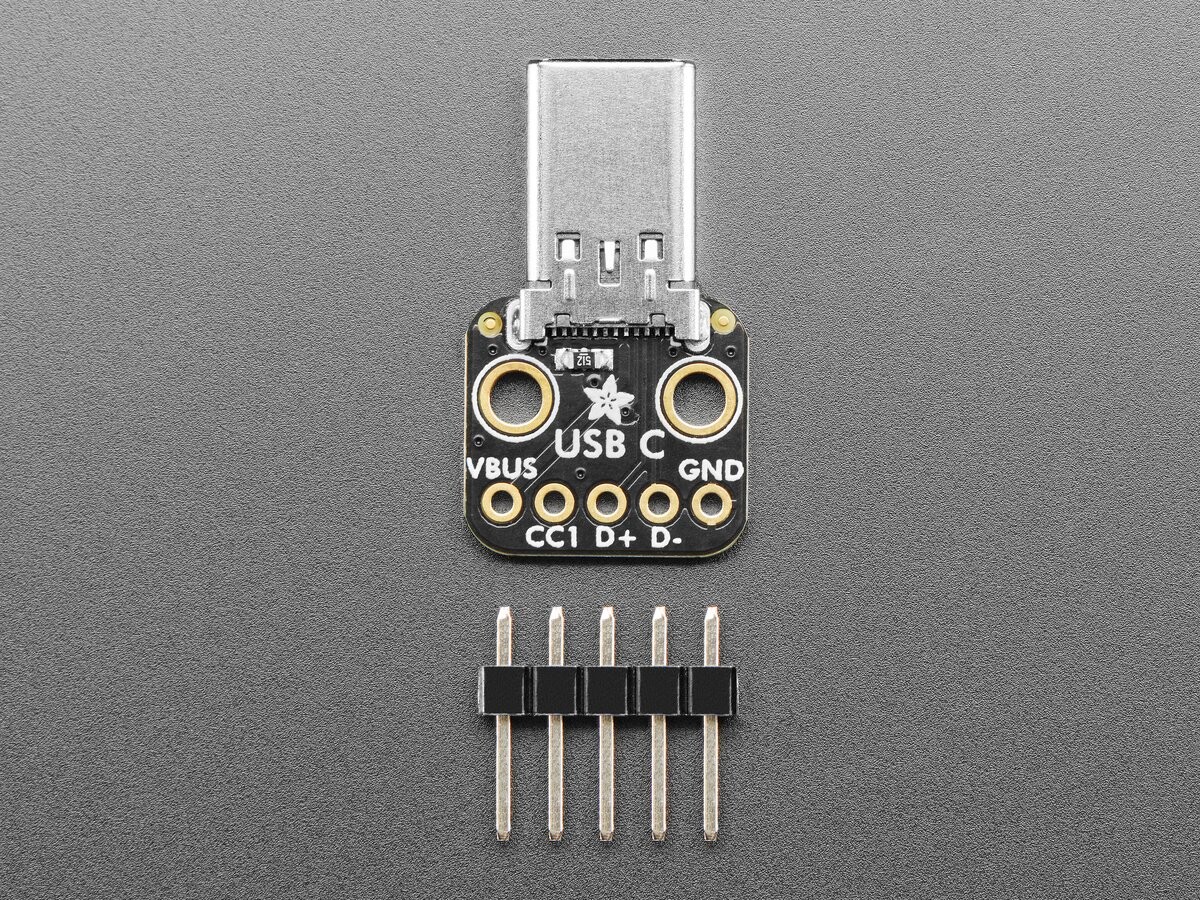

For de fleste anvendelser kan du blot VBUS til din 5V-indgang jord jord og D+ og D- som forventet, forbind.

Tekniske detaljer

• Produktmål: 24,1 mm x 14,3 mm x 3,1 mm
• Produktvægt: 1,1 g

Downloads

• USB C app note
