SparkFun BlueSMiRF v2 Board Trådløs Bluetooth Seriell forbindelse

Der SparkFun BlueSMiRF v2 er en trådløs seriell Bluetooth®-forbindelseDisse printplader fungerer som en trådløs seriell UART-rørledning og er et fantastisk trådløst alternativ til seriekabler. Bare forbind, tilslut og overfør serielle data mellem dine TX/RX-ledninger! Hver seriell strøm fra 2400 til 921600 Baud kan problemfrit overføres mellem to enheder.

Unterstütning for duplex-overførsler op til 921.600 Bit/s. Det betyder, at du kan give hvert BlueSMiRF en bog, der korrekt bufferer, overfører og leverer dataene bytevis til begge trådløse enheder.

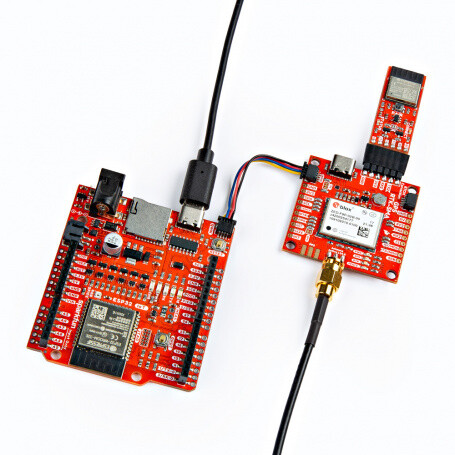

BlueSMiRF v2 tilbyder en række spændende forbedringer i forhold til den originale. BlueSMiRF-pinbevægelsen er den samme som på tidligere Bluetooth Mates og USB-til-seriel-konvertere (f.eks. FTDI, CH340 osv.), hvilket gør det ekstremt nemt at forbinde med mange almindelige Arduino-udviklingskort samt præcise GNSS-breakout-kort. Kortet kan direkte tilsluttes et Arduino Pro, Pro Mini, LilyPad Arduino 328 Main, ZED-F9P, ZED-F9R, UM980, SerLCD eller ethvert kort med en standard 6-polig seriell forbindelse. Til denne version af printpladen har vi brudt pinsene til 1×6 header. Du skal enten bruge en 1×6 stik eller lodde strimler på PTH’erne, før du kan etablere en forbindelse til en anden enhed. SparkFun BlueSMiRF v2 er perfekt egnet til applikationer med kort rækkevidde op til 33 m (100 fod) i indendørs miljøer, der kræver en nemt opsat punkt-til-punkt kommunikation.

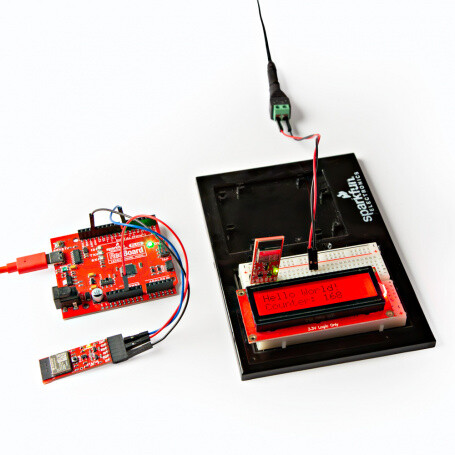

Ein BlueSMiRF kan tilsluttes et telefon eller en computer for at vise data eller simpelthen fjernstyre det. To BlueSMiRFs kan også nemt forbindes via den integrerede PAIR-knap. Hvis nødvendigt, kan denne knap deaktiveres ved at klippe ledningen på bagsiden af printpladen.

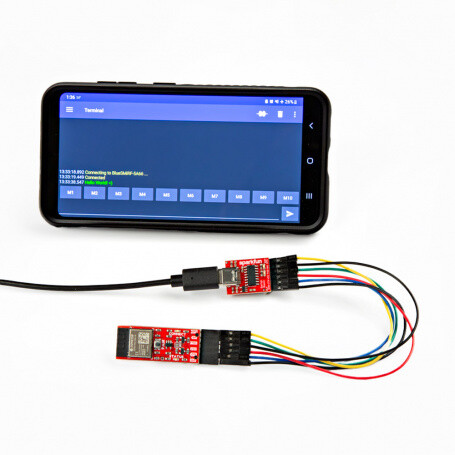

Vi har designet BlueSMiRF, så det kan fjernkonfigureres fra en telefon ved hjælp af en seriell terminalapp. Ændring af indstillinger som baudrate, flowkontrol og LED-tilstand er enkel via det simple AT-kommando sæt. Derudover muliggør OTA-opdateringer (Over The Air) via WLAN nemme firmwareopdateringer på stedet, når nye funktioner udgives.

BlueSMiRF v2 har en integreret spændingsregulator til strømforsyning mellem 3,3 V og 5 V. Alle stik er udstyret med en logisk niveau skift kredsløb, der sikrer en tolerance på 3,3 V til 5 V. Bemærk, at du har brug for en RS232-til-TTL-konverter for højere spændinger. Derudover findes der på fronten af printpladen en bro til at overbryde spændingsregulatoren. To indbyggede LED’er viser, hvornår BlueSMiRF er tilsluttet og om der foregår seriell UART-trafik.

Bemærk: Bluetooth® Classic (Serial Port Profile eller SPP) understøttes primært. Dette Bluetooth-protokol er understøttet på Android-telefoner, de fleste computere og bærbare enheder. BlueSMiRF understøtter også BLE-protokollen, som er tilgængelig på alle Apple-telefoner.

Funktioner:

• Espressifs ESP32-PICO-MINI-02-modul med integreret PCB-antenne
• Seriel Bluetooth® punkt-til-punkt kommunikation
• Bluetooth-protokoller understøttes
  • Seriell portprofil (SPP)
  • Bluetooth Low Energy (BLE)
• Firmware Over-the-Air (OTA)-opdateringer via 2,4-GHz-WLAN
• Anbefalet indgangsspænding: 3,3 V til 5 V
• Aktuelt strømforbrug ved 3,3 V
  • Drejestrøm: 72 mA / 238 mW
  • Forbindes uden seriel dataoverførsel: 75 mA / 248 mW
  • Konstant seriel duplex-trafik: 140 mA / 462 mW
• AP2112K 3,3 V/600 mA spændingsregulator
• Logikpegelevandler på alle ben
• Standard-serielport opdelt på PTH

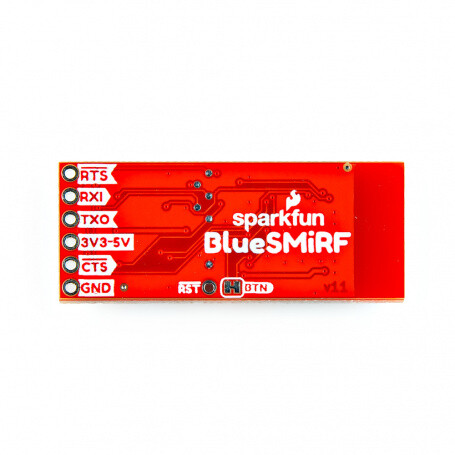

  • RTS/RXI/TXO/VCC/CTS/GND
• PTH
  • Tilbagefælde
• Knap
  • Par

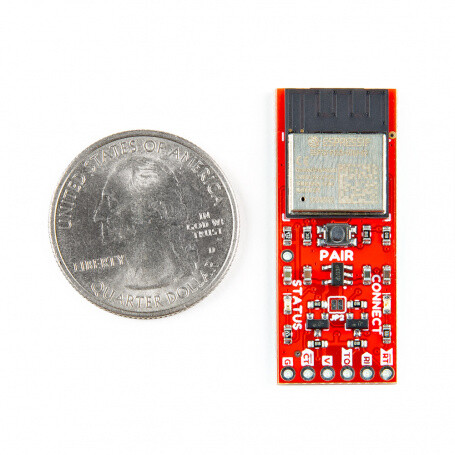

• LED’er
  • TILSLUTT
  • Status
• Sweater
  • 3,3-V-bypass-jumper (JP2)
  • Par-knap (BTN)
• Pladekdimensioner
  • 44,2 mm x 15,22 mm
• Vægt: 3g
