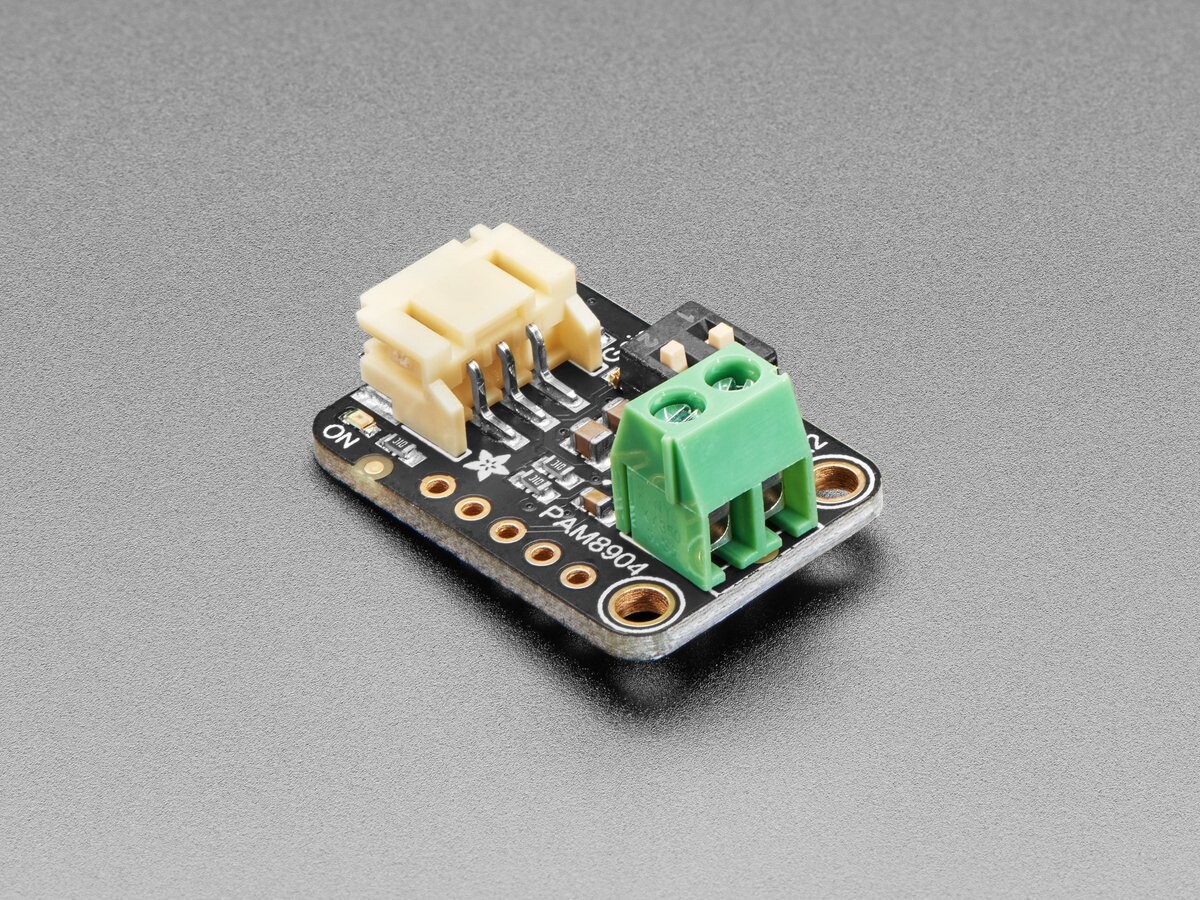

Adafruit STEMMA Piezo Driver Amp PAM8904 Audio Forstærker JST-PH2.0 5791

Piezoelementer producerer lyd, når der påføres en vekselspænding: og jo større Vss er, desto højere bliver lyden. Med din standard 3-V-logikmikrocontroller kan du generere 3 Vpp med en PWM-udgang eller 6 Vpp differentialt med to komplementære udgange. Men hvad hvis du vil have det endnu højere? Eller hvis du bruger et piezoelement til at måle afstand ved hjælp af ultralydreflektioner?

Vi har fundet den flotte PAM8904, en forstærker, der er specielt designet til at drive piezoelementer – og som i modsætning til lydforstærkere er egnet til op til 300 kHz! Det er en piezotilslutning med skiftevis kapacitet, der har en BTL-udgang (Bridge-Tied-Load) og en spændingsmultiplikator, der kan forstørre spændingen med op til tre gange takket være en integreret boosting-kreds, der leverer op til ~13 Vpp.

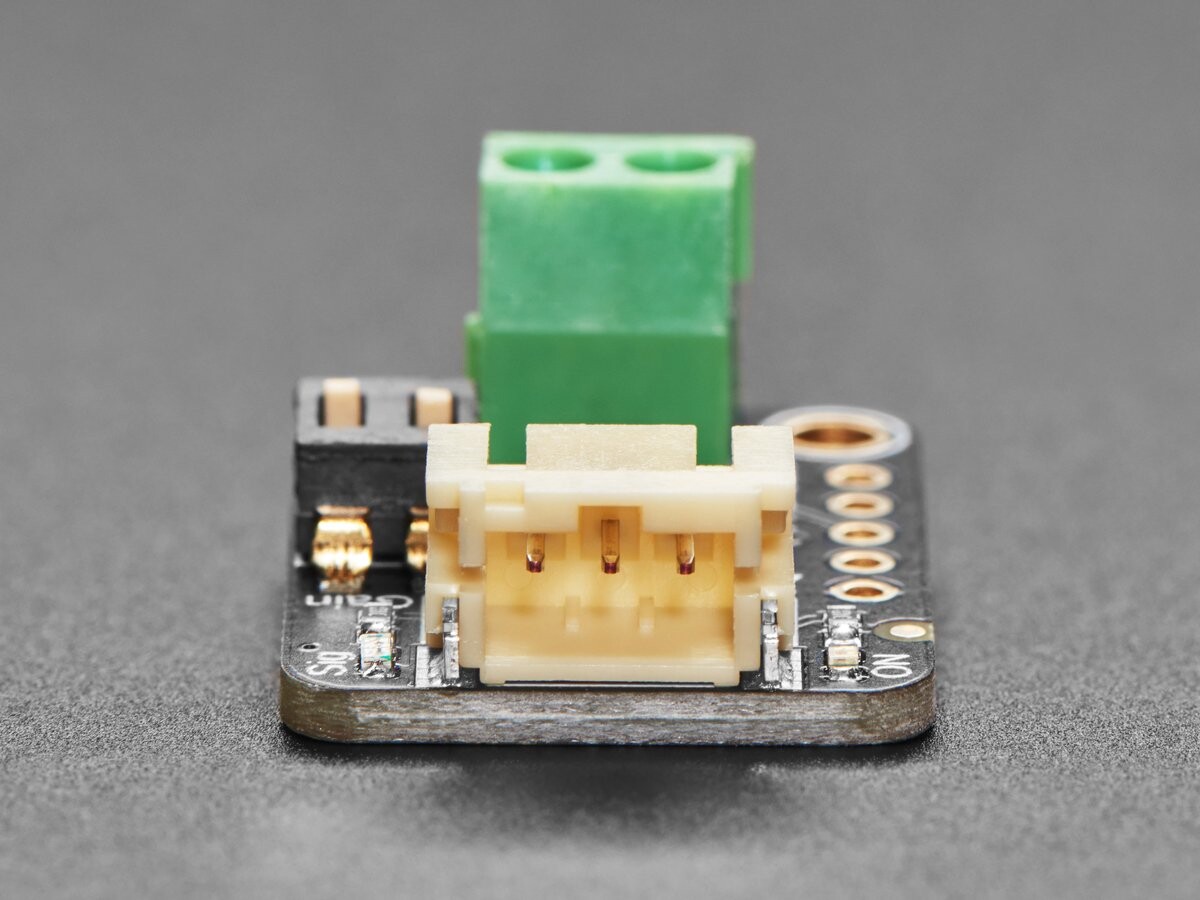

Vi har udviklet en hurtig udløsning i vores 2-mm JST-PH-STEMMA-formfaktor, så det er nemt for alle, der ønsker at få deres brydere til at lyde meget højt.

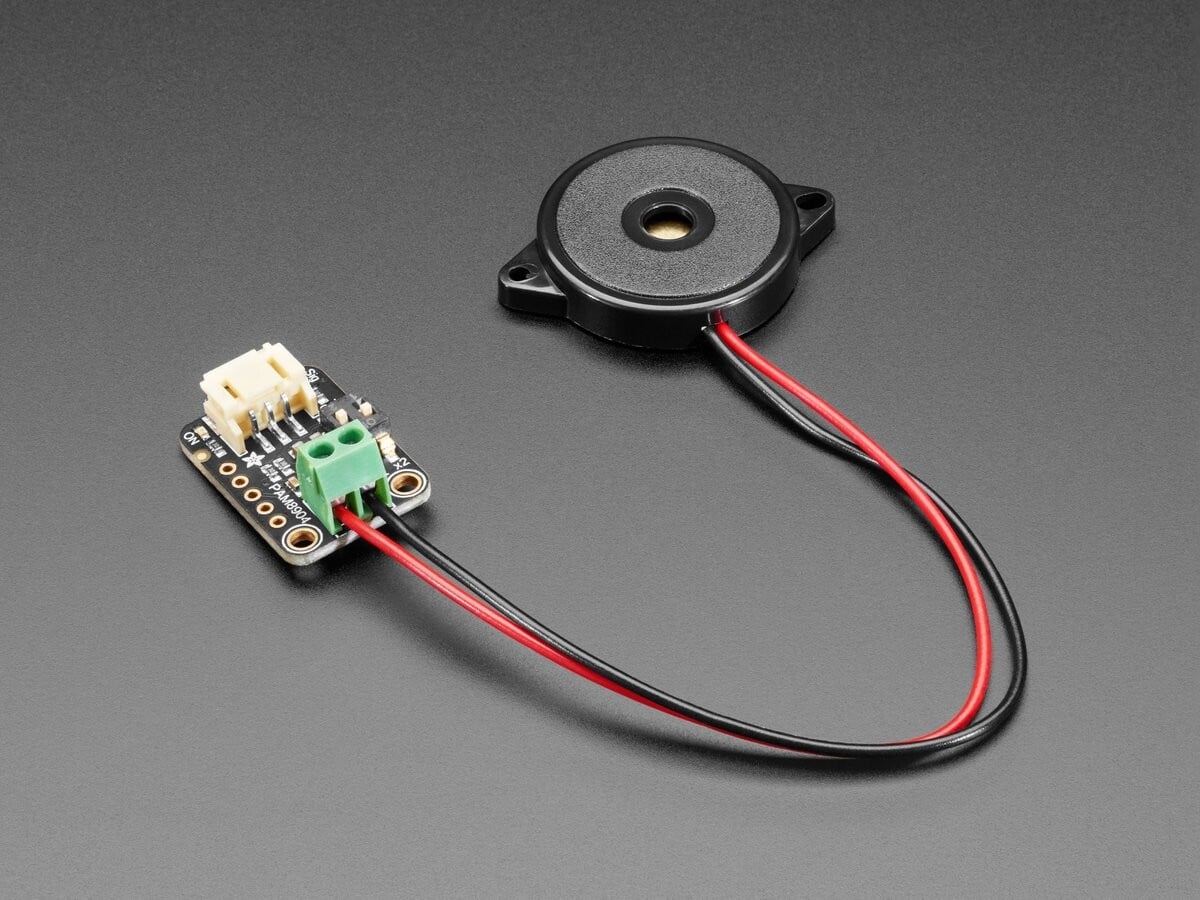

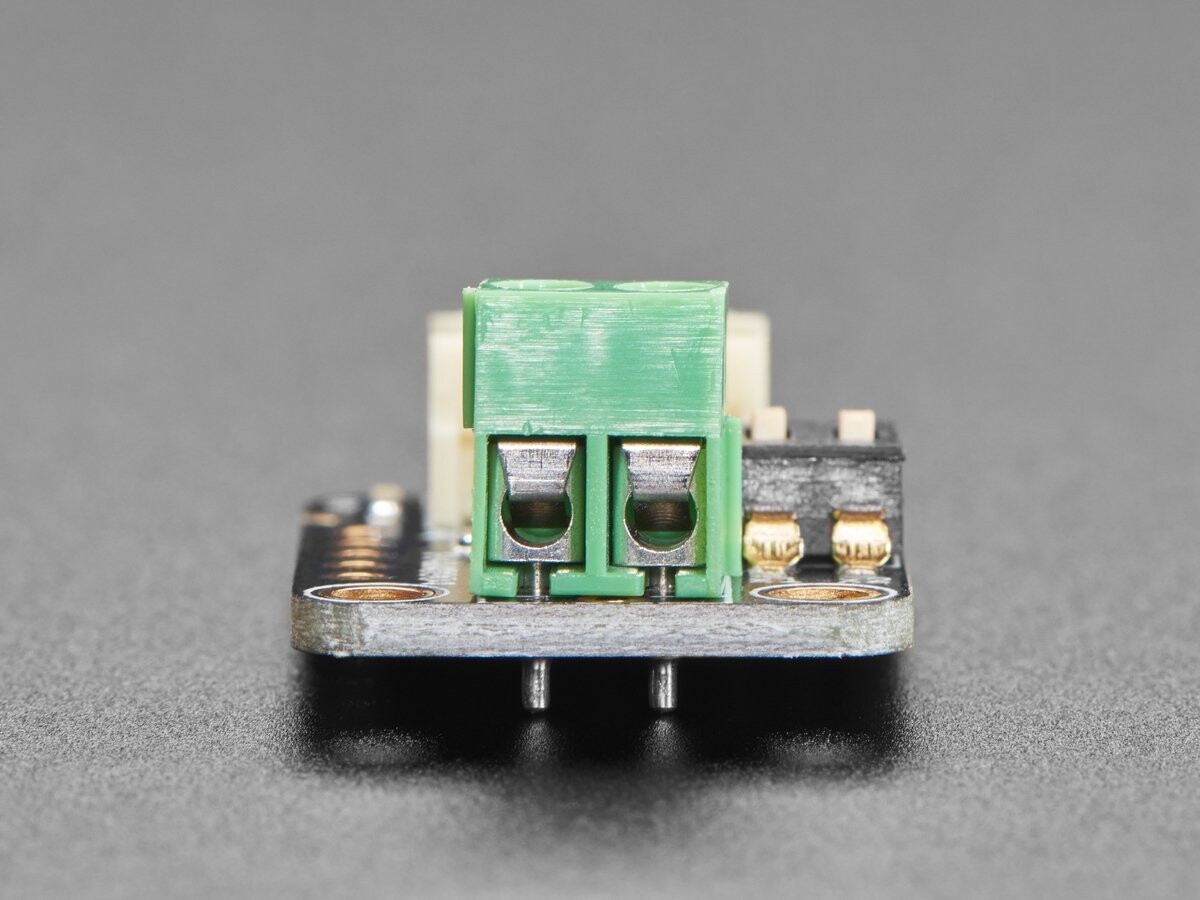

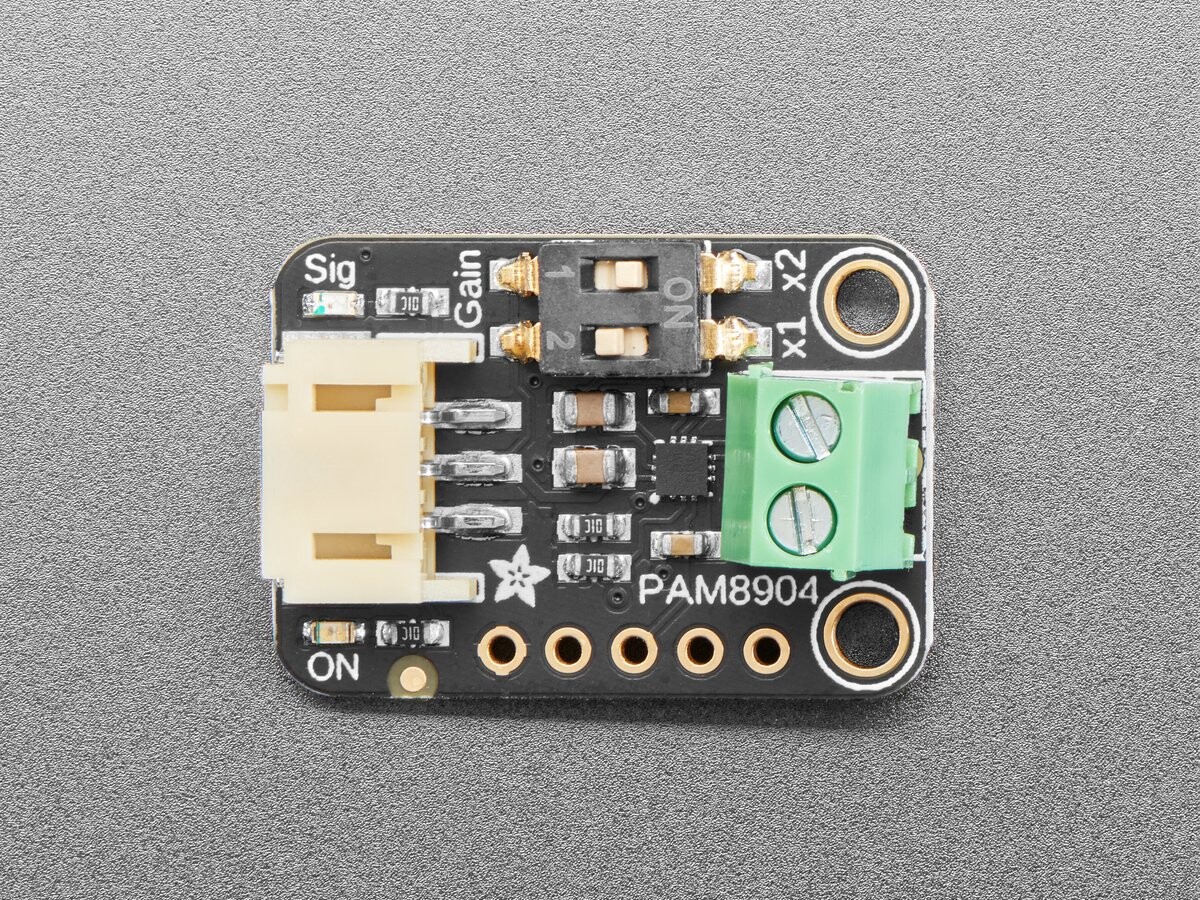

Brugen er enkel: Strømforsyning med 3 til 5 VDC på Vin- og GND-pinnene. Tilslut derefter et firkantbølge signal på Signalpinnet, fra 20 Hz til 300 kHz – enhver arbeidsperiode er OK, men 50 % er sandsynligvis bedst. Der er en dobbelt DIP-kontakt til at indstille forstærkningen: Du kan indstille den til “Aus” (nulforstærkning), x1-forstærkning, x2-forstærkning og x3-forstærkning. Udgangen er differensiell, så du får 4xVin top-til-bund over piezoledninger ved 2x forstærkning. Tilslut din Piezo til stikprikken, og så kan det starte.

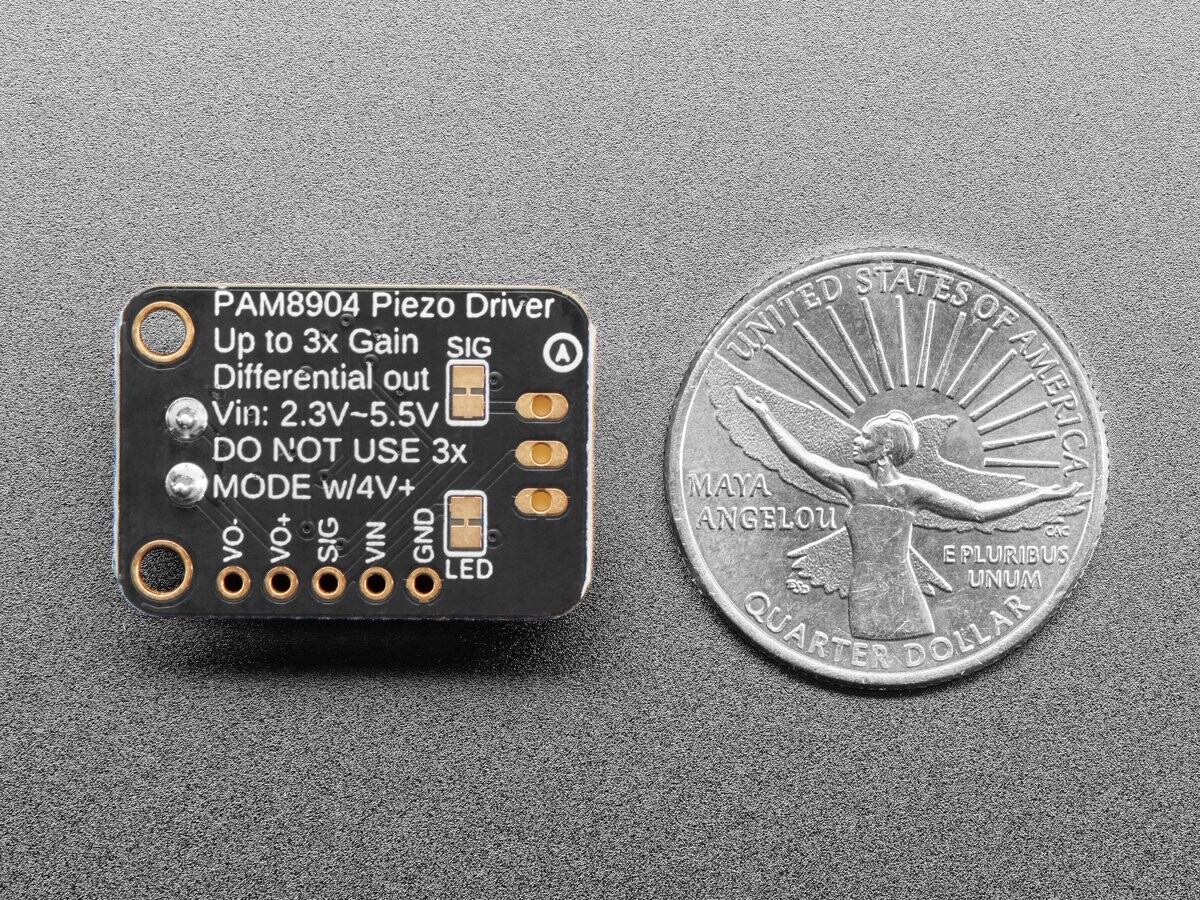

Bemærk venligst: Hvis du driver drevet med 5 VDC, skal du ikke indstille forstærkningsniveauet til x3, da udgangen på 15 V er højere end det, drevet er specificeret til. (Ja, vi har også lidt undret os over, hvorfor chippproducenten tillader det). Så hvis… Bruger 3,3 V strøm, er en 3-fold forstærkning okay? og giver omkring 10 V udgangsspænding. Men hvis du vil Driftsforsyning på 5 V, brug maksimalt den 2-dobbelte forstærkningfor at opretholde den maksimale spænding ved 10V.

Piezoelement og 3-polede JST PH-kabel er ikke inkluderet i leveringen! Men vi har dem på lager i butikken, så du kan hente dem separat.

Tekniske detaljer

• Produktmål: 22,5 mm x 17,7 mm x 10,2 mm / 0,9″ x 0,7″ x 0,4″
• Produktvægt: 2,8 g/0,1 oz
