Adafruit ESP32-S3 TFT Display Feather Board 4MB Flash 2MB PSRAM STEMMA QT 5483

ESP32-S3 Feather Bord med indbygget IPS TFT farvedisplay. Det har alle funktioner af en Feather hovedkort, den behagelige varme ESP32-S3 WiFi+BLE Mikrokontrollere og skarpheden af et 240×135 pixel farvedisplay. Alt dette kan nemt monteres i et breadboard, en klemmeblok-Wing eller en Feather Doubler, eller endda stables oven på en anden Wing.

Feather er udstyret med native USB og 4 MB Flash + 2 MB PSRAM, så det er perfekt til brug med CircuitPython eller Arduino med prisvenlig WiFi. Native USB betyder, at det kan fungere som en tastatur eller et drev. WiFi betyder, at det er fremragende til IoT-projekter. Og Feather betyder, at det samarbejder med den store community af Feather Wings, og dermed er det udvidbart.

ESP32-S3 er en højt integreret, strømbesparende 2,4 GHz Wi-Fi/BLE System on Chip (SoC)-løsning med indbygget native USB samt nogle andre interessante nye teknologier som Time-of-Flight afstandsmåling og AI acceleration. Med sin avancerede energiforsyning og HF-ydelse er denne SoC det ideelle valg til en række anvendelsesscenarier inden for Internet of Things (IoT), bærbar elektronik og Smart Homes.

Der Feather ESP32-S3 hat einen Dual-Core-Chip mit 240 MHz und ist damit vergleichbar med ESP32. Der er støtter ikke Bluetooth Classic, men kun Bluetooth LE. Denne chip er et stort fremskridt i forhold til den tidligere ESP32-S2! Det ESP32-S3-modul, som vi bruger på Feather, har 4 MB Flash og 2 MB PSRAM samt masser af 512KB SRAM, så det er perfekt til brug med CircuitPython-understøttelse eller når der kræves store buffere: Brug SRAM til hurtig adgang, og PSRAM til langsommere, men større adgang. Det er også ideelt til brug i ESP-IDF eller med Arduino-understøttelse.

Den farvede TFT er forbundet med SPI-pinnene og bruger yderligere pinner til styring, som ikke sidder på Breakout-pads. Det er det samme display, som du kan se her, med 240×135 pixels og IPS, så du får klare farver i alle vinkler. Baggrundsbelysningen er også forbundet til en separat pin, så du kan styre baggrundsbelysningen efter eget ønske via PWM.

For applikationer med lavt strømforbrug har Feather en anden lavspændings-3,3V-regulator. Regulatoren styres via en GPIO-pin på enable-ledningen og kan dermed slukke for strømmen til Stemma QT-porten og TFT’en. Der er også en separat strømforsynings-pin til NeoPixel, som kan bruges til at slukke den for endnu lavere standby-strøm. Når alt er slået fra og i dvaletilstand, forbruger Feather med TFT omkring 100uA strøm.

Egenskaber:

• ESP32-S3 Dual Core 240MHz Tensilica Processor – den næste generation af ESP32-Sx, med native USB, så det kan fungere som en tastatur/mus, et MIDI-enhed, et diskdrev osv.!
• Mini-modulet har en FCC/CE-certificering og er udstyret med 4 MB Flash og 2 MB PSRAM – I kan have store databuffer.

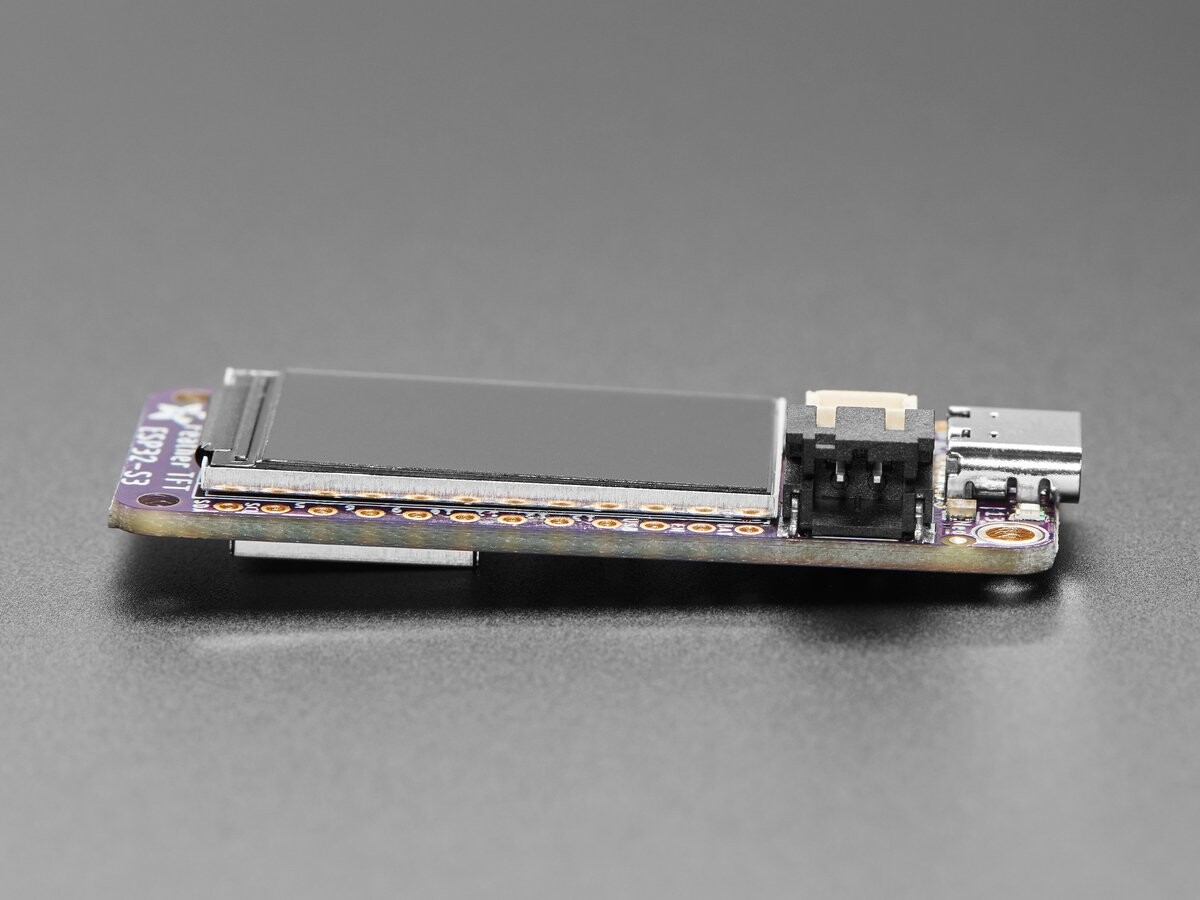

• Fyldig 1,14″ IPS TFT-skærm med 240×135 pixels – lys og farverig skærm med ST7789 chip, der kan ses i alle vinkler.

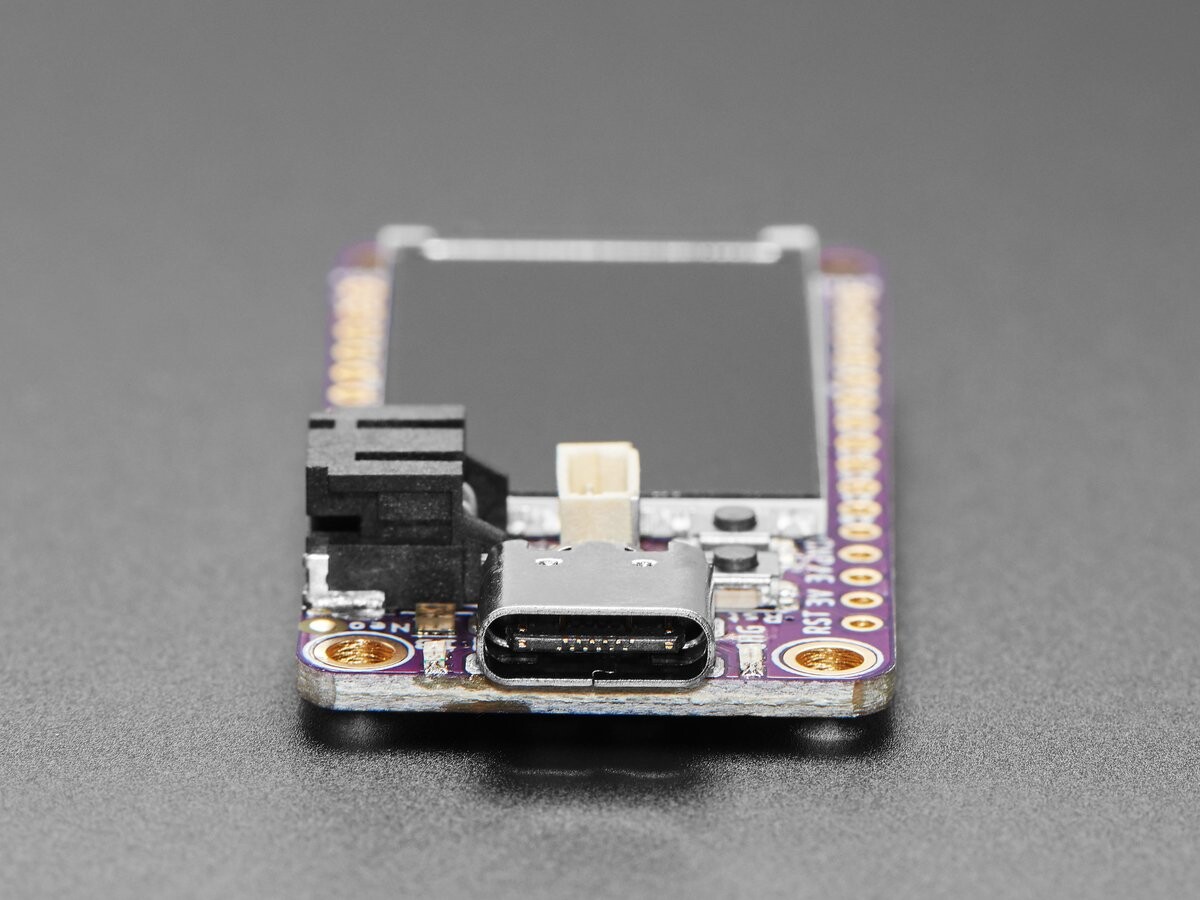

• Strømforsyningsmuligheder – USB Type-C eller LiPoly-batteri
• Integreret opladning af batteri ved strømforsyning via USB-C

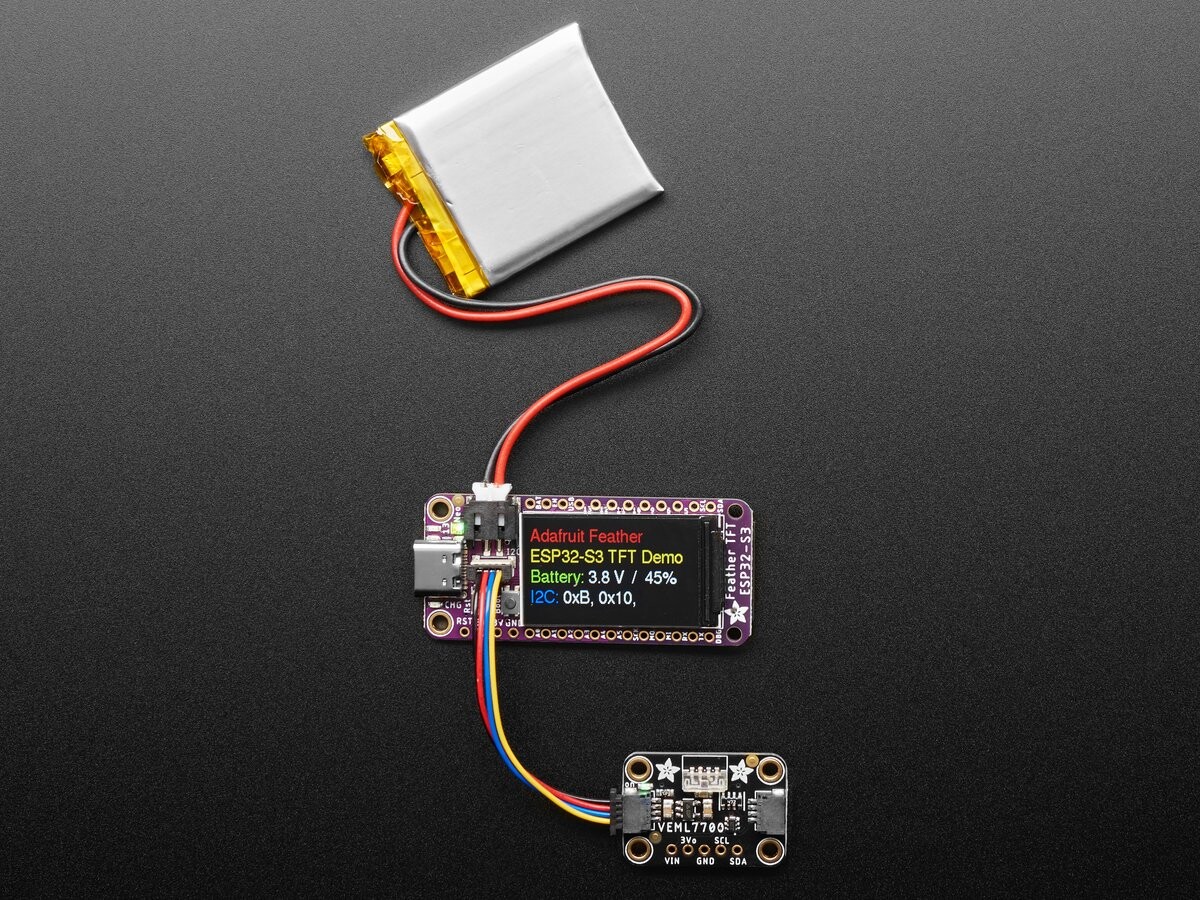

• LiPoly-Batteristyring – LC709203-chip overvåger aktiv spænding og opladningstilstand, og rapporterer procentdelen via I2C.
• Zurücksettnap og DFU-taster (BOOT0) for at komme i ROM-bootloaderen (som har en seriel USB-port, så du ikke behøver et separat kabel!).
• Seriel debug-udgangspin (valgfrit, til at kontrollere den serielle hardware-debug-konsol)
• STEMMA QT-tilslutning til I2C-enheder, med skifbar strømforsyning, så du kan gå i strømsparemodus.
• On/Ladnings-/Bruger-LED’er + Status NeoPixel med strømforsyning, der styres af pin for lavt strømforbrug
• Energibesparende! I dvale-tilstand kan vi reducere strømforbruget fra LiPo-porten til 80-100uA. Baggrundsstrømmen kommer fra strømforsyningen, ESP32-S2-chippen og LiPo-overvågningen. Slå NeoPixel og den eksterne I2C/TFT-strømforsyning fra for at opnå det laveste strømforbrug.
• Kompatibel med Arduino eller CircuitPython
• Produktmål: 52,5 mm x 22,8 mm x 9,5 mm
• Produktvægt: 8,2 g

Downloads

• ESP32-S3 Series Datasheet
