Adafruit QT Py RP2040 Udviklingskort STEMMA QT Qwiic I2C CircuitPython 4900

QT Py RP2040 er en diminutiv udviklingskort leveres med en af vores nye favoritchips, RP2040. Det er blevet berømt i det nye Raspberry Pi Pico og vores Feather RP2040 Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. ItsyBitsy RP2040, men hvad hvis vi ville have noget virkelig lille?

Udpeg og form Seeed Xiao– Kompatibel med waveform-pads, så at det kan loddes på et print med en udskæring for at give de nederste komponenter plads til at trække luft. Udover QT-stifterne har vi også tilføjet en RGB NeoPixel (med en styrende strømstift for at muliggøre ekstrem energieffektiv drift) og både boot- og resetknapper (ideelle til genstart af dit program eller adgang til bootloaderen). QT Py leveres med løse 0,1″-stifter, som du kan lodde på breadboardet.

Der STEMMA QT, en kædefastgørlig I2C-port, som kan bruges med alle vores STEMMA QT-sensorer og -tilbehør. Brug gerne SparkFun Qwiic-kort! Seeder Grove I2C-kort fungerer også med dette adapterkabel.

Derzeit ist keine Arduino Core-Unterstützung für diesen Chip auf dieser Platine verfügbar. Es gibt jedoch eine hervorragende C/C++-Unterstützung sowie eine offizielle MicroPython- und CircuitPython-Portierung! Wir empfehlen natürlich CircuitPython.

Under RP2040 Har en stor mængde intern RAM (264KB), har ikke indbygget FLASH-hukommelse. I stedet leveres denne af en ekstern QSPI-Flash-chip. På dette kort er der 8MB, som deles mellem det kørende program og filsystemet, der bruges med MicroPython eller CircuitPython. Når C/C++ bruges, er hele flash-hukommelsen tilgængelig, men når Python bruges, er der cirka 7 MB tilbage til kode, filer, billeder, skrifttyper osv.

• Samme størrelse, formfaktor og forbindelsesudførelse som vores QT Py, der er baseret på SAMD
• USB-C stik
• RP2040 32-bit Cortex M0+-dualcore med ~125 MHz ved 3,3 V logik og strømforbrug
• 264 KB RAM
• 8 MB SPI FLASH-chip, ingen EEPROM
• Native USB understøttes af alle operativsystemer – kan bruges som en seriell USB-konsol, MIDI, tastatur/mus HID, eller endda som et lille drev til at gemme Python-scripts.
• Kan bruges med MicroPython eller CircuitPython
• Indbygget RGB NeoPixel LED
• 13 GPIO-Pins (11 Breakout-Pads og to QT-Pads):
  • Fire 12-Bit ADC’er (én mere end ved Pico)
  • To I2C-porte (én ved QT-tilslutningen, én ved Breakout-pads)
  • SPI- og UART-perifære enheder på de standard QT-Py-positioner
  • PWM-ausgange på hver I/O-pin – for servomotorer, LED’er osv.
  • Der er 6 GPIO i kontinuerig rækkefølge for PIO-kompatibilitet
• 3,3 V regulator med 600 mA strømstød
• 12 MHz krystal
• Begge resetknapper og bootloader-valgknapper for hurtige genstart (ingen behov for at fjerne og sætte i igen for at starte koden på ny).
• Faktisk meget lille

RP2040 Chip egenskaber

• Dual ARM Cortex-M0+ @ 133 MHz
• 264 kB On-Chip SRAM i seks uafhængige baner
• Unterstütning for op til 16 MB off-chip Flash-hukommelse via dedikeret QSPI-bus
• DMA-Controller
• Fuldt forbundne AHB Crossbar
• Interpolations- und Integer-Teiler-Peripherie
• Integrierbar, programmierbar LDO til generering af kernspændingen
• 2 On-Chip-PLL’er til generering af USB- og kerntakt
• 30 GPIO-Pins, von denen 4 kan bruges som analoge indgange (ikke alle GPIO’er er udgående på denne printplade).
• Tilbehør
  • 2 serielle porte
  • 2 SPI-controllere
  • 2 I2C-controllere
  • 16 PWM-kanaler
  • USB 1.1-Controller og PHY, med understøttelse af vært og enhed
  • 8 PIO-tilstandsmaskiner

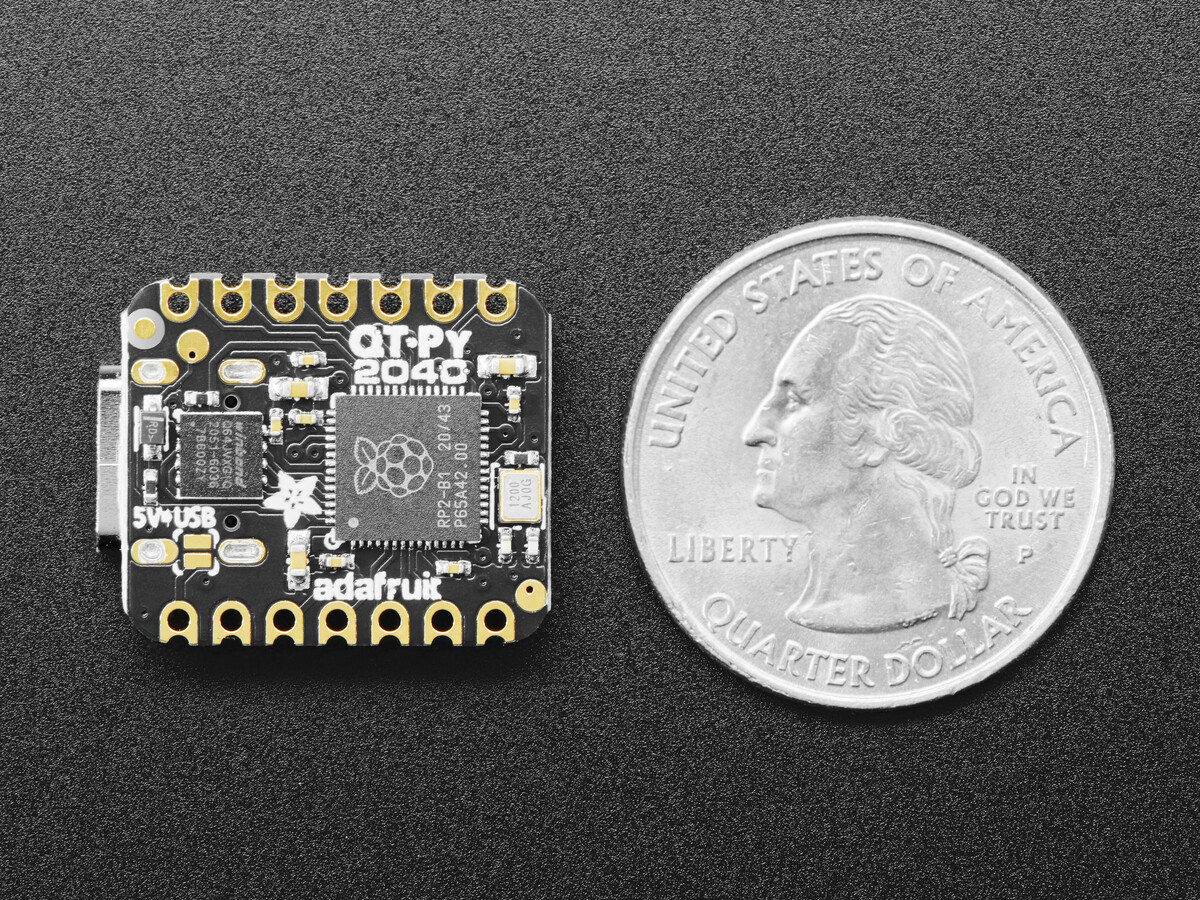

Produktmål: 21,8 mm x 17,8 mm x 5,8 mm

Produktvægt: 2,2g
