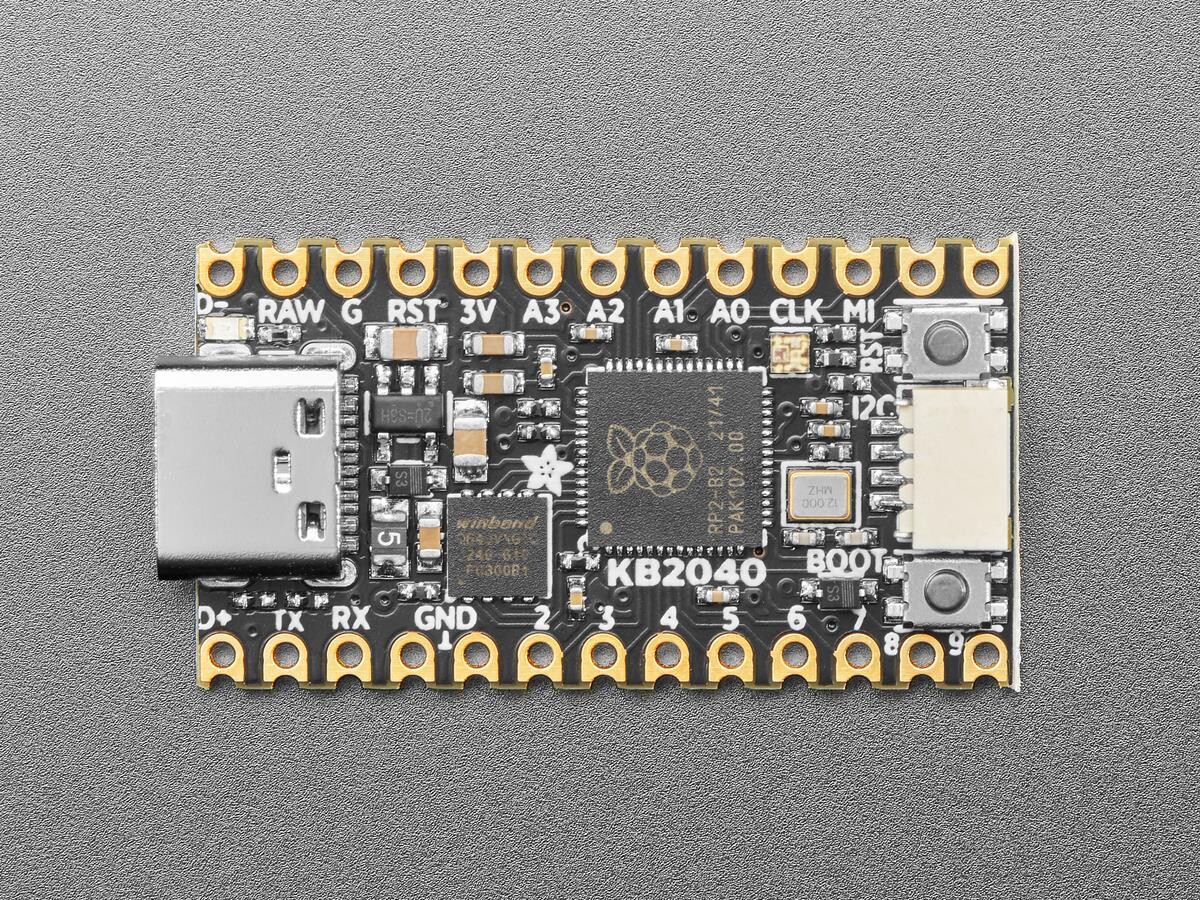

Adafruit KB2040 med RP2040 Arduino Pro Micro-formet bundkort Qwiic / STEMMA QT I2C 5302

Det er en blank KB2040! Et Arduino Pro Micro-formet bundkort til tastaturer med RP2040. Vi har udvalgt, hvad vi har brug for SparkFun Pro Micro RP2040 (Qwiic / STEMMA QT I2C-Anschluss am Ende, så godt som muligt!) og Elite-C (præcise pads &) var bedst; Pins til D+ og D-) og vores eksisterende RP2040-boards (boot-knappen kan bruges af brugeren, 8 MB QSPI-Flash, Onboard-NeoPixel, Jumper til at springe dioden/sikringen over for højtydende RGB-LED’er eller USB-hosting). Vi har endda formået at få det hele til at passe på et 2-lags print med 7/7 routing – vi havde kun brug for at fremstille de mindste 0402-kapsler og modstande.

Med 20 tilgængelige GPIO’er (18 på Krone-stifter, 2 på STEMMA-QT-porten) kan du nemt oprette matricer med op til 100 knapper eller almindelige 65% 5×15-layouts. Brug et Plug-and-Play-QT-kabel til at forbinde de sidste to stifter, uden at skulle lodde/bearbejde yderligere.

Pladens funktioner:

• Samme størrelse og formfaktor som et Pro Micro Breakout og næsten identisk pin-layout (denne printplade har for eksempel færre analoge pins)
• Mål: 1,3″ x 0,7″ uden loddede stik
• RP2040 32-bit Cortex-M0+-Dual-core med ~125 MHz ved 3,3 V logik og strømforsyning. 264 KB RAM, ingen EEPROM. 12-MHz krystal for perfekt timing.
• 8 MB SPI FLASH-chip til at gemme filer og til at gemme CircuitPython/MicroPython-kode.
• 20 x GPIO-pins med følgende funktioner:
  • 18 GPIO på gabelfaste/pin-udbrudsplader. 2 GPIO ved QT-porten, som er let tilgængelig for 5×15-tastaturlayouter.
  • Fire 12-bit ADC’er
  • To I2C-, zwei SPI- og to UART-perifære enheder, hvoraf én betegnes som “hovedgrænseflade” på standard Pro-Micro-steder.
  • 16 x PWM-udgange – til servomotorer, LED osv.
  • De 10 digitale GPIO’er uden ADC er arrangeret efter hinanden for maksimal kompatibilitet med PIO
• RGB NeoPixel for en farverig statusvisning
• Klassisk grøn strømlampe
• Både resetknappen og bootloader-valgknappen for hurtige genstart. Bootloader-knappen er også tilgængelig som en generisk GPIO-inputknap.

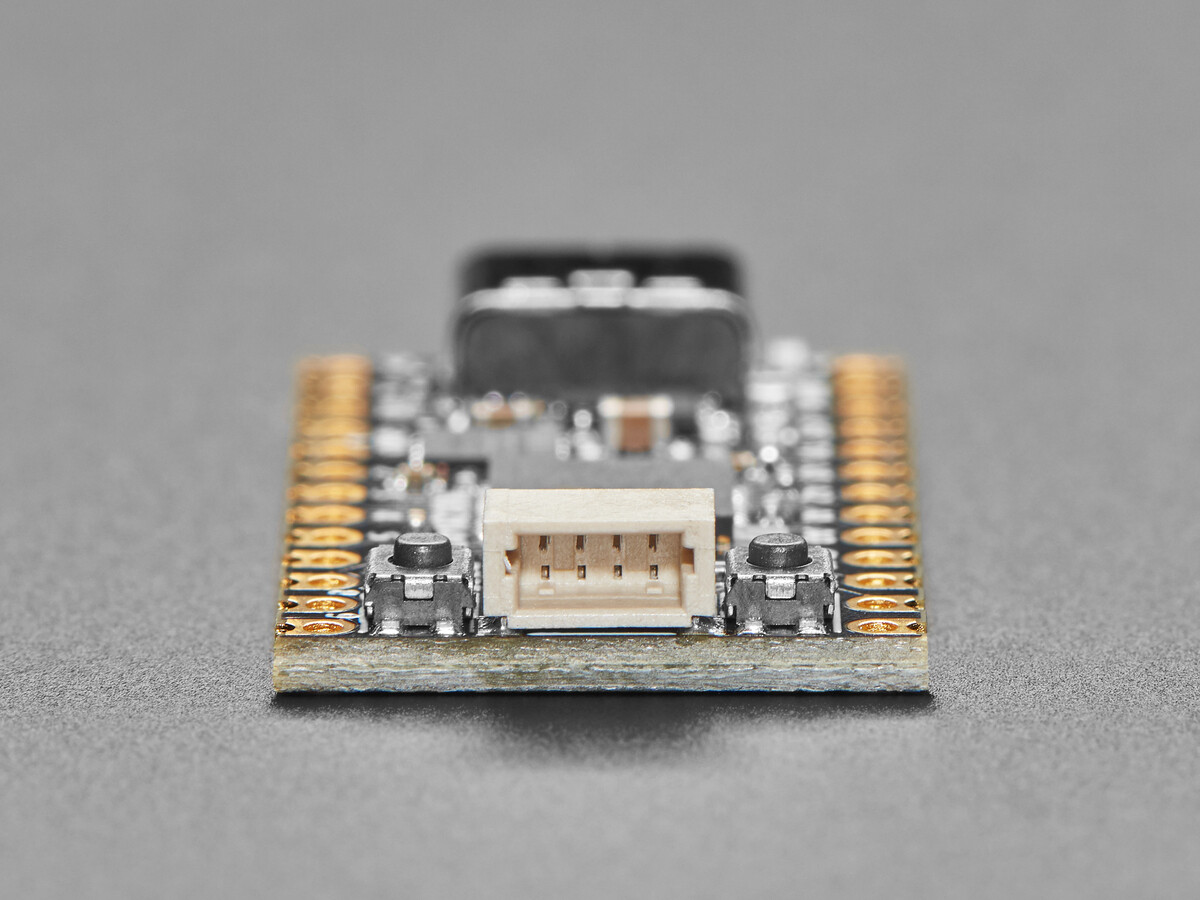

• STEMMA QT-stikket i enden er kompatibelt med SparkFun Qwiic I2C-stik og kan bruges til plug-and-play af I2C-enheder eller simpelthen som 2 ekstra GPIO-pins.
• 3,3-V-regulator med 500-mA-udgangsstyrke
• RAW-udgang til strømforsyning af NeoPixels eller andre 5V-enheder. Med jumperen i bunden kan du springe sikringen på 500mA over, så du får op til 2A fra USB-portene.

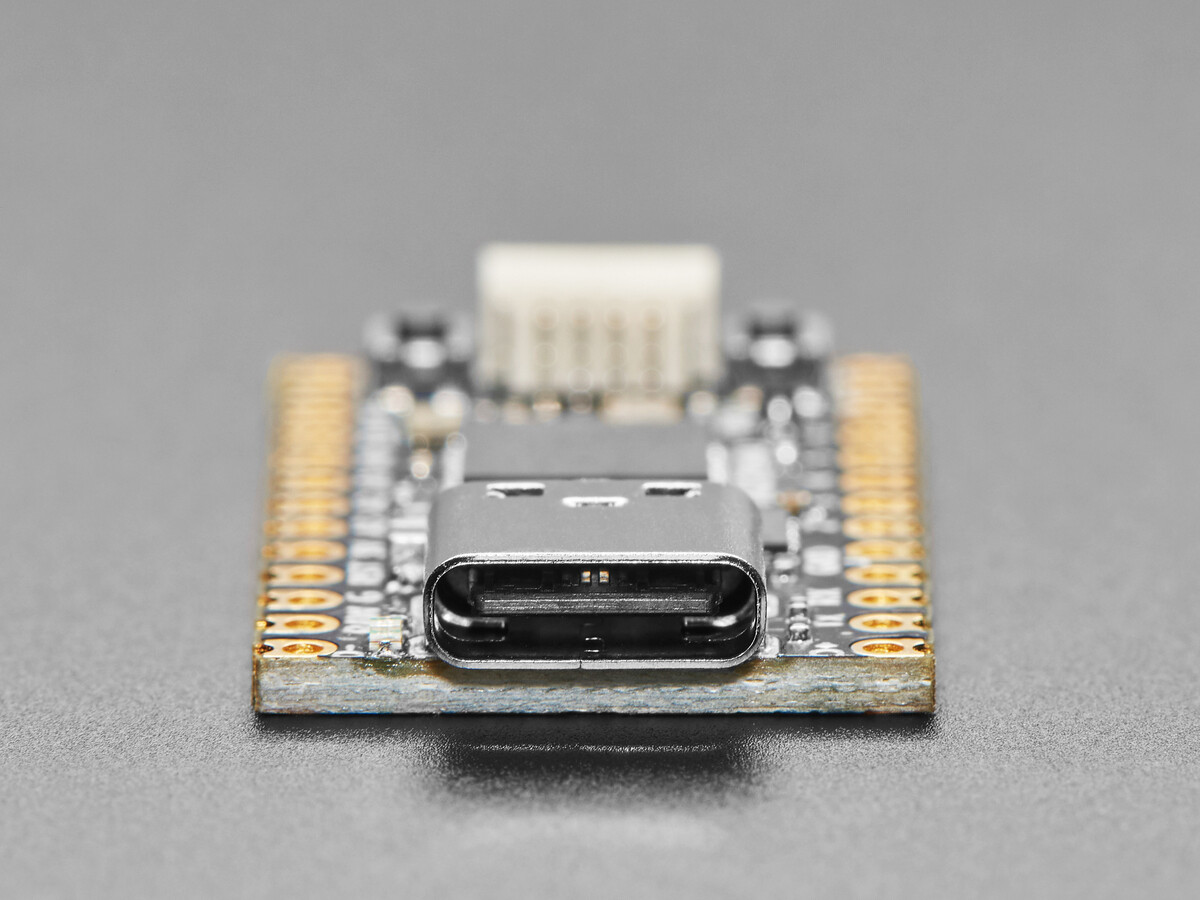

• USB-Type-C-porten giver adgang til den integrerede ROM-USB-bootloader og debugging af den serielle grænseflade.
• Yderligere D- og D+-udgange for alternative USB-tilslutningsmuligheder.

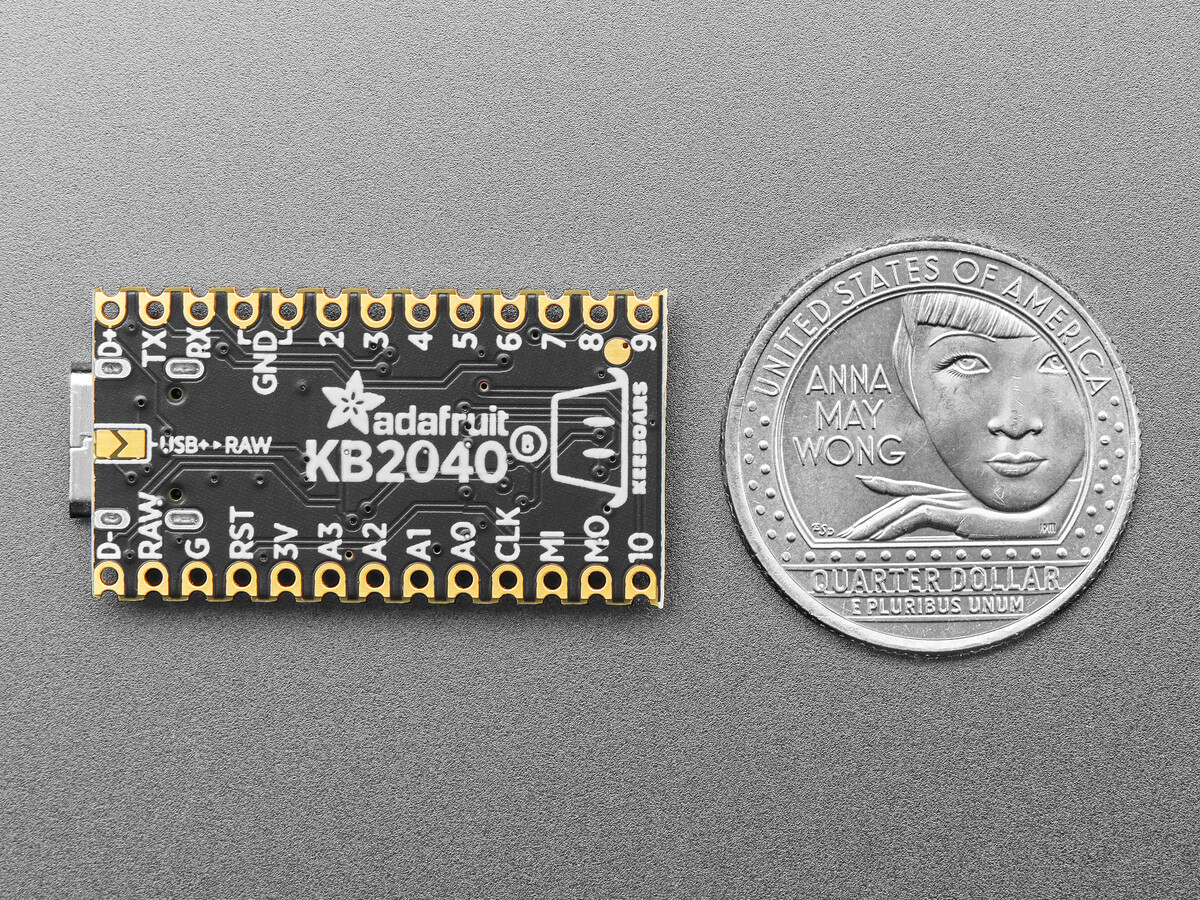

• Produktmål: 35,0 mm x 17,8 mm x 4,9 mm
• Produktvægt: 2,8 g

Vær venligst opmærksom på, at Adafruit har foretaget officielle designændringer på dette kort. Vi har i øjeblikket lager af rosa/lilla Printplader, der muligvis erstattes af sort PCB-plader erstattes. Den faktiske farve afhænger af leveringen fra Adafruit.

Revisionshistorik:

• 24. april 2022 – Dette bord er nu i goth-Sort tilgængelig og kan leveres med sorte eller brune STEMMA-QT-stik – de fungerer lige så godt!
• 10. juni 2022 – Dette printkort kan muligvis leveres med en anden controller end AP2112K på grund af mangel på komponenter. Controlleren kan levere mindst 500 mA.
• 14. februar 2022 – Den tidligere version af dette kort var Blinka-lilla, nu er det en smuk Ladyada-rosa! Det har samme funktioner som den tidligere version.
