Adafruit NAU7802 24-bit ADC Kompatibel med Arduino STEMMA QT Qwiic 4538

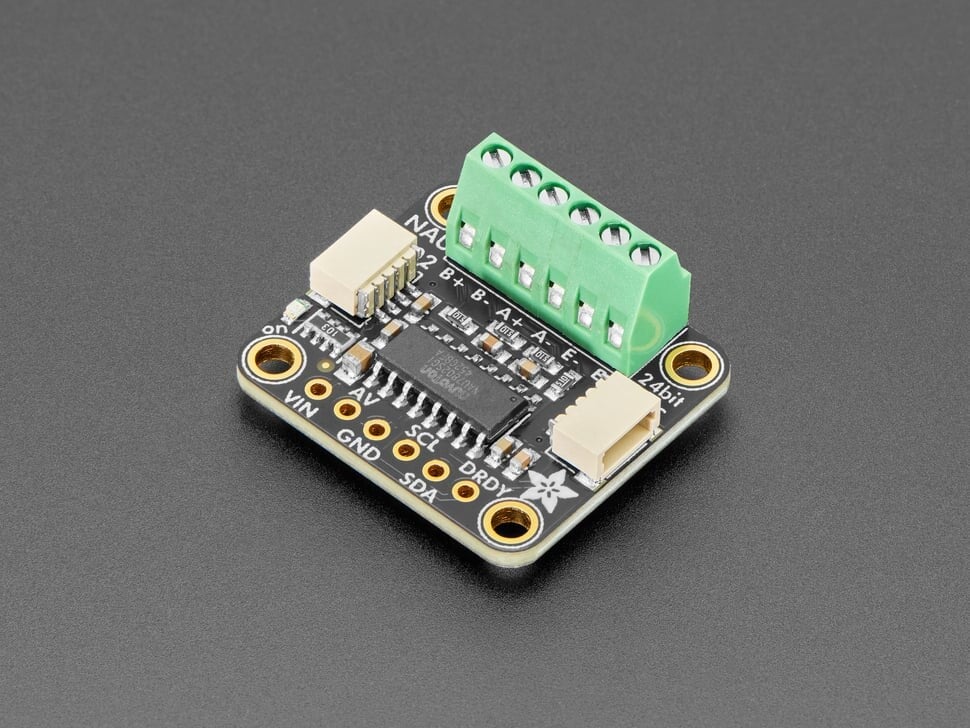

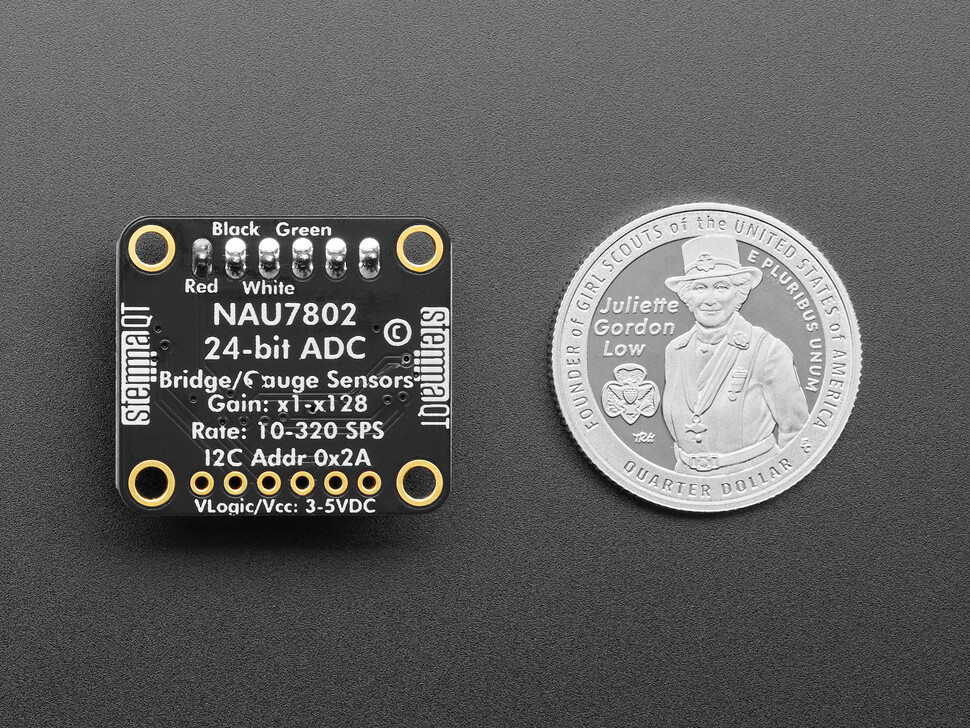

Der Adafruit NAU7802 indeholder en superopløsende 24-biters differential ADC samt ekstra forstærknings- og kalibreringskredsløb, hvilket gør den perfekt til at måle spændingsfølere/vægezeller eller andre sensorer med fire led, der er forbundet i en Wheatstone-broanordning.

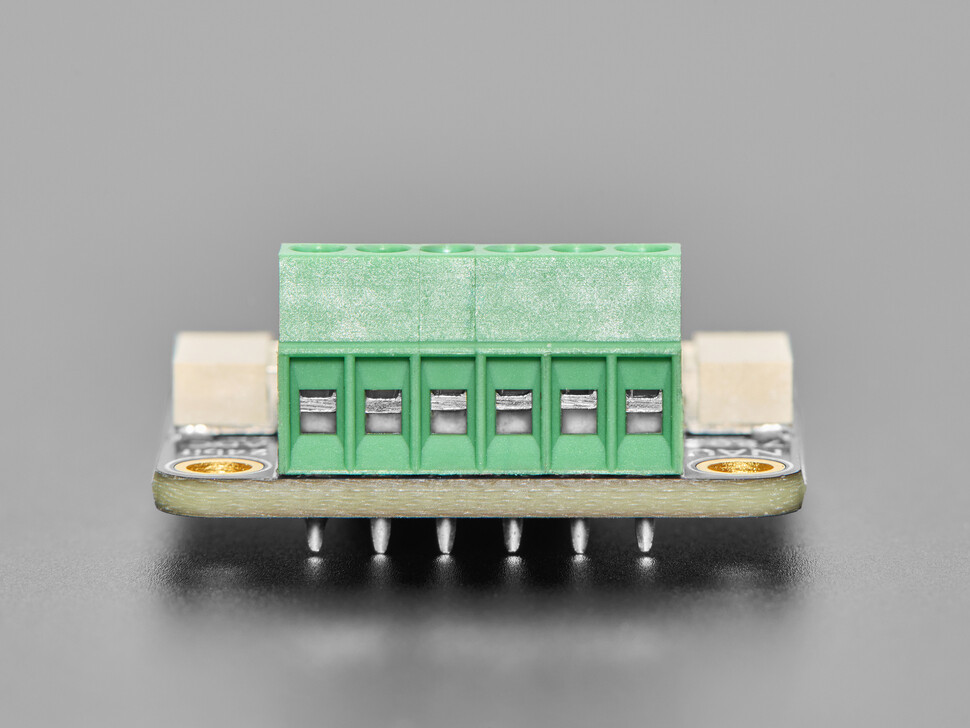

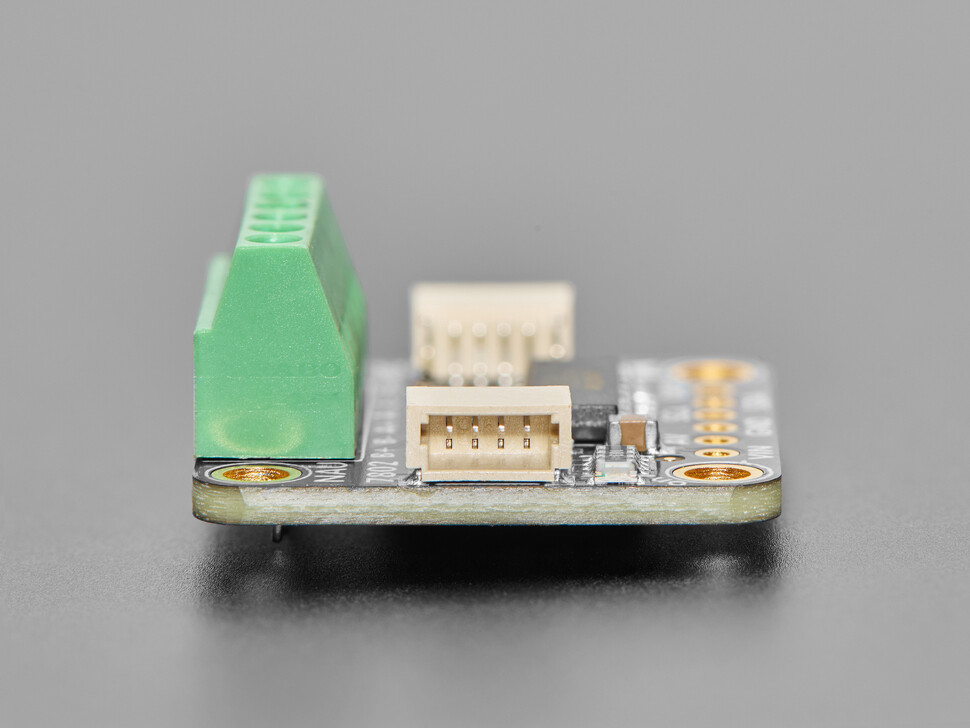

Hvert breakout-modul er udstyret med en NAU7802-ADC-chip samt nogle støttende kredsløb og et Klemme med 6 poler designet til at blive forbundet med en 4-leder sensor. Efter mange ønsker har vi aktiveret den anden ADC-indgang (B+ og B-) – derfor er der nu et 6-pole forbindelsessæt i stedet for det tidligere 4-pole forbindelsessæt.

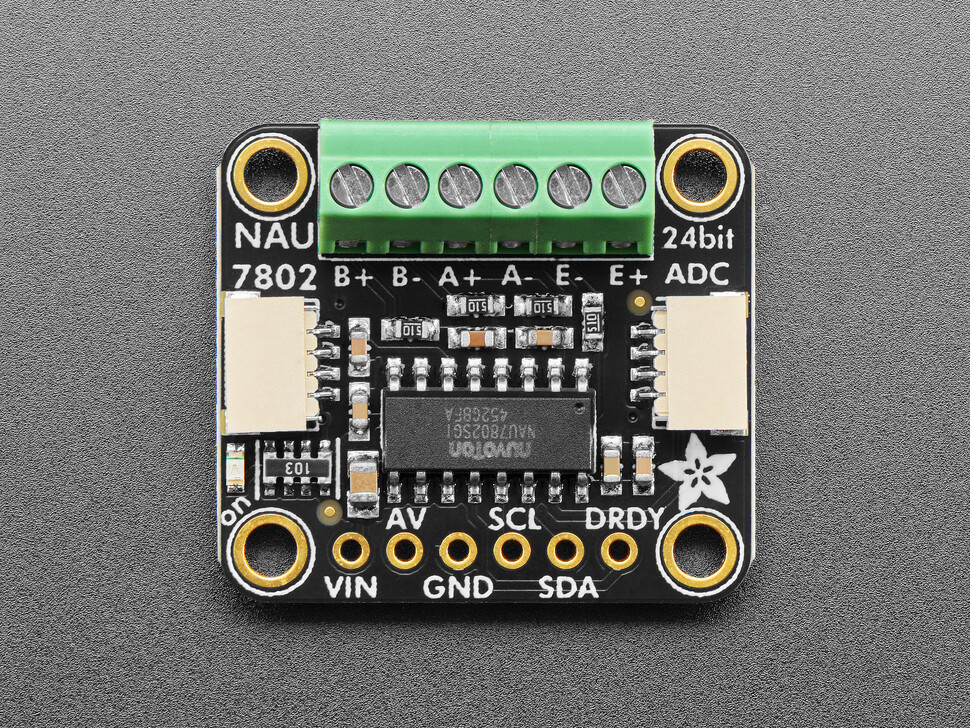

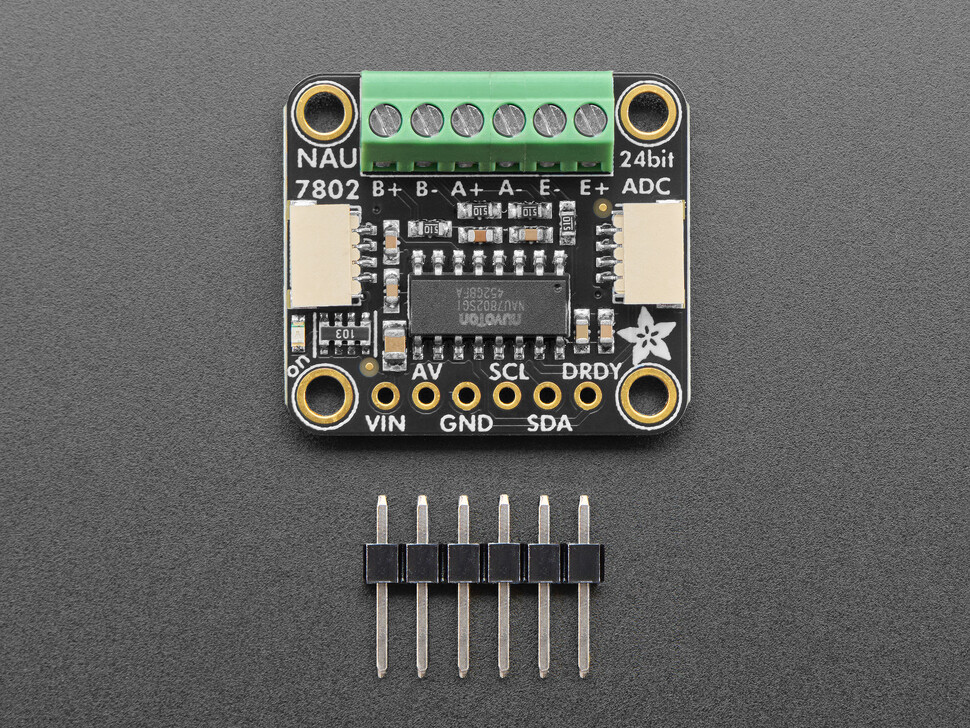

Det E- Kredsløbet forbindes med jord (ofte en sort ledning), det E+ Padden forbindes med en spænding, der genereres af NAU7802, som kan konfigureres til at være mellem 2,4 V og 4,0 V for en stabil positiv reference (typisk en rød ledning).

Så bliver A- og A+ Pads forbundet med de differentiale udgange fra broen. Når disse er tilsluttet en spændingsfølsom transducer, er det f.eks. de hvide og grønne led. Udover dette har pads B- og B+ for at have en anden brotilgang, hvis du ønsker at tilslutte et andet målebånd.

Når sensoren bøjes og vinkles, vil de små ændringer i modstanden blive omdannet til små spændingsændringer, som kan aflæses af NAU ADC’en for at konvertere dem til målinger af kraft eller masse. Du kan bruge vores Arduino-bibliotek eller CircuitPython/Python-biblioteket fra CedarGrove til at konfigurere og læse ADC’en til hurtige interfaces. Bemærk, at denne sensor har en fast I2C-adresse. Hvis flere sensorer ønskes på en I2C-bus, kan en multiplexer bruges.

Tekniske detaljer

• Produktmål: 25,3 mm x 23,0 mm x 4,5 mm
• Produktvægt: 2,3 g
