Keyestudio SG90 Servo Motor Blue for Arduino med PH2.54 stik 90 grader

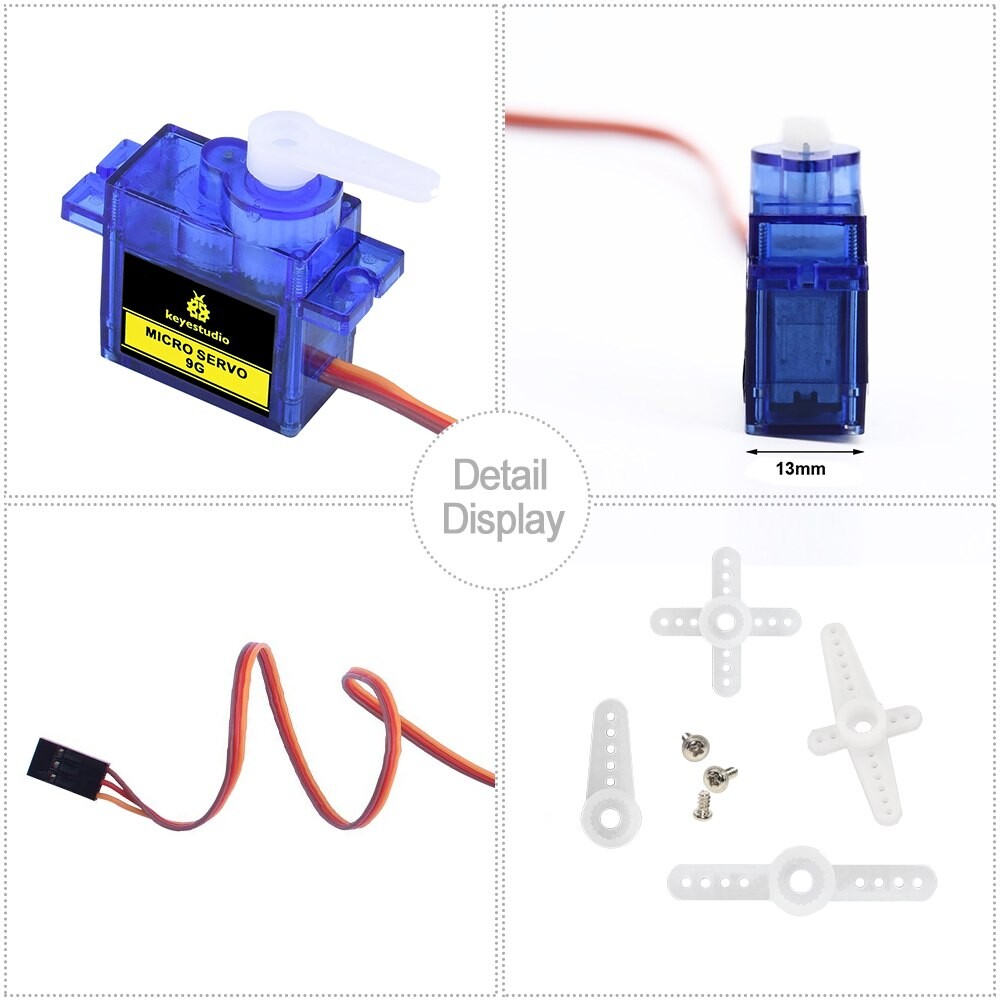

Dette Keyestudio mikroservo Leveres med 90 graders vinkel. Med din servomotor finder du en række hvide motorophæng, der kan monteres på akslen af din servo. Du kan vælge at montere ethvert ophæng, du ønsker, til kredsløbet. Det vil fungere som et visuelt hjælpemiddel og gøre det nemmere at se servomotoren dreje.

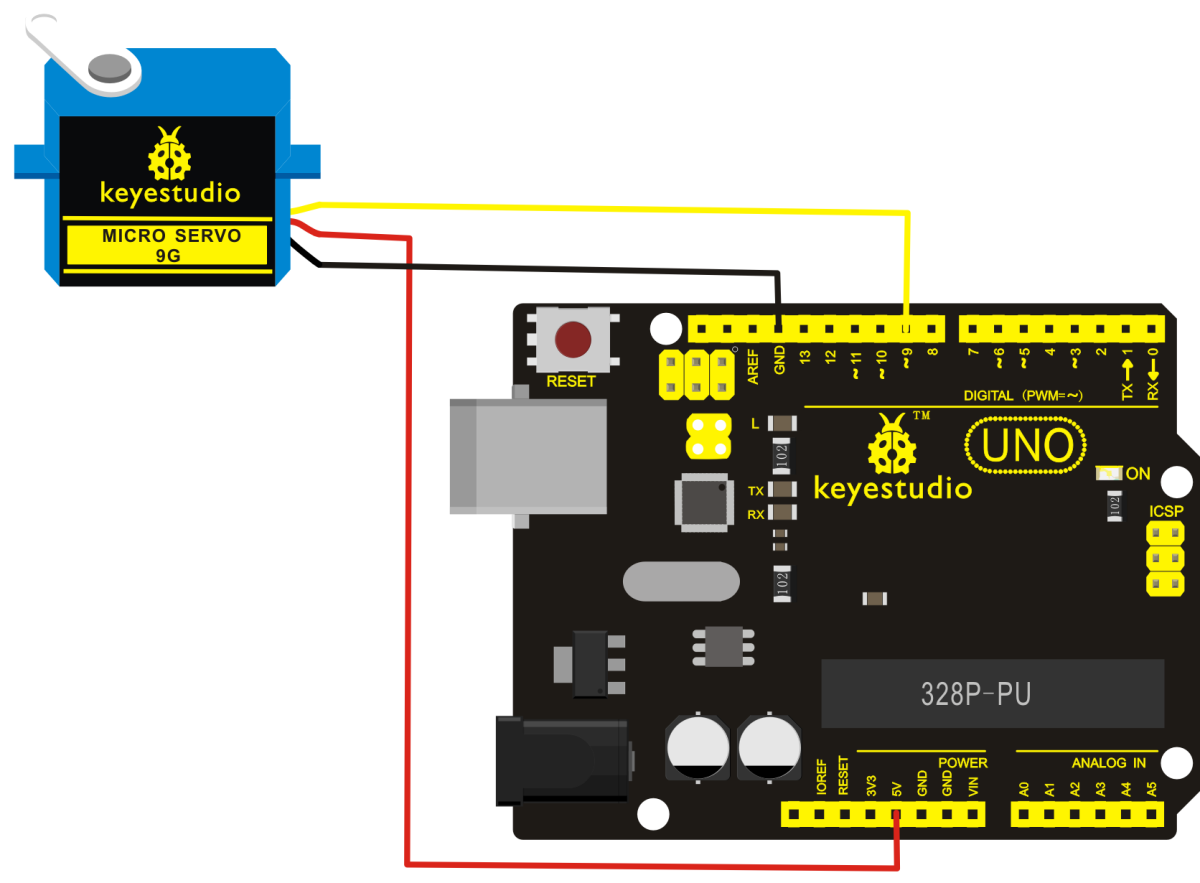

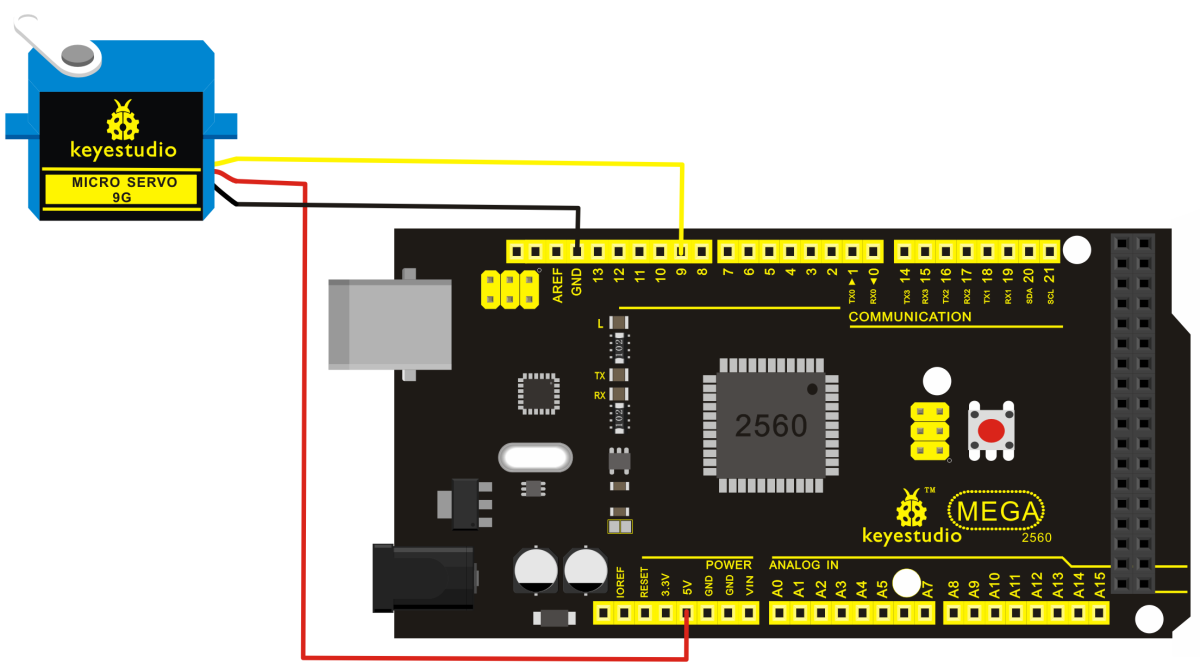

Servot har tre grænseflader, der er markeret med brune, røde og orange ledninger (forskellige mærker kan have forskellige farver). Den brune leder er til GND, den røde til strømforsyning på 5V og den orange til signalterminalen (PWM-signal).

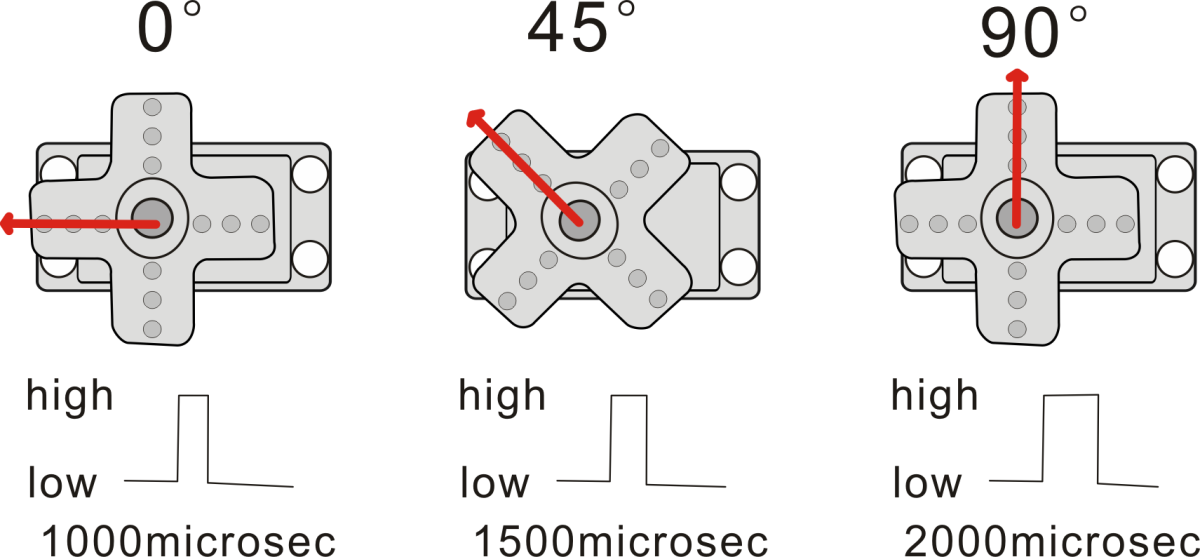

Rotationsvinklen for servomotoren styres ved regulering af dutycyklussen i PWM-signalet (Pulse-Width Modulation). Den standardiserede cyklus for PWM-signalet er fastsat til 20 ms (50 Hz), og pulsbredden fordeles mellem 1 ms og 2 ms. Pulsbredden svarer til rotationsvinklen (0°~90°) for servomotoren.

Parameter

• Driftsspænding: DC 4,8V~6V
• Vinkelområde: ca. 90° (i 1000→2000 μsek)
• Pulsbreddeområde: 1000→2000µsek
• Hastighed uden belastning: 0,12 ± 0,01 sek/60 (DC 4,8 V); 0,1 ± 0,01 sek/60 (DC 6 V)
• Strøm uden belastning: 200±20mA (DC 4,8V); 220±20mA (DC 6V)
• Nøjagtig moment: 1,1±0,01 kg/cm (DC 4,8 V); 1,3±0,1 kg/cm (DC 6 V)
• Strømforbrug: 600±30mA (DC 4,8V); 750±30mA (DC 6V)
• Strøm i standbytilstand: 4±1mA (DC 4,8V); 4±1mA (DC 6V)
• Driftstemperatur: -10℃～50℃
• Gemtemperatur: -20℃～60℃
• Motorkabel længde: 250 ± 5 mm

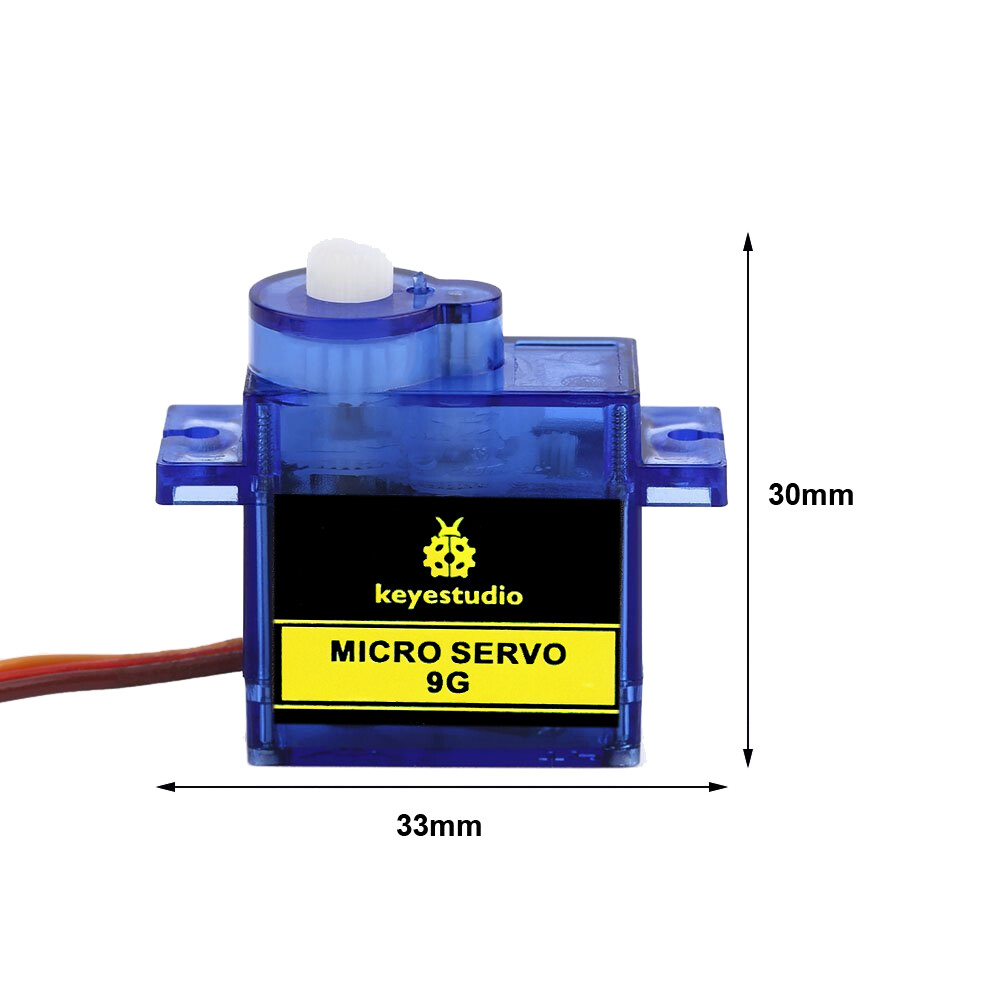

• Dimensioner: 22,7 mm * 12,12 mm * 25,7 mm
• Vægt: 12±1 g (uden servemonter)
