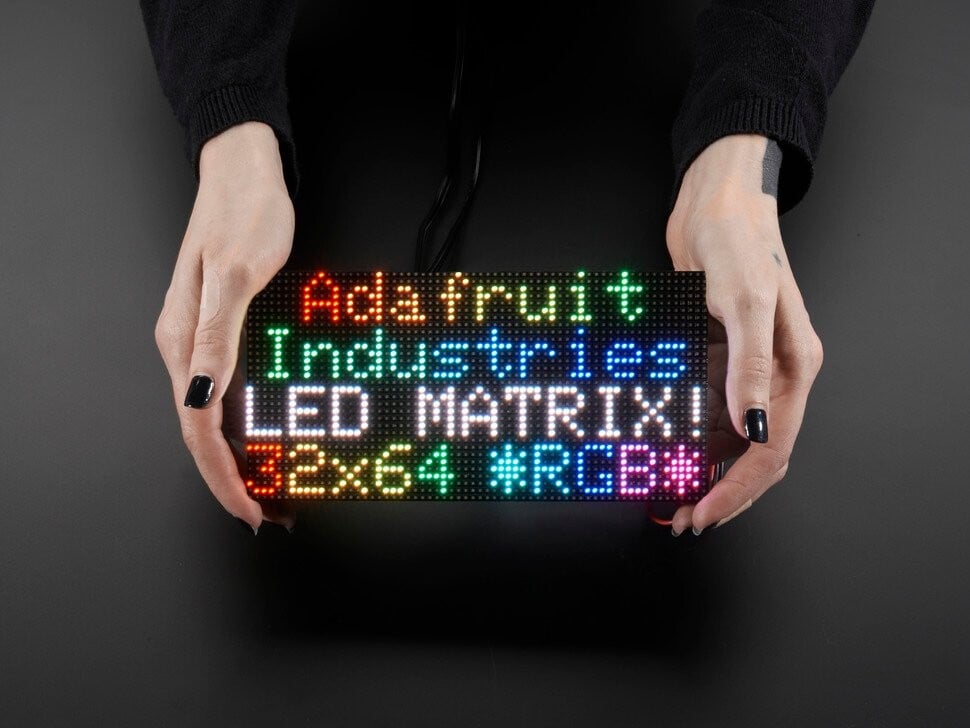

Adafruit 64×32 RGB LED-matrix 3 mm pitch til Raspberry Pi, Arduino, Beagle Bone 2279

Denne version er 64×32 RGB-LED-matrix med 3 mm rastermålBemærk venligst, at du ikke kan bruge en Arduino UNO til at drive dette, den er simpelthen for stor! Brug i stedet Arduino Mega, Raspberry Pi, BBB eller en anden enhed, der understøtter visning i RGB-matrix og har tilstrækkelig RAM.

Dette panel ligner vores 4mm grid 64×32 RGB LED matrix panel meget, men her er lysdioderne lidt tættere på (en afstand på 3 mm), så du ikke behøver at stå så langt væk for at se det. Det er designet til at fungere godt indendørs, selv ved bred betragtningsvinkel (160 grader) og ser fantastisk ud i omgivelserne. Hvis du ønsker en større afstand for en større betragtningsvinkel, kan du kigge på vores 64×32 RGB LED matrix med 6 mm afstand eller vores 64×32 RGB LED matrix med 5 mm afstand.

Denne matrix har 2048 lyse RGB-LED’er, der er arrangeret i et 64×32-gitter på forsiden. På bagsiden findes der to IDC-stik (én indgang, én udgang: teoretisk kan de kobles sammen) og 12 16-bit latches, med hvilke du kan drive displayet med en scanrate på 1:16.

Disse paneler kræver 13 digitale pins (6 Bit data, 7 Bit styring) og en stabil 5-V strømforsyning, op til 4 A pr. panel. Vi anbefaler vores 4-A regulerede 5-V adapter samt den efterfølgende tilslutning af en 2,1 mm stikdåse.

Tekniske detaljer

• Dimensioner: 191 mm x 96 mm x 15 mm
• Panelvægt med IDC-kabler og strømkabler: 189 g
• Kompatibel med M3-fittingskruer
• 5V reguleret strømtilførsel ved ca. 4A (med alle LED’er tilsluttet)
• 2000-mcd-LED’er i 3-mm-afstand
• 1/16 Scanningshastighed
• Indendørsdisplay, bred synlighed
• Annoncer er “sammenkælbare”

Indeholder:

• Et enkelt 64×32 RGB-panel
• Et IDC-kabel
• Et stikkende strømkabel

RAM- og processorkrav

Husk, at disse displays er designet til styring af FPGAs eller andre hurtige processorer: De har ingen indbygget PWM-styring. I stedet skal du tegne skærmen igen og igen for manuelt at styre den med PWM.

Du har brug for omkring 1600 Byte RAM for at buffere det 12-bit farvebillede. Du kan ikke bruge et panel af denne størrelse med en Arduino UNO (ATmega328) eller ATmega32u4. – Du har brug for en chip med mere RAM! Disse displays er teknisk set “forbindelige” – forbind en udgang til den næste indgang – så længe du har RAM og CPU’en til at håndtere det.

Dette display fungerer bedst med en højtydende mikrocontroller med meget RAM, f.eks. SAMD21, SAMD51, ESP32 osv. 8-bit mikrocontrollere vil have problemer, hvis de overhovedet virker. Den gode nyhed er, at displayet allerede er indstillet til en ensartet hvid farve. Så når du tænder alle lysdioderne, får du ikke en særlig farvet hvid farve.

Ydelseskrav

Der er mange LED’er! Det kan kræve op til 4 A pr. panel. Vi anbefaler vores 5-V adapter med 4A strømstyring og derefter en 2,1 mm stikdåse.

Forbindelseskrav

Disse displays kræver 13 GPIO-pins til styring. Afhængigt af driver-firmwaren skal du muligvis bruge sammenhængende eller specifikke pins. Lad os være ærlige: Folk, der forsøger at forbinde direkte, er normalt ikke succesfulde, da det let kan føre til forvirring og forkert tilslutning. Derfor anbefaler vi kraftigt en færdigplade eller en adapter, der gør tilslutningen så enkel som at sætte kablerne i og strømforsyningen med 5 V

• Vi anbefaler Matrix Portal ESP32-S3 til et WLAN-kompatibelt, kraftfuldt og brugervenligt board.
• Det originale Matrix Portal med SAMD51 er også et fantastisk plug-and-play-kort, hvis du har brug for en Cortex M4 som hovedprocessor (vi anbefaler S3-versionen ovenfor, da den er hurtigere og har mere hukommelse).
• For mange Arduino-lignende boards kan du muligvis bruge vores RGB Matrix Shield (se produktbeskrivelsen og guiden for at finde ud af, hvilke Arduino-lignende boards der kan bruges).
• Vi har også RGB Matrix FeatherWings til mange Feather-boards (se produktbeskrivelsen og guiden for at finde ud af, hvilke Feather-boards der kan bruges).
• Vores RGB Matrix Bonnet er fuldt plug-and-play kompatibel med Raspberry Pi-computere og giver mulighed for kraftfulde, Linux-drevne displays.

Vær opmærksom på! Disse skærme er restvarer fra fabrikker, der fremstiller store displays. Derfor kan udseende og størrelse variere fra stak til stak, selvom den grundlæggende funktionalitet, koden og guiden er ens.
