Adafruit Miniature 0,8 Zoll 8×8 Quadratisk Gul LED-matrix 860

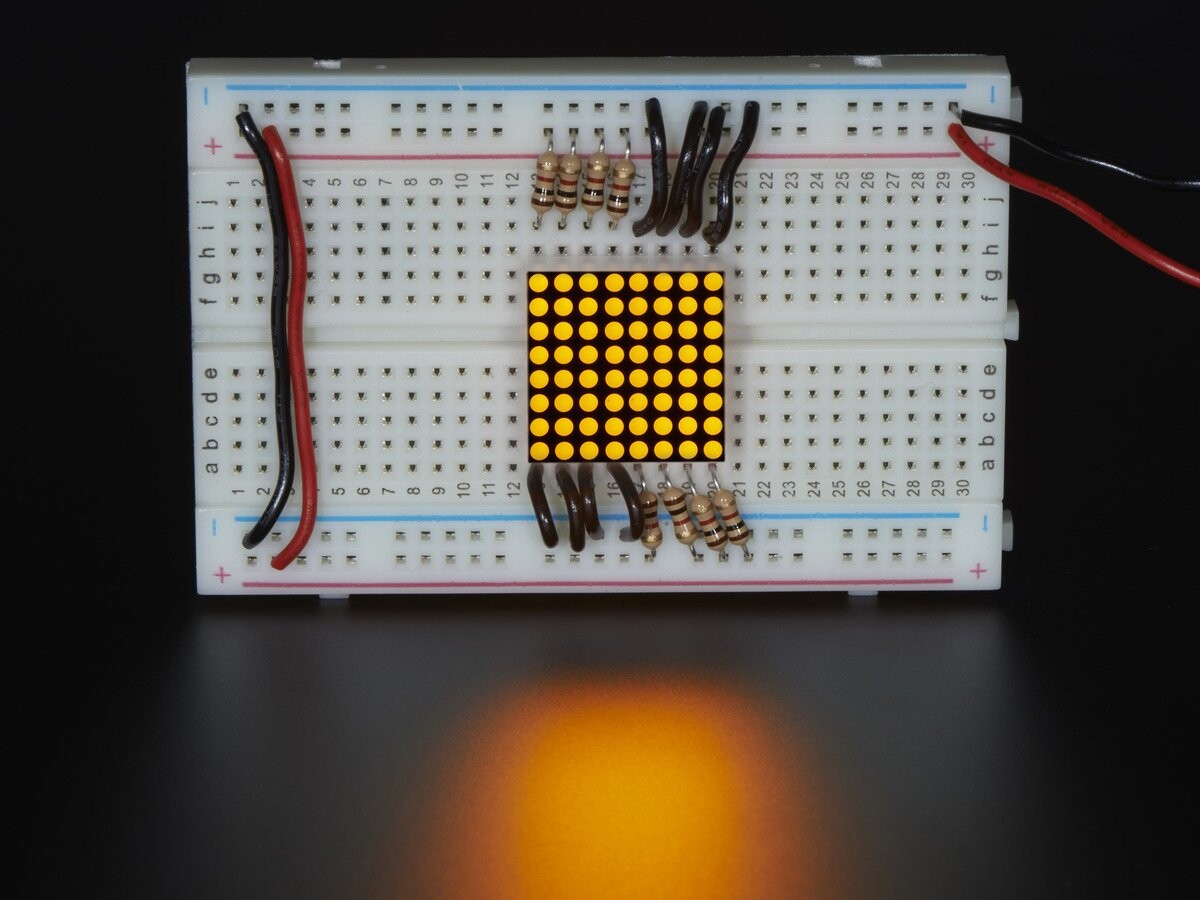

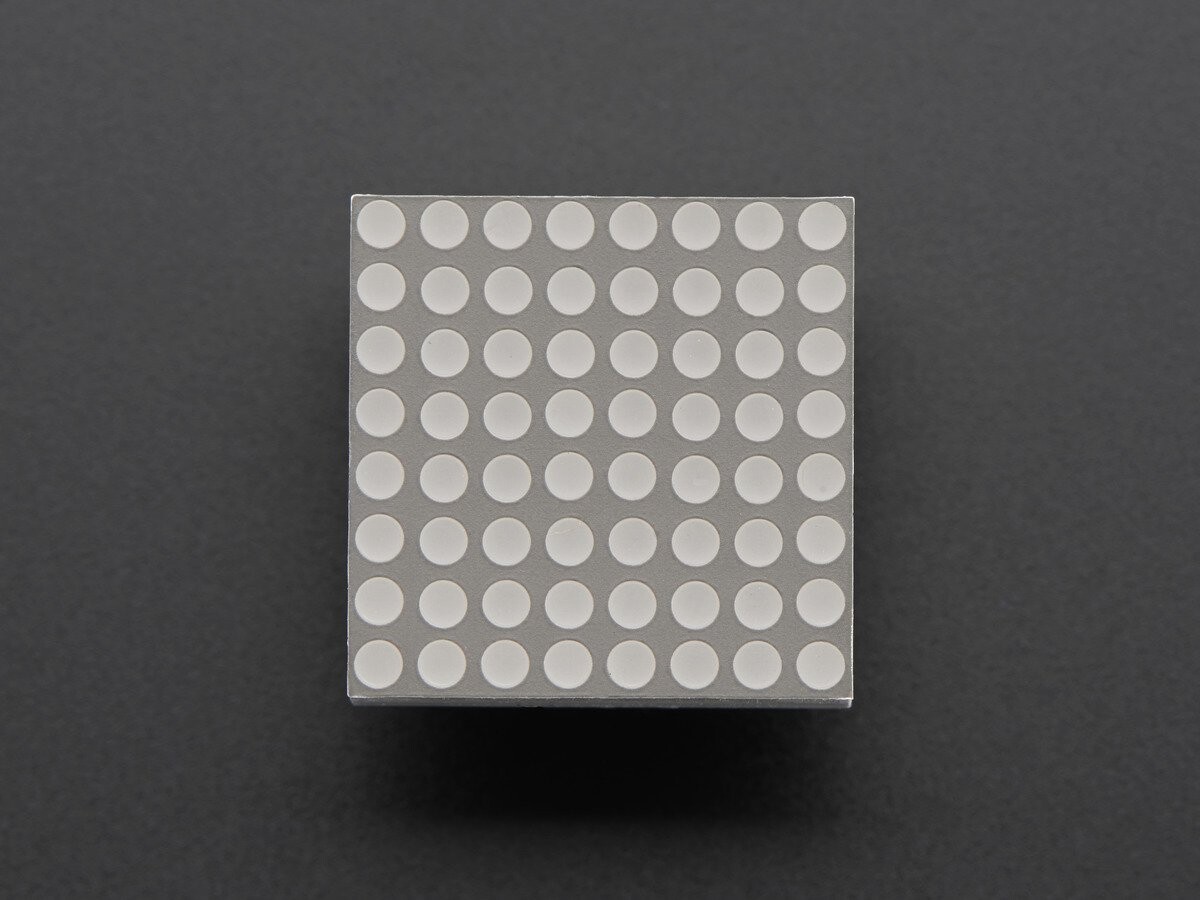

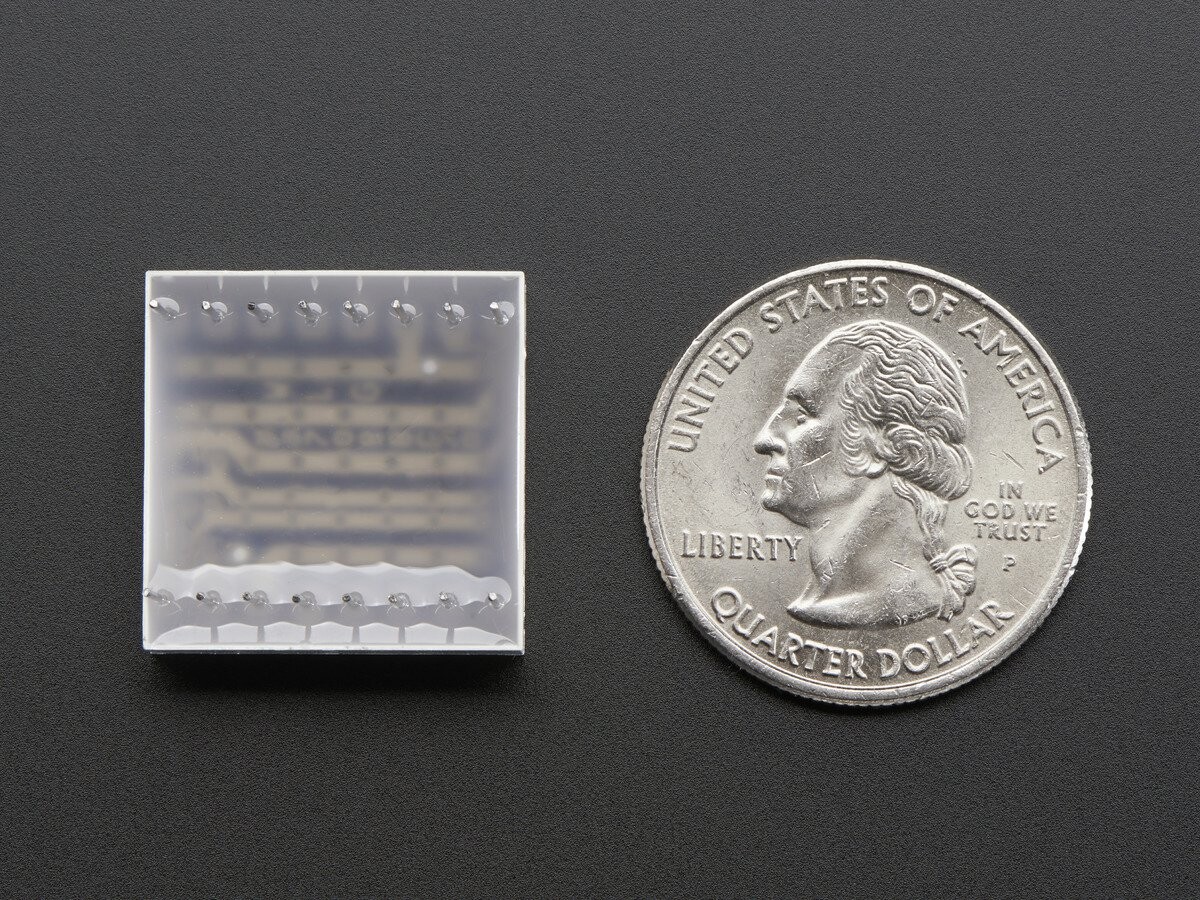

I bliver så glade, når I ser dette fantastiske Miniatur-LED-matrix Hold i hånden. 0,8 tommer i kvadrat, det har alt, hvad en stor LED-matrix har, men på en overkommelig størrelse! 64 lysende gule LEDs er inkluderet i plastikbeholderen i en 8×8 matrix. Der er 16 stifter på siden, hver med 8, med et afstand på 0,1 tommer. Du kan nemt tilslutte det til et breadboard og har masser af plads til at kable.

Da displayet er placeret i et raster, skal det styres med en 1:8 multiplexer. Vi anbefaler at bruge enten en 74HC595 og en TPIC6B595 (hvor 74HC’ styrer de 8 anode samtidigt og derefter driver TPIC’ hver enkelt katode) eller blot en enkelt MAX7219, som håndterer multiplexeringen for dig.

På Arduino Playground findes der en række flotte tutorials, der introducerer MAX7219 og 8×8 LED-matricer.

Tekniske detaljer

• Dette er en LED-matrix med fælles anode
• Vægt: 2,75 g
• På Arduino Playground findes der en række flotte tutorials, der introducerer MAX7219 og 8×8 LED-matricer.
• Brug af et højtydende skiftereister til at styre 8×8-matricer med en NETduino

Downloads

• Datenblatt
