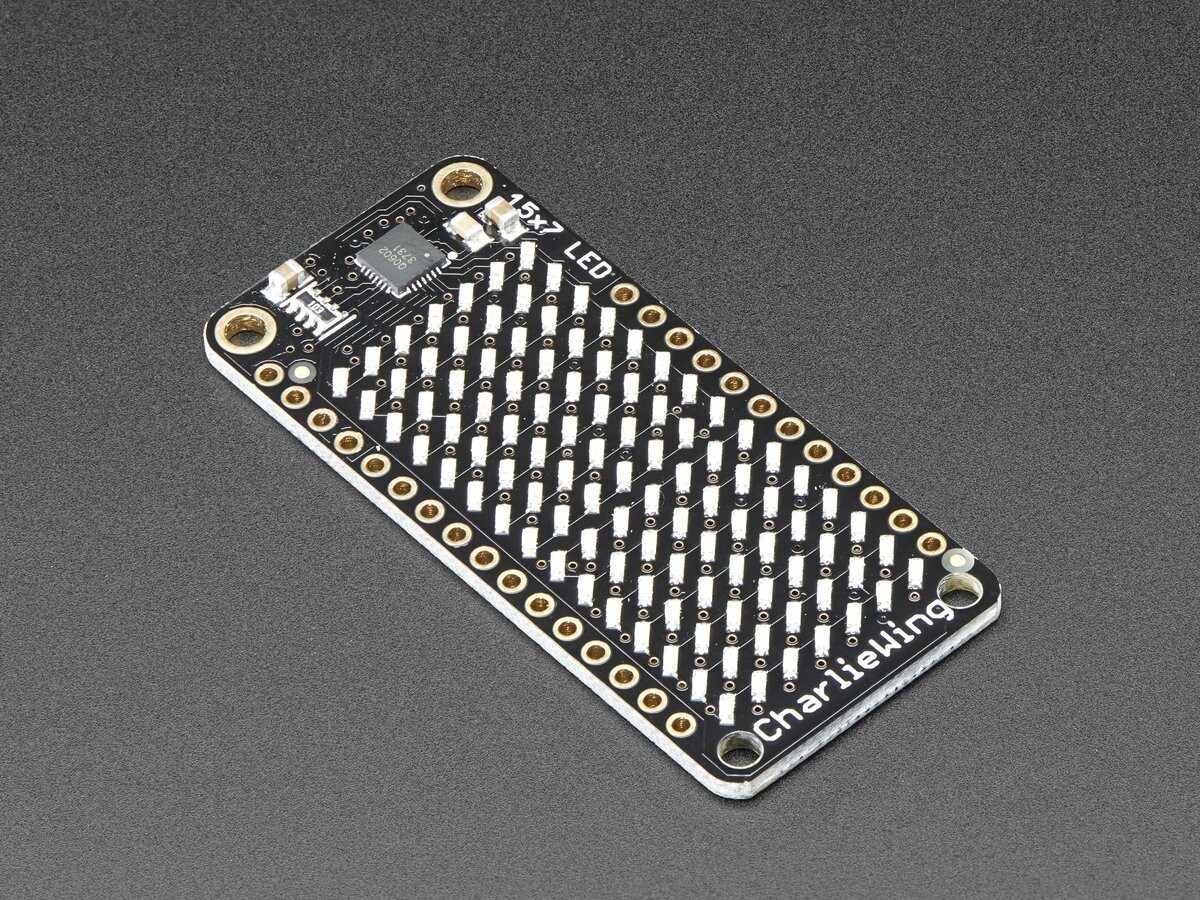

Adafruit 15×7 CharliePlex LED Matrix Display FeatherWing Gul 3135

Du vil ikke kunne tage øjnene fra de fascinerende mønstre, som dette Adafruit 15×7 CharliePlex LED Matrix Display FeatherWing Genereret. Dette 15×7 LED-display kan kombineres med ethvert af vores Feather-boards for at opnå et smukt, lyst raster af 105 Charlieplex-LEDs. Det har endda en integreret Charlieplex-driver, der fungerer via I2C. Vi fører disse FeatherWings i fem flotte farver – det er den gule matrix.

Det særlige ved denne Wing er, at I2C-LED-driverchippet kan styre hver enkelt LED i et 15×7-gitter via PWM, så du kan opnå smukke LED-lyseffekter uden meget pin-fumlen. Bare sig til chippen, hvilken LED i nettet der skal lyse og med hvilken lysstyrke, og så er det hele gjort for dig. Du får 8-bit dimning (256 trin) for hver enkelt LED.

Der IS31FL3731 er en fin lille chip – og den fungerer problemfrit med 3,3 V strømforsyning. Der er tilstrækkelig RAM indeni til 8 separate frames af skærmhukommet, så du kan konfigurere flere frames af en animation og vise dem med ét enkelt kommando. Da det bruger I2C, optager det kun SDA/SCL-pinnene på dit Feather, og du kan dele disse pinde med andre I2C-enheder og sensorer.

Tekniske detaljer

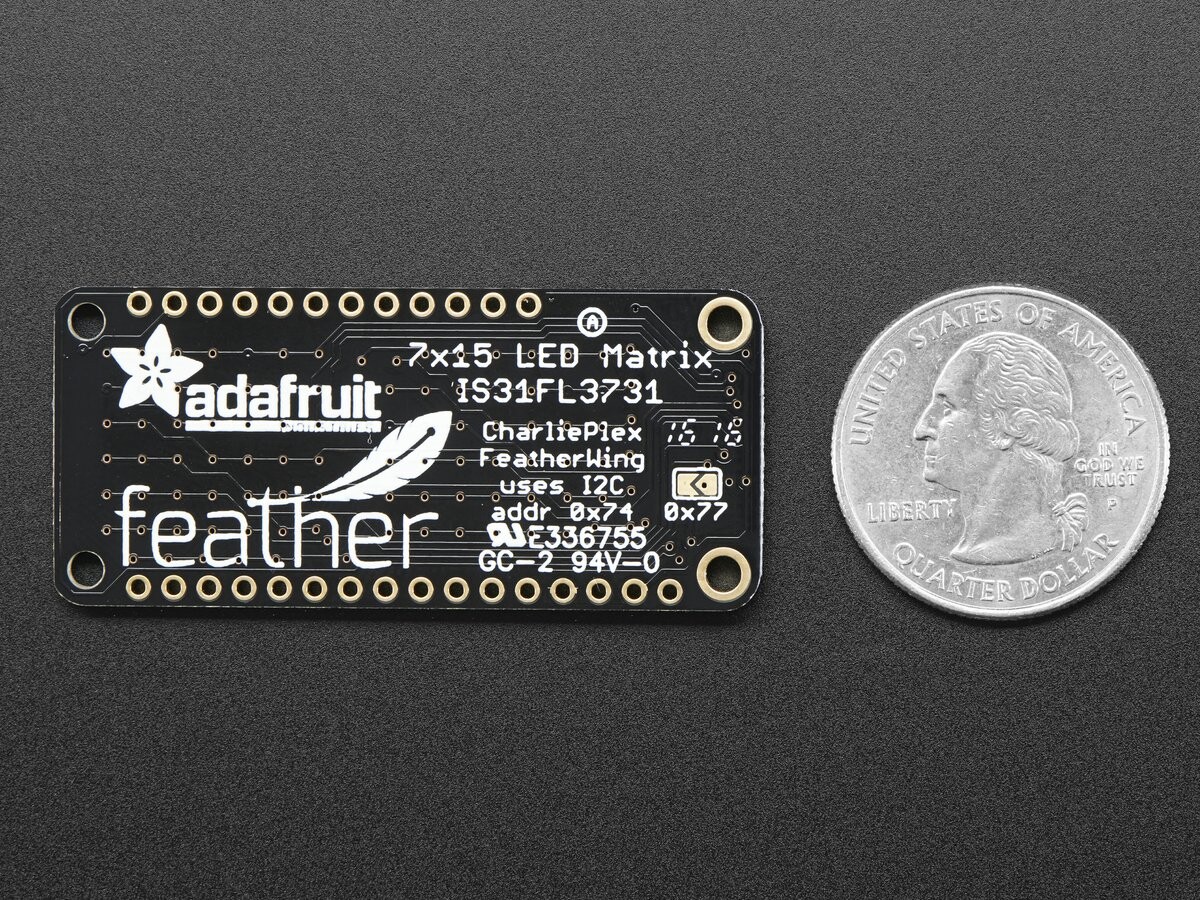

• Bruger I2C-adressen 0x74 eller 0x77
• Produktdimensioner: 51,0 mm x 23,0 mm x 3,0 mm / 2,0″ x 0,9″ x 0,1″
• Produktvægt: 3,8 g/0,1 oz

Downloads

• TutorialAnleitung
• Bedienungsanleitung
• DatenblattAnleitung
