WaveShare ST25R3911B NFC Udviklingssæt NFC Læser AT32F413RCT7 Kontroller

Dette er et NFC-udviklingssæt Basierend auf ST25R3911Bmed AT32F413RCT7-controller, OLED-display, brugerknapper og hyppigt anvendte interfaces. Det er dit ideelle valg til at lære og udvikle NFC-applikationer.

• Unterstützung für mehrere Protokoller: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa™
• Differenzielles Antenne-design, Udgangseffekt op til 1,4 W, større dækning
• Indbygget kapacitiv sensor med lavt strømforbrug muliggør registrering og kapacitiv aktivering samt genkender kortet i nærheden uden at aktivere magnetfeltet fra læseren.
• AT32F413RCT7-Controller, nem at lære, evaluere eller integrere direkte, kræver ingen anden ekstern controller.
• 1,3″ OLED-display, muliggør visuel betjening
• Intern SRAM, ekstra plads til det interne RAM
• Micro-SD-slot, understøtter eksterne TF-kort til at gemme data, der skal overføres via NFC
• 4 Knapper, 2x Brugerdisplay, praktisk til debugging
• Intern programmeringsinterface, UART-debugningsinterface, Breakout af alle ubrugte IO-pins til tilslutning af andre brugerens periferienheder.

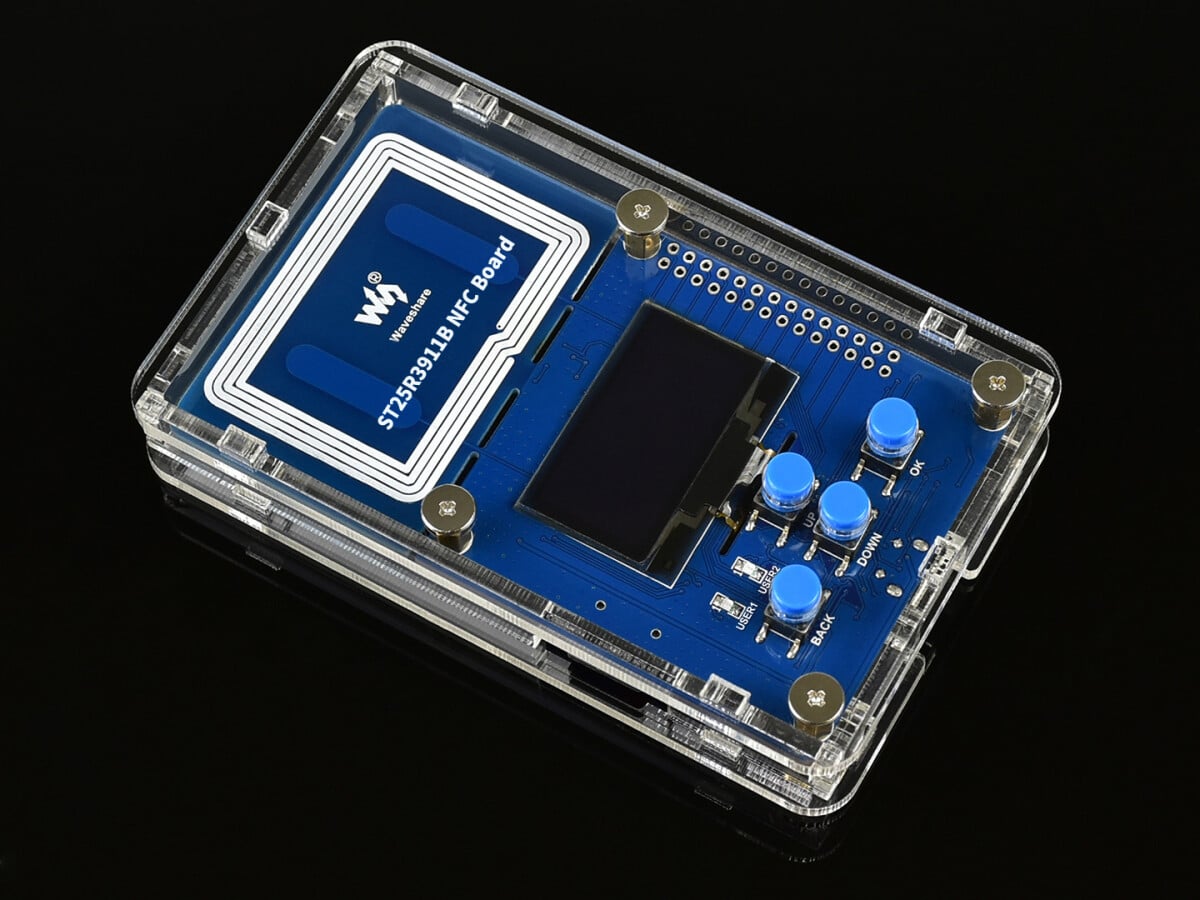

• Individuelt akrylcover, beskyttende og støvtæt, ser bedre ud

Specifikationer

• NFC-chip: ST25R3911B
• Driftsfrekvens: 13,56 MHz
• Udgangseffekt: 1,4 W (maksimalt)
• Kommunikationsinterface: SPI
• Protokolldrift:
  • ISO18092 (NFCIP-1) aktivt P2P
  • ISO14443A, ISO14443B og FeliCa™
  • ISO15693
  • Andre brugerdefinerede protokoller (f.eks. MIFARE™ Classic)
• Strømforsyning: 5V
• Driftsspænding: 3,3 V

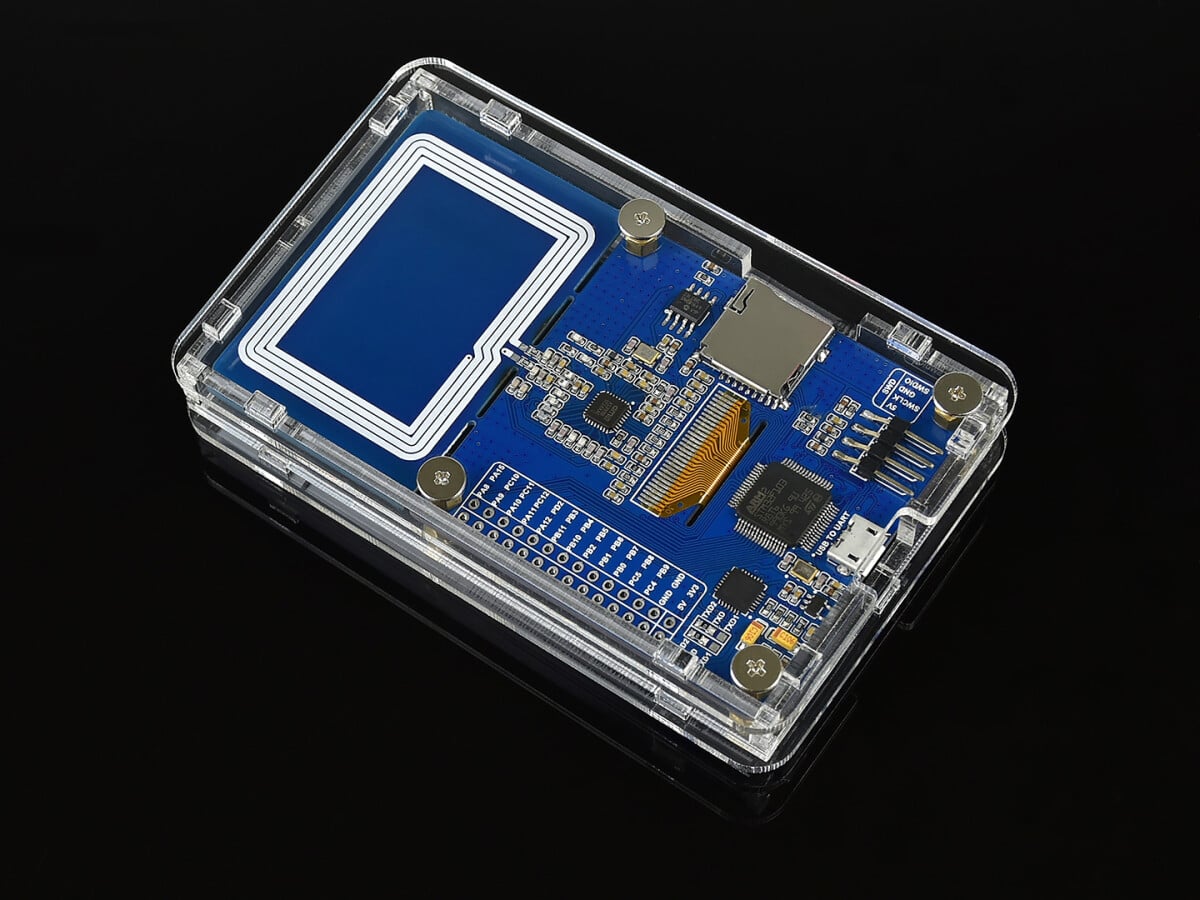

Hvad er ombord?

1. AT32F413RCT7
   • Kerne ARM® 32-bit Cortex™-M4F
   • Driftsfrekvens:200 MHz
   • Driftsspænding:2,0V-3,6V
   • Emballage:LQFP64
   • Lagring: 256 KB Flash, 160 KB SRAM
   • Kommunikationsgrænseflader: 2 x SPI, 5 x USART, 2 x I2C, 2 x CAN, 1 x USB, 1x SDIO
   • AD- og DA-konverter: 2 x AD (12-bit, fordelt på 16 kanaler)
2. ST25R3911B: NFC-chip
3. 23LC1024: SRAM, 1 Mbit
4. CP2102: USB-zu-UART-konverter, til debugging
5. SPX3819: 3,3-V spændingsregulator
6. 1,3″ OLED: blåt display, 128×64 pixels, SH1106-driver
7. 4x brugerknapper:
8. 2x brugerindikatorer
9. Ubenutzt MCU-pins
10. USB-zu-UART-anslutning
11. Micro SD-slot
12. SWD-Programmeringsinterface
13. NFC induktionsspole
14. UART-stiftkonfiguration RXD: som standard forbundet med RXD2, kan ændres til RXD1 via 0Ω modstand. TXD: som standard forbundet med TXD2, kan ændres til TXD1 via 0Ω modstand.

Wiki: www.waveshare.com/wiki/ST25R3911B_NFC-kort

Leveringsomfang

• ST25R3911B NFC-kort x1
