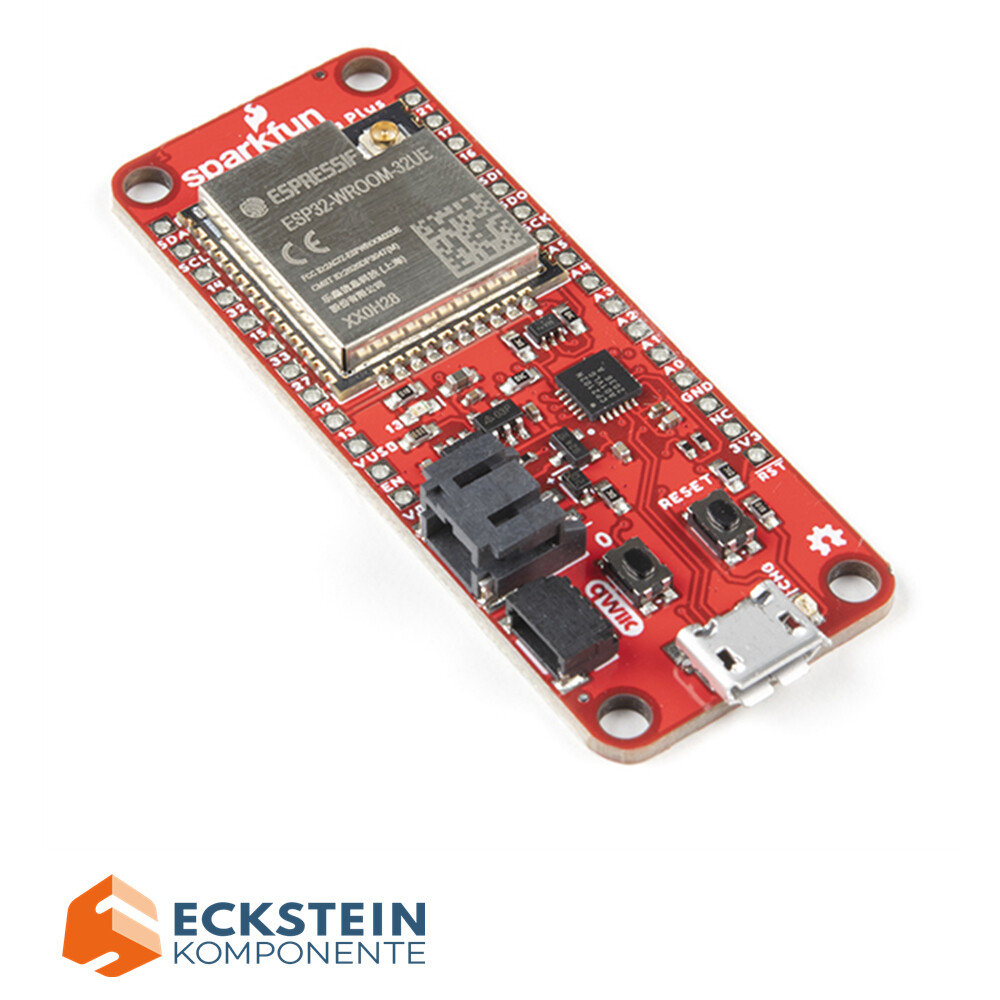

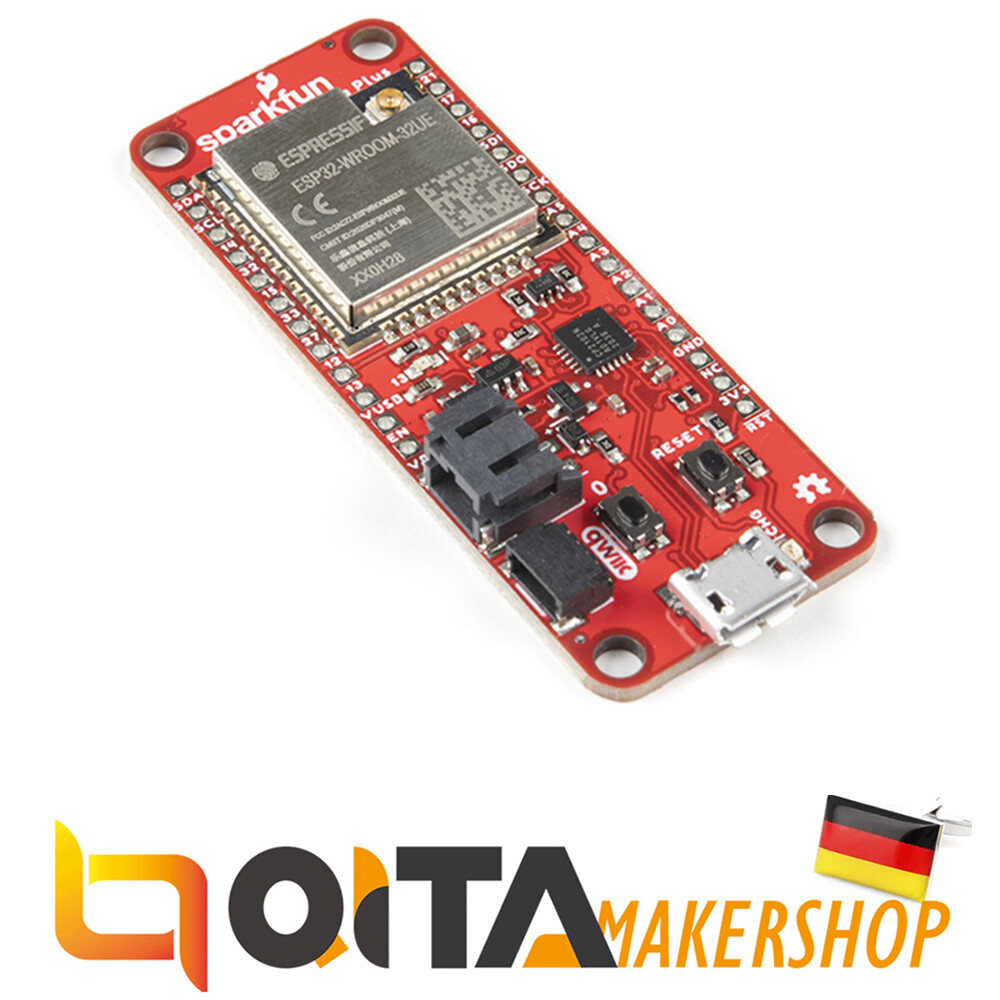

SparkFun Thing Plus – ESP32 WROOM (U.FL) til ESP32 IoT, kompatibel med Arduino IDE

SparkFun ESP32 Thing Plus med U.FL er det næste skridt for at komme i gang med Espressifs IoT-ideer og samtidig nyde alle fordelene ved det originale ESP32 Thing. ESP32 WROOM fra Espressif er et kraftfuldt WiFi- og Bluetooth-MCU-modul, der er designet til en lang række applikationer. Hjertet i dette modul er ESP32-D0WDQ6-chippen, som er både skalerbar og fleksibel. For at gøre Thing Plus endnu mere brugervenligt har vi flyttet nogle pins for at gøre kortet Feather-kompatibelt, og det bruger vores praktiske Qwiic-Connect-system, hvilket betyder, at der ikke er behov for lodning eller stripping for at forbinde det med resten af dit system!

Hvorfor dette navn? Vi kalder det kærligt “det”, fordi det er det perfekte grundlag for dit Internet of Things-projekt. “Det” gør alt, fra at tænde en LED til at poste data med den platform, du har valgt, og kan programmeres ligesom enhver mikrocontroller. Du kan endda programmere “det” ved hjælp af Arduino IDE ved at installere den opdaterede ESP32 Arduino Core.

ESP32 Thing plus inkluderer et bredt udvalg af periferienheder, herunder kapacitive berøringssensorer, Hall-sensorer, SD-kortinterface, Ethernet, højhastigheds-SPI, UART, I2S og I2C. Takket være det integrerede ESP32 WROOM-modul har SparkFun Thing Plus 16 MB Flash-lager, 520 kB intern SRAM, en integreret 802.11 BGN WiFi-transceiver og Dual-Mode Bluetooth-funktioner, et JST-stik til tilslutning af et LiPo-batteri og et U.FL-stik til din egen antenne.

SparkFun Qwiic Connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærme og kabler, der gør det hurtigere og mindre fejlbehæftet at prototype med. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1 mm rastermål. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Egenskaber:

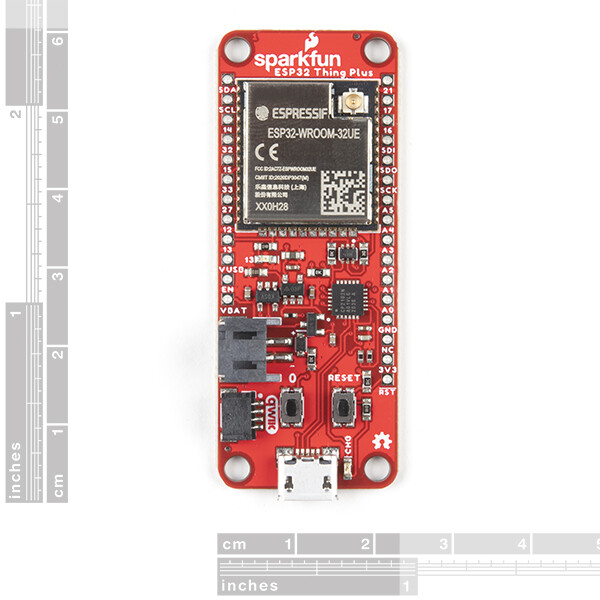

• Dimensioner: 2,30 x 0,90 tommer
• Xtensa® dobbeltkernen 32-bit LX6 mikroprocessor med to kerner
• Op til 240 MHz klokfrekvens
• 16 MB Flash-Speicher
• 520 kB intern SRAM
• Integreret 802.11 BGN-WiFi-transceiver
• Integreret Dual-Mode-Bluetooth (klassisk og BLE)
• U.FL forbindere
• Driftsområde: 2,3 bis 3,6 V

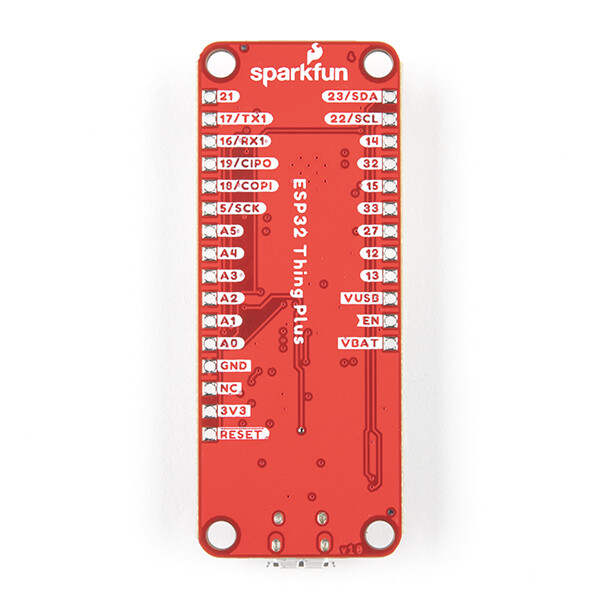

• 21 GPIO
• 8-Elektrode kapacitiv berøringsstøtte
• Hardware-accelererad kryptering (AES, SHA2, ECC, RSA-4096)
• 2,5 µA strøm i dvale

Downloads

• Schematic
• Hookup GuideAnleitung
