Waveshare Open405R-C Udviklingskort STM32 Cortex M4 STM32F405R Udviklingskit Standard

STM32-Entwicklungskortet er designet til STM32F405R-serien, har STM32F405RGT6 MCU og integrerer forskellige standardgrænseflader, hvilket gør det meget nemt at udvide med periferiudstyr.
Oversigt

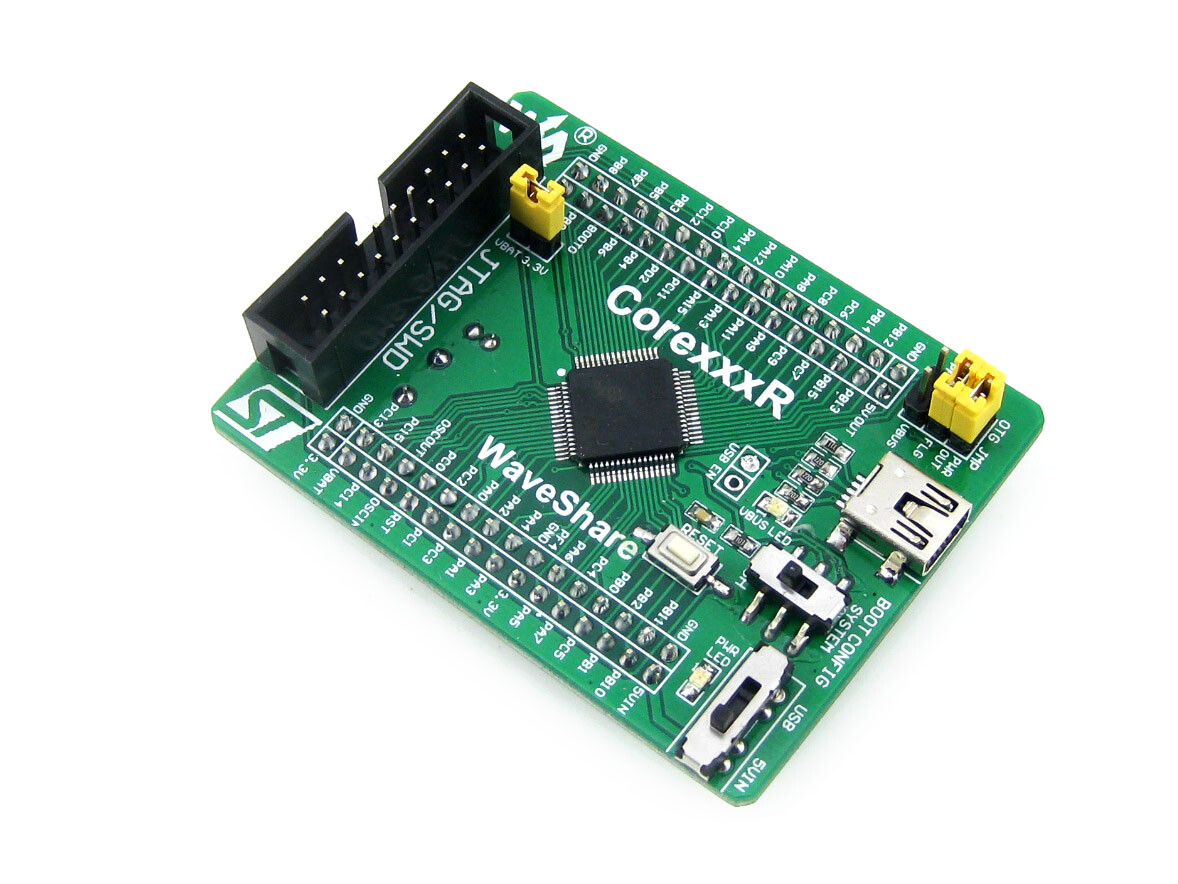

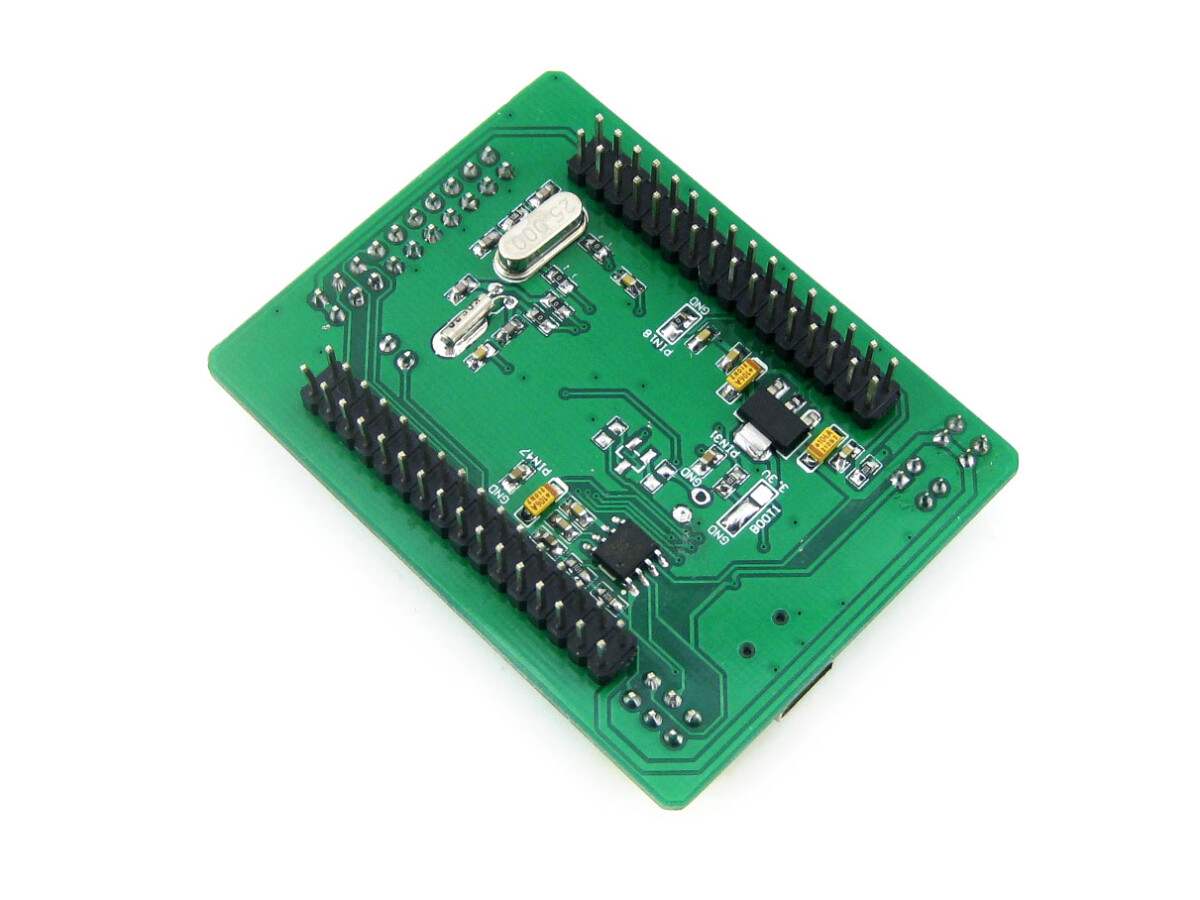

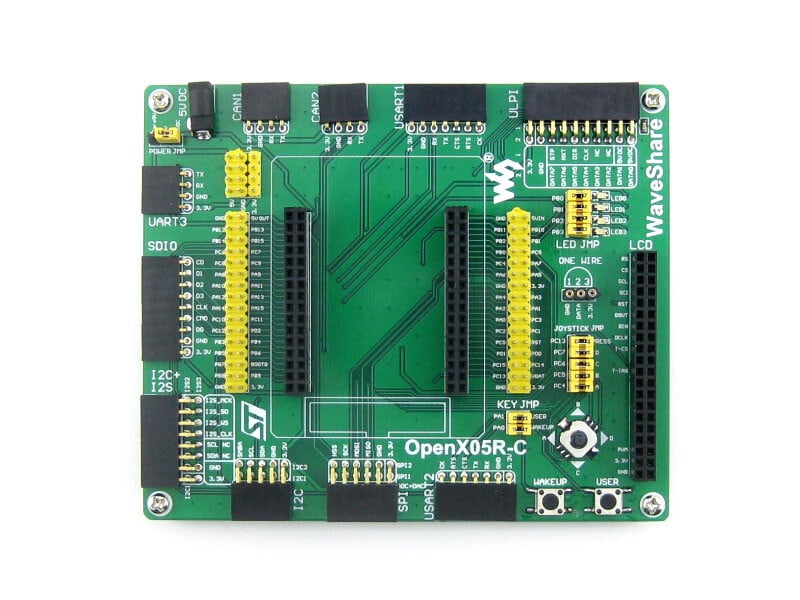

Open405R-C er et STM32-udviklingskort, der er velegnet til STM32F405RGT6 Mikrokontroller er udviklet, bestående af bundkort og MCU-kerneplade Core405R.

Open405R-C understøtter yderligere udvidelse med forskellige valgfrie tilbehørskort til specifikke anvendelser. Det modulære og åbne design gør det ideelt til at komme i gang med applikationsudvikling med STM32F2-seriens mikrocontrollere. Was ist auf dem Core405R??
STM32F405RGT6: den kraftfulde STM32-mikrokontroller med følgende tekniske data:
AMS1117-3.3:3.3.3V spændingsregulator
MIC2075-2: Integreret USB strømstyrings enhed
Strømafbryder, strømforsyning via 5V eller USB-stik
Vælg boot-tilstand for at konfigurere BOOT0-pinnen
. Effektmåling
VBUS-LED
Tilbage-knap
8M Crystal
32.768 kHz Krystal, til intern RTC med kalibrering
JTAG/SWD-interface: til debugging / programmering
USB-anslutning, bruges til at etablere USB-kommunikationen mellem PC og STM32-udviklingskort.
. MCU-Pins Expander, VCC, GND og alle I/O-pins er tilgængelige via udvidelsespinde til yderligere udvidelser
. 5V Pinleiste, benötigt 5V strømforsyning ved brug af USB HOST/OTG
USB-stik
VBA-valg, jumper

leveringsomfang
Open405R-C Udviklingsplade x 1
PL2303 USB UART-kort (mini) x 1
USB Typ A stik til Mini-B stik kabel x 1
USB Typ A stik til Mini-B stik kabel x 1
Kabelpakke med 4 eller 2 ben x 1
USB-strømkabel x 1
