Waveshare Open429Z-D Udviklingskort STM32 Cortex M4 udvidelseskort til 32F429IDISCOVERY

STM32-Entwicklungskort til det officielle ST-værktøj STM32F429I-DISCO, som integrerer forskellige standardgrænseflader.
Oversigt

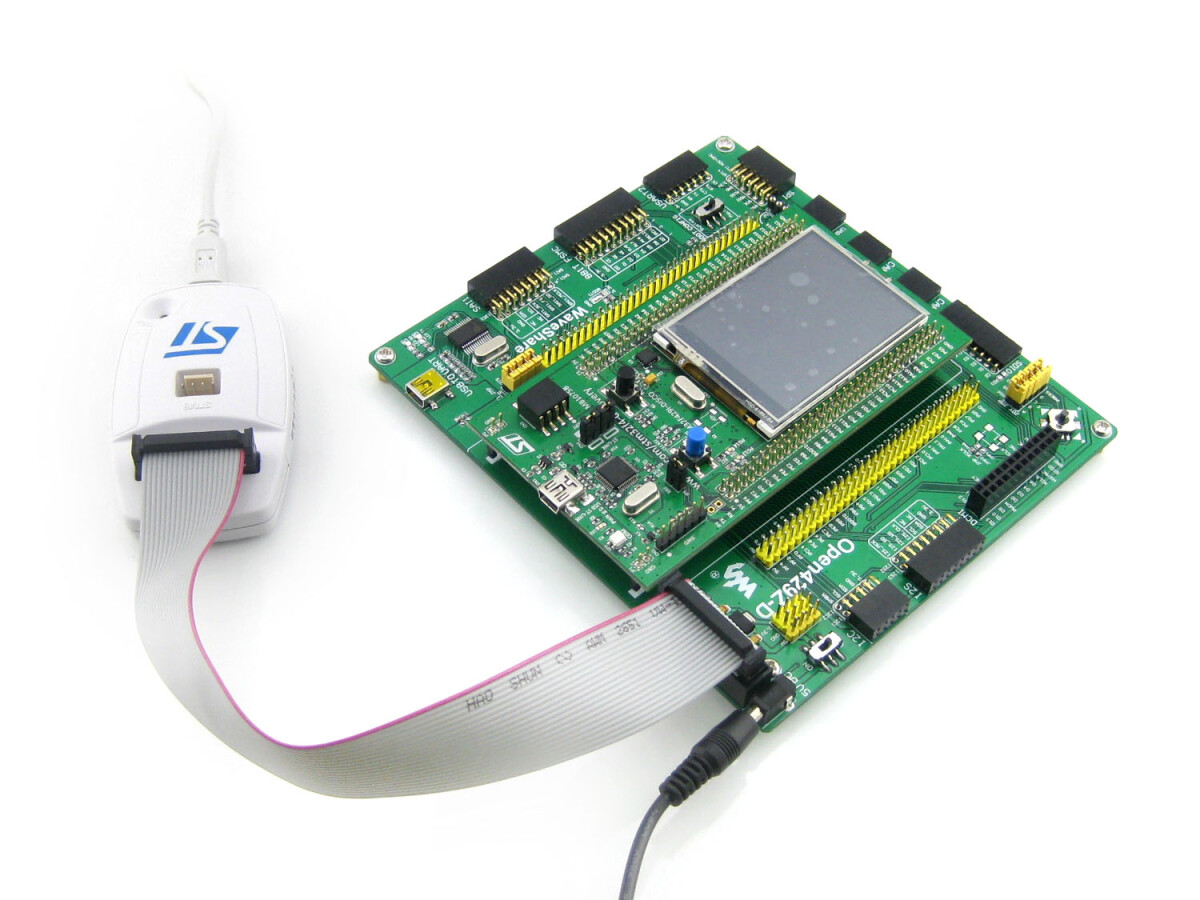

Open429Z-D er et STM32-udviklingskort, der er designet til det officielle ST-værktøj STM32F429I-DISCO udviklet, der STM32F429ZIT6 Indbygget mikrocontroller.

indeholder.

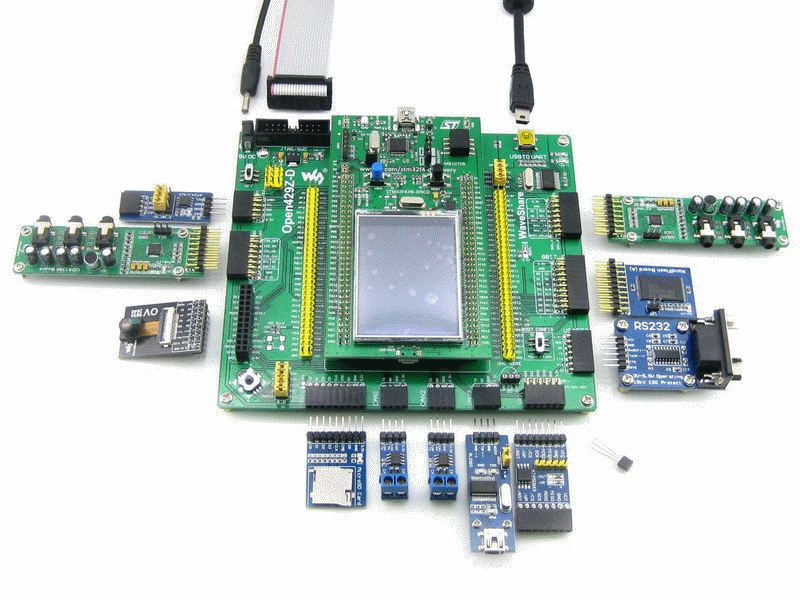

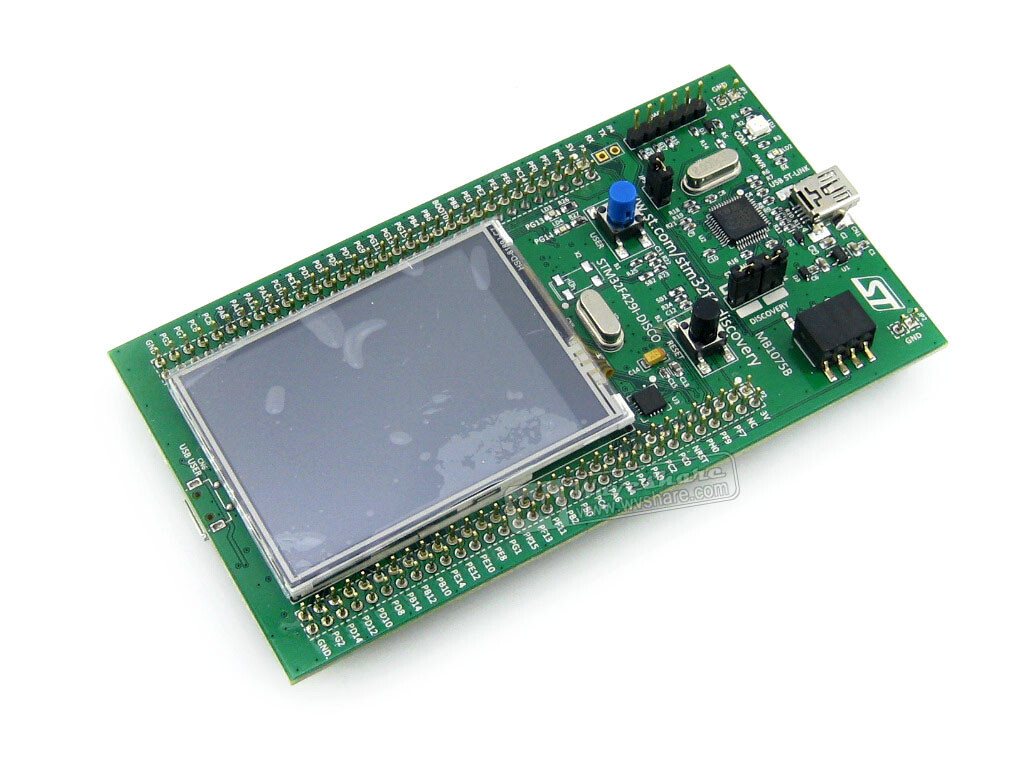

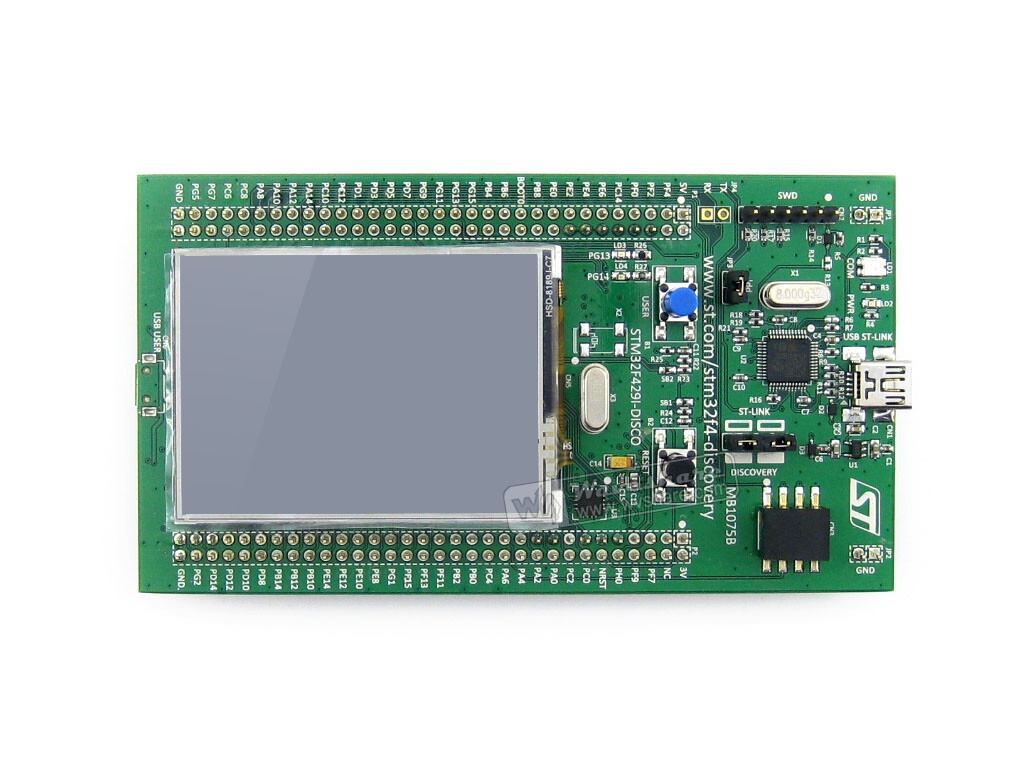

Open429Z-D understøtter yderligere udvidelse med forskellige valgfrie tilbehørskort til specifikke anvendelser. Det modulære og åbne design gør det ideelt til at komme i gang med applikationsudvikling med STM32-seriens mikrocontrollere. Hvad er på STM32F429I-DISCO??

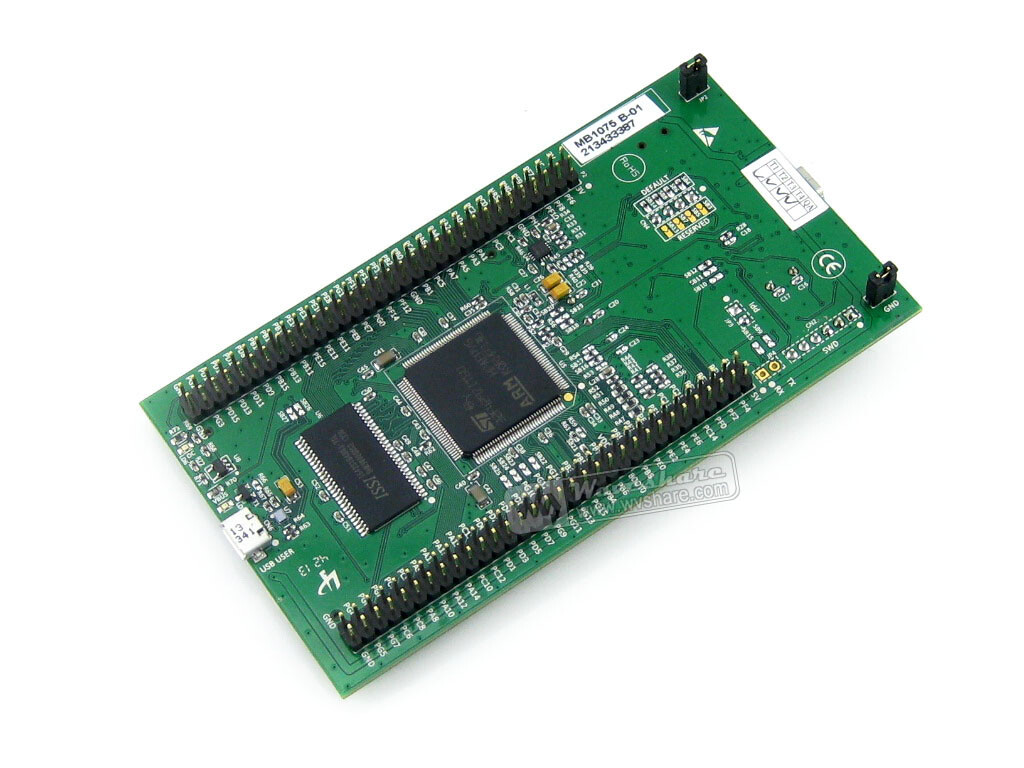

STM32F429ZIT6 Mikrokontroller med 2 MB Flash-hukommelse, 256 KB RAM i et LQFP144-hus.
Integreret ST-LINK/V2 med valg af driftsmodus, så kassen kan bruges som et selvstændigt apparat
ST-LINK/V2 (med SWD-tilslutning til programmering og debugging)
Strømforsyning: via USB-bussen eller fra en ekstern 3 V- eller 5 V-forsyningsspænding.
2,4″ QVGA TFT LCD
SDRAM 64 Mbits
L3GD20, ST MEMS bevægelsessensor, 3-akse digital udgangsgyroskop
Seks LED’er:
To knapper (Bruger og Reset)
USB OTG med mikro-AB-stik
Ergänzende header for LQFP144 I/Os for hurtig forbindelse til prototyper og nem testning
.
JTAG/SWD-Schnittstellen

Figur 1 og 2 viser pin-layout for JTAG/SWD-grænsefladen.
Figur 1.JTAG Header Pinout
Figur 2.SWD Header Pinout

UdviklingsressourcerUdviklingsressourcer

CD’en med brugervejledningen indeholder udviklingsressourcer, som er opført nedenfor:

Skematiske diagram
Demo-kode (eksempler i C, ?C/OS-II)
Tilhørende software (KEIL osv.)
STM32 datablade
STM32 udviklingsdokumentation

leveringsomfang
Open429Z-D Hovedkort x 1
Kabelpakke med 4 eller 2 ben x 1
USB-strømkabel x 1

Yderligere information
