WaveShare ESP32-S2 MCU WiFi Udviklingskort 2.4 GHz WiFi LCD Version med pinheader

2,4-GHz-WLAN-Entwicklingskort baseret på ESP32-S2-mikrokontrolleren, 240 MHz Xtensa Single-Core 32-Bit LX7-mikrocontroller, til C/C++ SDK, MicroPython, CircuitPython udvikling.

Dette er et WLAN-udviklingskort med kompakt størrelse, mange periferiinterface, integreret lavstrøms Wi-Fi System on Chip (SoC) og masselager, der understøtter Raspberry Pi Pico udvidelseskortenes økosystem. Udstyret med hardware-kryptering, RNG, HMAC og digitalt signaturmodul kan det opfylde sikkerhedskravene i Internet of Things. Flere lavstrøms driftsformer til at imødekomme kravene i IoT, mobile enheder, bærbar elektronik, smart home og andre applikationsscenarier osv.

ESP32-S2 LCD-Version. Hovedfunktioner:

• Indbygget 0,96 tommer 160×80 pixel 65K farve IPS-LCD-display
• Indbygget enkelt 3,7 V Lithium-batteri opladnings-/afgangsheader, egnet til mobil IoT produktdesign
• Støt økosystemet af Raspberry Pi Pico-udvidelseskort, så du kan skabe innovative IoT-applikationer.
• Xtensa Single-Core 32-Bit LX7 Mikroeprocessor, ESP32-S2FH4, understøtter en klokfrekvens på op til 240 MHz
• Integreret 320 KB SRAM, 128 KB ROM, 8 MB PSRAM, 4 MB Flash-hukommelse
• Unterstütter IEEE802.11 b/g/n, integreret 2,4 GHz WLAN keramik antenne, op til 150 Mbit/s dataoverførselshastighed
• USB-C-anschluss, mere
• Integret Full-Speed-USB-OTG-interface, LCD-interface (8-bit seriel RGB/8080/6800), TWAI-controller (ISO11898-1-kompatibel), kapacitiv sensor GPIO, temperatursensor og RMT (TX/RX)
• Integreret 1,8 A strøm-boost/buck DC-DC TPS63000 strømforsynings-IC med høj effektivitet
• Understøtter en række driftsforhold med lavt strømforbrug for at opnå den optimale balance mellem kommunikationsafstand, datahastighed og strømforbrug, således at de forskellige anvendelsesscenarier kan imødekommes.
• Kastemodul muliggør direkte lodning på brugerdefinerede printplader

ESP32-S2 LCD Version – Ressourcer

• ESP32-S2FH4: Xtensa-Single-Core-32-Bit-LX7-mikroprocessor
• APS6404L-3SQR-SN: 8 MB PSRAM
• TPS63000DRCR: Højeffektiv DC-DC Buck-Boost-chip
• ETA6096: Hochleistungs-Lademanager für Lithiumbatterien
• Batterihoved: MX1.25-header, til opladning/afladning af 3,7 V Lithium-batterier
• WLAN-keramikantenne

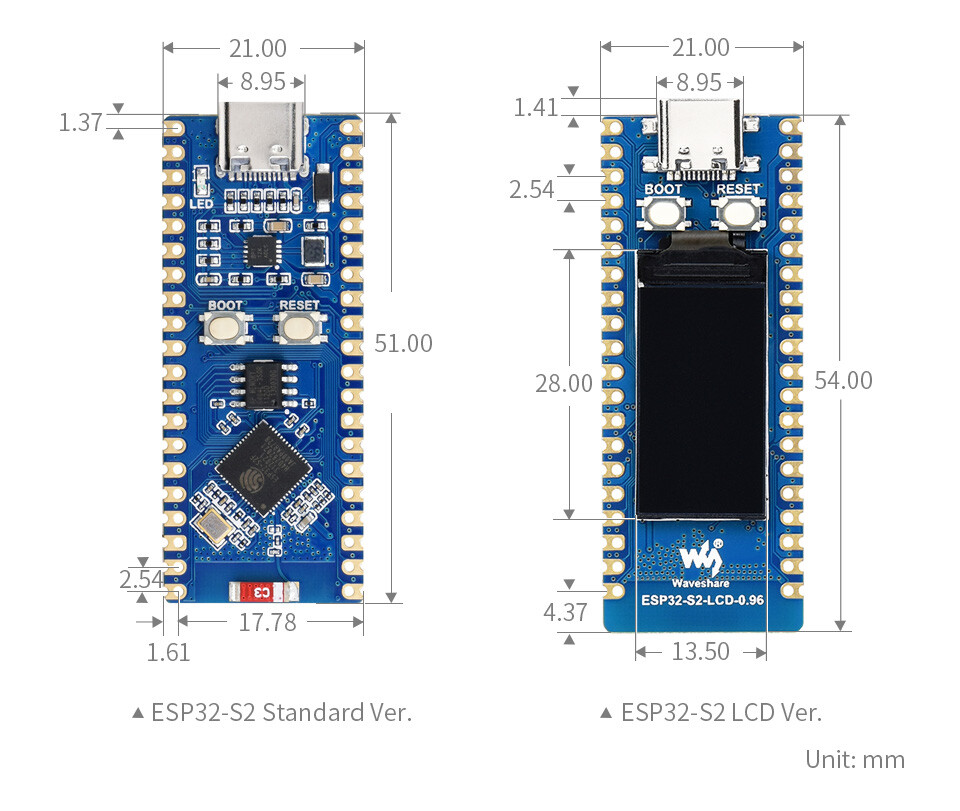

• Pin-konfiguration: Kompatibel med Raspberry Pi Pico
• USB-Type-C-anslutning: för programmering, seriel utskrift osv.
• BOOT-Knap: Tryk på BOOT-knappen og derefter RESET-knappen for at komme i download-tilstand.
• TILGANGSTAST
• 0,96 Zoll IPS-LCD: Opløsning 160 x 80, 65.000 farver

WIKI: http://www.waveshare.com/wiki/ESP32-S2-Pico

Leveringsomfang

• ESP32-S2-LCD-0.96-M (LCD-version med header) x1
