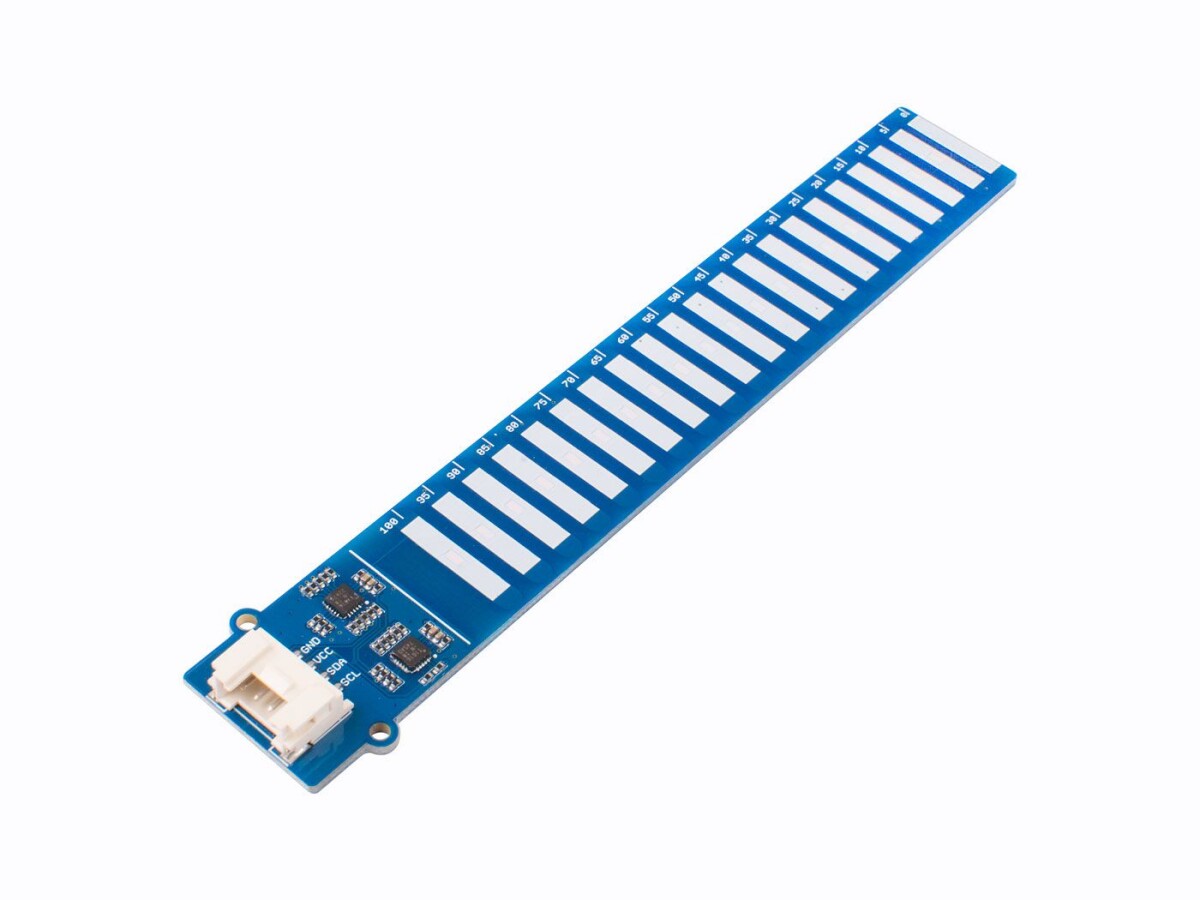

Seeed Studio Grove Vandstandssensor (10 cm) til Arduino

Der Grove-vandstandsensorr er en præcis sensor, der kan være nyttig i applikationer til måling af vandstand. Den er fuldt vandtæt og bruger kapacitive pads til at registrere vandstande op til 10 cm.

Vi har brugt kapacitive pads på printkortet og monteret en konform belægning på printkortet for at beskytte sensoren mod fugt, støv, kemikalier og høje temperaturer. Vi mener, at I nemt kan foretage præcise målinger af vandstand (±5 mm nøjagtighed) ved hjælp af denne teknik.

BemærkDen blå oliebelægning på overfladen af målområdet for kapacitans må bevare sin integritet. Hvis oliebelægningen er beskadiget og testobjektet er en ledende væske, kan testdataene være unormale.

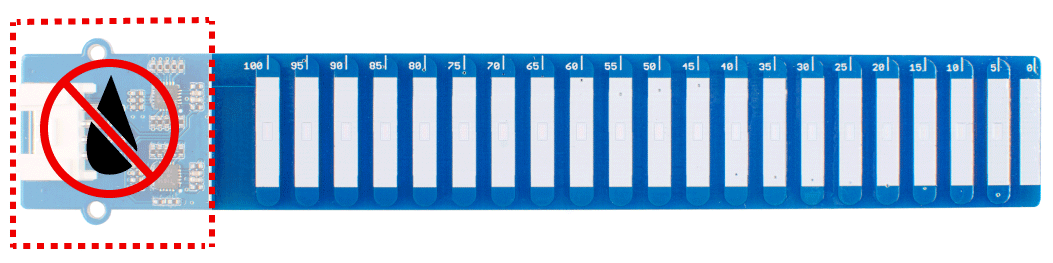

AdvarselVed test bør den højeste fyldte væskeniveau ikke overstige den hvide afgrænsningslinje, da det ellers vil forårsage en kortslutning.

Specifikationer

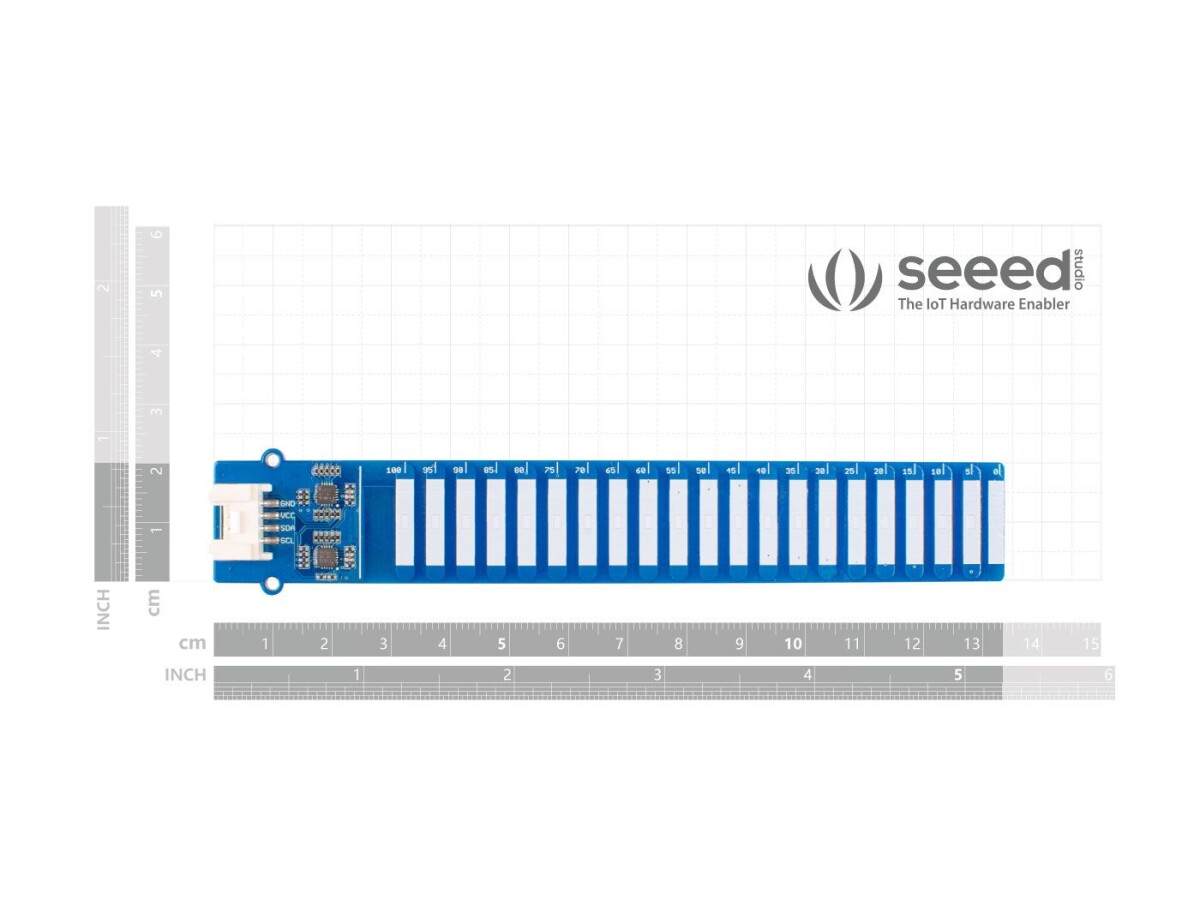

• Mål: 20 mm x 133 mm
• Vægt: GW 9,8 g
• Batteri: Udelukket
• Driftsspænding: 3,3–5 V
• Målenøjagtighed: ±5 mm
• Arbejdstemperaturområde: -40 °C til 105 °C

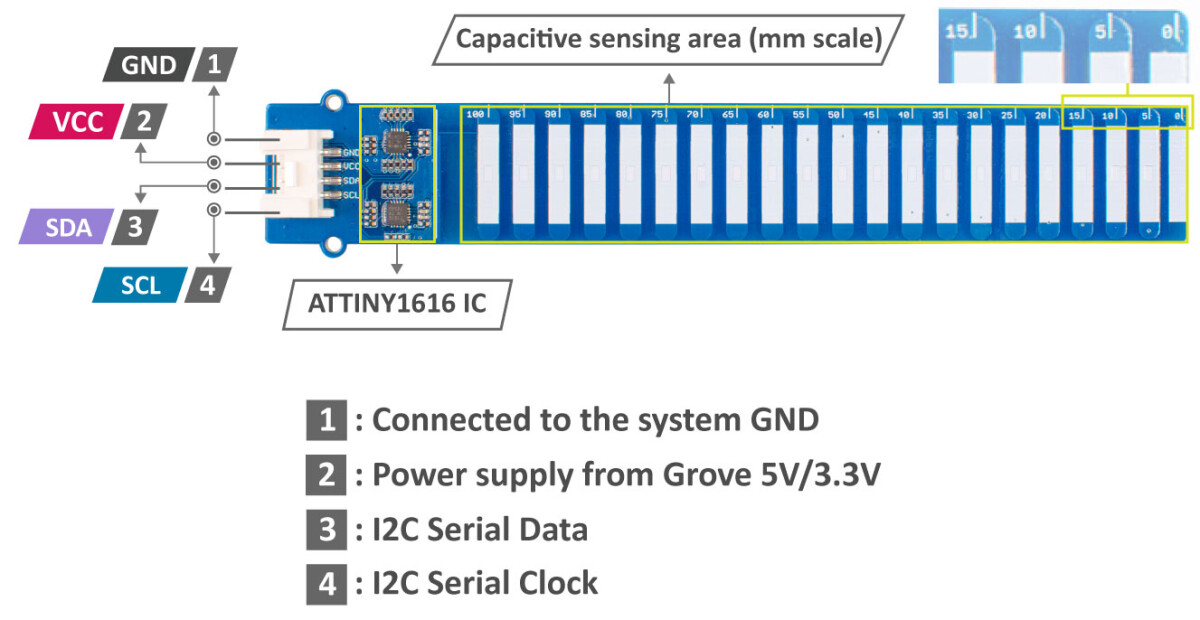

• I2C-adresse: 0x78 og 0x77
• Interface: I2C

Komponentliste

• 1x Grove – Vandstandssensor (10 cm) til Arduino
• 1x Grove-kabel
