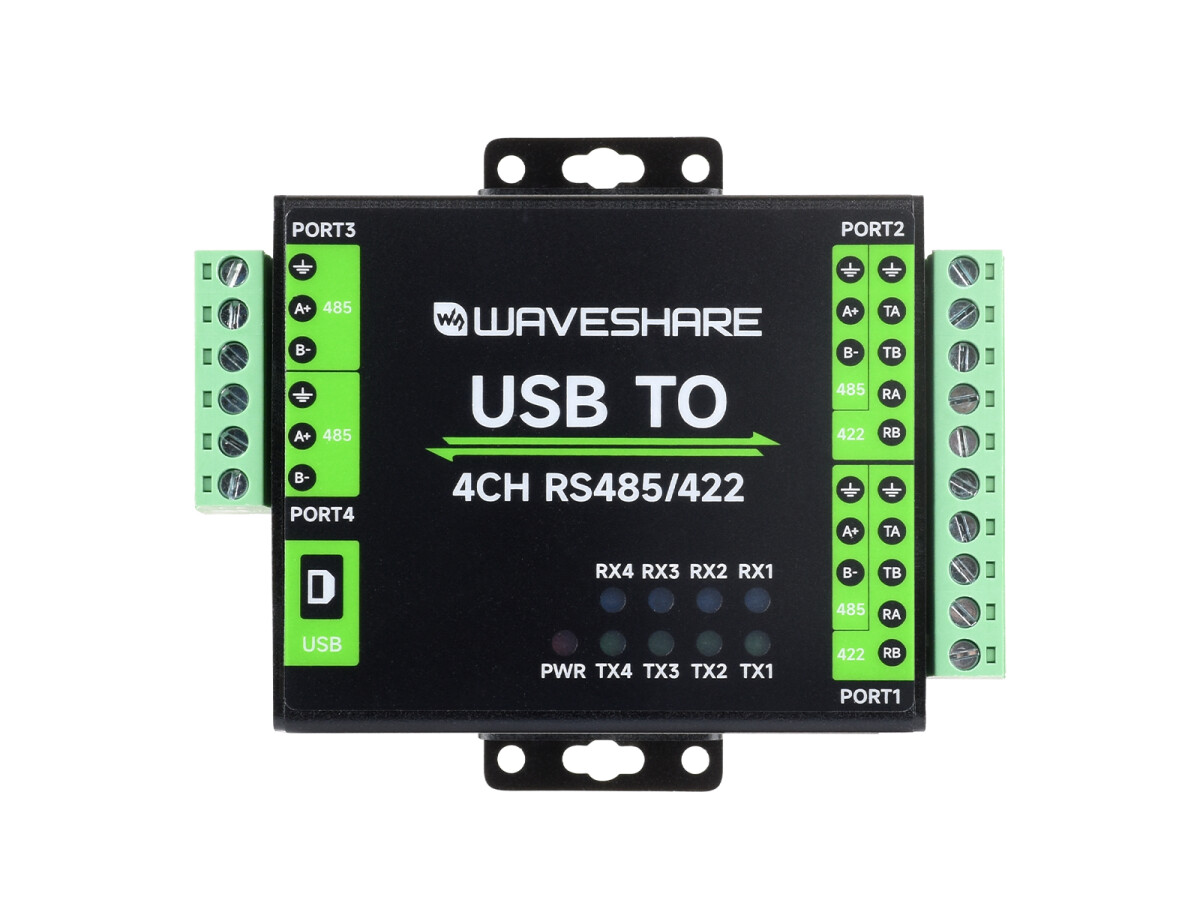

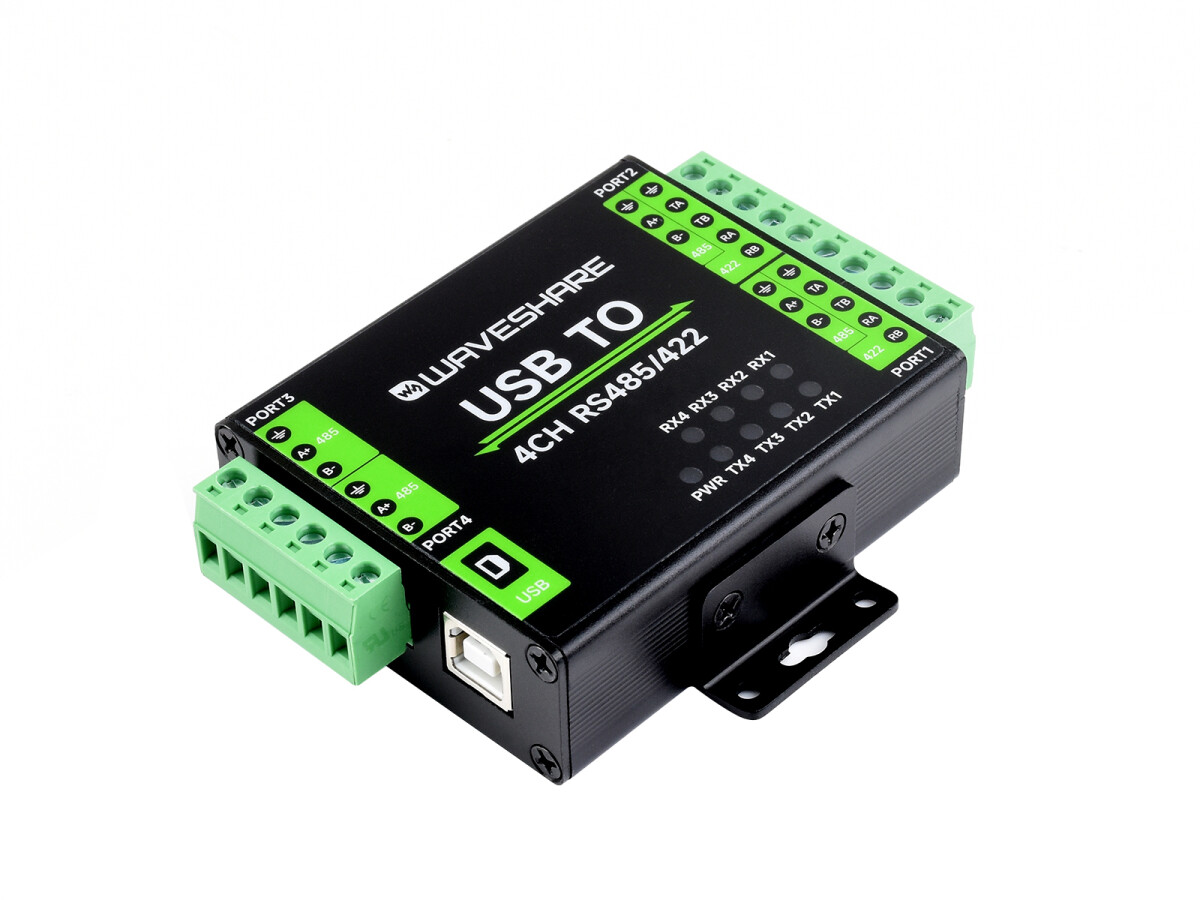

WaveShare Industrielt isoleret USB til RS485/422 konverter FT4232HL Understøtter USB til 2CH RS485 + 2CH RS485/422

Industriel isoleret USB-til-RS485/422-konverter, Original-FT4232HL-Chip, understøtter USB til 2-kanal RS485 + 2-kanal RS485/422, vægmontering og støtte til skinnebeslag.

• Bruger original FT4232HL-chip, hurtig kommunikation, stabil og pålidelig, bedre kompatibilitet
• Understøtter den multifunktionelle serielle 4-kanals USB-forbindelse, praktisk til at udvide eller debugge forskellige industrielle serielle forbindelsesenheder.
• Unterstütter USB til 2-kanals isoleret RS485/422 + 2-kanals isoleret RS485
• Indbygget Unibody-strømforsyningsisolering sikrer en stabil isoleret spænding og kræver ikke yderligere strømforsyning til det isolerede forbinde.
• Den integrerede digitale Unibody-isolering muliggør signalisolering, høj pålidelighed, stærk støjreduktion og lavt strømforbrug.

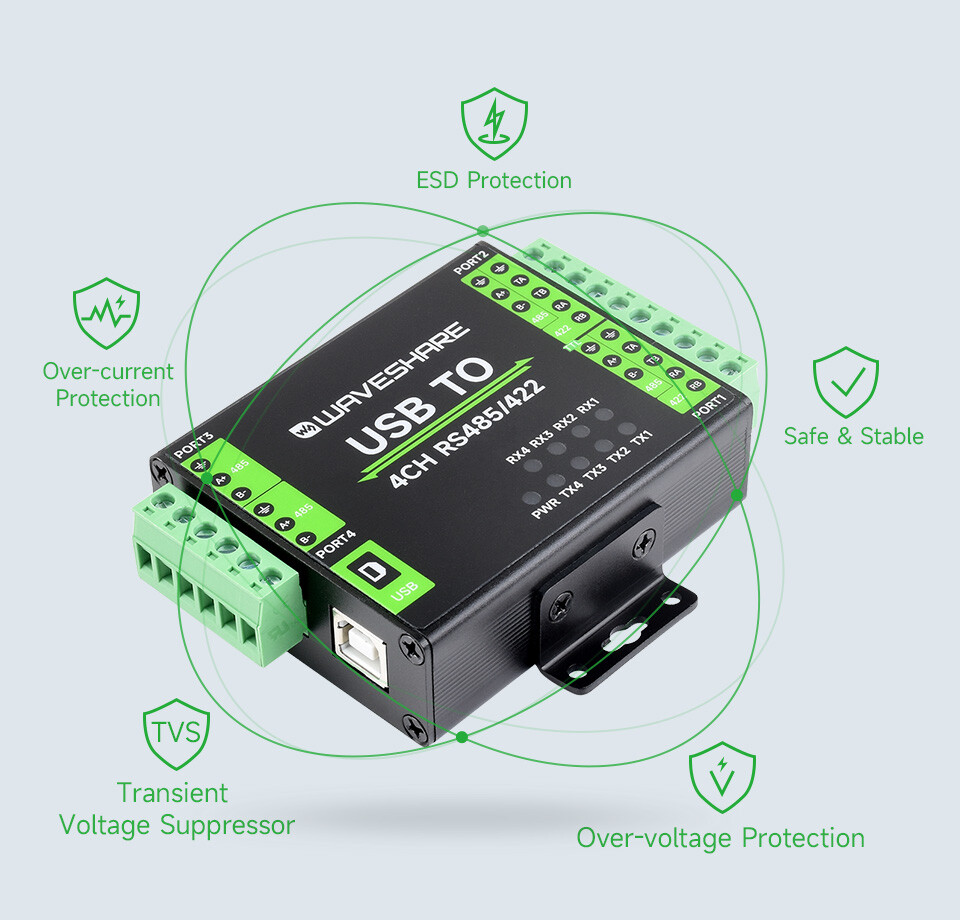

• Integrieret TVS (Transient Voltage Suppressor), undertrykker effektivt overspændinger og spændingsspidser i kredsløbet, er lynsikker og sikker. ESD-beskyttelse
• Integrerede selvgenopretningssikringer og beskyttelsesdioder sikrer stabile strømforsyninger, tilbyder overstrøm- og overspændingsbeskyttelse samt forbedrer stødssikkerheden.
• Automatisk transceiver-kredsløb uden forsinkelse sikrer hurtig og stabil kommunikation mellem USB-porten og forskellige interfaces, uden at de interfererer med hinanden.
• 9 LED’er til at vise strømforsyning og transceiverstatus
• Højkvalitets USB-B-stik, problemfri indsættelse/fjernelse

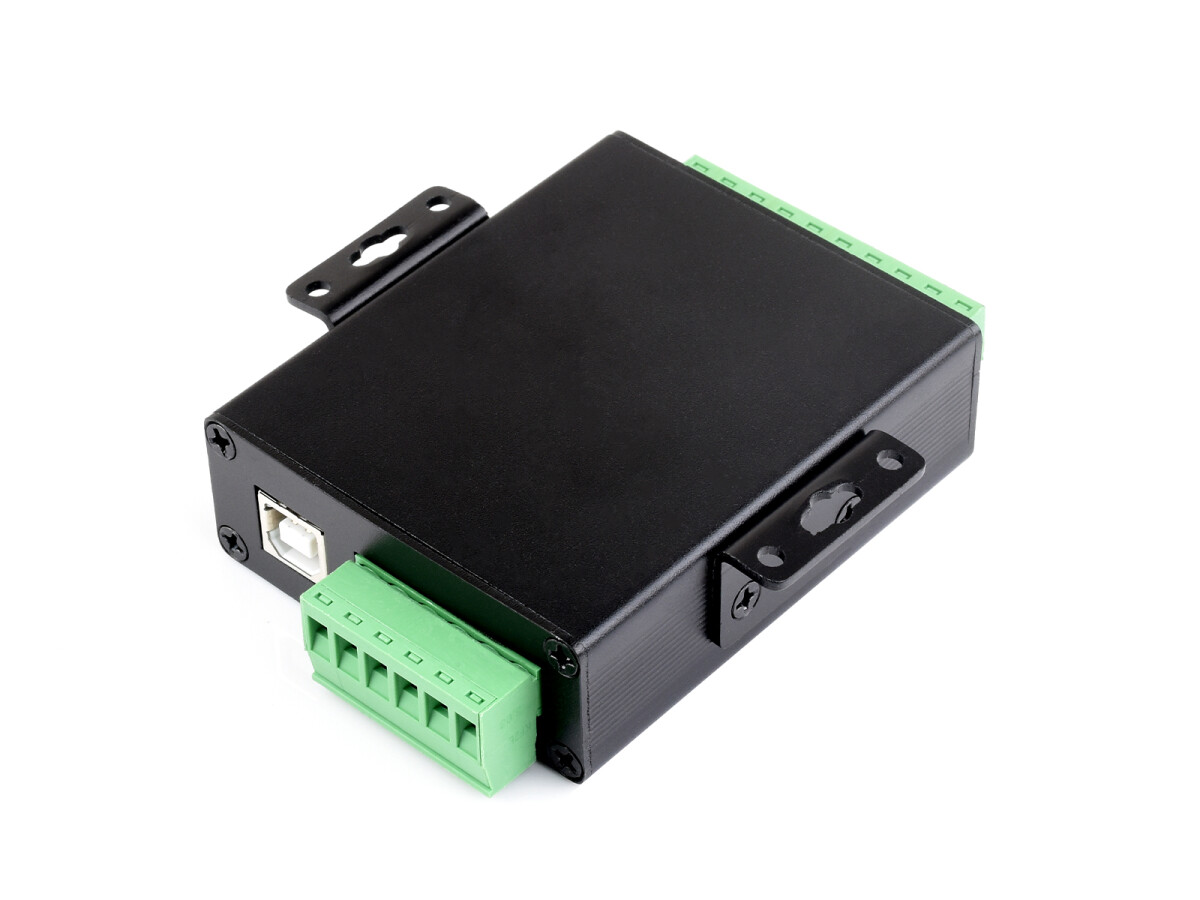

• Metaltilfælde i industriel kvalitet, understøtter væg- og skinemontering, robust og flot, nem at installere.

USB

• Driftsspænding: 5V

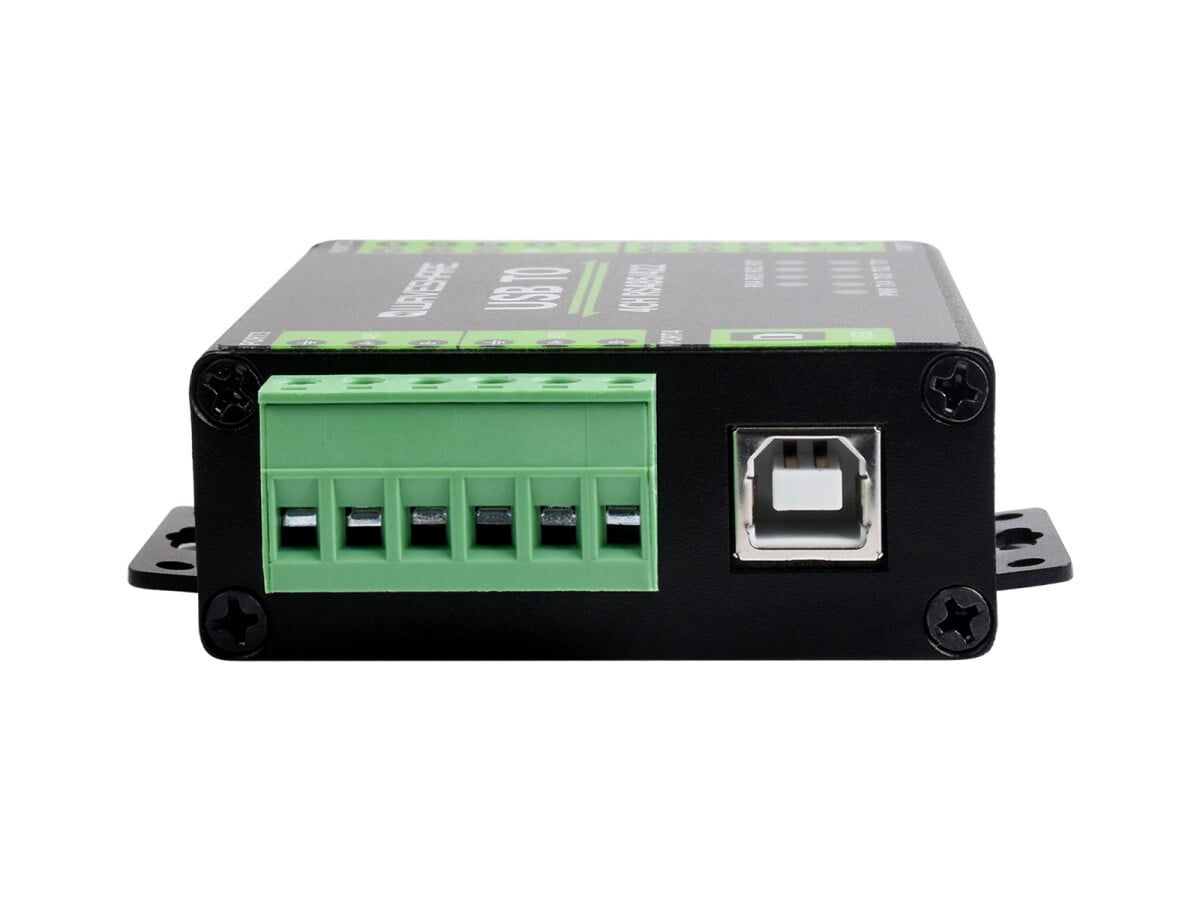

• Tilslutning: USB-B
• Beskyttelse: 200-mA-sikring med selvgenopretning, isoleret udgang

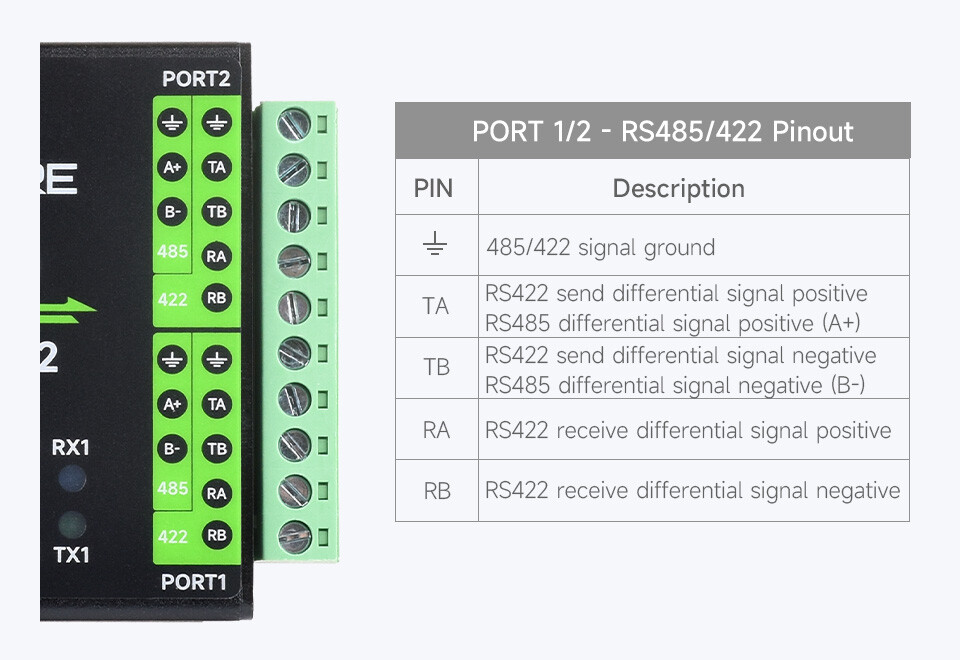

Isolerede RS485/422

• Tilslutning: skrueklemme
• Retningsstyring: Hardware-automatisk styring
• Beskyttelse: TVS-diode, overspændingsbeskyttelse og ESD-beskyttelse, strømindikation og signalisolation
• Modstand: Integreret 120R justeringsmodstand, som standard lukket, aktiveres via jumper.
• Overførselsmode: Punkt-til-multi (485-tilstand: op til 32 noder, det anbefales at bruge en repeater til 16 eller flere noder. 422-tilstand: op til 256 noder, det anbefales at bruge en repeater til 16 eller flere noder)
• Baudhastighed 300 Bit/s ~ 921.600 Bit/s

Isolerede RS485

• Tilslutning: skrueklemme
• Retningsstyring: Hardware-automatisk styring
• Beskyttelse: TVS-diode, overspændingsbeskyttelse og ESD-beskyttelse, strømindikation og signalisolation
• Modstand: Integreret 120R justeringsmodstand, som standard lukket, aktiveres via jumper.
• Overførselsmode: Punkt-til-flerepunkts (485-tilstand op til 32 noder, det anbefales at bruge en repeater til 16 noder eller flere)
• Baudhastighed: 300 bps ~ 921600 bps

Indikator

• PWR: Rød strømindikator, lyser, når der er en USB-forbindelse og spænding registreres
• TX1~TX4 TX-display, lyser, når USB-porten sender data
• RX1~RX4 RX-display, lyser, når enhederne sender data tilbage

Driftsmiljø

• Temperaturområde -15 ~ 70?
• Operativsystem: Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7

Wiki:www.waveshare.com/wiki/USB_TIL_4CH_RS485/422

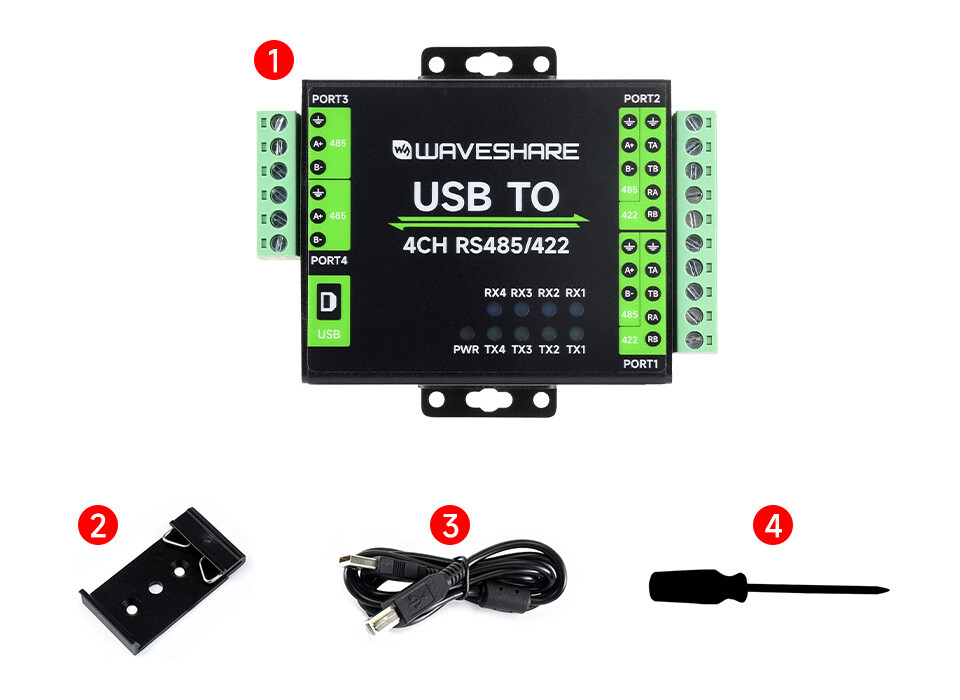

Leveringsomfang

• USB-til-4-kanals-seriel-konverter x1
• Skinnerklips x1
• USB-kabel ~1,2 m x1
• Skruetrækker x1

Downloads

• WikiHersteller-Wiki
