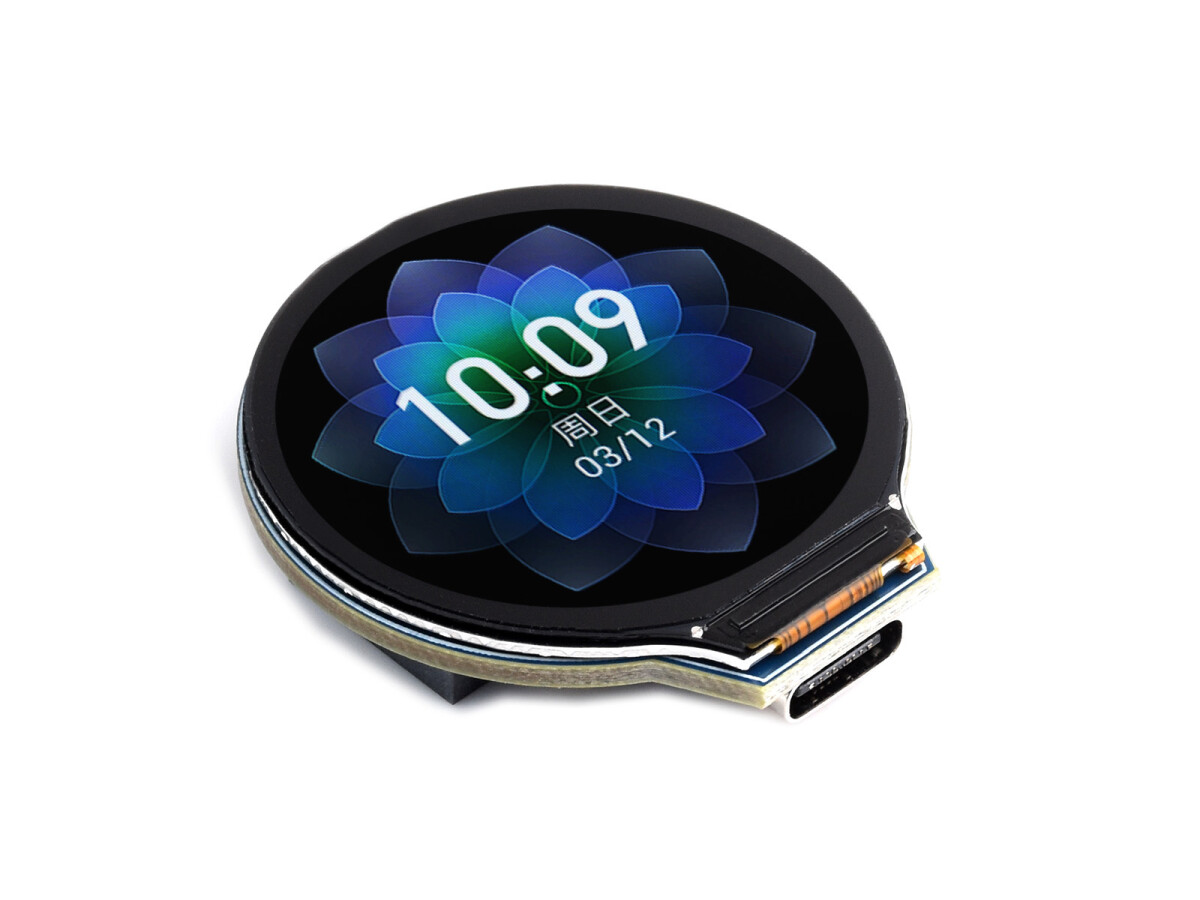

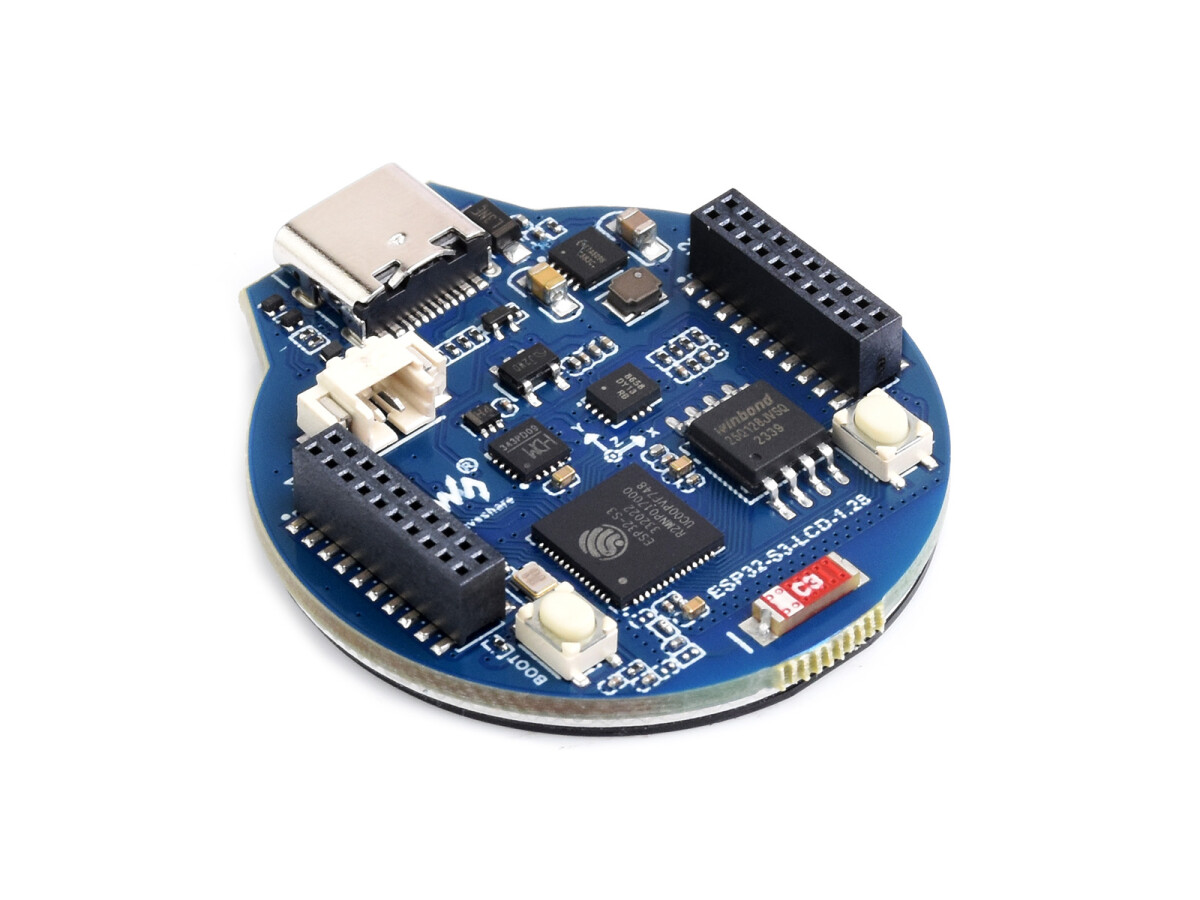

WaveShare ESP32-S3 Udviklingskort med 1,28 tommer IPS Rundt LCD

ESP32-S3 udviklingskort, 32-Bit-Lx7-Dual-Core-Prozessor, integreret GC9A01-displaydriverchip, med rundt 1,28-tommers IPS-LCD, 240×240 opløsning, understøtter WLAN/Bluetooth

ESP32-S3-LCD-1.28 Et omkostningseffektivt og kraftfuldt MCU-kort fra Waveshare, lille størrelse, med indbygget 1,28-tommers LCD-display, Li-Ion batteri lademanager, 6-akse sensor (3-akset accelerometer og 3-akset gyroskop) osv., som gør hurtig udvikling og integration i produkter nemmere.

• Udstyret med xtensa® 32-bit Lx7 dual-core processor, op til 240 MHz hovedfrekvens
• Unterstütter 2,4-GHz-WLAN (802.11 b/g/n) og Bluetooth® 5 (BLE) med integreret antenne.
• Indbygget 512 KB SRAM og 384 KB ROM, med integreret 2 MB PSRAM og en ekstern 16 MB Flash-hukommelse.
• Type-C-anslutning, forbliver opdateret og nemmere at bruge

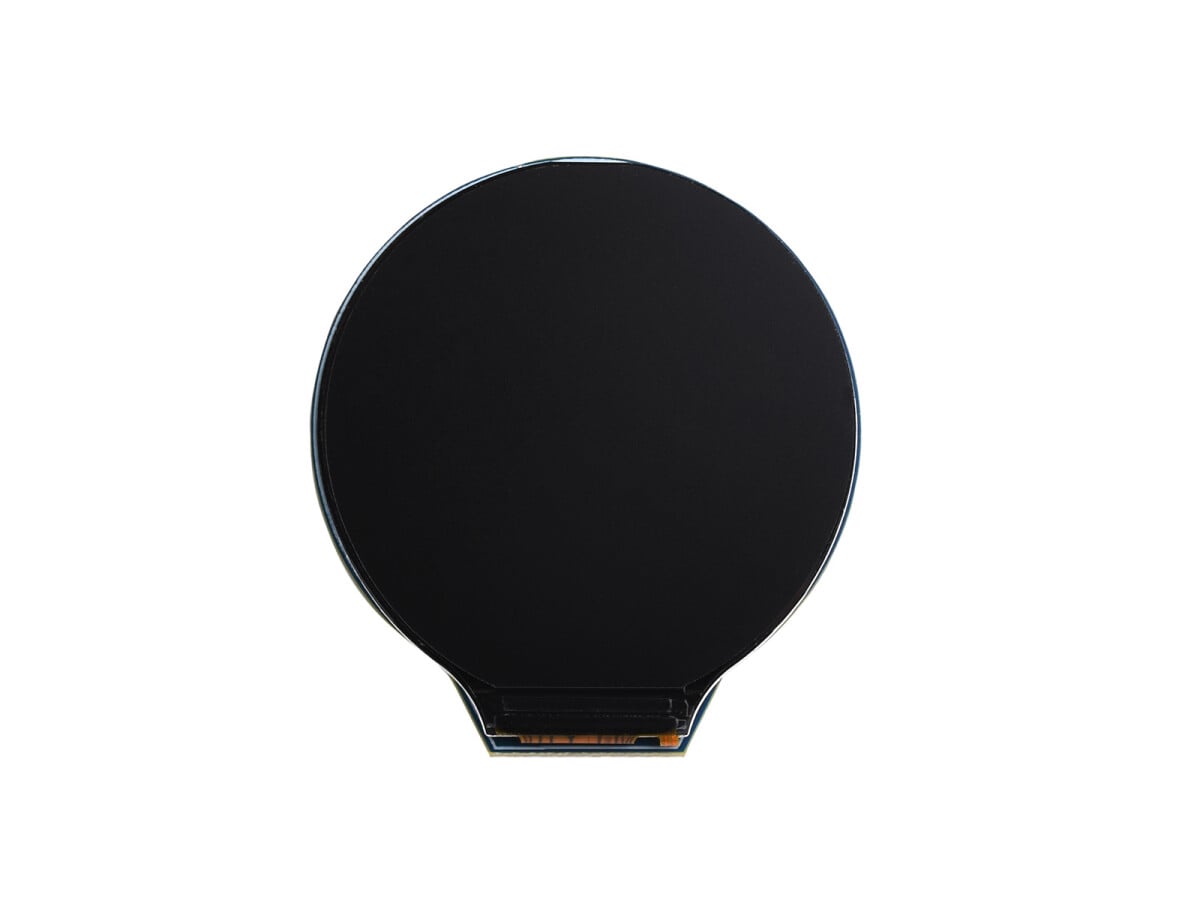

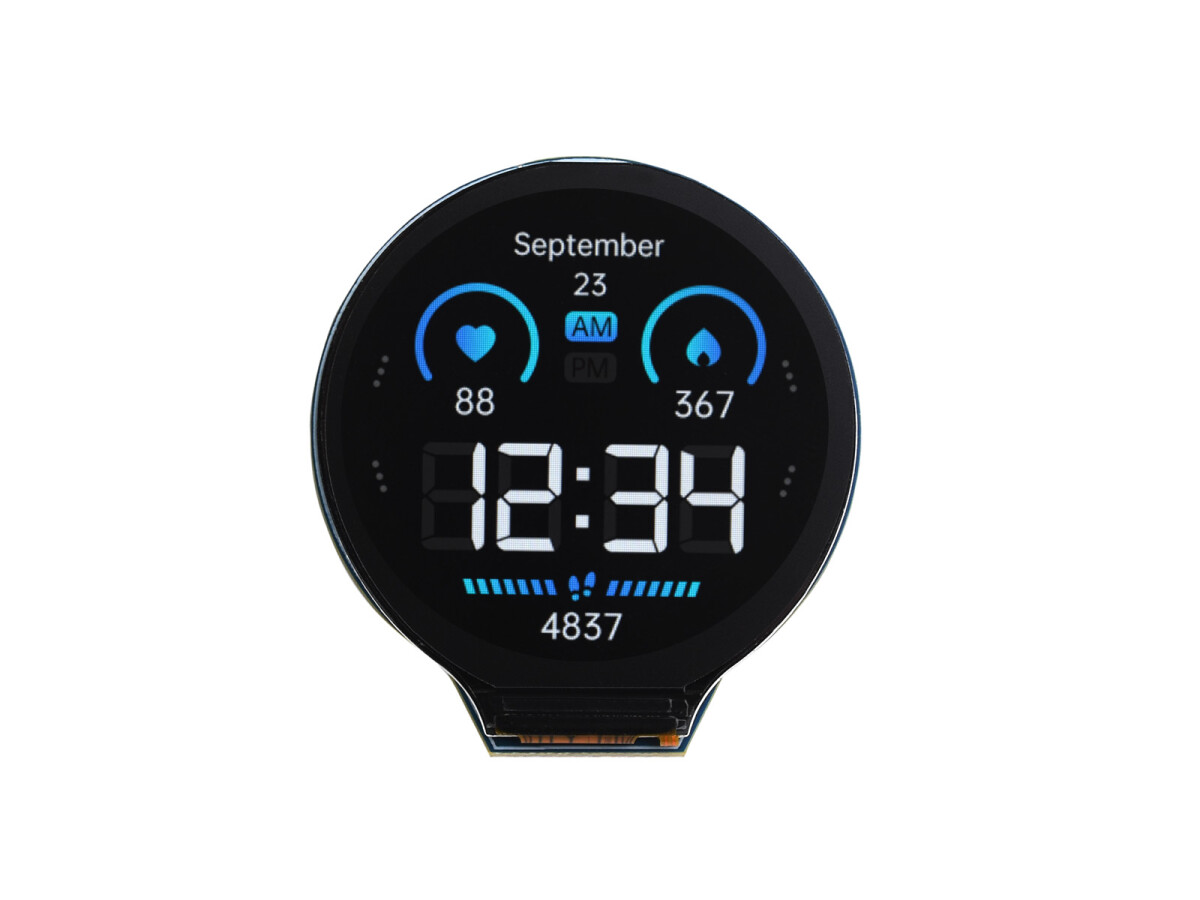

• Integreret 1,28-tommer LCD-display, rundt IPS-panel, opløsning 240 x 240, 65.000 farver
• Indbygget QMI8658 6-akse IMU (3-akse accelerometer og 3-akse gyroskop) til genkendelse af bevægelsesgeste
• Intern lad-/entladningsheader for 3,7 V Lithium-batterier og GPIO-header
• Unterstütter fleksibel ur, uafhængig styring af modulkraftforsyningen og andre funktioner for at opnå lavt strømforbrug i forskellige scenarier.
• GPIO-pins er integreret i USB-seriel port fuld-hastigheds controller og muliggør en fleksibel konfiguration af pin funktioner.

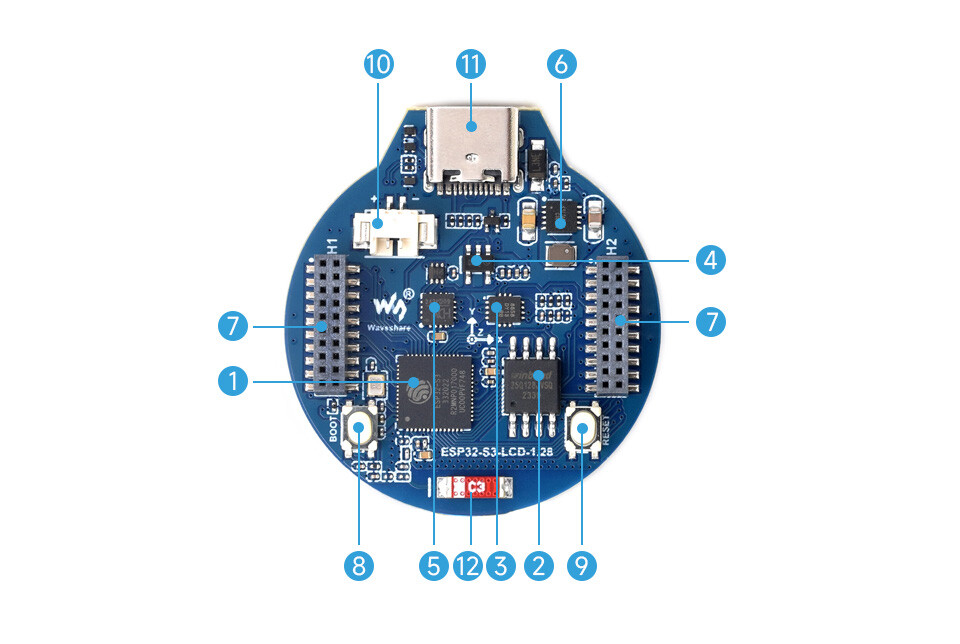

Hvad er ombord?

1. ESP32-S3R2 SoC med Wi-Fi og Bluetooth, op til 240 MHz driftfrekvens, med integreret 2 MB PSRAM
2. W25Q128JVS 16 MB NOR-Flash
3. QMI8658 6-akse IMU består af et 3-akse gyroskop og en 3-akse akselerationsmåler.
4. ME6217C33M5G 800-mA-udgang, lavt dropout, høj afvisningsgrad
5. CH343P USB-zu-UART-chip
6. ETA6096 Hochleistungsfähiger Lithium-Batterielademanager

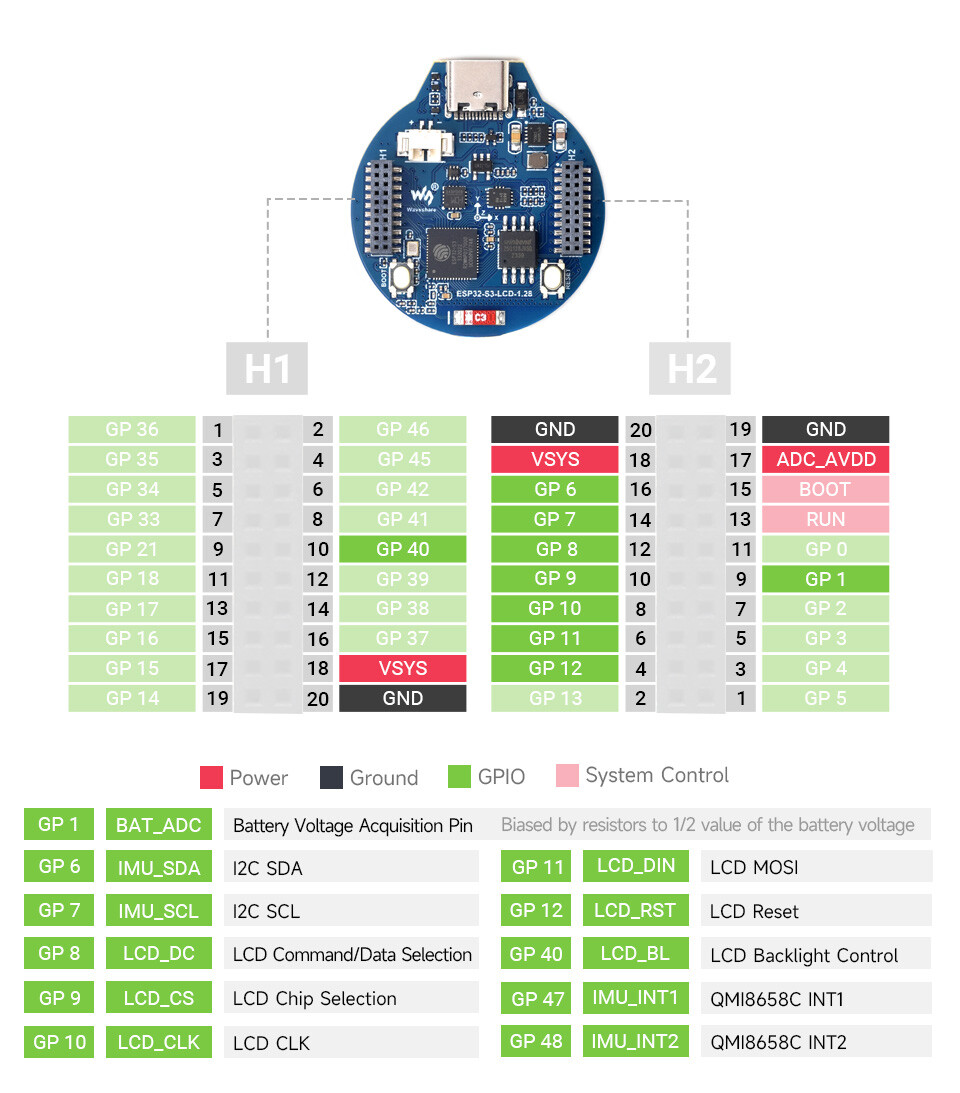

7. Stifttyp med 1,27-mm-raster Tilpasning af flere GPIO-pins
8. Boot-knap Tryk på dette for at gå i download-tilstand før nulstilling
9. TILGANGSTAST
10. Mx1,25-batteritilkobling MX1,25 2P-anslutning, til 3,7 V lithiumbatteri, understøtter opladning og afladning
11. USB-Type-C-ansluget USB til UART, til programmering og protokolldrift
12. 2,4-GHz-keramikantenne

Wiki:www.waveshare.com/wiki/ESP32-S3-LCD-1.28

Leveringsomfang

• ESP32-S3-LCD-1,28 x1
