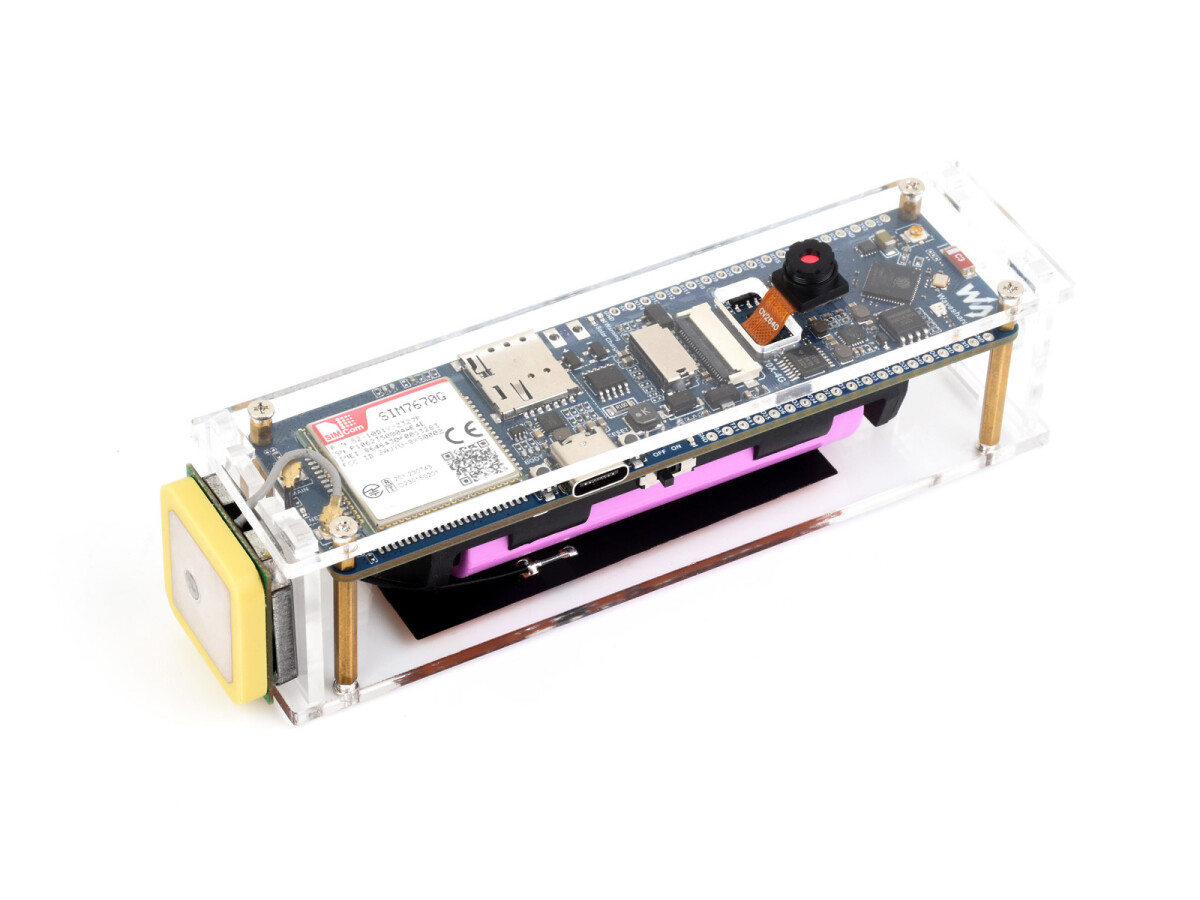

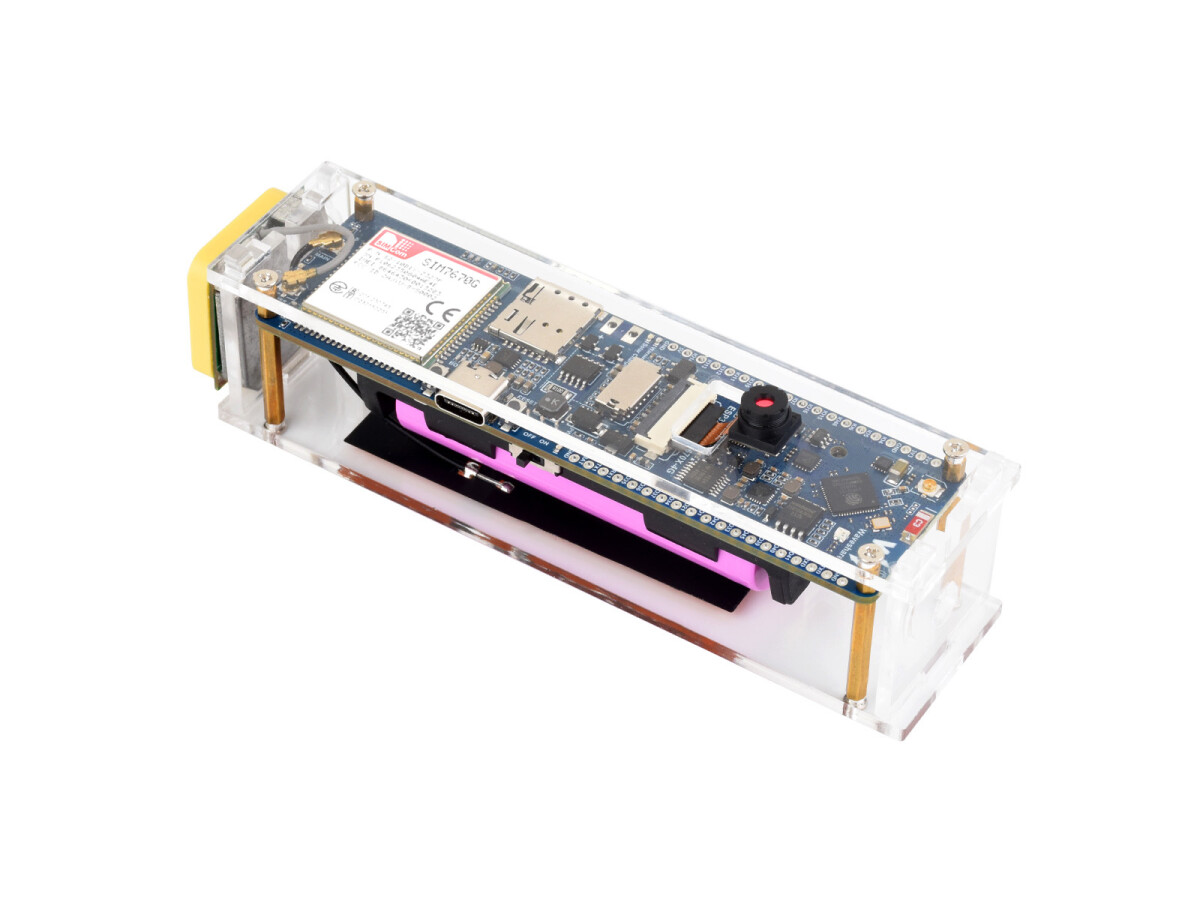

WaveShare ESP32-S3 SIM7670G 4G Udviklingskort Understøttelse LTE Cat-1 / WiFi / Bluetooth / GNSS Positionering

Det ESP32-S3-SIM7670G-4G Et multifunktionelt og kraftfuldt mikrocontroller-udviklingskort udviklet af Waveshare med integreret SIM7670G 4G-kommunikationsmodul, integreret OV-serie kamera interface og TF-kort slot, farverige RGB-LED, 18650 batteriholder (18650-batteri er IKKE inkluderet), batterispenning måler IC, solpanel opladningsinterface og andre perifere enheder. Bruger ESP32-S3R2 chippen, der har energiebesparende WLAN og BLE 5.0, integreret ekstern 16 MB Flash og 2 MB PSRAM, integreret hardware krypteringsaccelerator, tilfældig tal generator, HMAC og digital signatur modul indbygget for at opfylde sikkerhedskravene i IoT. Udstyret med SIM7670G Cat-1 4G kommunikationsmodul for at opnå en mobil netværksforbindelse og opfylde de lavenergikrav til IoT, mobile enheder, udendørs overvågning, smart home og andre applikationer.

Bemærk: Det er ikke tilladt at sende dette produkt eller yde teknisk support til følgende lande/regioner, da SIMCOM, producenten af modulet, har forbudt det: Iran, Nordkorea, Cuba, Sudan, Syrien.

• Bruger ESP32-S3R2-chippen med den kraftfulde Xtensa® 32-bit LX7 Dual-Core-processor, der kan køre ved 240 MHz.
• Indbygget 512 KB SRAM, 384 KB ROM, 2 MB PSRAM og 16 MB Flash-hukommelse
• Integrieret trådløs 2,4-GHz-WLAN og Bluetooth LE Dual-Mode kommunikation med fremragende HF-ydelse
• Udstyret med SIM7670G mobilmodul, understøtter 4G Cat-1 netværk, GNSS positionering og andre funktioner.
• Onboard-USB-Schalt-IC og DIP-kontakter til at skifte til USB-grænsefladen på SIM7670G, egnet til forbindelse med en PC via DFÜ til internet eller debugging af SIM7670G-modulet.
• Indbygget Lithium-batteriladning, solcelleopladning, energistyring, måling af batterikapacitet og tilhørende beskyttelseskredsløb, understøtter USB- og solcelleopladning med realtidsmåling af batterikapaciteten

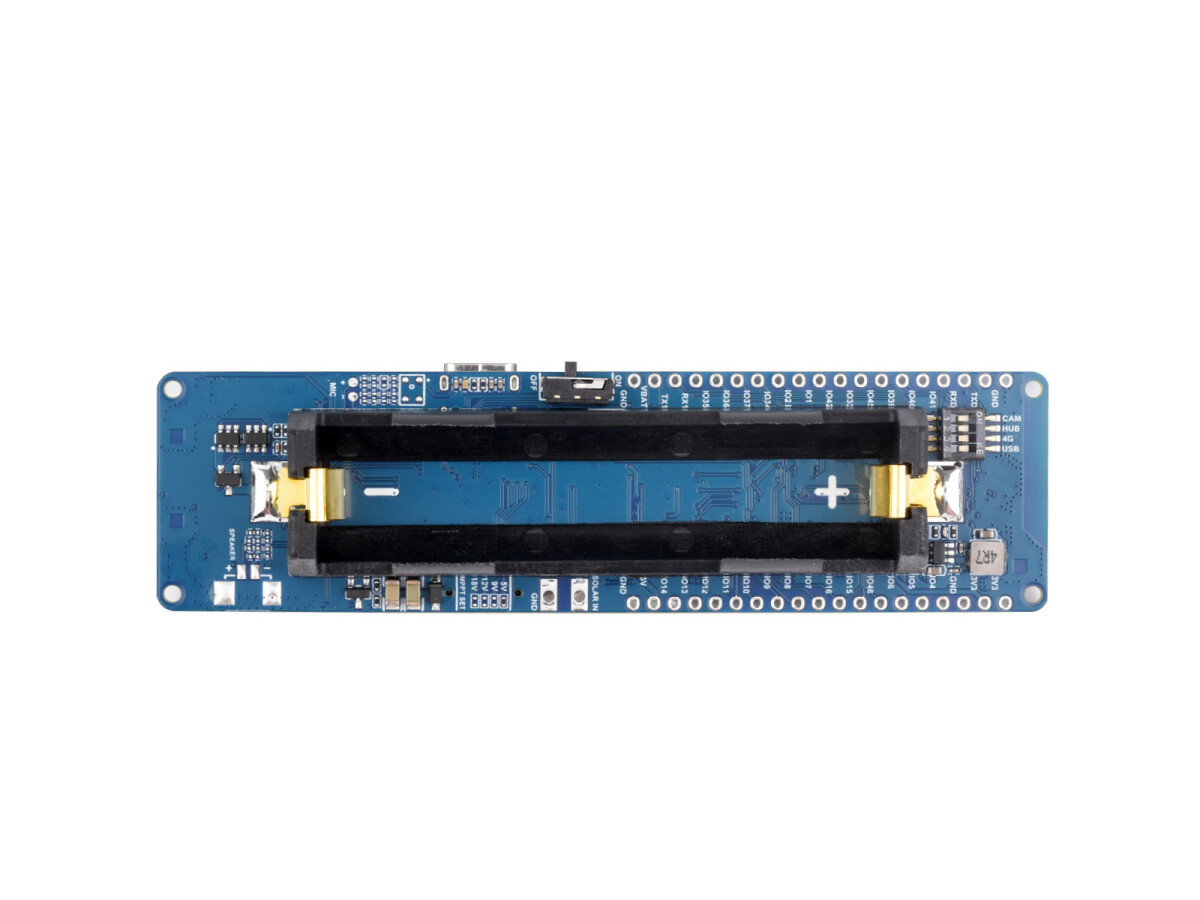

• Integreret 18650-batteriholder (18650-batteri er IKKE inkluderet), justerbar VBAT-pin-header til tilslutning af en ekstern 3,7V lithiumbatteri, med polaritetsbeskyttelse
• Rijke perifere grænseflader som kamera interface, TF-kort slot, USB-port, 38PIN header osv., nemt at udvide og opnå forskellige funktioner.
• Flere integrerede DIP-kontakter til at tænde/slukke for kameraet, skifte mellem USB-kanaler for at undgå interface-konflikter og tænde/slukke for enkelte kredsløb for at reducere strømforbruget
• Leveres med en højpræcis GNSS-keramisk antenne, en ESP32 OV5640-kamera, et akrylgekab osv. og muliggør enkel udvikling af forskellige applikationer.

Kommunikationsparametre

• Frekvensområde:
  • LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
  • LTE-TDD: B34, B38, B39, B40, B41
• GNSS: GPS, BeiDou, GLONASS, Galileo

Driftsparametre

• Strømforsyningsmetode: USB-stik, 18650-lithiumbatteriholder (18650-batteri er IKKE inkluderet), stikkontakt
• Strømindgang: 5 V (USB-stik / 5-V-stiftkontakt) 3,7–4,2 V (18650-lithiumbatteriholder / VBAT-stiftkontakt)
• Logikniveau: 3,3 V

Wiki:www.waveshare.com/wiki/ESP32-S3-SIM7670G-4G

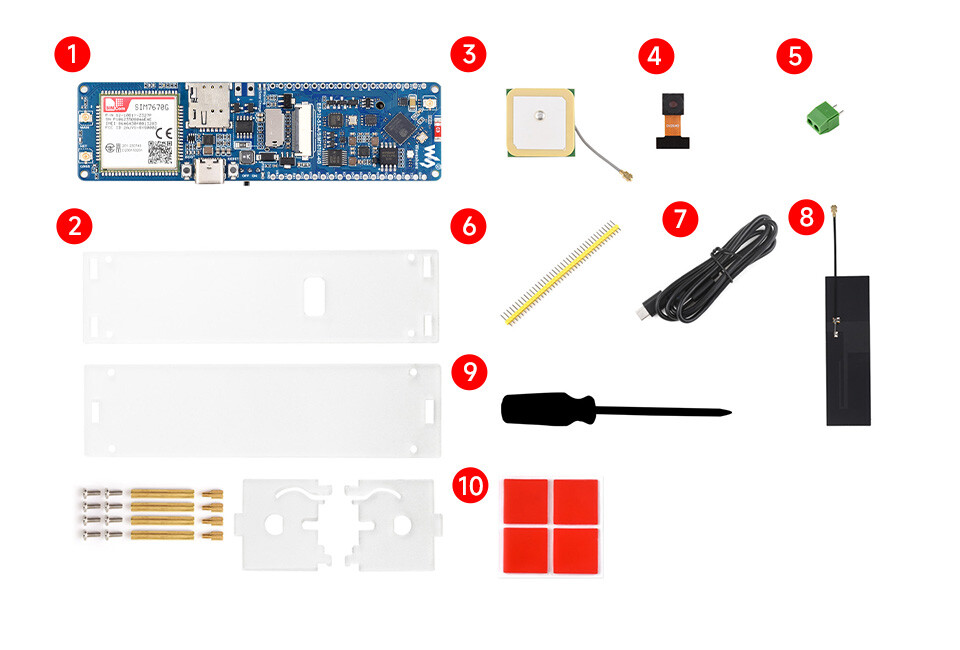

Leveringsomfang

1. ESP32-S3-SIM7670G-4G x1
2. Transparent akrylhus og skruepakke x1
3. GNSS Keramikantenne x1
4. ESP32 OV5640 Kamera x1
5. 2P-skrueterminal x1
6. 40PIN gul lige stik x1
7. USB-Type-A-til-Type-C-kabel 1 m x1
8. FPC-antenne x1
9. Skruetrækker x1
10. Dobbeltsidet tape (4 stk) x1

Downloads
