WaveShare Audio Udvidelsesmodul til Raspberry Pi Pico Hovedtelefon/Højttalerudgang

Det Pico Audio er en Audio-udvidelsesmodul for Raspberry Pi Pico, som indeholder PCM5101A lavstrøms stereodekoder og bruger I2S-bussen til at overføre audiosignaler. Det understøtter et bredt udvalg af lydsamplefrekvenser og muliggør samtidig output af hovedtelefon- og højttalersignaler.

• Standard Raspberry Pi Pico Header, understøtter Raspberry Pi Pico-serien
• Standard 3,5 mm Audiobuchse til tilslutning af eksterne hovedtelefoner
• Dobbeltkanal højtalerterminal, til direkte styring af højttalere
• 8~384000 Hz lydsamplefrekvens
• Stereo-lyd effekt udgang
• Brug af 3-tråds I2S, effektiv reduktion af EMI
• Leveres med udviklingsressourcer og manual (Raspberry Pi Pico Audio Play Code, lydkort kode)

Specifikationer

• Driftsspænding: 5V
• Logikniveau: 3,3 V
• Audio-dekoder: PCM5101A
• Audiobus: I2S
• DAC-signal-til-støj-forhold: 106 dB
• Højttalerforstærker: 2,6 W/kanal (4 Ω BTL)
• Raspberry Pi Pico er IKKE inkluderet.

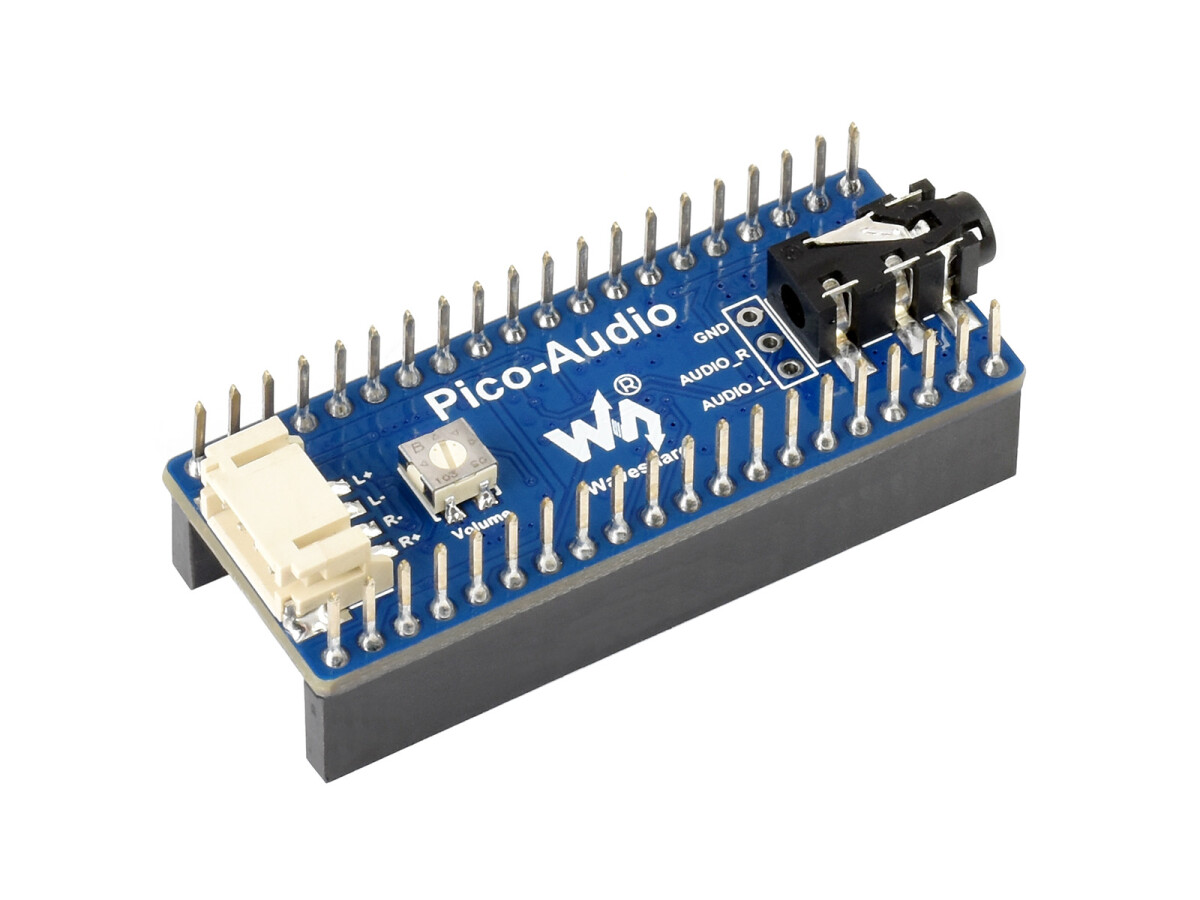

Hvad er ombord?

1. Dualkanal 4-leder højttalerterminal
2. Justerbar SMD-modstand til lydstyrkejustering af højttaleren
3. Punkter for at observere lyddekoderudgangen
4. 3,5 mm standard hovedtelefonstik
5. RT9193-33 3,3-V-Lineærregulator

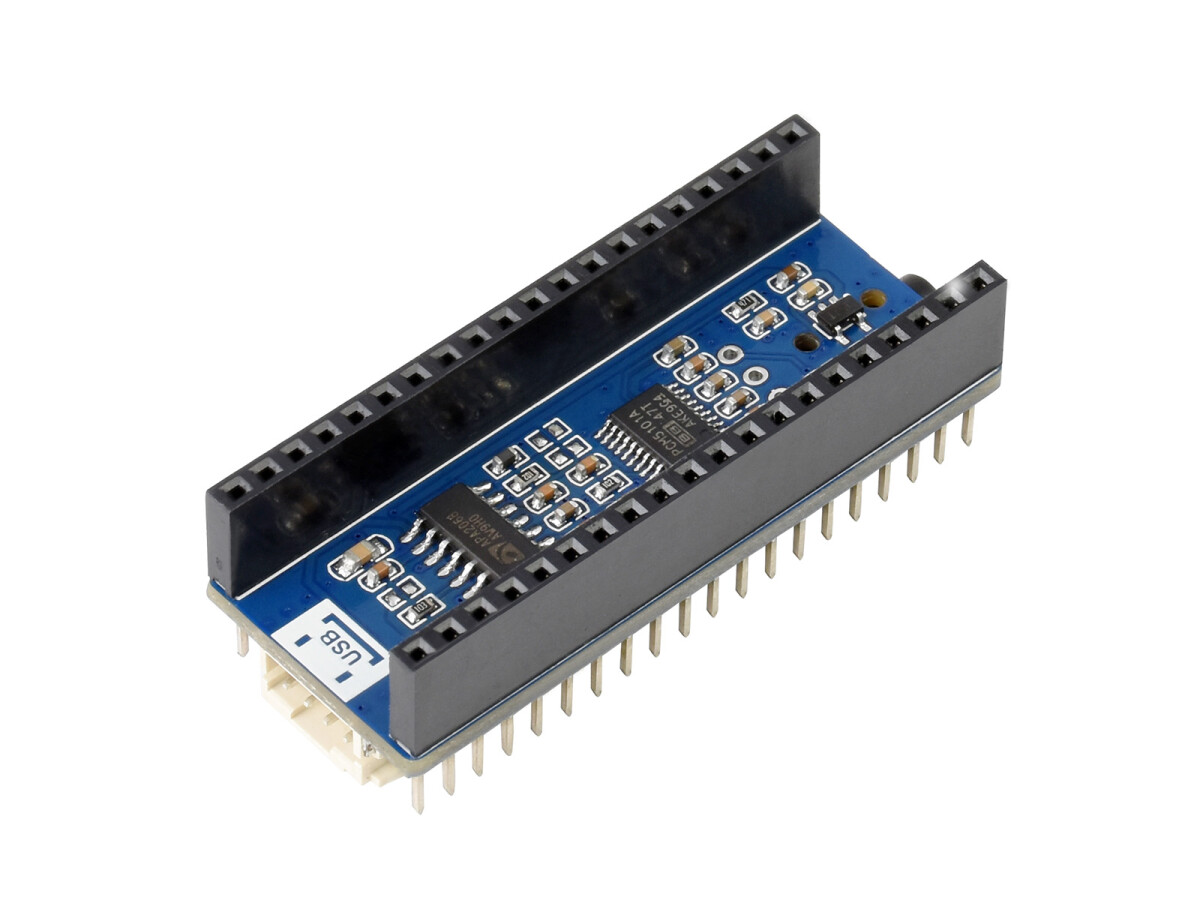

6. PCM5101A lyddekoder, 3-tråds I2S-bus
7. APA2068 Audio Forstærker

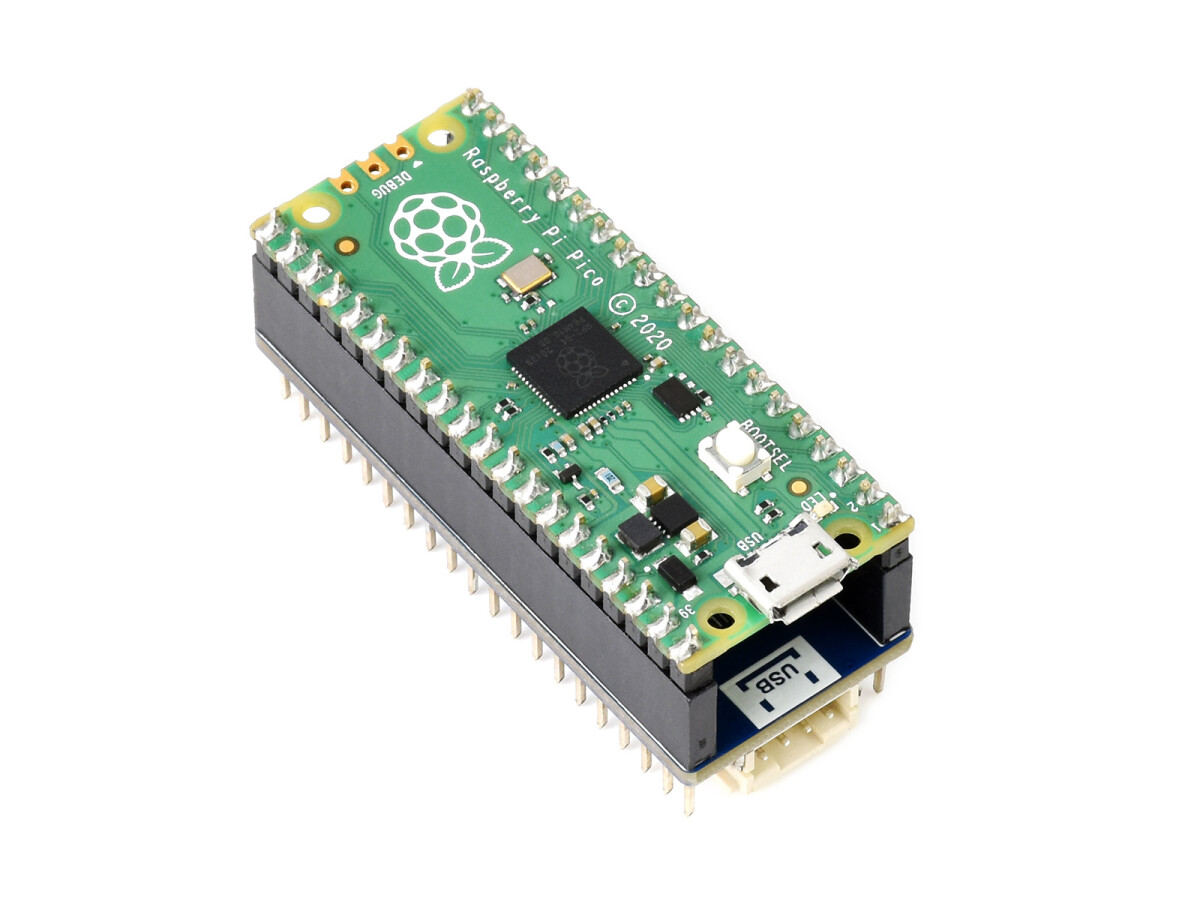

8. Raspberry Pi Pico header til tilslutning af Raspberry Pi Pico, moduldesign

WIKI: www.waveshare.com/wiki/Pico-Audio

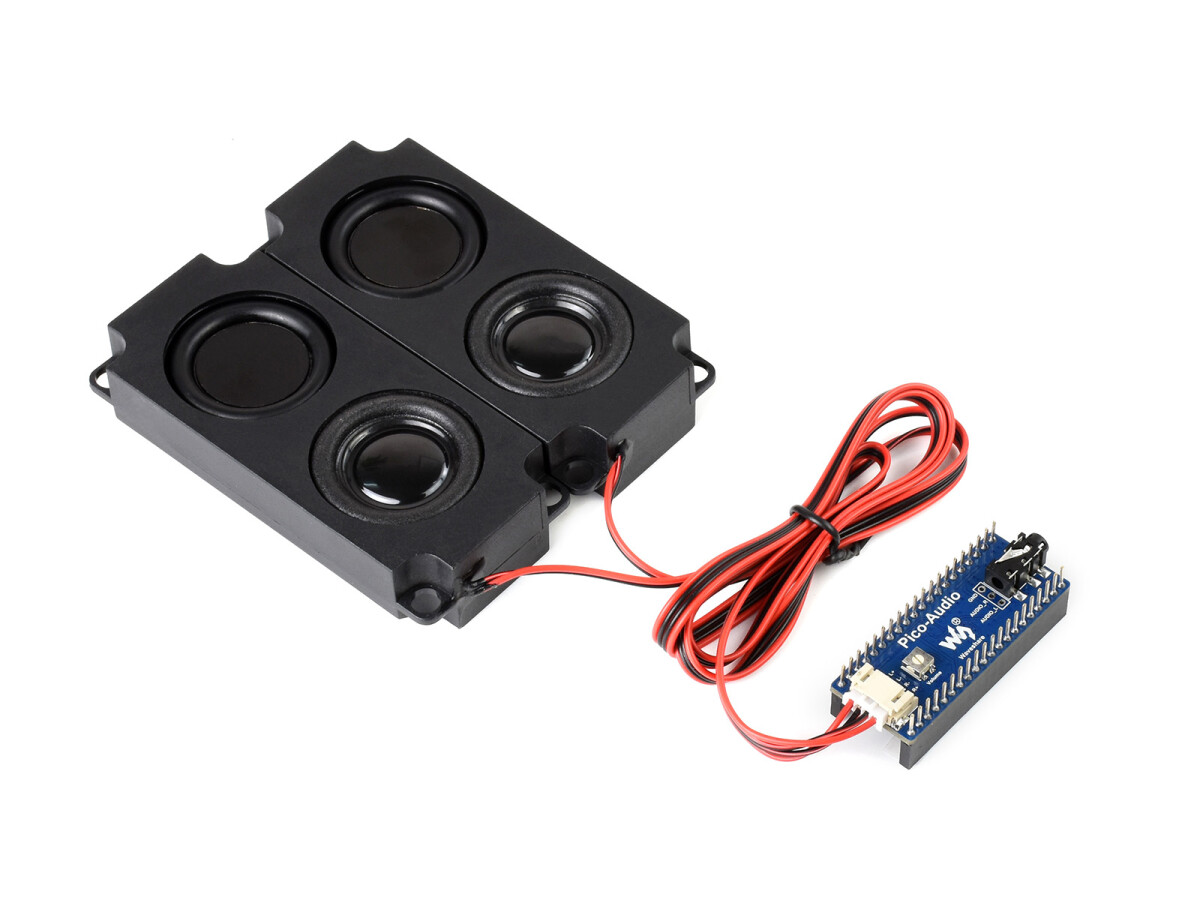

Leveringsomfang

1. Pico-Audio x1
2. 8Ω 5W højtaler x1
