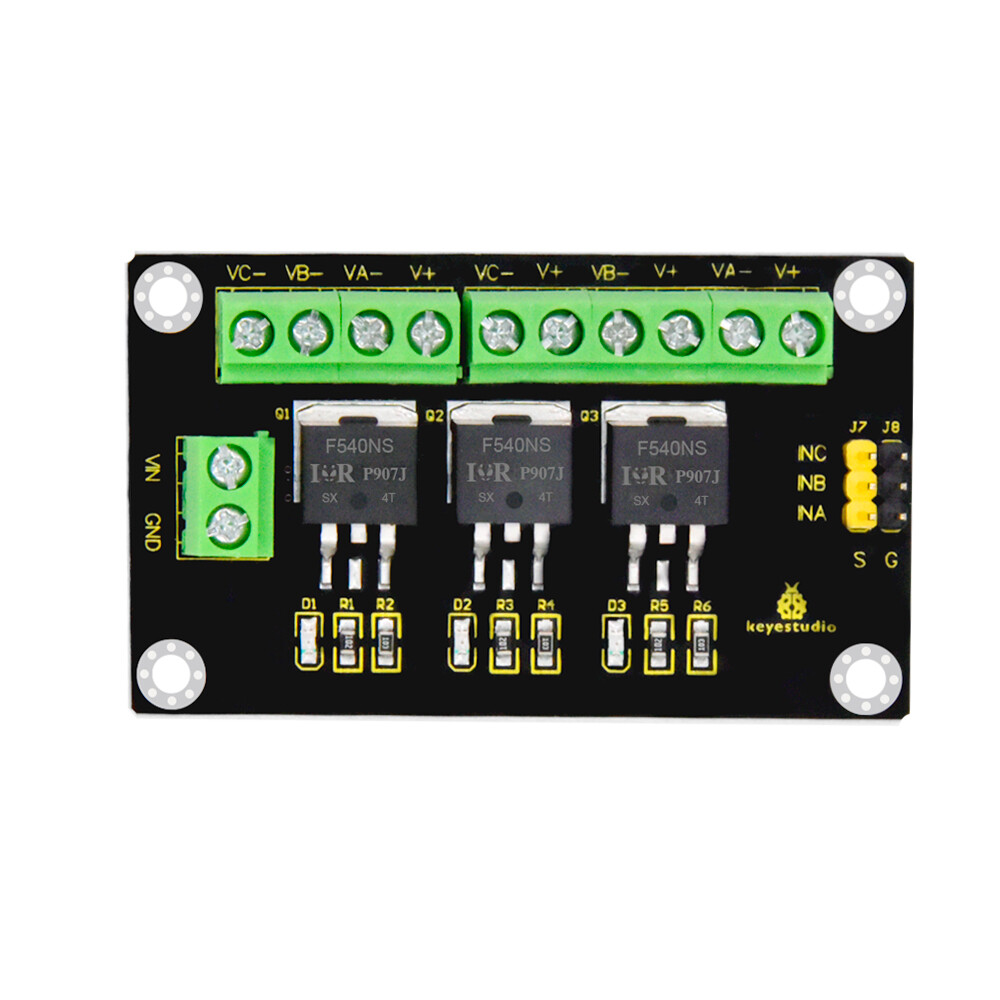

Keyestudio 3-kanals IRF540NS højstrøms MOSFET-modul til Arduino

Det Keyestudio 3-kanal IRF540NS Storstrøm MOS-modul bruger en 3-kanals MOSFET-kontaktor, som bruges til at styre stor strøm med lav strøm, ligesom et relæelement.

Kan bruges til at drive servoer, store strømførende LED’er osv.

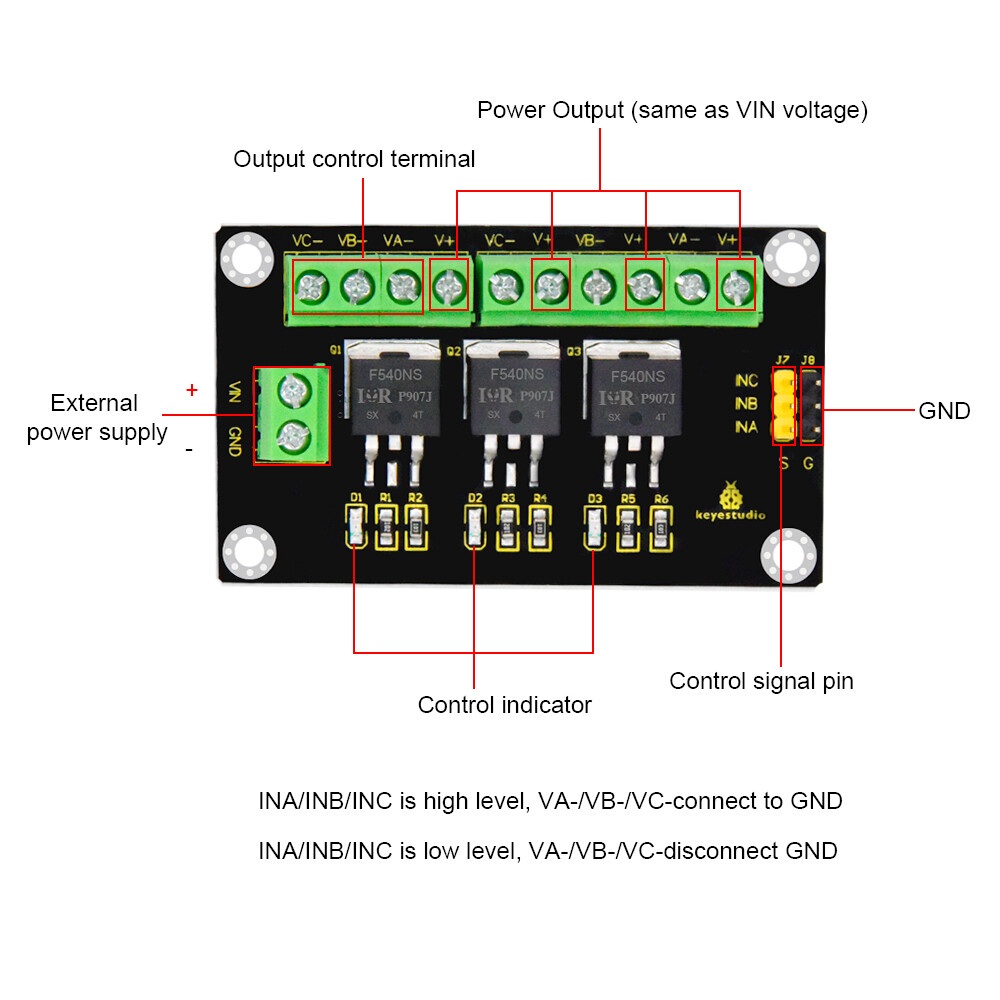

Ved brug skal spændingen på mindre end 40V indtastes i klemmeblokken VIN/GND. Spændingen i blokken V+ er lig med spændingen i blokken VIN.

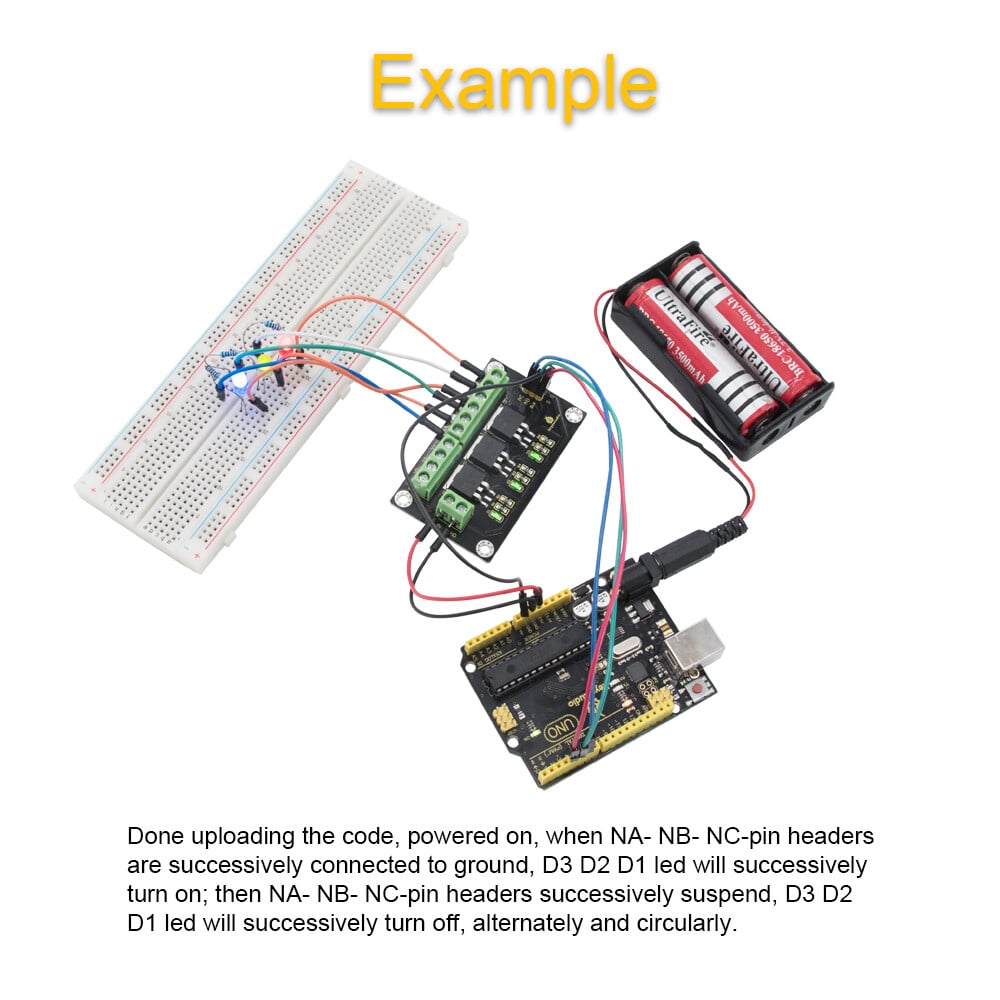

Vi kan styre HIGH- eller LOW-niveauet af stiftsystemet INA INB INC for at bestemme, om der er en forbindelse til jord.

Når INA-, INB- og INC-stiftpladerne er forbundet med jord ved HØJ, tændes D1, D2 og D3-LED’erne; når de er forbundet med jord ved LAV, slukkes D1, D2 og D3-LED’erne.

Modulet leveres med fire 3 mm monteringshuller, som gør det nemt at fastgøre det til andre enheder.

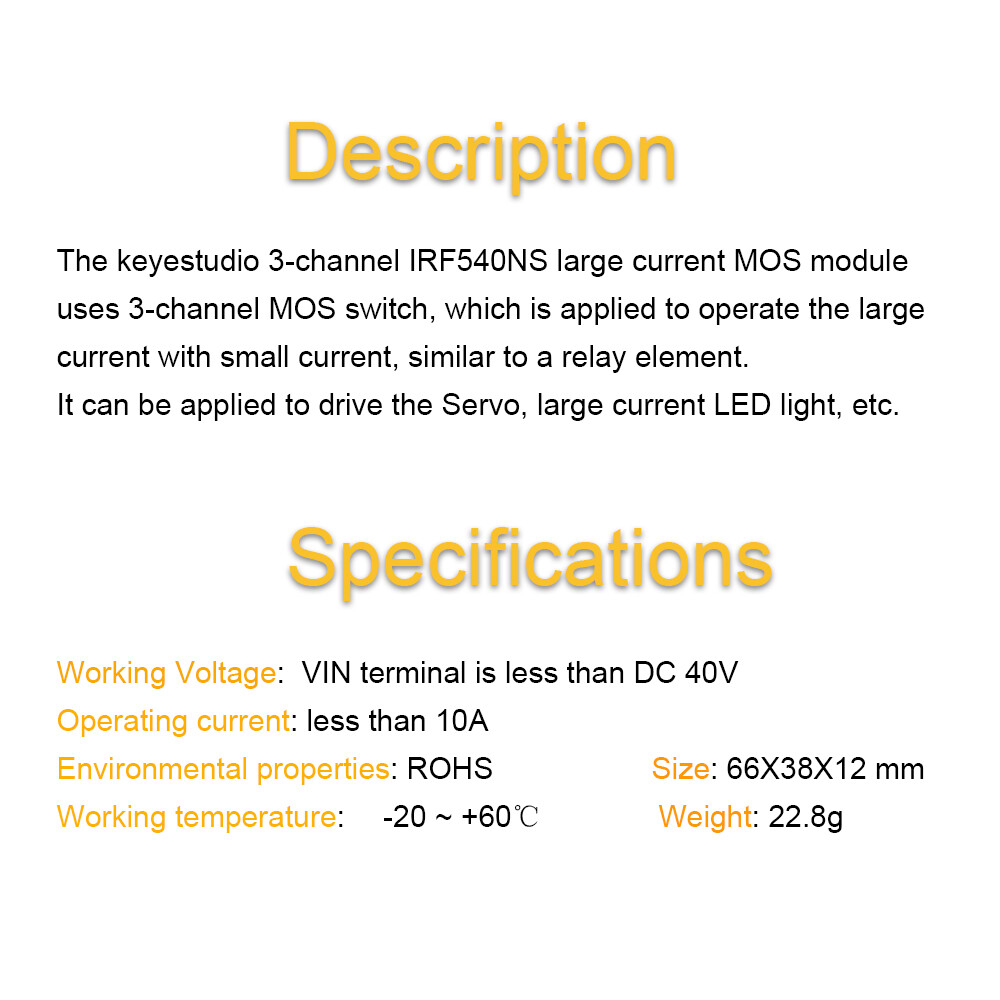

Tekniske detaljer

• Driftsspænding: VIN-terminalen er mindre end DC 40V
• Driftstrøm: mindre end 10A
• Driftstemperatur: -20 ~ +60?
• Mål: 66mm * 38mm * 12 mm
• Vægt: 22,8 g
• Miljøegenskaber: ROHS

Downloads

• Datenblatt
