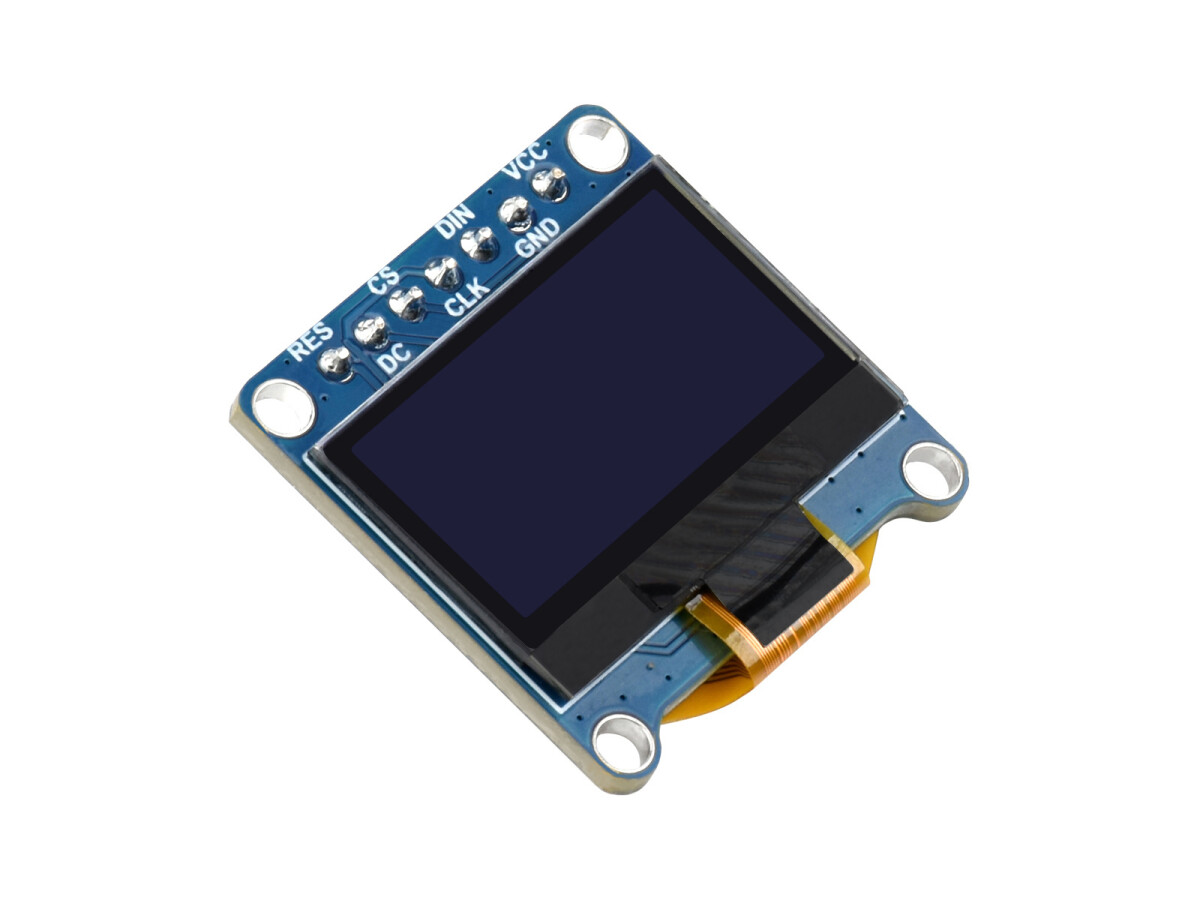

WaveShare 0,96 Zoll OLED-displaymodul Gul/Blå 128×64 SPI I2C

0,96 Zoll OLED-displaymodul (C), 128 x 64 opløsning, indbygget SSD1315-driverchip, SPI/I2C-kommunikation

• Størrelse: 0,96″
• Opløsning: 128 x 64
• Displayfarve: gul & blå (to blokke)
• Interface: SPI/I2C
• Display: OLED
• Driver: SSD1315

Funktioner

• Meget smal ramme, kompakt størrelse, med indbygget spændingsomformer
• Unterstütter 4-polig SPI- og I2C-interface, bedre kompatibilitet, hurtigere datahastighed
• Driftsspænding: 3,3V / 5V
• SKÆRM: OLED
• Opløsning: 128 x 64 pixels
• PIXELSTØRRELSE: 0,15 x 0,15 mm
• Kommunikationsinterface: 4-leder SPI / I2C
• Driver: SSD1315

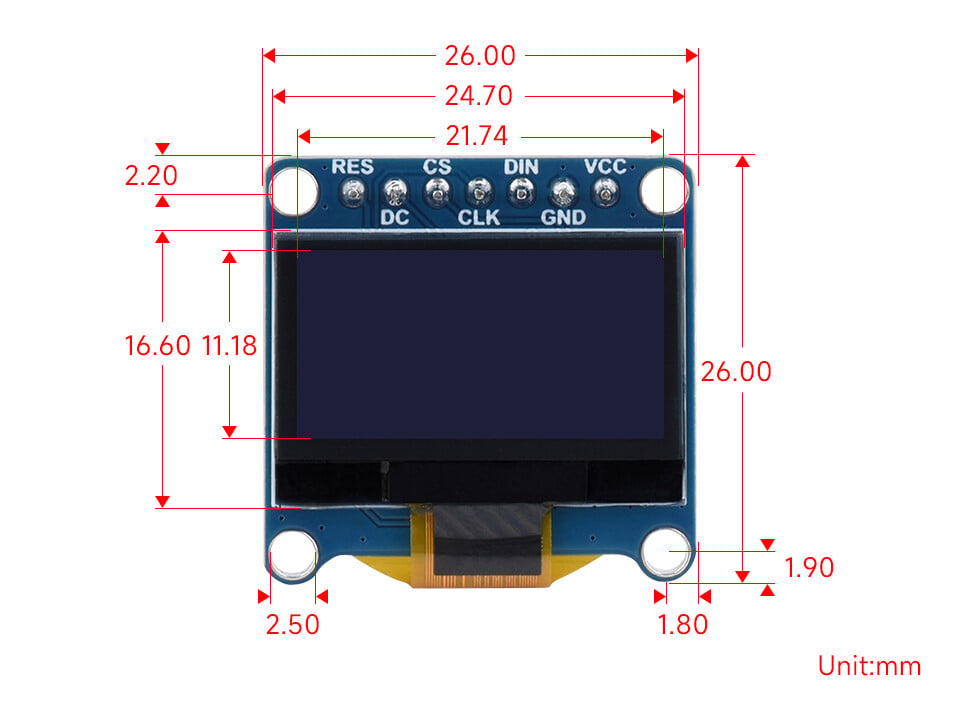

• Skærmstørrelse: 21,74 x 11,18 mm
• Modulstørrelse: 26,00 x 26,00 mm
• Displayfarve (C): øvre gul og nedre blå

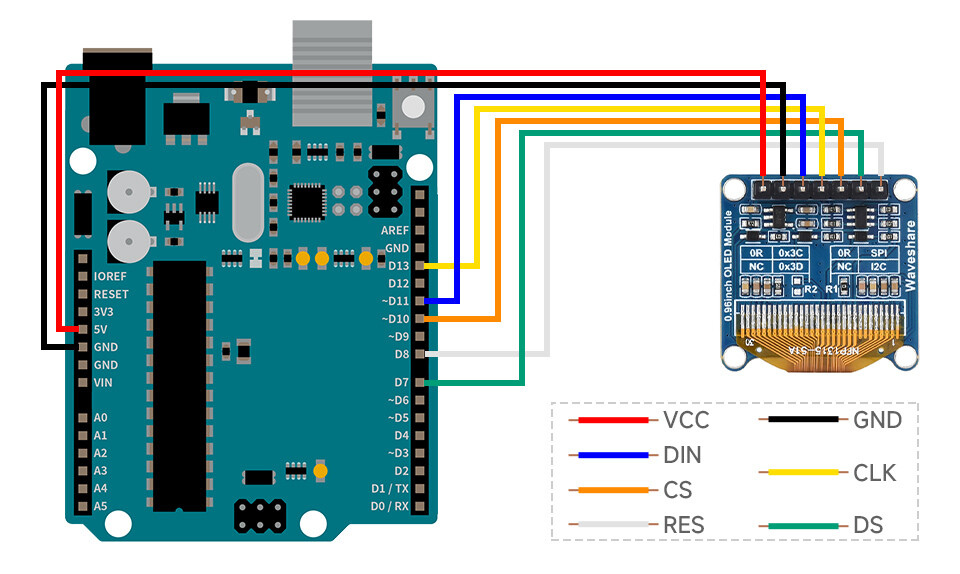

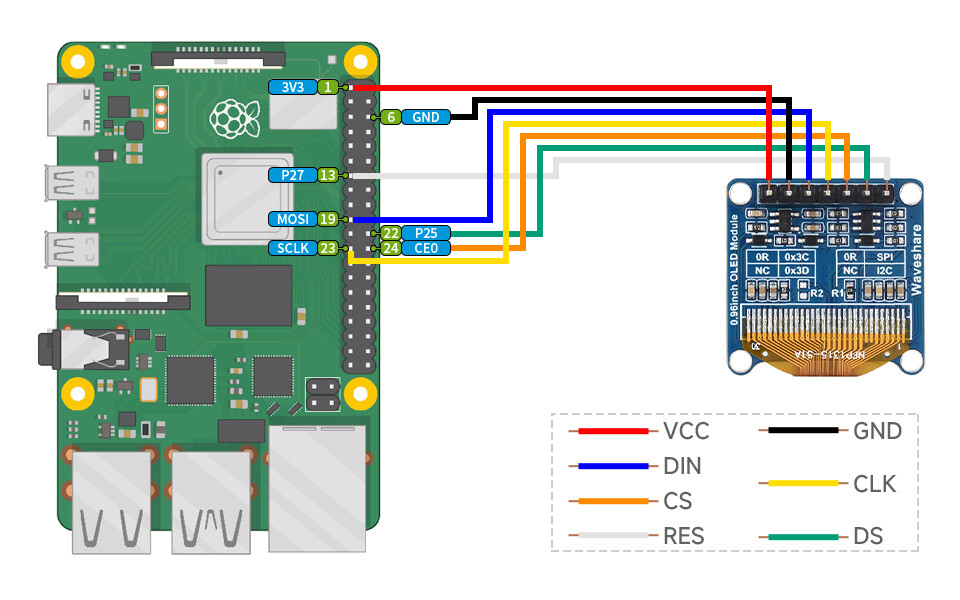

Styring

• RES: Reset, lav aktiv
• DC: Data-/Befehlsauswahl (höch für Daten, niedrig für Befehle)
• CS: Chipvalg, Lav aktiv
• CLK: Clock-indgang
• DIN: Dataindtastning
• GND: Jord
• VCC: Strømforsyning (3,3 V / 5 V indgang)

Wiki: www.waveshare.com/wiki/0,96 Zoll OLED-modul

Leveringsomfang

• 0,96 Zoll OLED-displaymodul (C) x1

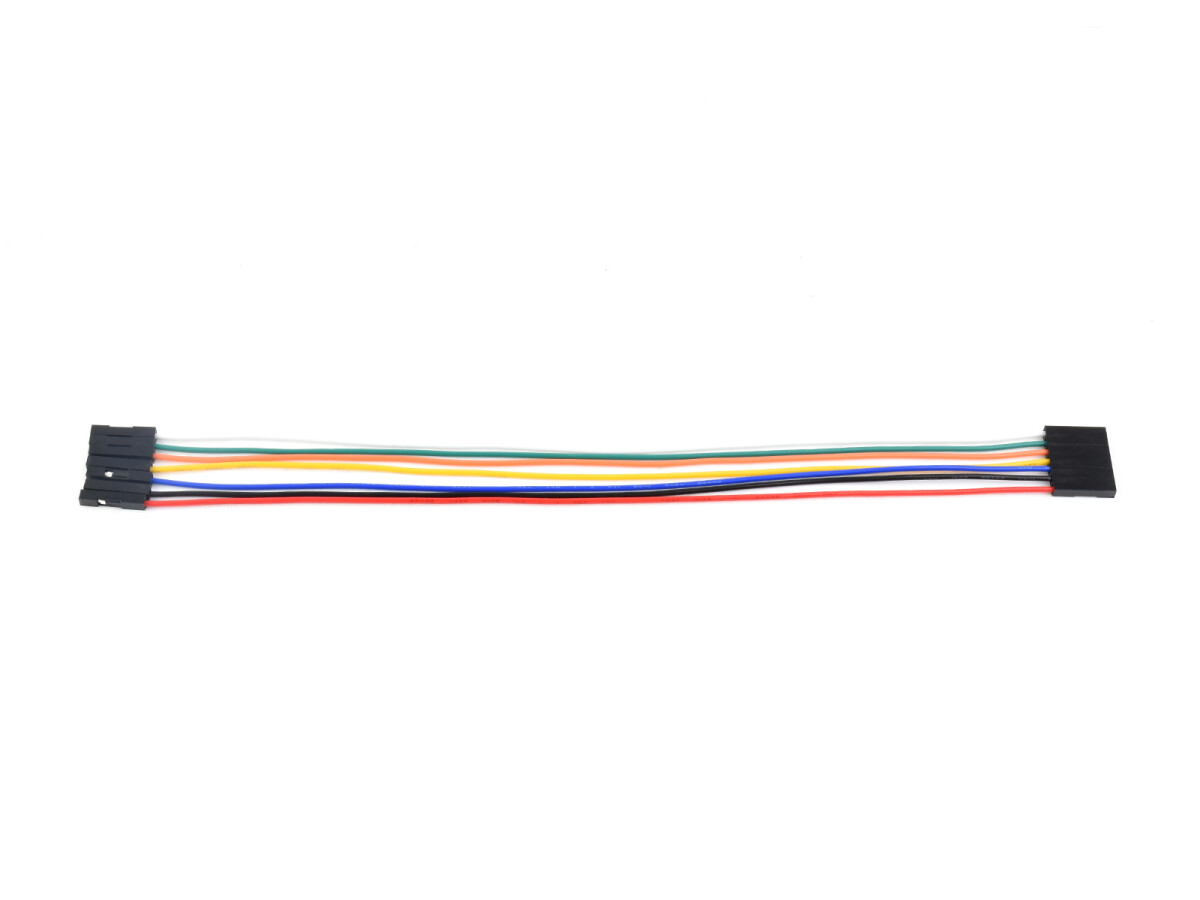

• Overbrokabel, stik-stik, 7PIN x

Downloads

• WikiHersteller-Wiki

Yderligere information
