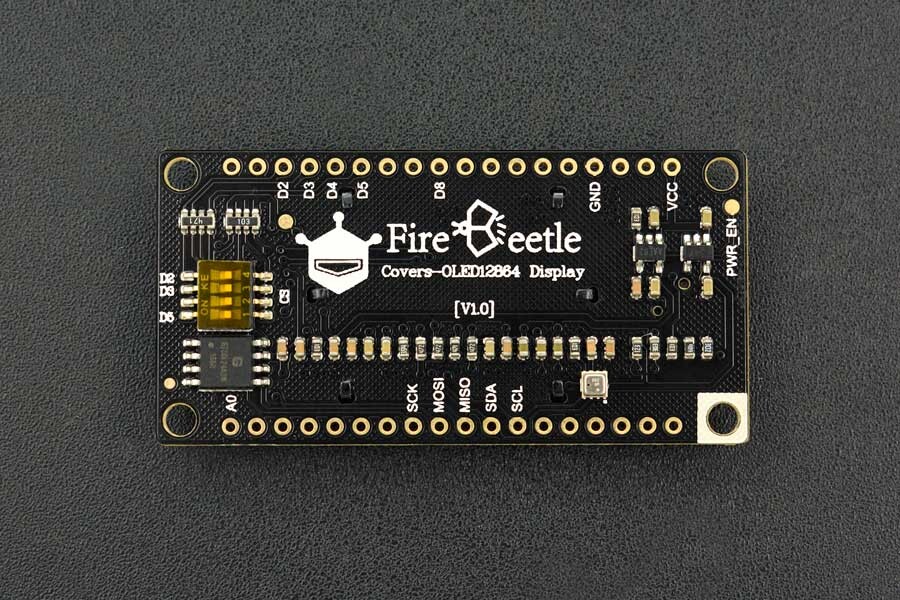

DFRobot OLED 128×64 Display (SSD1360) til Firebeetle-serien

DFRobot FireBeetle-Serien er et udviklingskort med lavt strømforbrug, der er designet til IoT-projekter. Dette FireBeetle-cover-displaymodul er kompatibelt med OLED med en opløsning 128×64 og en ny version af SSD1360-Integrieret med driver-IC’er, bruger en I2C-interface og understøtter Arduino-Bibliotek og microPythonKodningsprogram, fuldt kompatibelt med Gravity I2C OLED-2864-skærm.

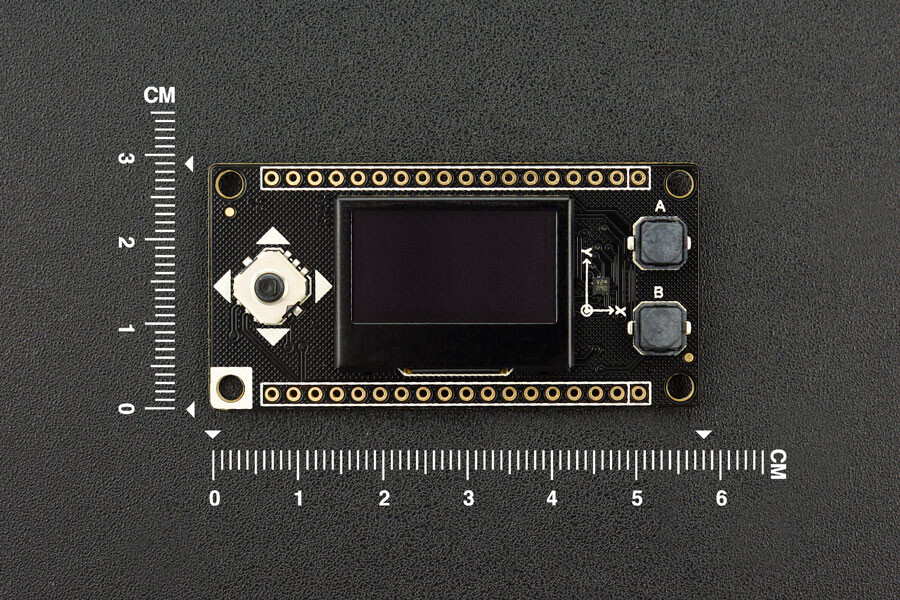

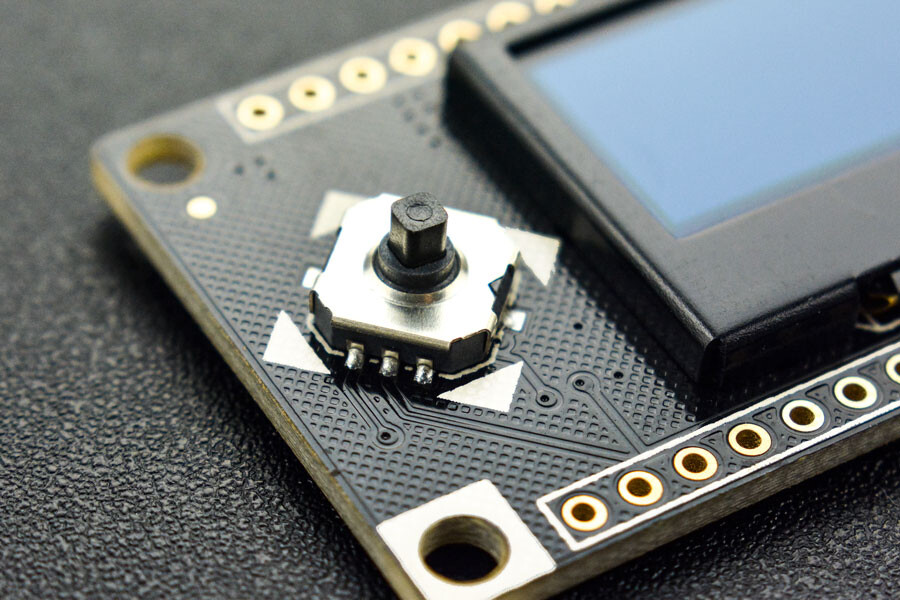

OLED-skærmen har en beskyttelsesramme, der beskytter skærmen og forhindrer, at fingrene ridser kanten af glasset. OLED 12864-displaymodulet integrerer også den fler-sprogsskriftbibliotekschip GT30L24A3W og den treakselige accelerometer BMA220. Derudover har FireBeetle Covers-OLED12864-skærmen en analog retningsknap og to uafhængige digitale knapper A og B.

FUNKTIONALITET

• Unterstützung für Mehrsprachen-Schriften
• Indbygget 3-akse accelerometer

SPECIFIKATIONER

• Spændingsområde: 3,7 V–5,5 V
• 2 Benutzerknapper: Brug af den digitale port D4, D8-detektionsmode
• 5-fach-Schalter: Verwendung des Erkennungsmodus für analoge Port A0

Dreieksig accelerometer BMA220: I2C

• Databus: I2C
• Dimensioner: 0,079 x 0,079 x 0,035 tommer / 2 x 2 x 0,9 mm
• Opløsning: 6 Bit
• Område: 2/4/8/16g
• Strømforbrug: 250uA

OLED

• Model: UG-2864HLBEG01
• Mål: 0,96 tommer
• Farve: Blå
• Databus: I2C
• Pixel:128×64
• Font-Chip: GT30L24A3W
• Databus: SPI

Zeichensatz:

• GB18030 Forenklet kinesisk/Traditionelt kinesisk
• KSC5601
• JIS0208 Japansk
• 180 udenlandske skrifttyper
• Unterstützung für mehrsprachig Unicode
• IS08859 og CODESIDE
• Kinesisk tegnstørrelse: 12-punkts matrix, 16-punkts matrix, 24-punkts matrix
• Størrelse af udenlandske tegn: 16-punkts matrix, 24-punkts matrix
• Strømforbrug: 12 mA

FRAKTSLÆND

• Firebeetle Covers-OLED12864 Display x1
• 18-Pin 2,54-mm stikplade ×2
• Stiftsæt med 18 stifter, 2,54 mm lange ×2

Downloads

• DimensionAnleitung
• Product wikiHersteller-Wiki
