SparkFun Tryksensor BMP384 I2C SPI Qwiic

Der SparkFun Qwiic tryksensor er med tryksensor BMP384 udstyret med Bosch™. BMP384 udmærker sig ved højopløselige målinger (op til 21 bit) og bruger et med gel fyldt hulrum for at give ekstra modstand mod væsker (vand og andre kemikalier). Dette gør det til et fantastisk valg til overvågning af tryk i nærheden af vand eller i fugtige miljøer, selvom sensoren ikke vandtæt.

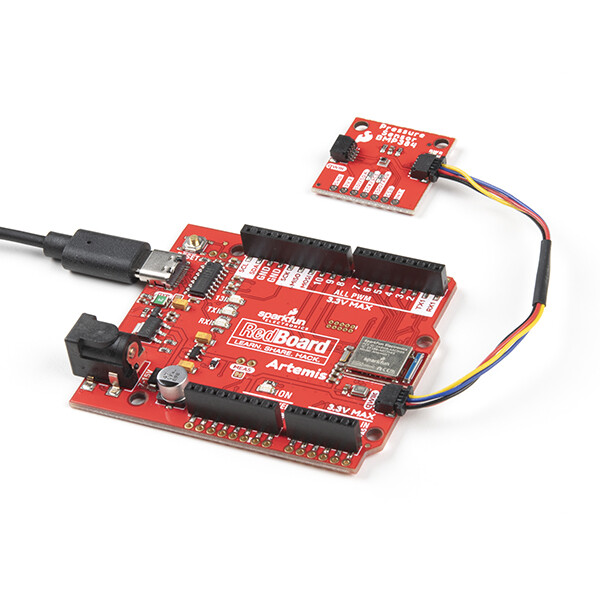

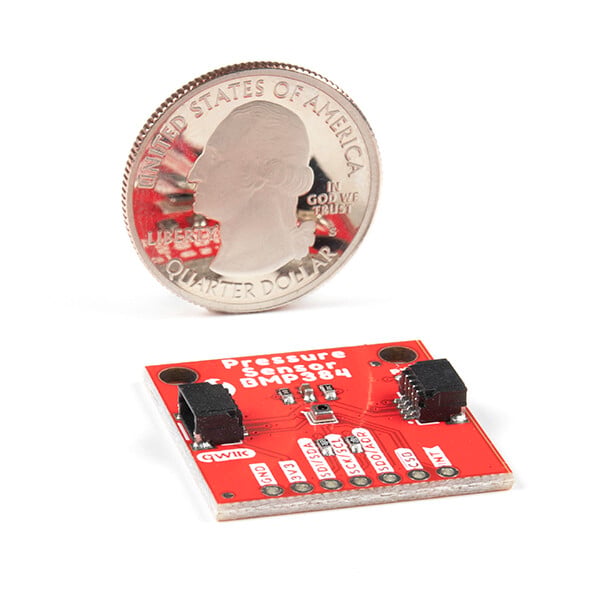

BMP384 tilbyder en fremragende nøjagtighed over et stort målområde (300 hPa til 1250 hPa og -40 til +85 °C) på et lille areal, der er kompatibelt med Qwiic Standard-Størrelse (1,0 tomme x 1,0 tomme) anvendt). Sensoren har også en justerbar oversampling-indstilling, et FIFO-buffer til at gemme op til 73 målinger samt en lavpasfilter, så brugerne kan tilpasse ydeevnen til applikationens krav. Qwiic-tryksensor kommunikerer standardmæssigt via I2C og bruger vores praktiske Qwiic-system, så der ikke er behov for at lodde den til resten af dit system. Vi har dog stadig stifter med en afstand på 0,1 tomme, hvis du foretrækker at bruge et breadboard, og vi understøtter også brugen af BMP384 via SPI.

BMP384 har tre driftsmodi: Søgmod, normalt og tvangsmode. I søgmod er sensoren i hviletilstand og forbruger ca. 2µA. I normaltilstanden skifter sensoren automatisk mellem måling- og standbyperioder og forbruger ca. 700 µA ved maksimal strømforbrug under målingerne. Den tvungne tilstand giver mulighed for direkte styring af målinger, så sensoren kan vækkes fra hviletilstand, udføre en enkelt måling og sætte enheden tilbage i hviletilstand.

Egenskaber:

• Forsyningsspændingsområde: 1,65 V – 3,6 V
• Nuværende lodtrækning:
  • 700µA – Spids under trykmåling
  • ~2 µA – Søvnstil
• Dataoverfartshastigheder:
  • I2C – 3,4 MHz
  • SPI – 10 MHz

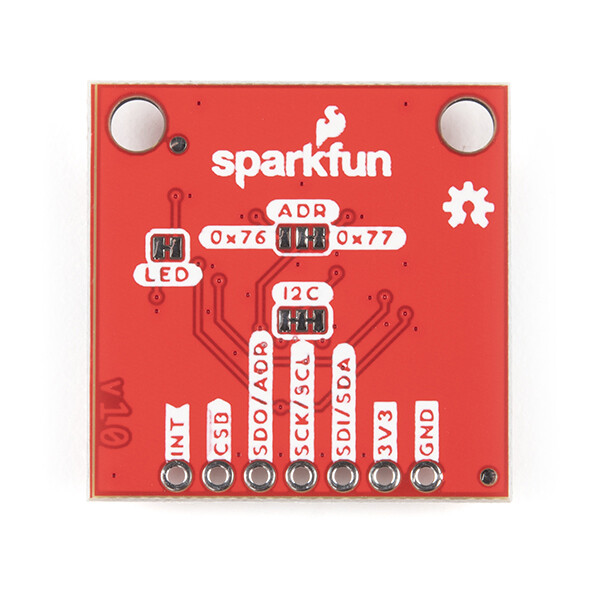

• I2C-adresse: 0x77 (Standard), 0x76 (alternativ)
• Internt temperatursensor
