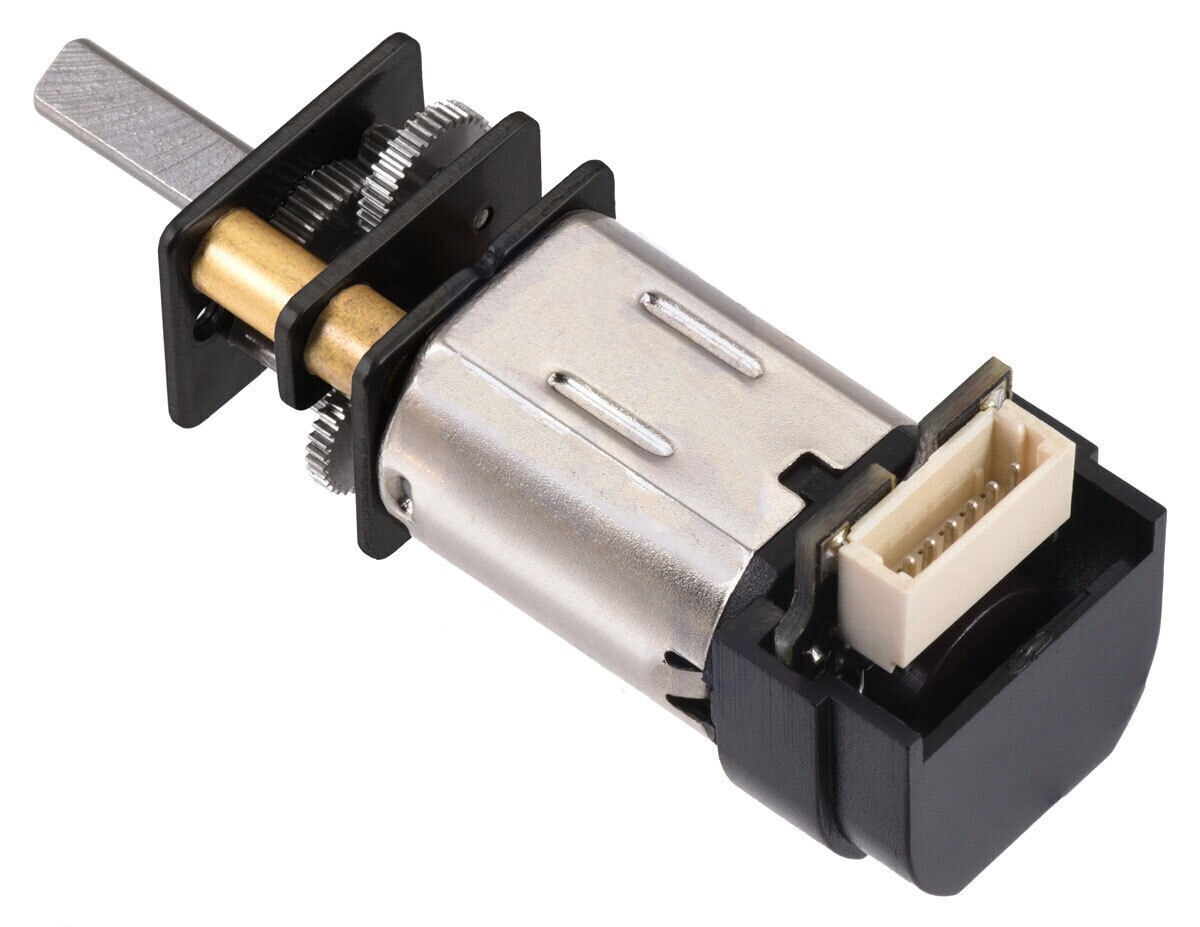

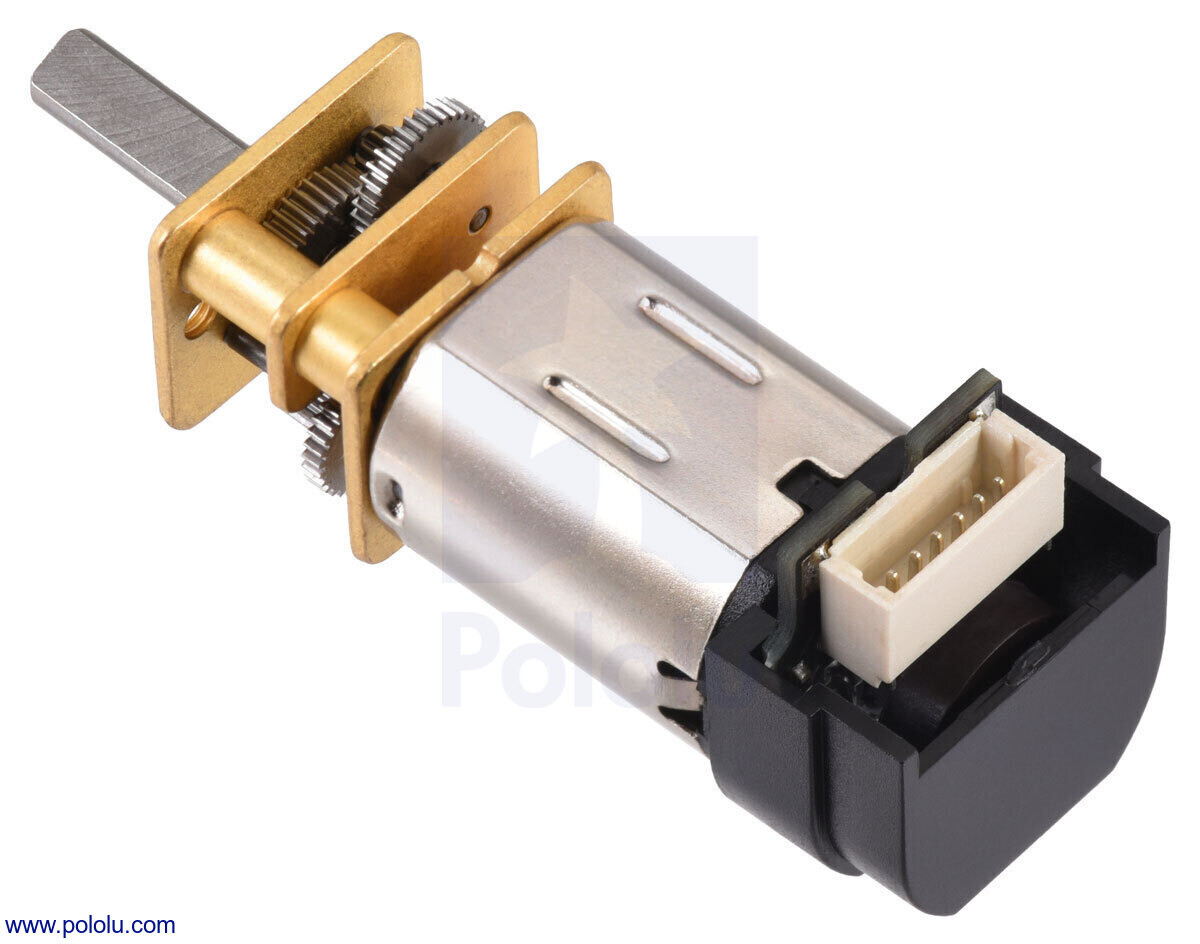

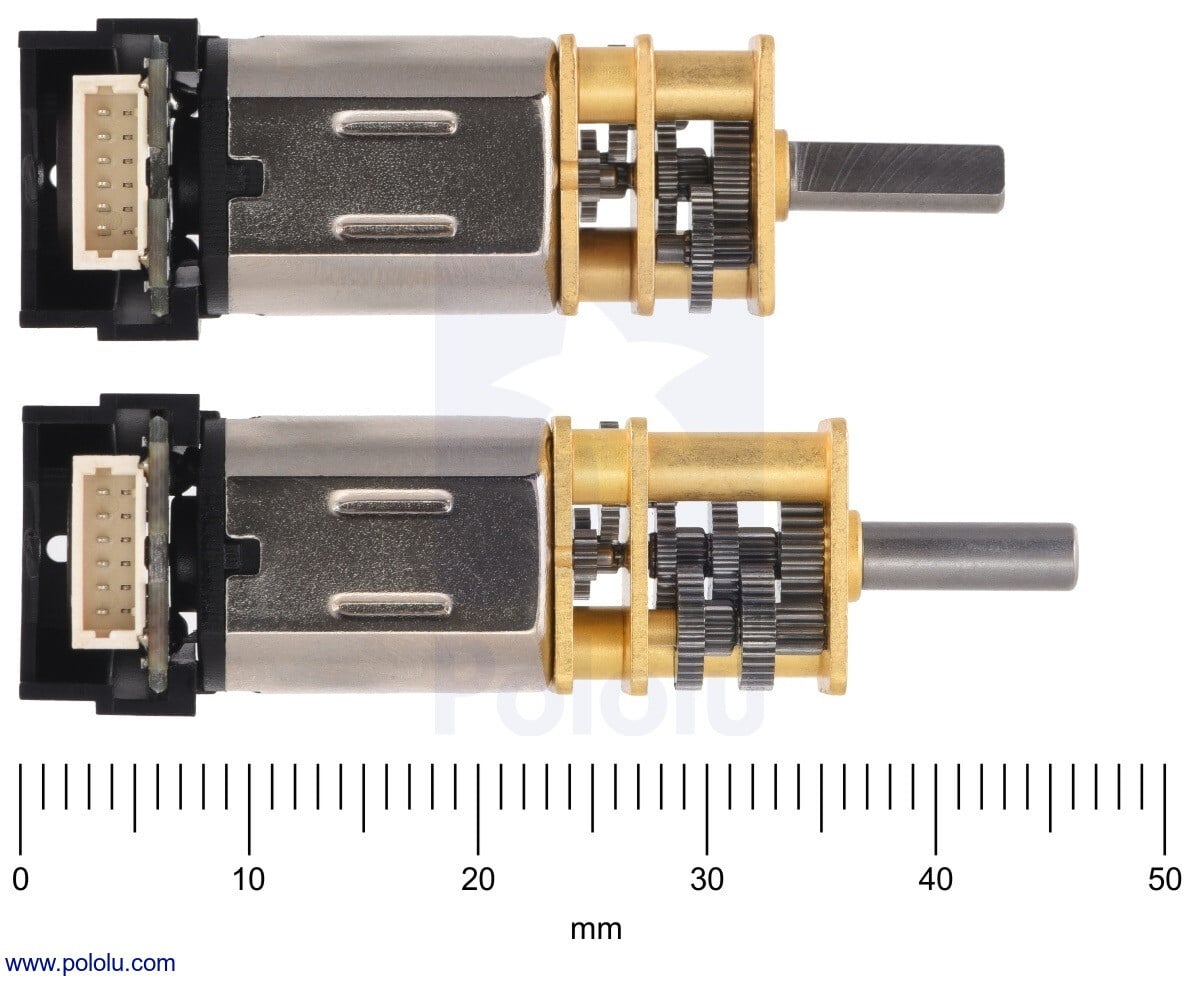

Pololu 380:1 Micro Metal Gear Motor HPCB 12V med 12 CPR Encoder Side Connector 5227

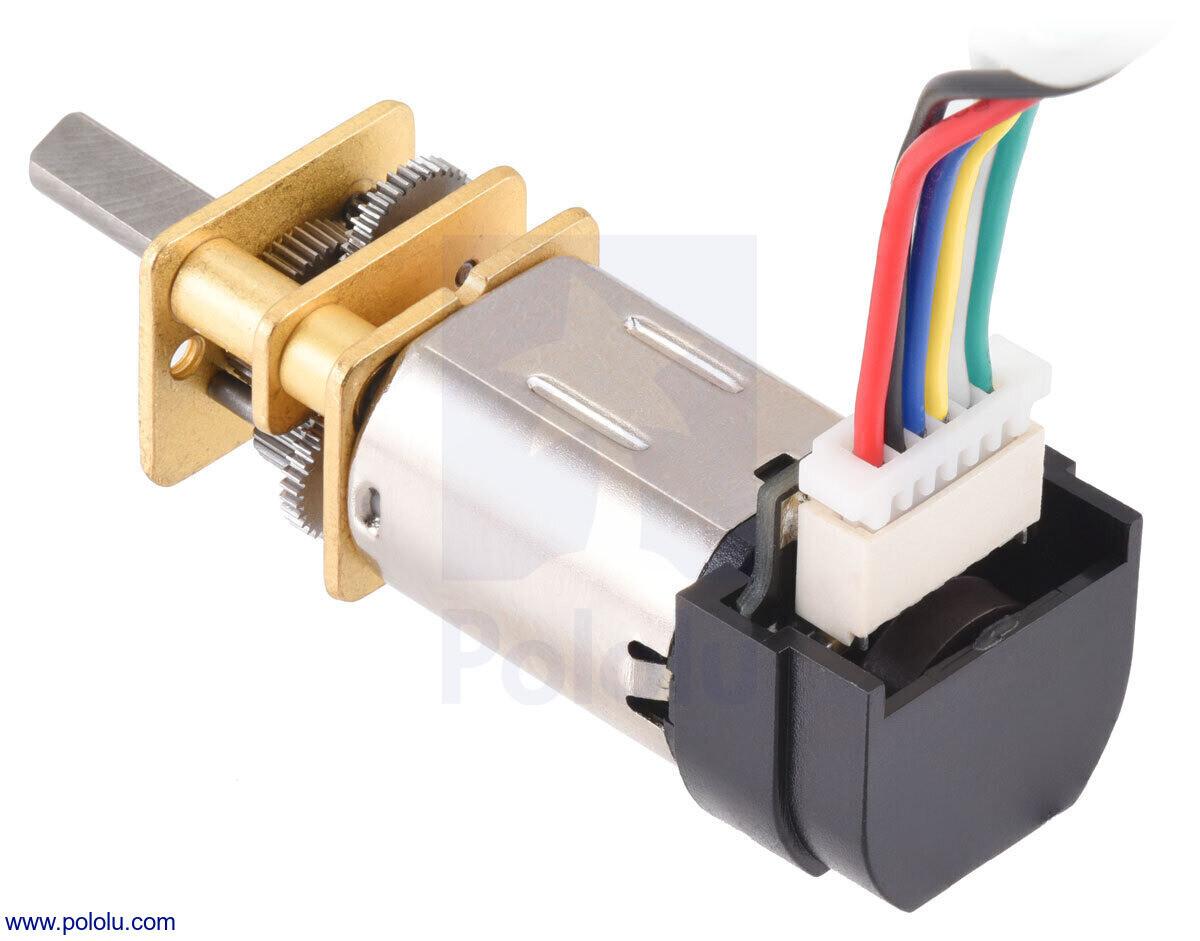

Dette er et Miniatur DC-metallgetrieben Motor med børster med Gearkasse– Tværsnit på 10×12 mm og en 9 mm lang D-formet gearudgående aksel med 3 mm diameter. Kabel fås separat.

Gearmotor detaljer:

• Motortype/Børste: HPCB 12V: Leistungsstark 12V med koliebørster
• Gearkasse: 379,17:1 med slidstærke stålplader

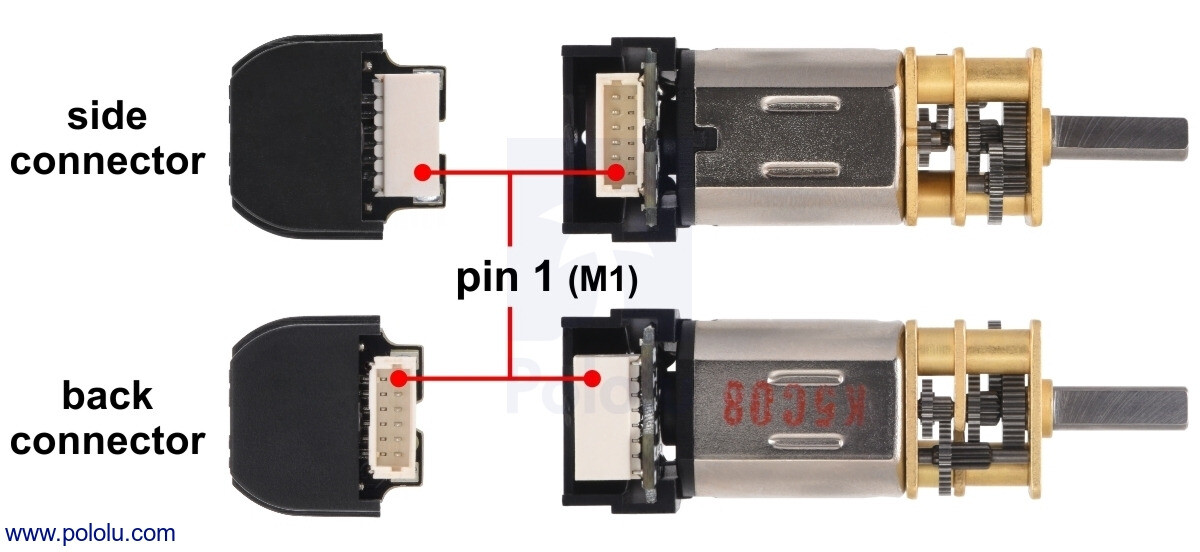

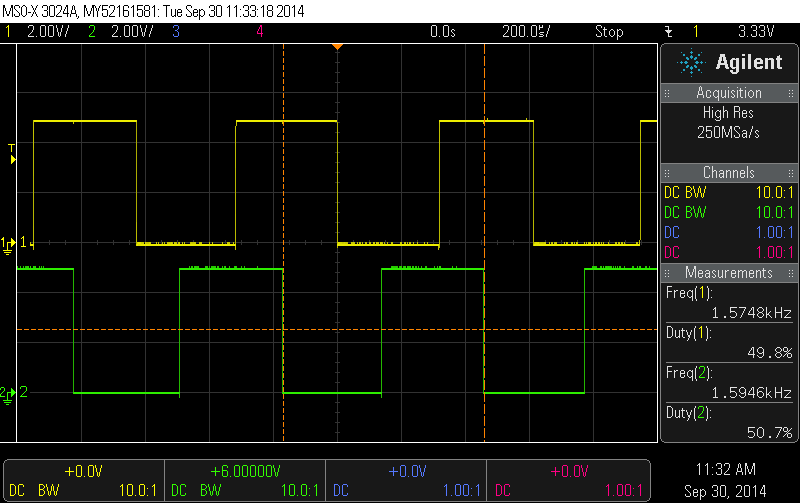

• Encoder: 12 CPR inkrementel Quadratur med med sideforbindelser

Vigtige specifikationer:

• Spenning: 12 V
• Effektivt turtal: 85 U/min, 80 mA
• Projektion af vægt: 5,0 kg?cm (69 oz?in), 0,75 A

* Bemærk: De angivne værdier for stillstands-drejningsmoment og -strøm er teoretiske. Hvis motoren eller gearkassen afbrydes, kan det beskadige dem.

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.: 25x35x39x36x39 / 12x9x9x13x10 = 379,17:1

Mål

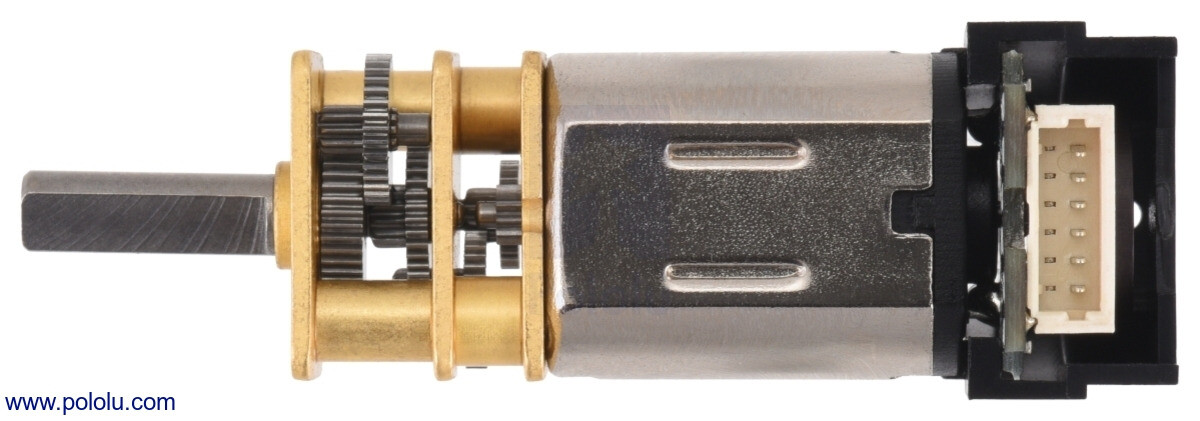

• Størrelse: 10 x 12 x 32 mm. Drejningsakken forlænger længden med 32 mm med 10 mm, og encoderen stikker ud på tre af de fire sider uden for det 10 x 12-dimensionale område.
• Vægt: 11 g
• Skæftdiameter: 3 mm D-skaft.

Generelle specifikationer

• Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.
• Tomgangshastighed ved 12 V: 85 omdr./min. Typisk; ±20 %.
• Strøm i hvile ved 12 V: 0,08 A. Typisk ±50 %. Strømmen i hvile afhænger af intern friktion, som påvirkes af mange faktorer, herunder omgivelsestemperaturen og motorens driftstid.
• Blokstrøm ved 12 V: 0,75 A
• Blokkering Moment ved 12 V: 5,0 kg·cm

Denne motor kører med 6 V, men er beregnet til drift med 12 V.

• Tomgangshastighed ved 6 V: 43 U/min
• Blokstrøm ved 6 V: 0,38 A
• Blokkering Moment ved 6 V: 2,5 kg·cm

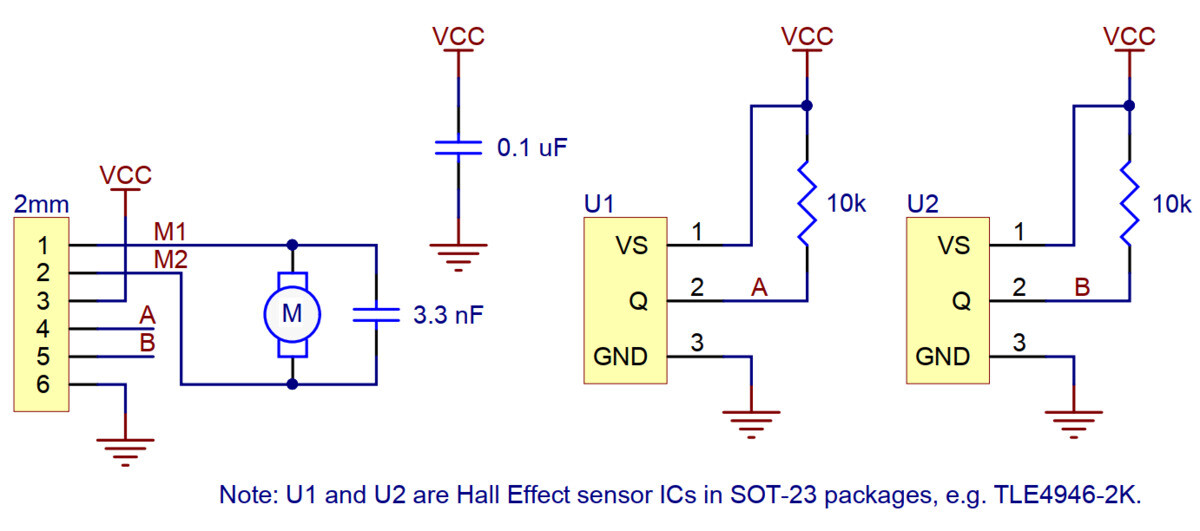

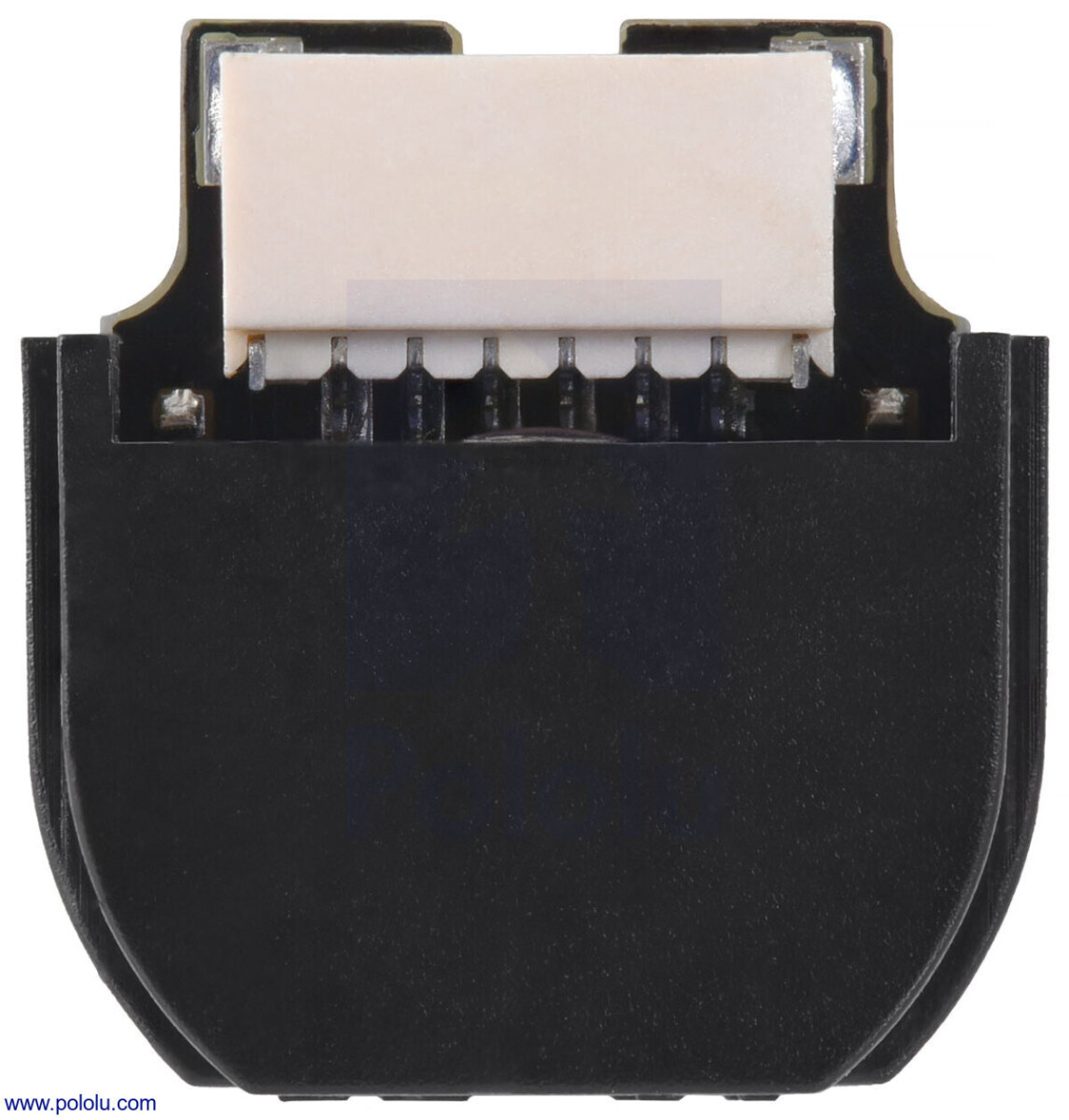

• Encoder: 12 CPR Encoder med med sideforbindelser
• Holdbare kulbørster?
• Motustype: 0,75 A moment ved 12 V (HPCB 12 V – med koliebørster)

Ydelse ved maksimal effektivitet

• Maksimal effektivitet ved 12 V: 31 %
• Hastighed ved maksimal effektivitet: 67 omdr./min
• Moment ved maksimal effektivitet: 1,1 kg·cm
• Strøm ved maksimal effektivitet: 0,20 A
• Udgangseffekt ved maksimal effektivitet: 0,75 W

Downloads

• Datasheet
• Dimension
