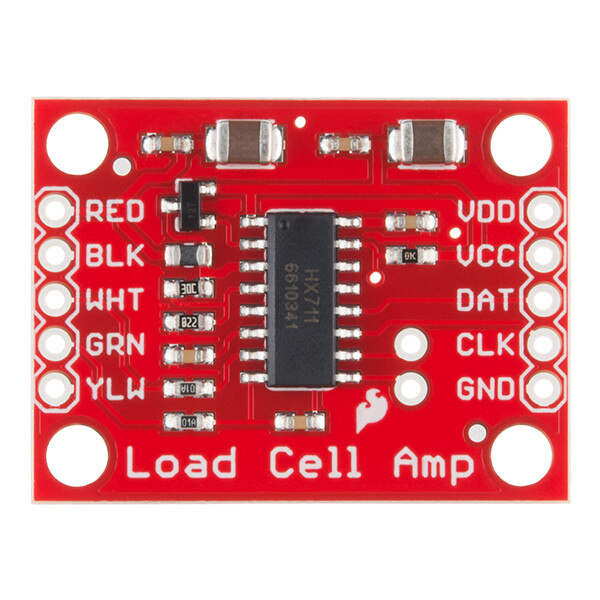

SparkFun Load Cell Amplifier – HX711, for at måle nøjagtig vægt

Oversigt:

SparkFun’s HX711-vægtssensorforstærker er et lille breakout-modul til IC HX711, som gør det nemt at aflæse vægtssensorer til vægtmåling. Når du tilslutter forstærkeren til din mikrocontroller, kan du aflæse ændringerne i vægtsensors modstand, og med lidt kalibrering kan du opnå meget præcise vægtmålinger. Dette kan være praktisk til at skabe en egen industrivægt, et proceskontrolsystem eller en simpel tilstedeværelsesdetektion.

HX711 bruger en totråds-interface (Clock and Data) til kommunikation. GPIO-pinnene på enhver mikrocontroller bør fungere, og der er skrevet mange biblioteker, som gør det nemt at læse data fra HX711. Yderligere information findes i anslutningsvejledningen nedenfor.

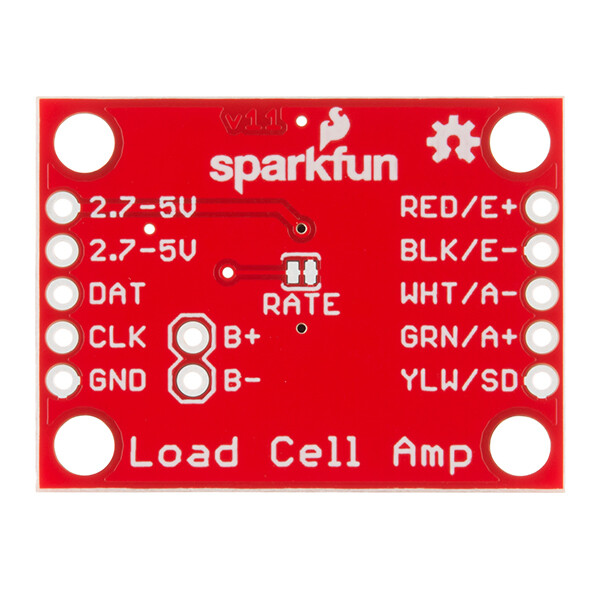

Die Lastzellen bruger en firetråds Wheatstone-brokonfiguration til at forbindes med HX711. Disse er typisk i farverne RØD, SORT, HVID, GRØN og GUL. Hver farve svarer til den konventionelle farvekodning af lastceller:

• Rød (Strøm + eller VCC)
• Sort (Spænding eller GND)
• Hvid (forstærker+, signal+ eller udgang+)
• Grøn (A-, S- eller O-)
• Gul (afskærmning)

Der YLW-Pin fungerer som en valgfri indgang, der ikke er forbundet med DMS, men bruges til jordforbindelse og afskærmning mod eksterne EMI (elektromagnetisk interferens). Bemærk venligst, at nogle vægtceller kan have lette afvigelser i farvekodningen.

Tekniske specifikationer:

• Driftsspænding: 2,7V-5V
• Driftsstrøm: < 1,5mA
• Valgbar: 10 SPS eller 80 SPS udgangsdatahastighed
• Simultan undertrykkelse af 50 og 60 Hz strømforsyning

Bemærk: Special tak til Bodge for at levere biblioteket til HX711!

Leveringsomfang:

• 1x SparkFun Waage-sensorforstærker – HX711 til vægtmåling
