PJRC Ethernet Kit til Teensy 4.1 Ethernet MagJack Ribbon kabel Kræver lodning

Dette Ethernet-kit Indeholder alle dele, der er nødvendige for at forbinde til Ethernet-porten på Teensy 4.1.

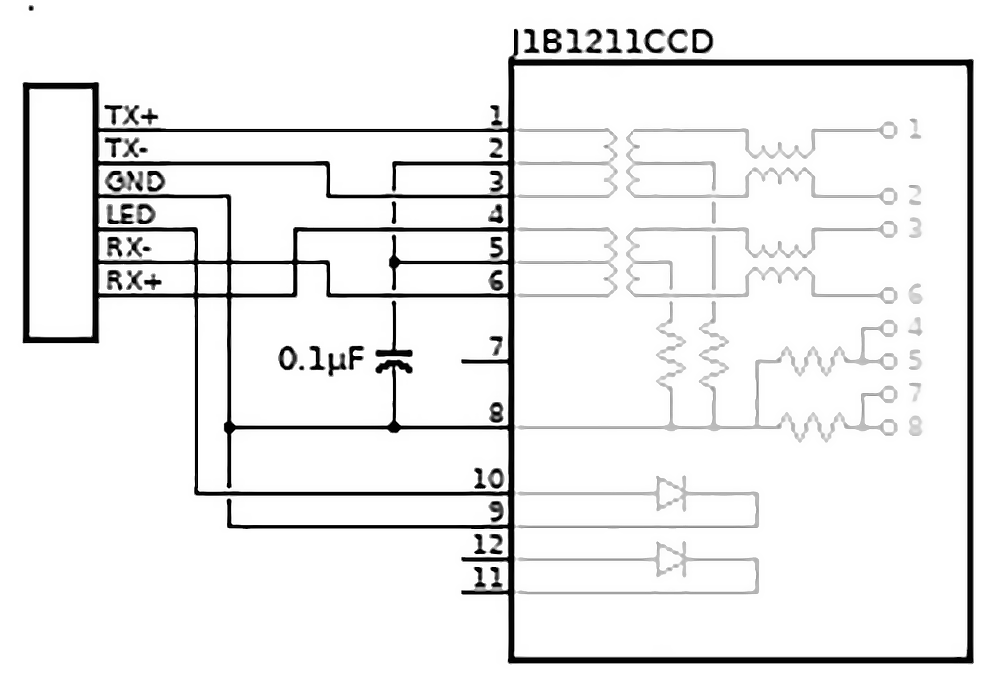

Det Ethernet-kit Indeholder en Ethernet MagJack, en blank printplade, et fladkable, 2 headerpinner og en kondensator. DIY-lodning er påkrævet.

Samling af Ethernet-kits

1. Det første trin er at lodde kondensatoren.
2. Efterfølgende vil stiftpladerne blive loddet. Når du har lodet 1 stift, drejer du printpladen for at kontrollere, om stiftene står vinkelret på pladen. Så snart der er blevet loddet 2 eller flere stifte, er det næsten umuligt at rette skæve stifte.
3. Sidst lodder du Magjack ind.
4. Du skal også lodde de resterende header-pins til dit Teensy 4.1.
5. Efter lodningen, skal du forbinde de 2 printplader med kabelsettet.

NativeEthernet-biblioteket er inkluderet i Teensyduino 1.53. Klik på “Datei” > “Beispiele” > “NativeEthernet” i Arduino for at komme i gang.

Indeholder

1x Ethernet-kit

Downloads

• NativeEthernet libraryAnleitung
• Cetus J1B121 J1B12111CCD Datasheet

Yderligere information
