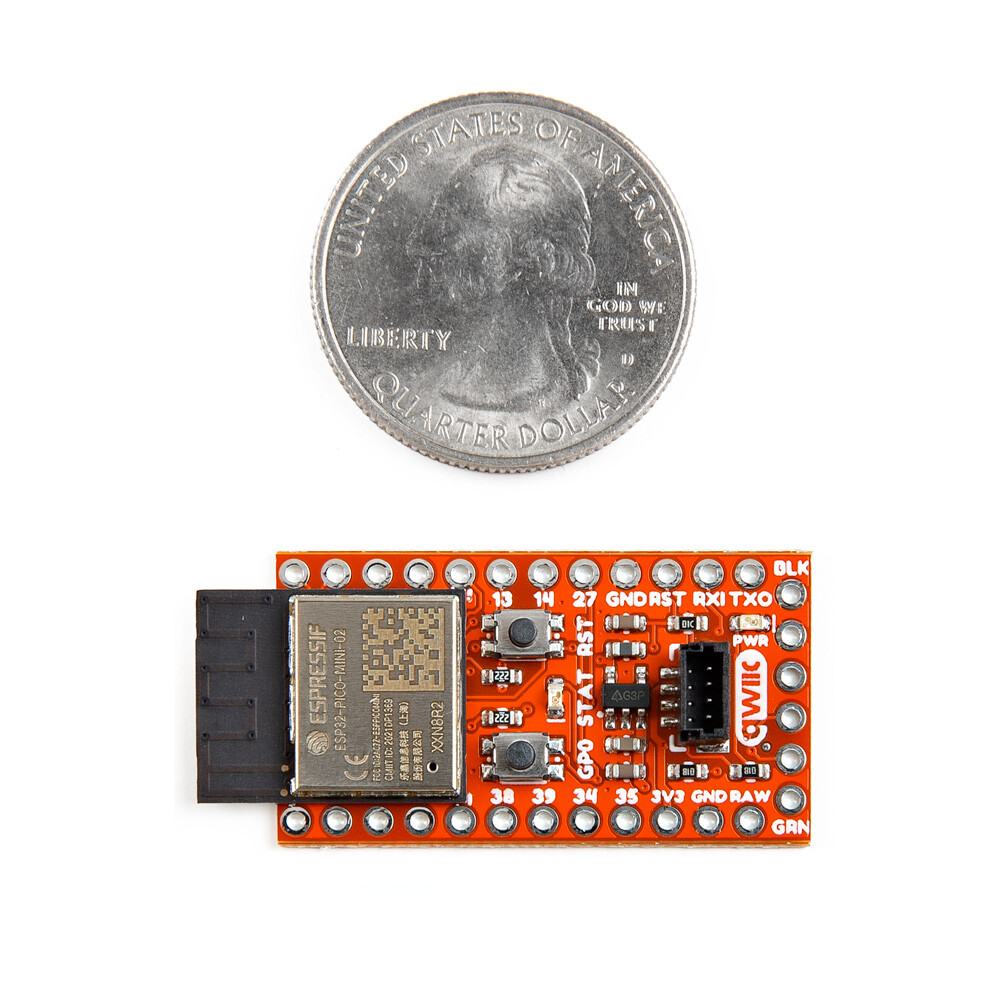

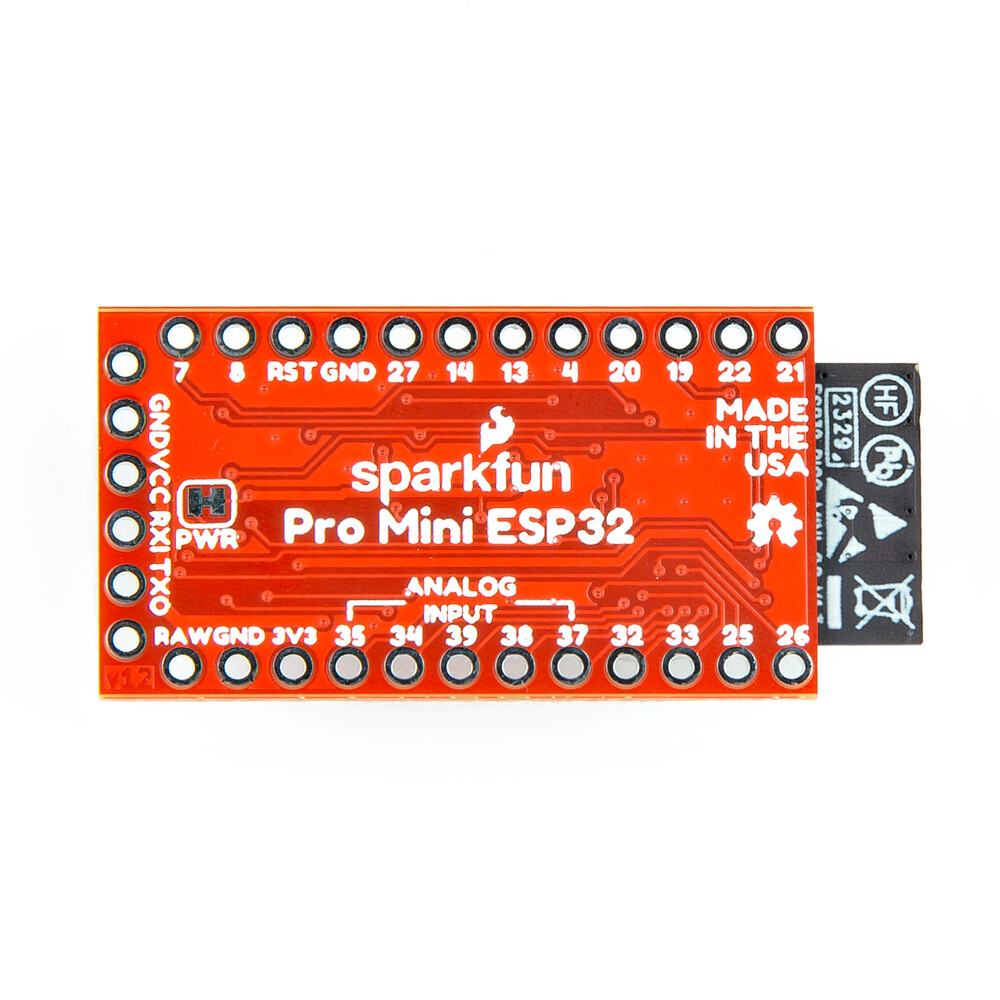

SparkFun ESP32 Qwiic Pro Mini ESP32-PICO-MINI-N8R2 BLE WiFi

Velkommen til den næste generation af Pro Mini-kort – det SparkFun ESP32 Qwiic Pro Mini indholder en kraftfuld ESP32-PICO-MINI-N8R2 Fra Espressif på vores kompakte Pro Mini-format med 2 MB PSRAM. Med to individuelt styrede CPU-kerner, justerbar CPU-klokfrekvens, en co-processor, der kan bruges i situationer, hvor der kun kræves minimal beregningskraft, samt et omfattende udvalg af periferienheder som funktioner til en ekstern SD-kortinterface, kapacitive touchsensorer, ADC, DAC, totråds automotive interface, Ethernet, højhastigheds-SPI, UART, I²S og I²C – dette kort er en kraftpakke i et lille format. Og det bedste: Ved at bruge vores praktiske Qwiic-system er der ikke behov for lodning for at forbinde dette Pro Mini med resten af dit system.

Integration af Bluetooth® (især Bluetooth SPP), Bluetooth LE og WiFi sikrer, at en bred vifte af anvendelser kan dække, og at modulet er alsidigt: Brugen af WiFi muliggør en stor fysisk rækkevidde og en direkte forbindelse til internettet via en WLAN-router, og brugen af Bluetooth giver brugeren mulighed for nemt at oprette forbindelse til et telefon eller sende lavenergi-signaler til detektering. ESP32-chippets hvilestrøm er mindre end 5 µA, hvilket gør den velegnet til batteridrevne og bærbare elektroniske applikationer. Modulet understøtter en datahastighed på op til 150 Mbit/s og en udgangseffekt på 20 dBm ved antennen for at sikre den maksimale fysiske rækkevidde.

Bemærk: Im Gegensatz til andre ESP32-kort kræver programmering af dette enhed brugerinteraktion. For at programmere enheden skal du holde knappen nede, når du nulstiller den. GP0 trykt. Dette er en simpel proces, men den kræver ikke automatisk udførelse.

Funktioner:

• CPU og on-chip hukommelse
  • ESP32-PICO-V3-02 indbygget Xtensa-dualcore 32-bit LX6-mikroprocessor, op til 240 MHz
  • 448 KB ROM til opstart og for kernefunktioner
  • 520 KB SRAM til data og instruktioner
  • 16 KB SRAM i RTC
  • 8 MB SPI-Flash
  • 2 MB PSRAM
• WLAN
  • 802.11b/g/n
  • Bitrate: 802.11n op til 150 Mbit/s
  • A-MPDU- og A-MSDU-aggregering
  • 0,4 µs beskyttelsesintervalstøtte
  • Driftskanalens midterfrekvensområde: 2412 ~ 2484 MHz
• Bluetooth
  • Bluetooth V4.2 BR/EDR og Bluetooth LE-specifikation
  • Sendere af klasserne 1, 2 og 3
  • Afstand
  • CVSD og SBC
• Tilbehør
  • UART, SPI, SDIO, I2C, LED-PWM, Motor-PWM, I2S, IR, Impulszähler, GPIO, kapacitiv berøringssensor, ADC, DAC, TWAI® (kompatibel med ISO 11898-1, d.h. CAN-specifikation 2.0), Ethernet MAC
• Integrerede komponenter i modulet
  • 40 MHz Kvartsovertuner
• Antennealternativer
  • ESP32-PICO-MINI-02: Integreret PCB-antenne
• Driftsforhold
  • Driftsspænding/Strømforsyning: 3,0 ~ 3,6 V
  • Driftsmiljøtemperatur: –40 ~ 85 °C
• 1x vertikal Qwiic-anslutning
