Sparkfun Spectacle Motion Board Control Servo Motor 2 x 3,5 mm TRRS stik

Detaljer

Spectacle Motion Board gør det nemt at give dine brilleprojekter bevægelse. Hvert Motion Board kan styre op til fem servomotorer, uanset om de er standard- eller kontinuerligt drevne. Spectacle Motion Board er designet til at tilføje enkle bevægelser til dine brilleprojekter. Det integreres i det øvrige brilleøkosystem og gør det nemt at tilføje bevægelseseffekter!

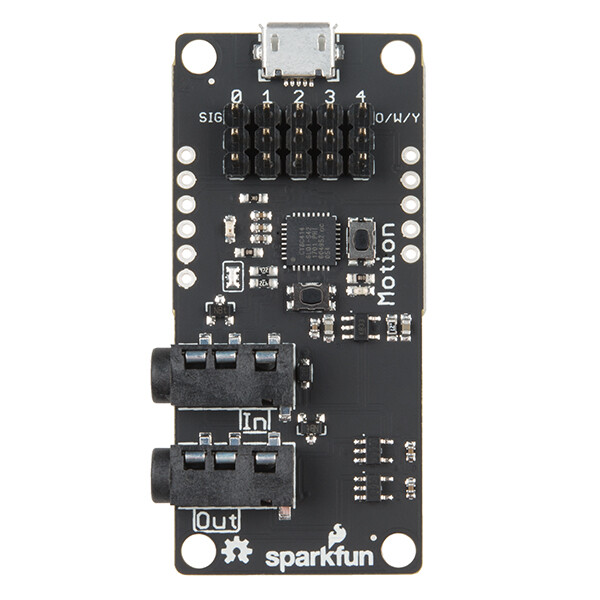

Motion Board er udstyret med to 3,5 mm TRRS-stik til brillekontrolsignaler fra et Director Board. Det med “In” markerede board skal placeres i et board, der er tættere på Director Board end Motion Board, eller direkte i Director Board. Vær opmærksom på, at stikkene har en bestemt retning, da dette bestemmer, hvordan dine brillemoduler kommunikerer med hinanden og med Director Board. Som med alle andre Spectacle-moduler kræver du et Director Board for at kunne betjene et Spectacle-projekt.

Im Gegensatz zu anderen Spectacle-Modulen har Motion Board en microUSB-port, så det kan forsynes direkte fra en ekstern strømforsyning. Dette skyldes, at de relativt tynde kabler, der bruges til at sende data fra brillerne, ikke er egnede til den høje strømforbrug af større servomotorer eller flere motorer.

Vi har udarbejdet en detaljeret brugsanvisning og en guide til montering af et motion board, så du kan gennemgå hvert trin i opsætningen af dette og alle andre boards fra Spectacle-produktlinjen. Du vil blive overrasket over, hvor let og hurtigt det er at komme i gang med et Spektakel!

Downloads

• User’s GuideAnleitung
• Spectacle Motion Board Hookup GuideAnleitung
• Spectacle Home PageAnleitung
• Schematic
• Eagle Files
• GitHubAnleitung

Yderligere information
