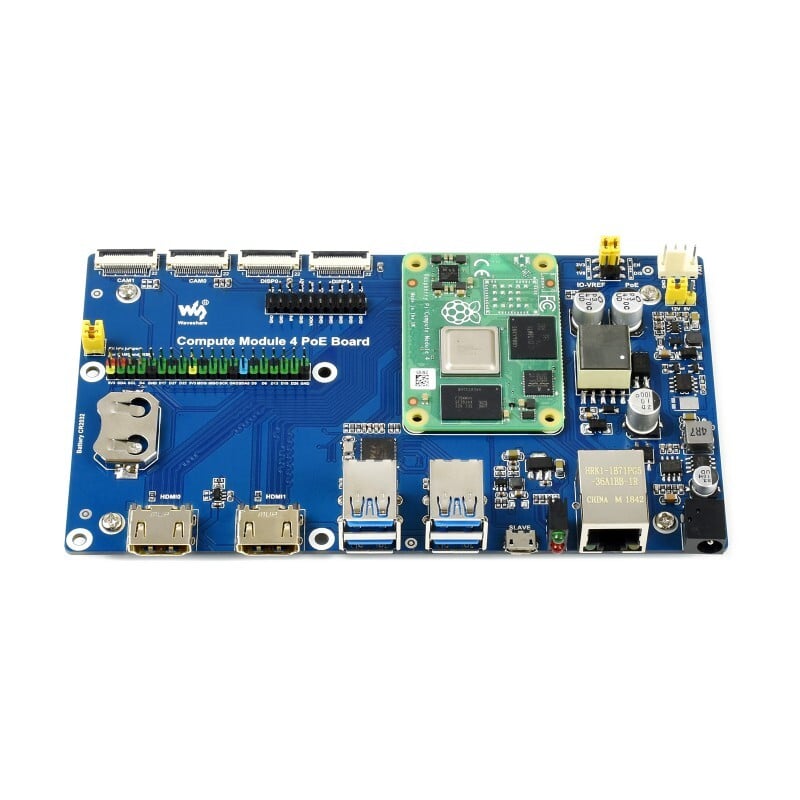

Raspberry Pi Compute Module 4 IO-kort med PoE-funktion, til alle varianter af CM4

BESKRIVELSE

Raspberry Pi Compute Module 4 IO-kort med PoE-funktion, til alle varianter af CM4.

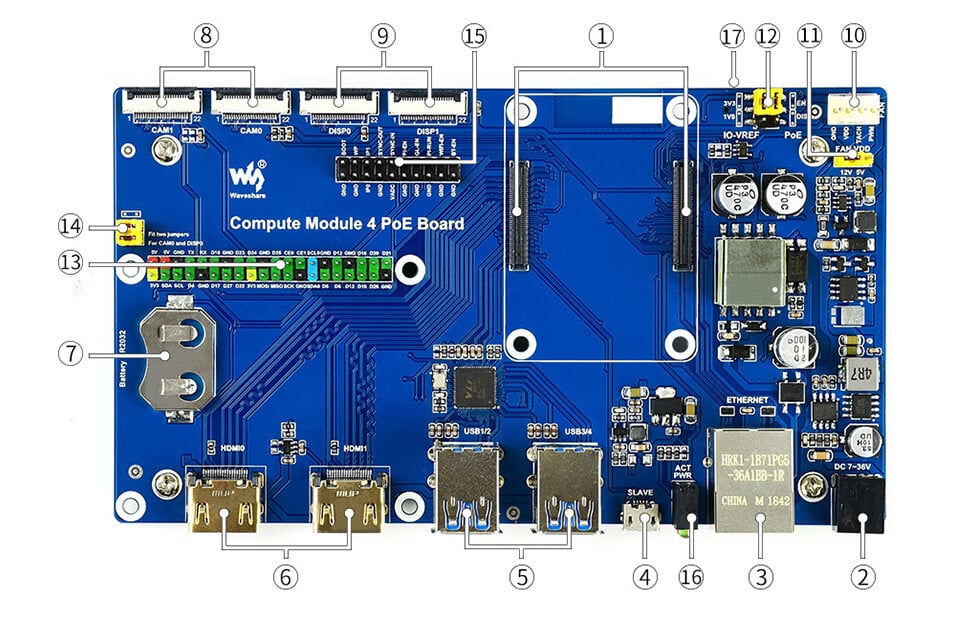

1. CM4-sokkel: Kompatibel med alle varianter af Compute Module 4
2. Strømindgang: Netværk med bredt spændingsområde: 7~36V
3. Gigabit-Ethernet-anslutning: Gigabit Ethernet RJ45 med PoE-understøttelse
4. USB-SLAVE-anslutning: Muliggør brænding af systembilleder i Compute Module 4 eMMC-varianter
5. USB3.2-Anschlüsse: 4x USB 3.2 Gen1-porte, til tilslutning af forskellige USB-enheder
6. HDMI-porte: 2x HDMI-porte, understøtter udgang af 4K 30fps
7. RTC: RTC-batteriholder, muliggør RTC-relaterede funktioner som opvågning, nedlukning, genstart og mere
8. CAM: 2x MIPI CSI-kameraforbindelser
9. Display: 2x MIPI-DSI-displaytilslutning
10. Ventilator: tilslutning af en ventilator, muliggør hastighedsstyring og -måling
11. Vælg ventilatorydelse: 5V eller 12V spænding til styring af blæseren
12. IO-VREF/PoE-valg: CM4 I/O logisk niveau: 3,3V eller 1,8V
    PoE: Aktivér (EN) eller Deaktiver (DIS)
13. 40PIN GPIO-header
14. CAM0 og DISP0 I2C-bus: Jumperne skal forbindes, hvis CAM0 eller DISP0 bruges
15. Flere konfigurationer
16. Dobbelt LED-displays: Rød: Raspberry Pi-driftstilstand, grøn: Raspberry Pi-tilstandsindikator
17. TF-kortstik (forsiden): Indsæt et forudindlæst system på en Micro-SD-kort for at starte Compute Module 4 Lite.

PAKKEINDHOLD

Bemærk: CM4 Board er ikke inkluderet i leveringen.

Vægt: 0,105 kg

1x Compute Module 4 PoE-kort
