Pololu QTR-HD-09A Refleksensorarray: 9-kanaler, 4 mm mellemrum, analog udgang 4209

Oversigt

Disse reflekssensorer har et lineært array af infrarøde sender-/fototransistor-parmoduler i en konfiguration med høj (4 mm afstand) eller medium tæthed (8 mm afstand), hvilket gør dem velegnede til applikationer, der kræver detektering af ændringer i refleksivitet. Denne ændring i refleksivitet kan forårsages af både en farveændring på et fast afstand, f.eks. ved optagelse af en sort linje på hvid baggrund, eller af en ændring i afstand eller tilstedeværelsen af et objekt foran sensoren. Der er en række forskellige antal og tætheder af sensorer tilgængelige, så du kan vælge den ideelle konfiguration til din applikation. Da udgangene alle er uafhængige, kan du kun forbinde nogle få kanaler for at opnå en ujævn eller ikke-standard afstand mellem sensorerne.

Im Gegensatz til vores oprindelige QTR-sensormoduler har disse enheder integrerede LED-drivere, der giver mulighed for lysstyrkekontrol, som er uafhængig af strømforsyningen og kan variere fra 2,9 V til 5,5 V, samtidig med at de muliggør et valgfrit dæmning på op til 32 forskellige lysstyrkeniveauer.

Specifikation

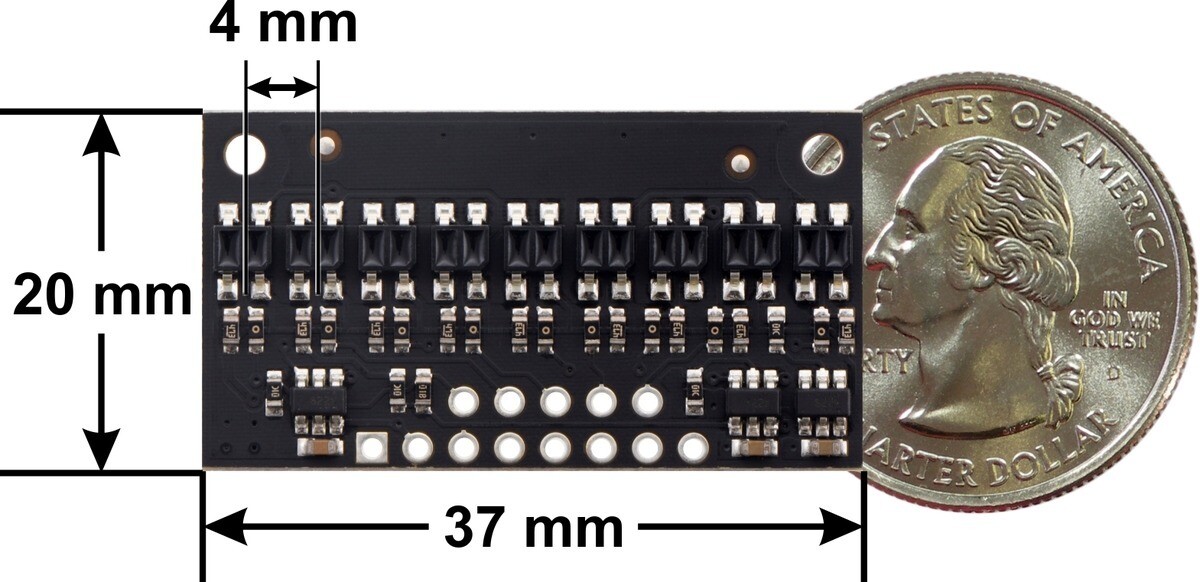

• Mål: 37,0 × 20,0 × 2,5 mm
• Driftsspænding: 2,9 V til 5,5 V
• Sensor type: QTR
• Antal sensorer: 9
• Sensordistanse: 4 mm
• LED-strøm ved fuld lysstyrke: 30 mA (uafhængigt af forsyningsspændingen)
• Maksimalstrøm på printpladen: 155 mA
• Udgangsformat: Analoge spændinger (0 V til VCC)
• Optimal afstand: 5 mm
• Maksimalt anbefalet afstand: 40 mm
• Vægt: 2,1 g

Leveringsomfang

1x Pololu QTR-HD-09A Refleksionssensore-array: 9-kanal, 4mm rastermål, analog udgang

Downloads

• Datasheet
• Schematic
• Dimension
