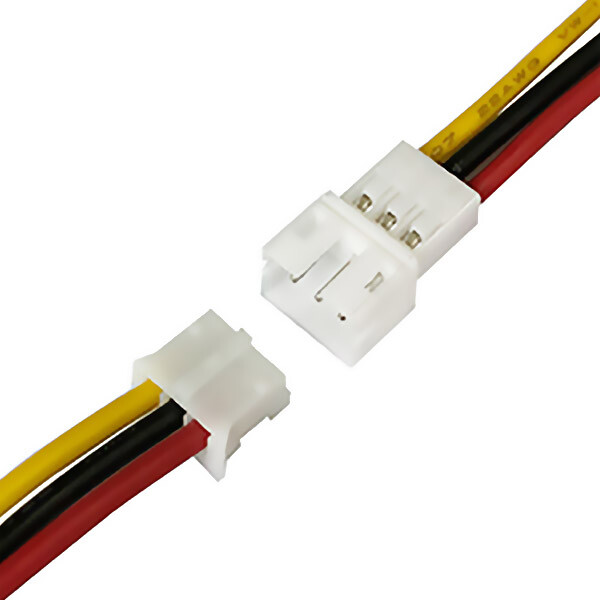

3-polig hun JST PH-stil kabel (30 cm) til Sharp afstandssensorer

Dette 30-cm kabel har 3-polig JST PH-stik, der med analoge afstandssensorer fra Sharp fungerer, som har passende PH-stik. De andre ender af ledningerne er ikke forbundet og kan derfor efter behov tilpasses til den ønskede længde.

Kabelfarveskemaet stemmer overens med pin-konfigurationen for Sharp afstandssensor:

• Rød for magt
• Sort for bund
• Gul for signal

Det er sandsynligvis et hvidt eller gult kabel. Der er ingen forskel i funktionaliteten.

Kontaktene har en afstand 2 mm.

Denne 12-tommer (30 cm) lange kabel har 26 AWG-ledninger og en 3-polig JST PH-stik, der fungerer med analoge afstandssensorer fra Sharp, som har passende PH-stik, f.eks. den 4–30 cm lange GP2Y0A41 (PO2464), den 10–80 cm store GP2Y0A21(PO136) og den 20–150 cm store GP2Y0A02(PO1137).

Bemærk: Dette kabel er ikke kompatibelt med den 2–15 cm lange Sharp GP2Y0A51(PO2450), som har en JST ZH-forbindelse.

Du kan bruge vores mandlige eller feminine crimpstifter og et 0,1-tommers 3×1-crimpstikhus (PO1902) til at fremstille en stikfor enden af kablet, der er kompatibel med standard loddefri breadboards, Perfboards og det 0,1-tommers crimpstikhus. Stik- og huslejer, som ofte findes på mikrocontroller-kort som Arduinos og Orang-Utan robotstyringer.

Mål

• Pinde: 1 x 3
• Afstand: 2 mm
• Længde: 30 cm
• Køn: Kvinde, underordnet

Downloads

• Datasheet
