Seeed Studio Seeeduino XIAO Expansion Board RTC-batteri: CR1220

Vigtigste kendetegn

• Hurtig prototypingEinfache Fehlersuche und Reset mit RESET-Knopf und SWD-Pin, der herausgeführt ist. 0,96″ OLED, muliggør visuelt display af data uden brug af en seriel PC-monitor.

• TilbehørOLED-display, RTC, udvidelig lagerplads, passiv buzzer, brugerknap, onboard batteristyringchip… Et board til at udforske de uendelige muligheder ved Seeeduino XIAO.

• Ingen lodning er nødvendigAlle stik er placeret på ydersiden. Bekvemme Plug-and-Play Grove-stik understøtter flere dataprotokoller, herunder IIC, UART, analog/digital.

• Python-skema understøttesGode understøttelse af CircuitPython. Mini-SD-kortslot giver mulighed for at udvide lagerpladsen, så flere biblioteker, der er nødvendige til prototyping og projektudvikling, kan tilføjes.

• Mini-størrelseKompakt og elegant med kun halv størrelse af Raspberry Pi 4, perfekt til små og bærbare projekter.

Beskrivelse

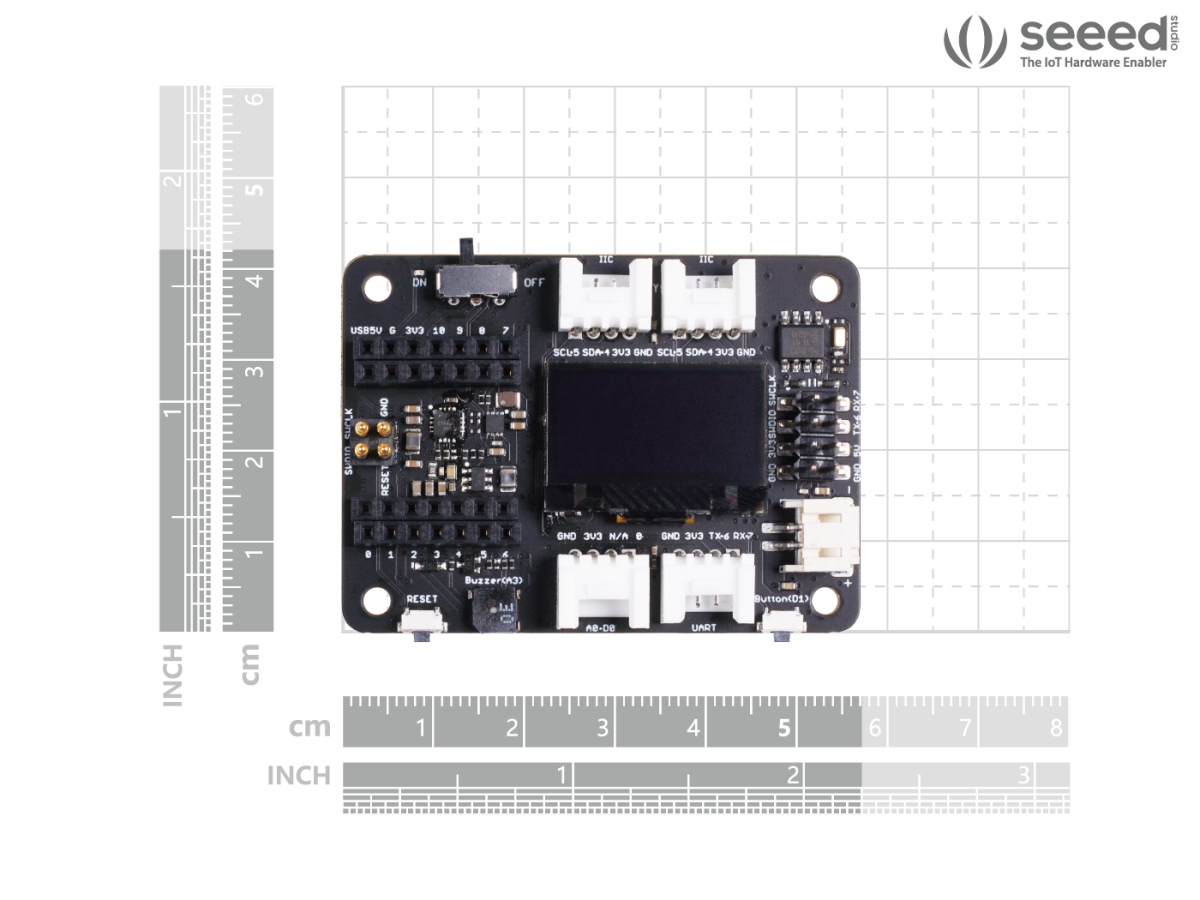

Seeeduino XIAO Expansion Board er et kraftfuldt funktionelt udvidelseskort til Seeeduino XIAO, der kun er halvdelen af størrelsen på Raspberry Pi 4. Det gør det muligt at bygge prototyper og projekter på en enkel og hurtig måde. Med sine omfattende periferienheder kan du udforske de uendelige muligheder for Seeeduino XIAO. Circuit Python understøttes også godt af dette kort.

Hardwareoversigt

Mange brugere sætter Seeeduino XIAO højt på grund af dets lille størrelse og elegante design. Derfor bestræber vi os på at holde størrelsen så lille som muligt, når vi overbeviser om dens kraftfulde funktioner og de omfattende interfaces. Som I kan se består kortet kun af halvdelen af et Raspberry Pi 4.

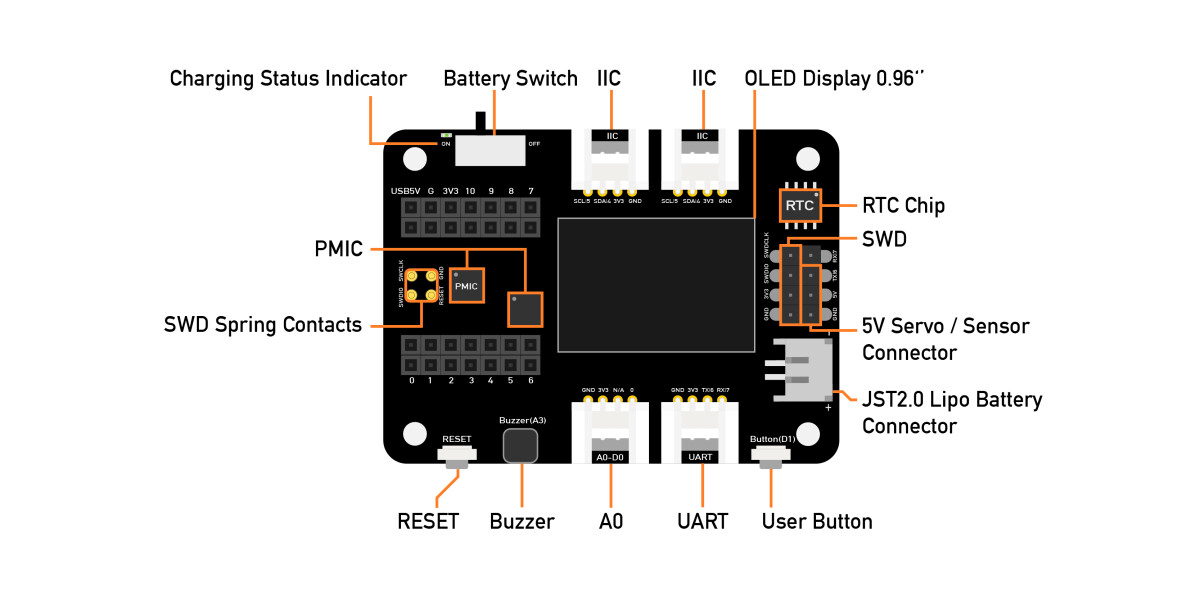

>Rige periferien ombord, inklusive:>

• OLED-display: Visuel datavisning uden forbindelse til PC, hvilket muliggør en mere effektiv fejlfinding og gør det muligt at anvende applikationer som et sensorhub eller et datamonitoringssystem osv.

• TILGANGSTASTIngen jumper-drad og ingen risiko for kortslutning mere, nem genstart med kun ét klik.

• SWD-Debug: SWD-stift er ført ud som en hanstik, hvilket gør det meget nemmere at tilslutte debugger og downloade firmware.

• Højpræcist RTCHøjpræcis realtidsur med batteribackup, muliggør opretholdelse af den nøjagtige tid, selv når hovedstrømforsyningen er slukket.

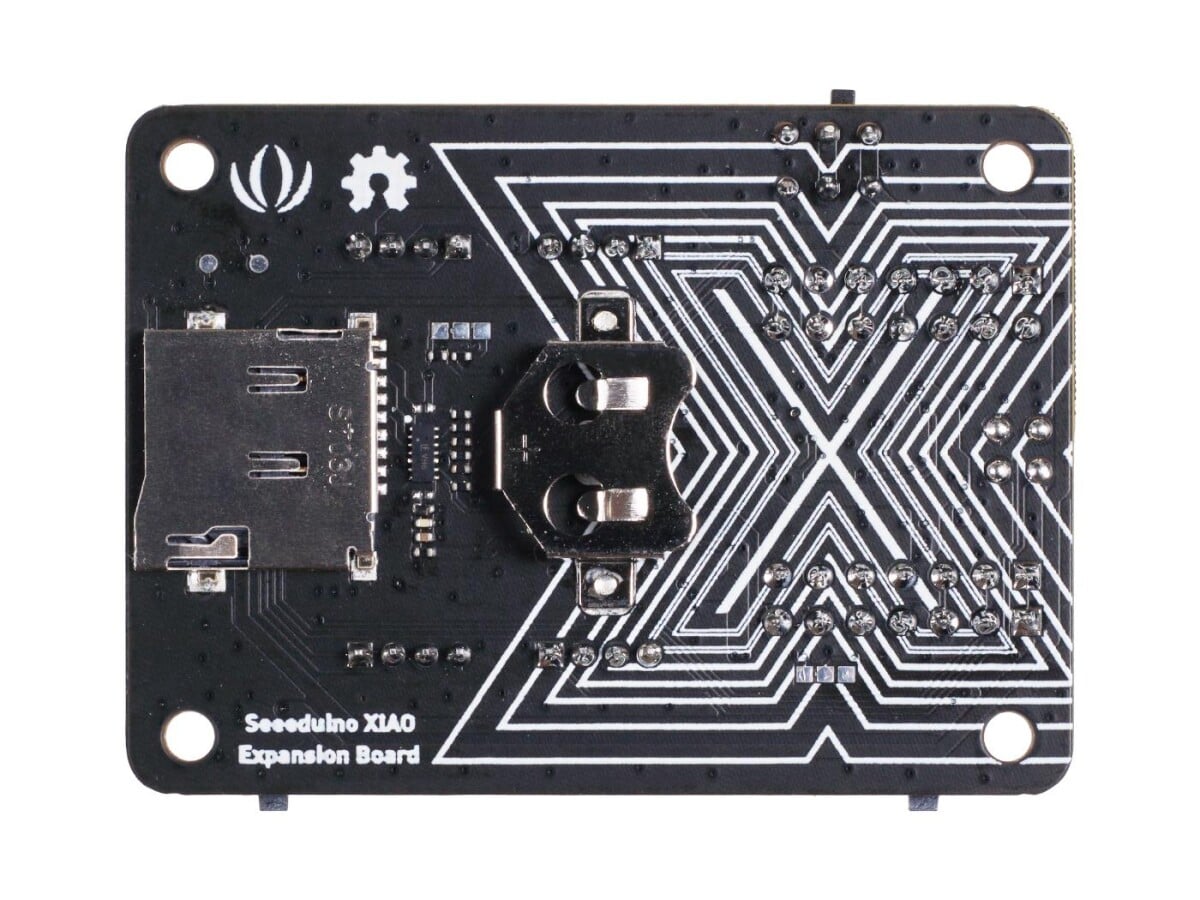

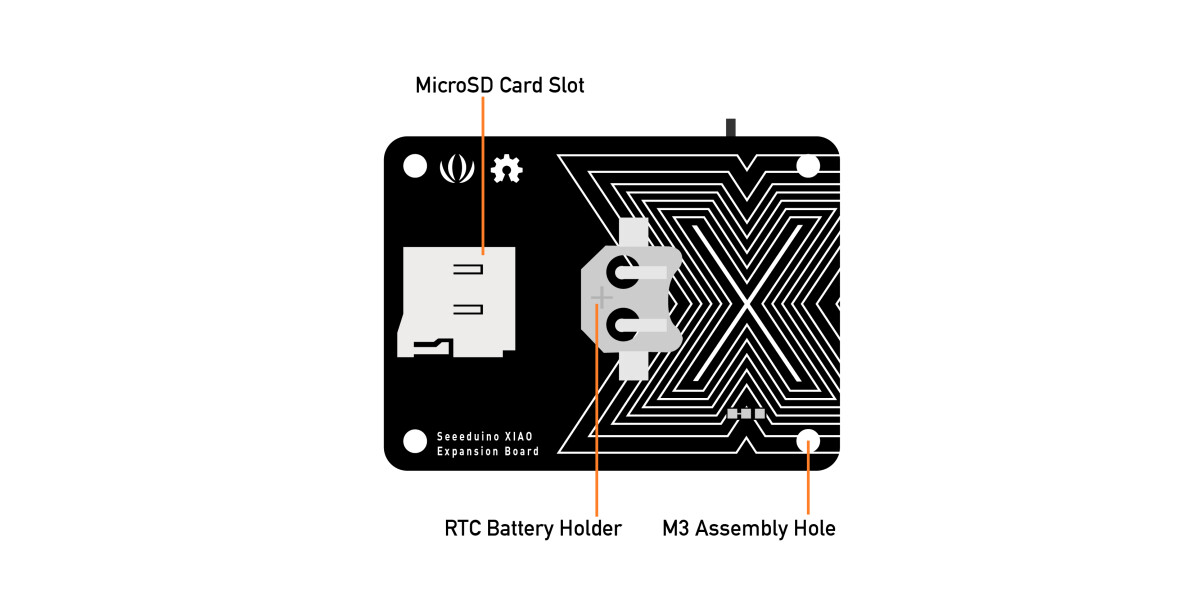

• Udvidelig hukommelseMed et mini-SD-kortstik på bagsiden behøver du ikke længere at bekymre dig om hukommelsesbegrænsningen, når du tilføjer biblioteker og bruger CircuitPython.

• BrugerknapUdover RESET-knappen skal der også være en yderligere brugerdefineret knap.

• Passiv højttalerSamme passive spole på Wio-terminalen, som du kunne ændre frekvensen på for at få en anden tone og dermed skabe en “lyd”-effekt.

• Fræse med forbindelsesfunktion: Alle nach außen gerichtete, Steckverbindungs-Steckere støtter almindelige dataprotokoller (Grove IIC2, Grove UART1, A0/D0 Grove*1)

• LiPo-batteri-ladning: JST2.0mm standard Lithium-ion batteriklemme og batteristyringssystem, understøtter både USB- og LiPo-batteri strømforsyning samt nem opladning af batteriet ombord.

• 5V-Servetilslutning: 5V udgang ført til stiftsystem for 5V servo og sensorforbindelse.

Med alle disse rigelige tilbehør vil du opdage, at både Seeeduino XIAO Expansion Board og Seeeduino XIAO har et meget godt pris/ydelsesforhold.

Seeeduino XIAO har siden sin udgivelse udviklet sig til et af de mest populære produkter i Seeeduino-serien. De kan godt lide dens lille størrelse og elegante design, den kraftfulde CPU med SAMD21 eller de rigelige GPIO-grænseflader, men uanset hvilket grundlag Seeeduino XIAO har for dig, har du nu en ekstra grund – Seeeduino XIAO Expansion Board, som helt sikkert vil hjælpe dig med at udforske de uendelige muligheder med Seeeduino XIAO.

Anvendelse

• Fejlfinding af SWD
• Hurtig prototyping
• Datavisning
• Mini-størrelsesprojekt

Specifikation

• Strømforsyning: 5V / 3,7V Lithium-batteri
• RTC-chip: PCF8563T/5
• RTC-batteri: CR1220
• Udvidelig hukommelse: Mini-SD-kort
• Skærm: 0,96″ OLED-display
• Andre eksterne komponenter: Passiv buzzer, brugerknap, 5V servo-stik
• Ladetilstrøm: Max: 460mA

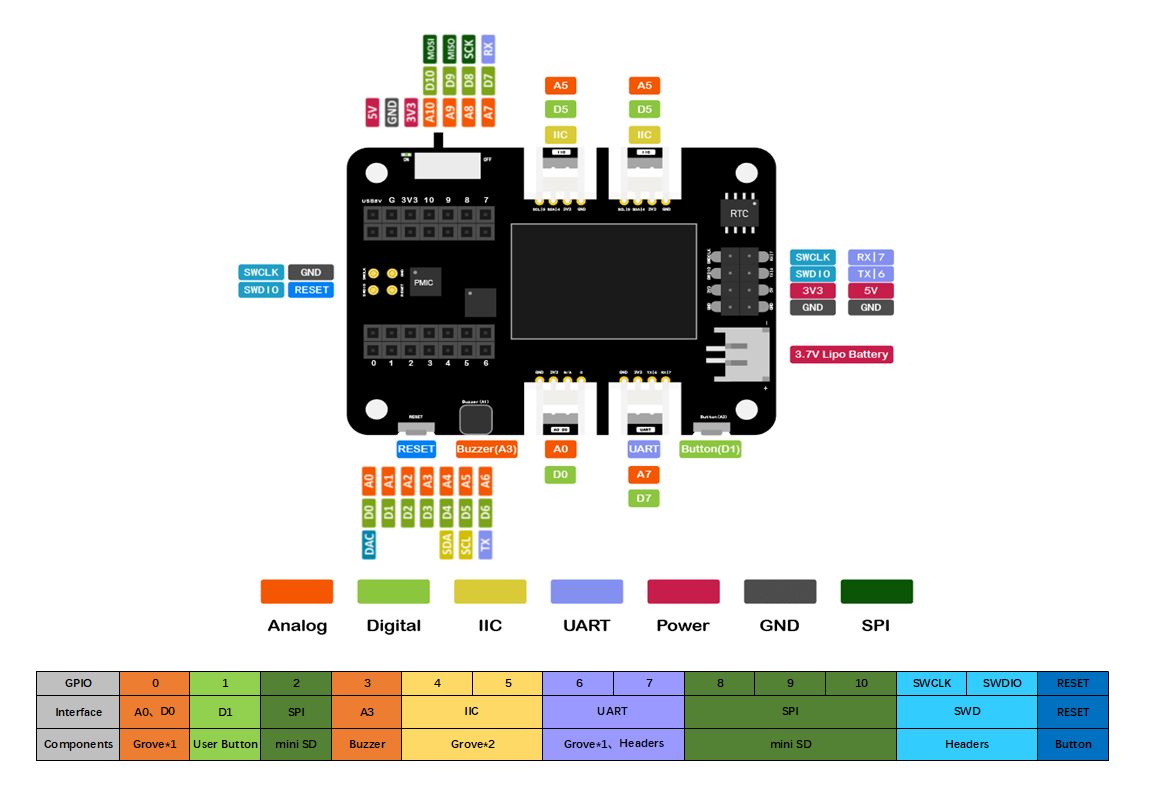

• Grove-interface: I2C-stift *2, UART-stift *1, A0/D0-stift *1

Komponentliste

• 1x Seeeduino XIAO udvidelseskort

Bemærk: Seeeduino XIAO og batteri er ikke inkluderet i dette produkt.
