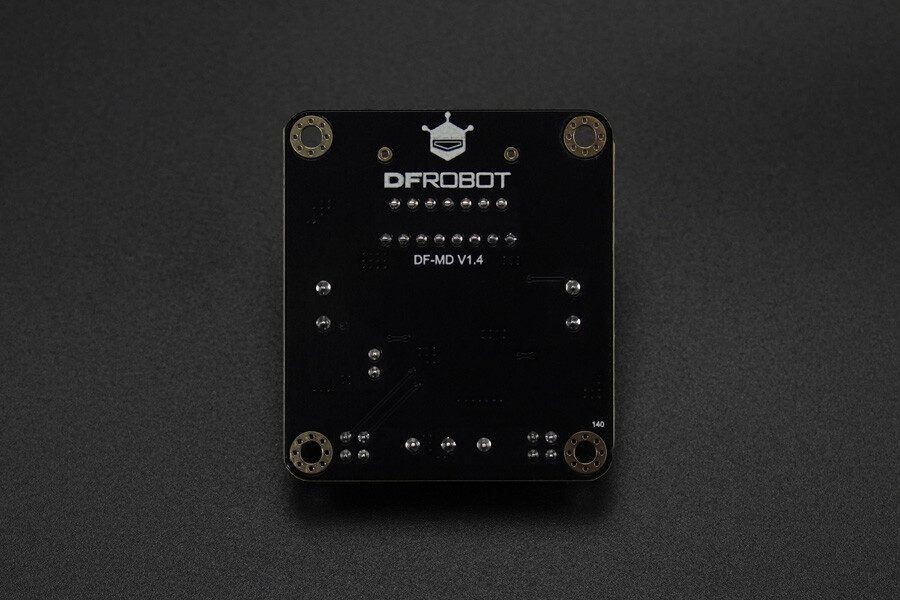

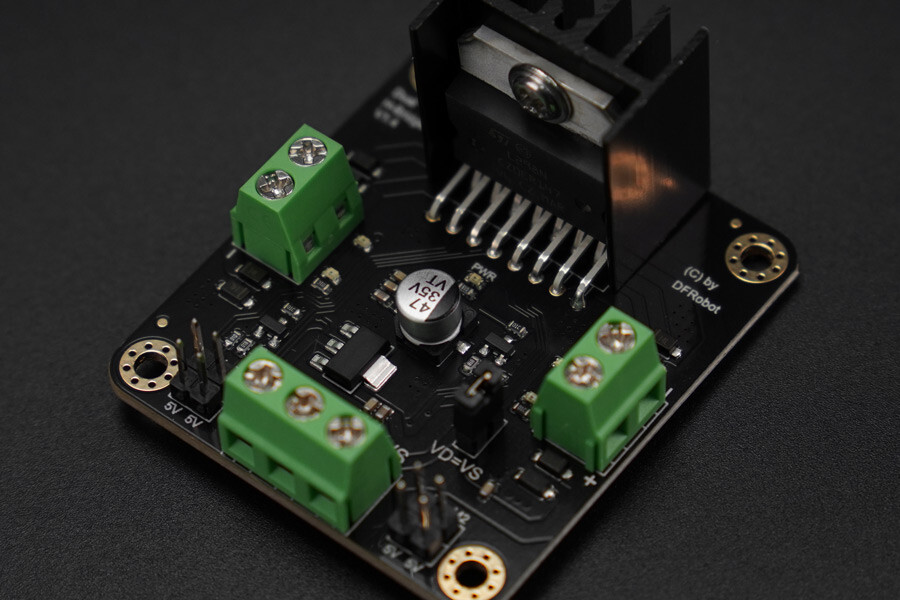

DFRobot MDV 2x2A DC Motor Controller (L298N) til Arduino

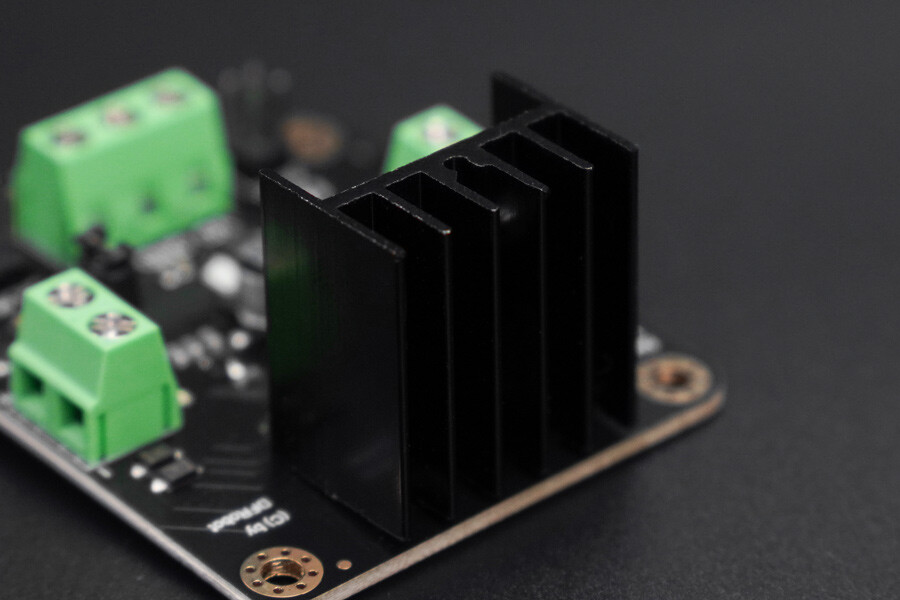

Dette er 4,8–46 V, 2 A Motorstyring med to motorer, den reviderede DF-MDV1.0. Dens ydeevne er blevet betydeligt forbedret. På grund af den øgede varmeafgivelse fra køleelementet kan den håndtere en større strøm. Med det fremragende højtydende motorstyrechip L298N Fra LGS er styringen enkel. Denne chip muliggør direkte drev af to bi-direktionelle DC-motorer og har til beskyttelse højfrekvens-kortslutningsdioder. Drevet strøm op til 2A pr. motorudgang. Driveren har et bredbølget design for at reducere ledningstrækket.

Dette breakout-modul med standard-skruehuller hjælper ved anvendelser og enheder med små afstande, så du ikke behøver at bruge den staplede Arduino-beskyttelsesplade.

SPECIFIKATIONER

• Den logiske del af indgangsspændingen: 6 ~ 12 V
• Spændingsområde for den indgangsspænding, som skal bruges: 4,8 ~ 46 V
• Den logiske del af arbejdsstrømmen er: 36mA
• Drevets andel af driftstrømmen Io: 2A
• Maksimalt tab: 25 W (T = 75 °C)
• Styresignalet input niveau:
• Høj niveau: 2,3 V = Vin = Vss
• Lavt: -0,3 V = Vin = 1,5 V
• Driftstemperatur: -25 grader Celsius til +130 grader Celsius
• Konditionstype: Dualer Hochleistungs-H-Brücke-Treiber
• Modulstørrelse: 47 mm (1,85 tommer) × 53 mm (2,1 tommer)
• Modulvægt: ca. 29 g

FRAKTSLÆND

• 2A Dual-Motor-Controller x1

Downloads

• WikiHersteller-Wiki
• Schematics
