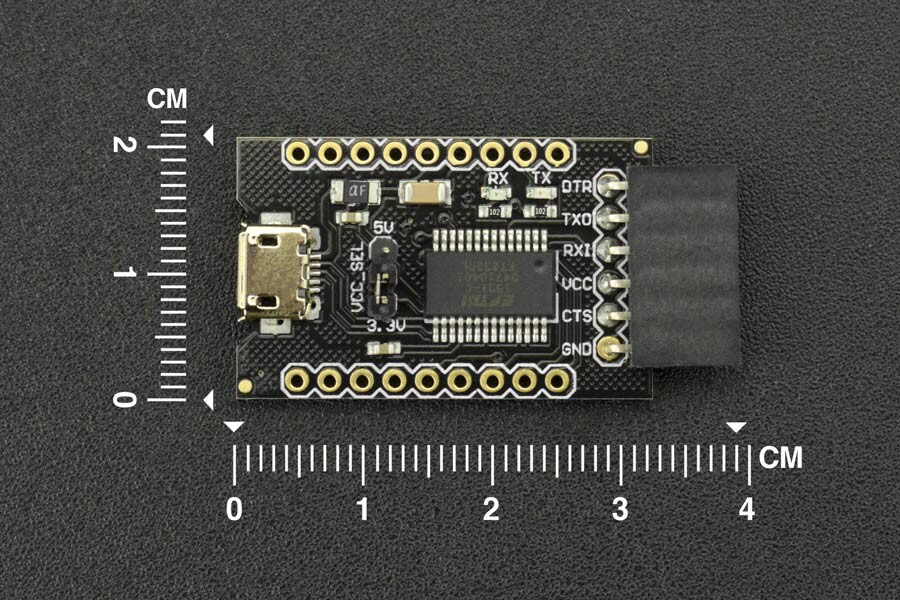

DFRobot Fermion FTDI FT232RL Basic Breakout 3.3V/5V til Arduino

Dette er et simpelt Breakout-board til FTDI FT232RL USB-til-seriel IC. Pinbevægningen for denne printplade svarer til FTDI-kablet, så det kan bruges med officielle Arduino– och den klonade 3,3V Arduino-plattan att fungera. Den kan också användas för allmänna produktionsapplikationer. Det huvudsakliga skillnaden med denna platta är att den har DTR-pinnen i motsats till RTS-pinnen på FTDI-kabeln. DTR-pinnen gör det möjligt för ett Arduino-mål att automatiskt återställas när en ny skiss laddas ner. Detta är en riktigt bra funktion som möjliggör nedladdning av en skiss utan att behöva trycka på återställningsknappen. Denna platta återställer automatiskt alla Arduino-kort där återställningspinnen är ansluten till en 6-stiftig kontakt.

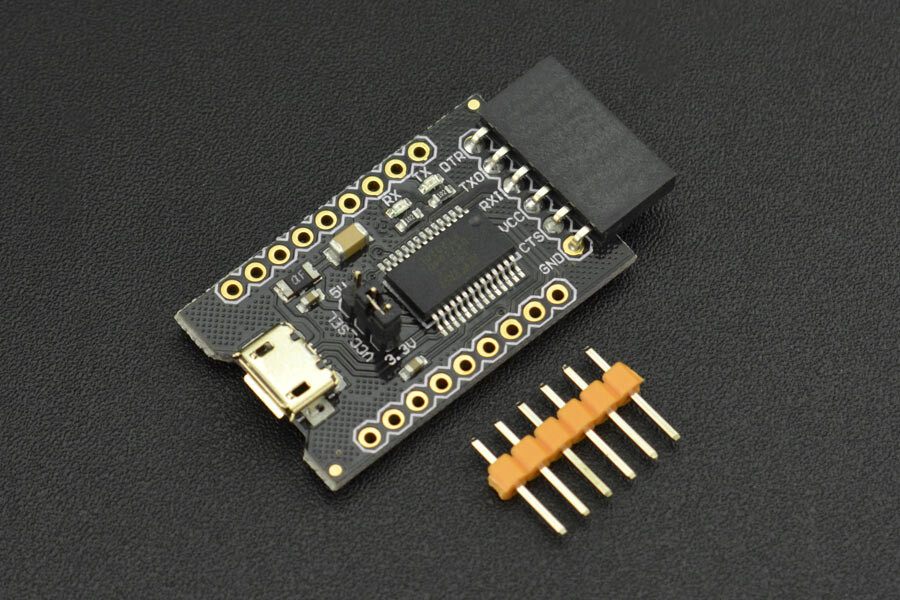

De pins, der er markeret med BLK og GRN, svarer til de farvede ledninger på FTDI-kablet. Den sorte ledning på FTDI-kablet er GND, den grønne er DTR. Brug disse BLK- og GRN-pins til at justere FTDI-pladen til dit Arduino-mål.

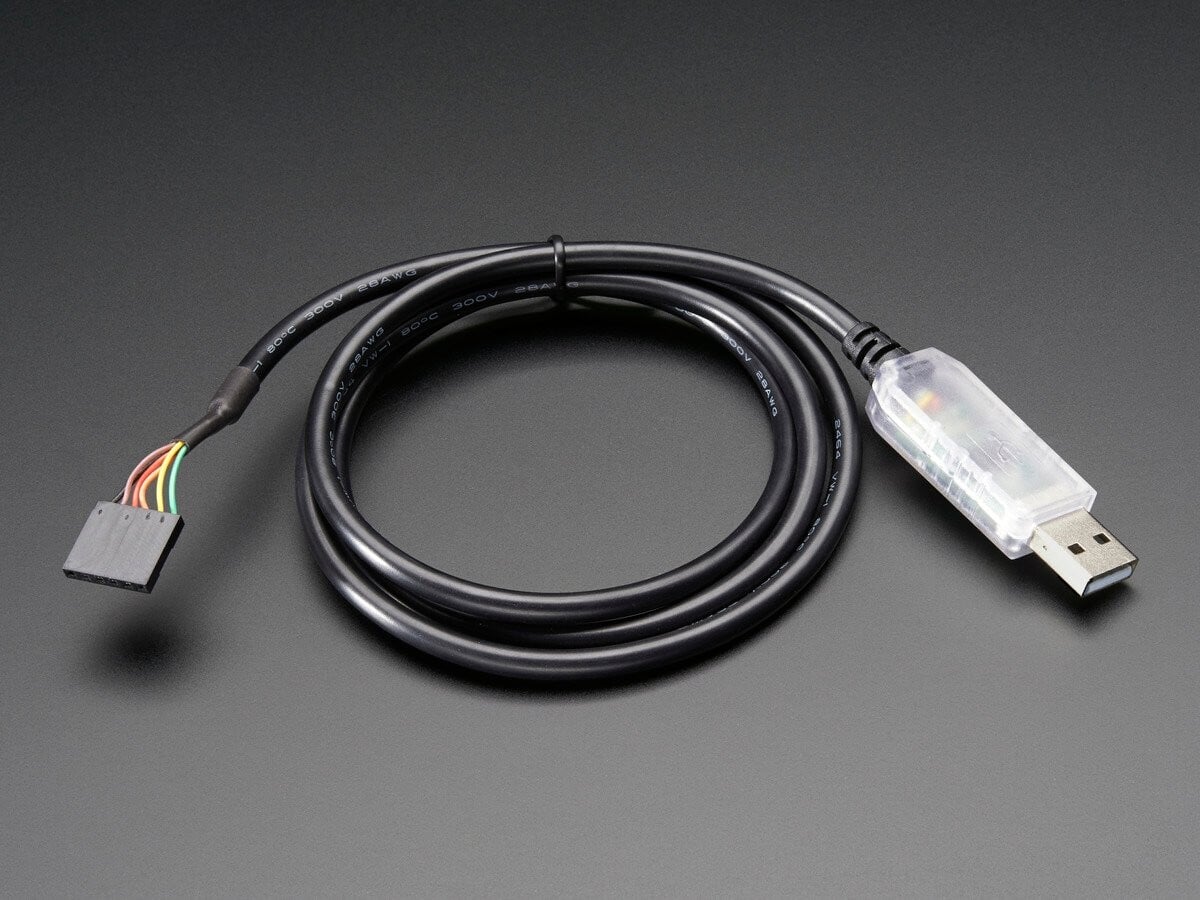

Der er fordele og ulemper ved FTDI Cable sammenlignet med FTDI Basic. Dette kort har TX- og RX-LED’er, så du kan se den serielle dataoverførsel på LED’erne for at kontrollere, om kortet fungerer. Men dette kort kræver et Micro-USB-kabel. FTDI Cable er godt beskyttet mod vejrforhold, men det er stort og nemt ikke at integrere i et projekt. FTDI Basic bruger DTR til at udløse en hardware-reset, mens FTDI Cable bruger RTS-signalet.

SPECIFIKATIONER

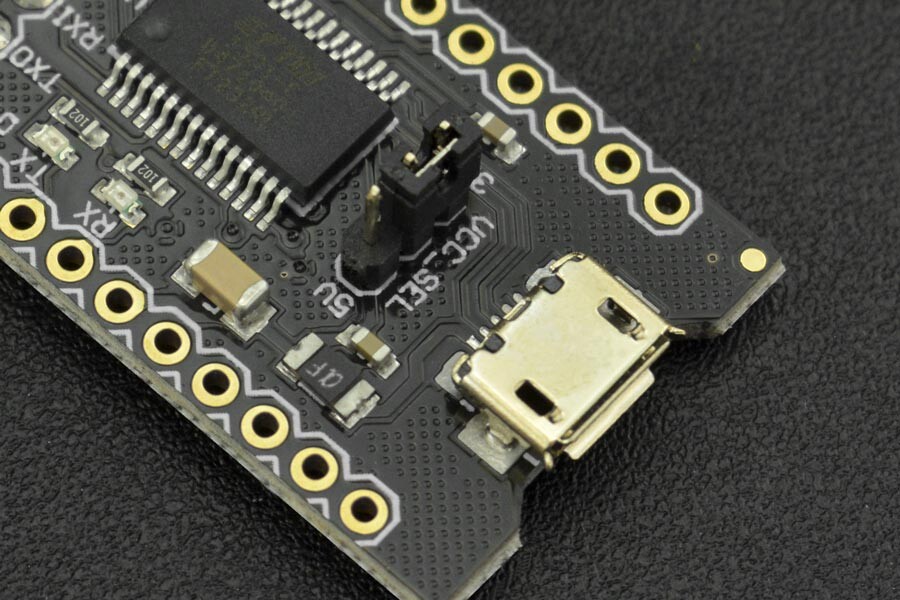

• Udgang på 3,3/5 V (kan skiftes via jumper)
• Micro USB

FRAKTSLÆND

• FTDI Basic Breakout 3,3/5V x1

Downloads

• Schematics
