Adafruit TRRS Trinkey USB-nøgle til hjælpe teknologi 5954

Det drejer sig om Adafruit TRRS Trinket , som er specifikt designet til hackere og udviklere med fokus på enkle og omkostningseffektive, men også fleksible og udvidelige AT-enhed.

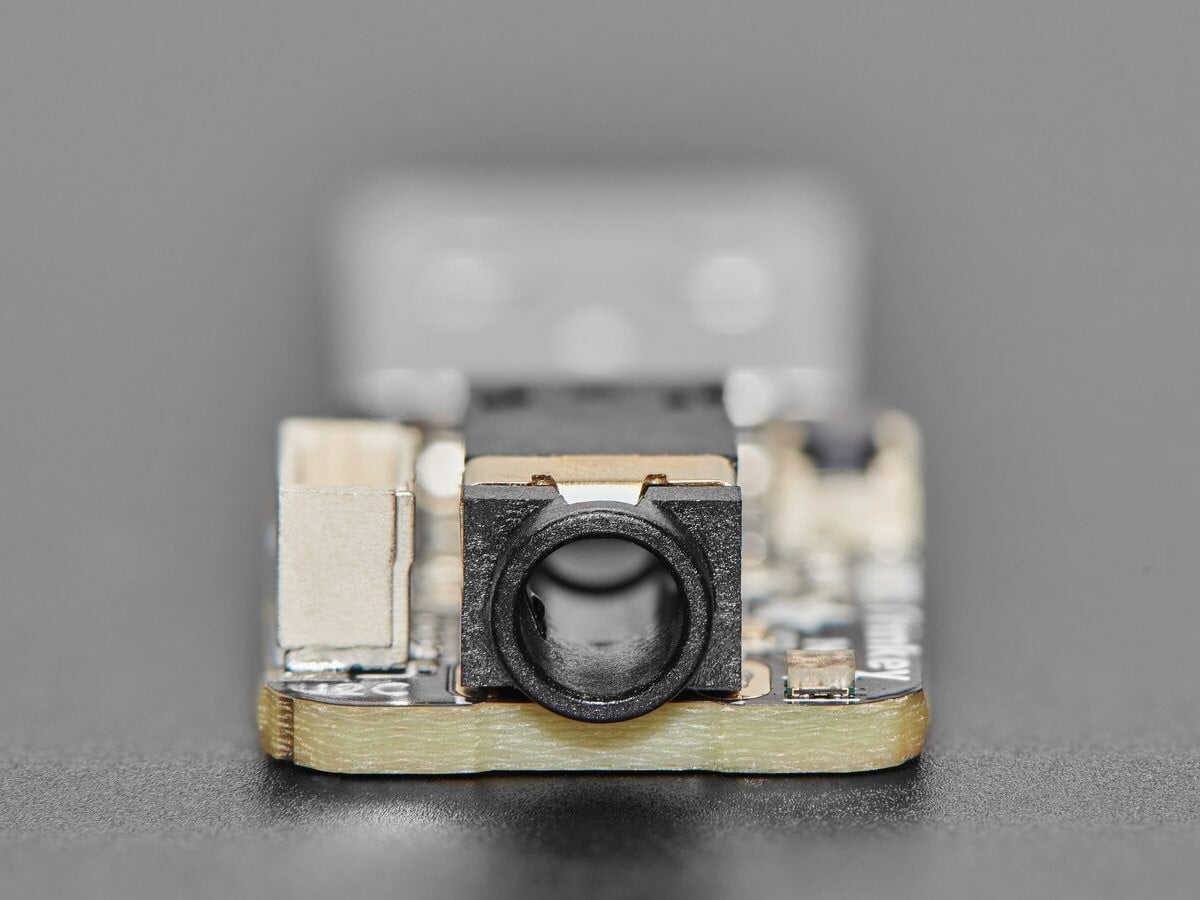

Mange AT-interfaceenheder bruger 3,5-mm lydstik til at oprette kontakter eller variable indgange – ofte mono-TS- eller stereotrrs-stik. Ved TRRS Trinkey forbinder vi alle 6 stikkene på en “skiftet” TRRS-kontakt – spids, ring 1, ring 2, hyl og spidskontakten plus ring 1-kontakten – med 6 GPIO-stikkontakter på mikrocontrolleren. Det betyder, at vi ikke kun kan registrere, hvornår stik er sat i, men også kan ændre, hvilke stikkontakter der er indgang, jord eller endda 3 V spænding. Ved hjælp af en stereo-/mikrofon-splitter kan vi have op til tre simple kontakter eller to analoge potentiometer eller hver især! Vi synes, at dette stik er særligt godt, da det har to gennemføringer i nærheden af åbningen for en god mekanisk forbindelse.

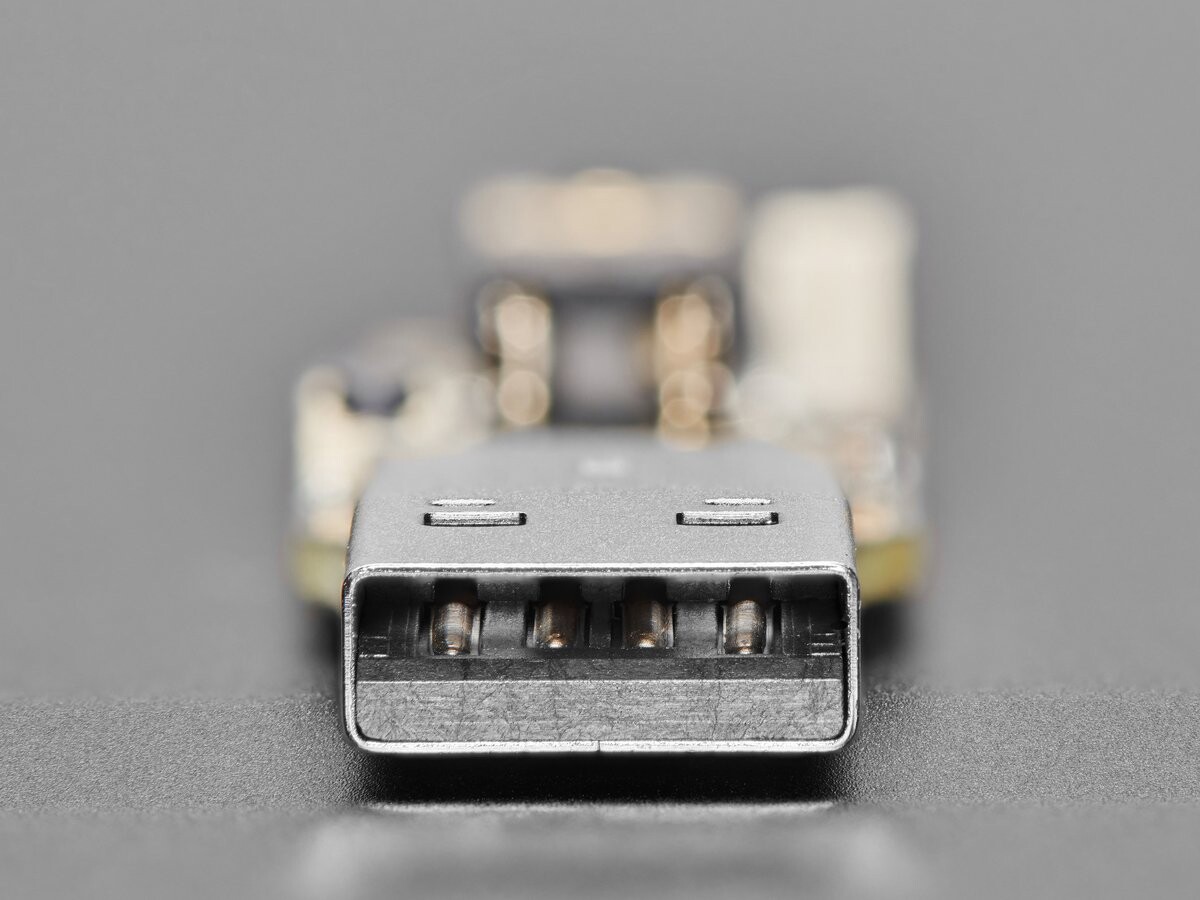

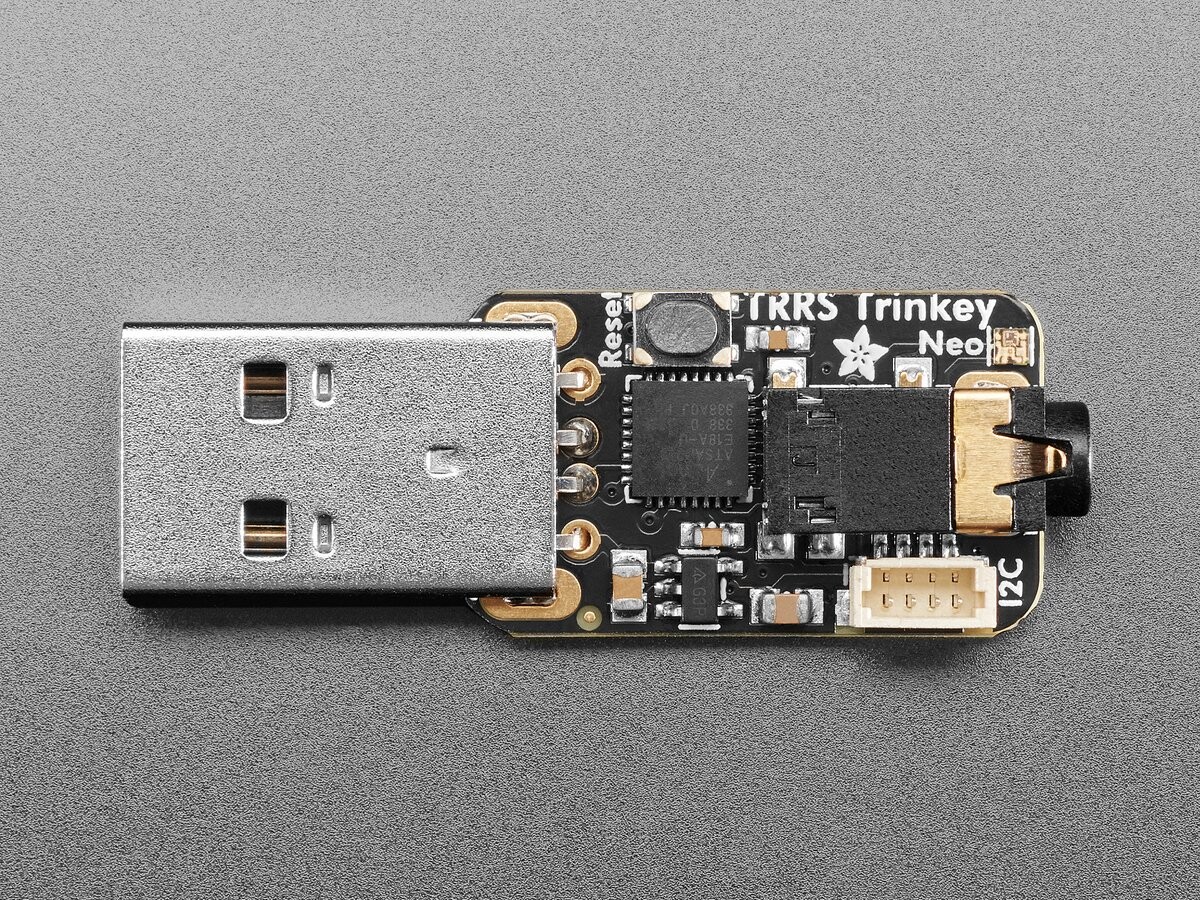

Platinen er designet, så den kan tilsluttes enhver USB-A-port på en computer eller laptop. Den har en ATSAMD21-mikrocontroller med lige nok kredsløb, så den fungerer godt. En pin på mikrocontrolleren er forbundet med en NeoPixel-LED. Du kan bruge en reset-knap til at gå i bootloader-tilstand efter behov. Takket være UF2-bootloaderen og CircuitPython er det meget nemt at programmere mikrocontrolleren: Bare kopier og indsæt ny kode på den.

Der SAMD21 kan problemfrit køre CircuitPython eller Arduino. Via USB-forbindelsen kan du bruge seriell, MIDI- eller HID-tastatur-/mus-tilslutning. Da det er en fuldt programmerbar chip, er det muligt at tilpasse de tastatur- eller musekommandoer, der køres på hver knap, eller endda indstille akkordmønstre.

Funktioner:

• ATSAMD21E18 – 32-bit Cortex M0+-processor med 48 MHz, 256 KB Flash og 32 KB RAM.
• Den native USB-port understøttes af alle operativsystemer – kan bruges i Arduino eller CircuitPython som en seriell USB-konsol, MIDI, tastatur/mus-HID og endda som et lille drev til at gemme Python-scripts. Kan fungere som en tastatur til telefoner eller tablets med et USB-adapterkabel.
• Kan bruges med Arduino IDE eller CircuitPython
• TRRS-stik med to kontakter i spidsen og ring 1. Alle 6 kontakter er forbundet med GPIO-pins, der kan bruges til analoge indgange.
• En RGB NeoPixel LED
• STEMMA QT-Port med JST SH 4-pin kompatibel stik – kan bruges til at tilføje I2C-enheder eller to yderligere indgange. Bemærk: CircuitPython har muligvis ikke nok hukommelse til store chipdrivere.
• Tryk på resetknappen for at genstarte din projektkode eller gå i bootloader-tilstand.
• Åben kilde hardware, så du har fuld kontrol over din understøttende teknologi!

Tekniske detaljer

• Produktmål: 42,0 mm x 15,0 mm x 6,5 mm / 1,7″ x 0,6″ x 0,3″
• Produktvægt: 4,3 g/0,2 unser
