Adafruit SGP40 Luftkvalitetsensor Breakout – VOC-indeks 4829

BESKRIVELSE

Du behøver ikke længere at stikke din næse i en mælkedåse, men kan med Multi-Pixel-gassensoren SGP40, en fuldt integreret MOX-gassensor, bygge en digital næse. Dette er en meget fin luftkvalitetsensor fra Sensorexperterne hos Sensirion, med I2C-interface, så du ikke længere behøver at administrere varme og den analoge måling af en MOX-sensor. Den kombinerer flere metaloxid-sensor- og opvarmingselementer på en chip for at levere mere detaljerede luftkvalitetsignaler.

SGP40 har en ‘Standard’-MOX-sensor til opvarmet plade samt en lille mikrocontroller, der styrer strømforsyningen af pladen, læser den analoge spænding og leverer et I2C-interface til aflæsning. I modsætning til CCS811 kræver denne sensor ikke en forlængelse af I2C-clocken. Vi har i øjeblikket en Arduino-bibliotek med eksempler på, hvordan man læser råværdierne og udfører Sensirions algoritme til beregning af VOC-indekset, men der er ingen Python-understøttelse (Sensirion-biblioteket er skrevet i C og kræver en port).

Dette er en gassensor, der kan detektere et bredt spektrum af flygtige organiske forbindelser (VOCs) og H2, og som er beregnet til overvågning af luftkvaliteten i rummet. SGP40 er den næste generation efter SGP30, men den leverer ikke TVOC/eCO2-værdier som SGP30. I stedet behandles sensorens råsignal med hjælp af dets softwarealgoritme for at opnå en samlet værdi for “luftkvalitet” fra 0 til 500.

Bemærk venligst, at denne sensor, ligesom alle VOC/gas-sensorer, har en vis variation, og for at opnå præcise målinger vil du muligvis ønske at kalibrere den mod kendte kilder! Det betyder, at du får et godt overblik over tendenser og sammenligninger for generelle miljøsensorer.

Et andet praktisk element ved denne sensor er muligheden for at justere fugtkompensationen for bedre nøjagtighed. Der kræves en ekstern fugtesensor, og derefter skrives rF% via I2C til sensoren, så den kan kalibrere måleværdien fra MOX-sensoren bedre og reducere udsving baseret på fugt/temperatur.

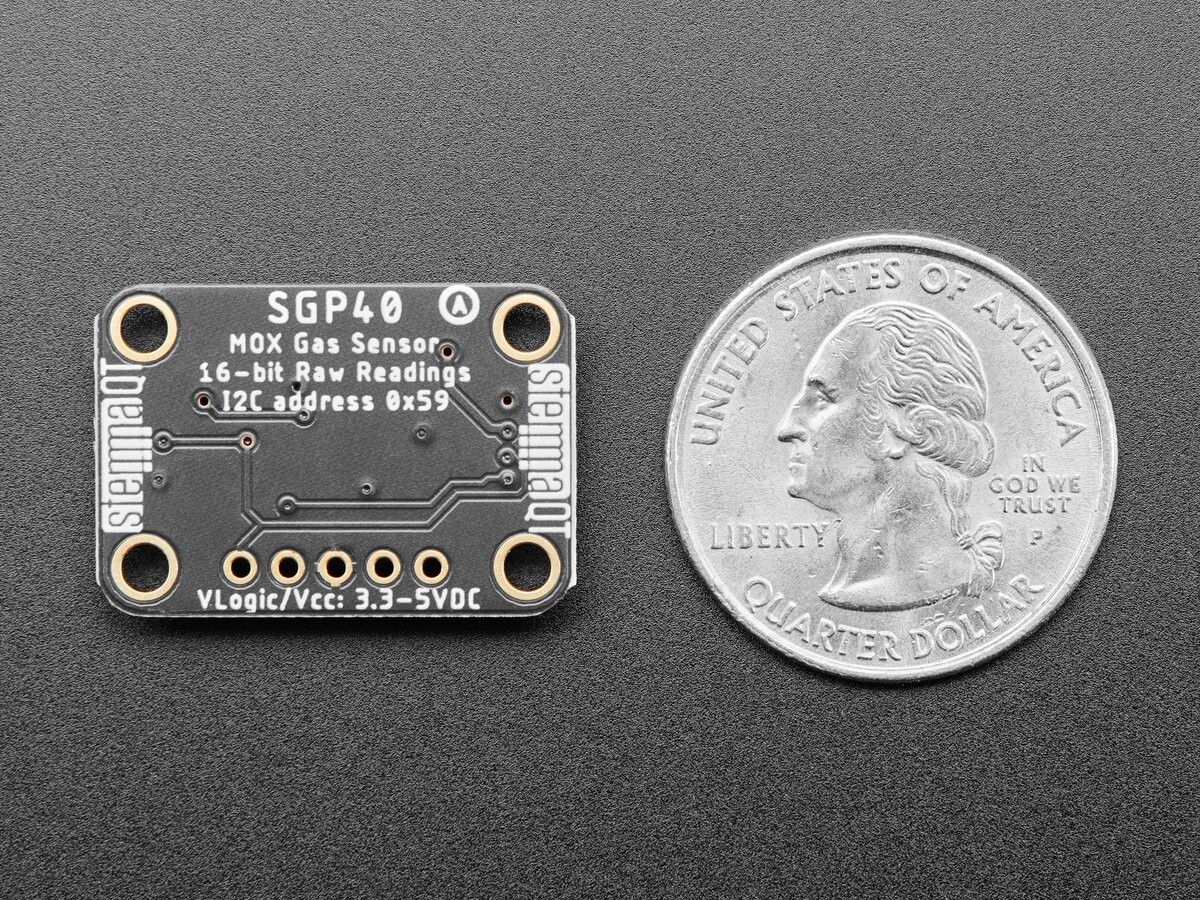

Flot sensor til højre? Så har vi gjort det nemt for dig at komme i gang med dit næste projekt. Den overflade-monterbare sensor monteres på et specialfremstillet printplade i formfaktor SYSTEMMA QT solderet, så der er mulighed for en nem tilslutning. De STEMMA QT-stik på begge sider er kompatible med SparkFun Qwiic I2C-stikkene. Dette giver dig mulighed for at lave lodfrie forbindelser mellem dit udviklingskort og SGP40 eller bruge det med et kompatibelt kabel kan kobles sammen med en række andre sensorer og tilbehør. QT-kabel er ikke inkluderet i leveringsomfanget, men vi har et udvalg i butikken.

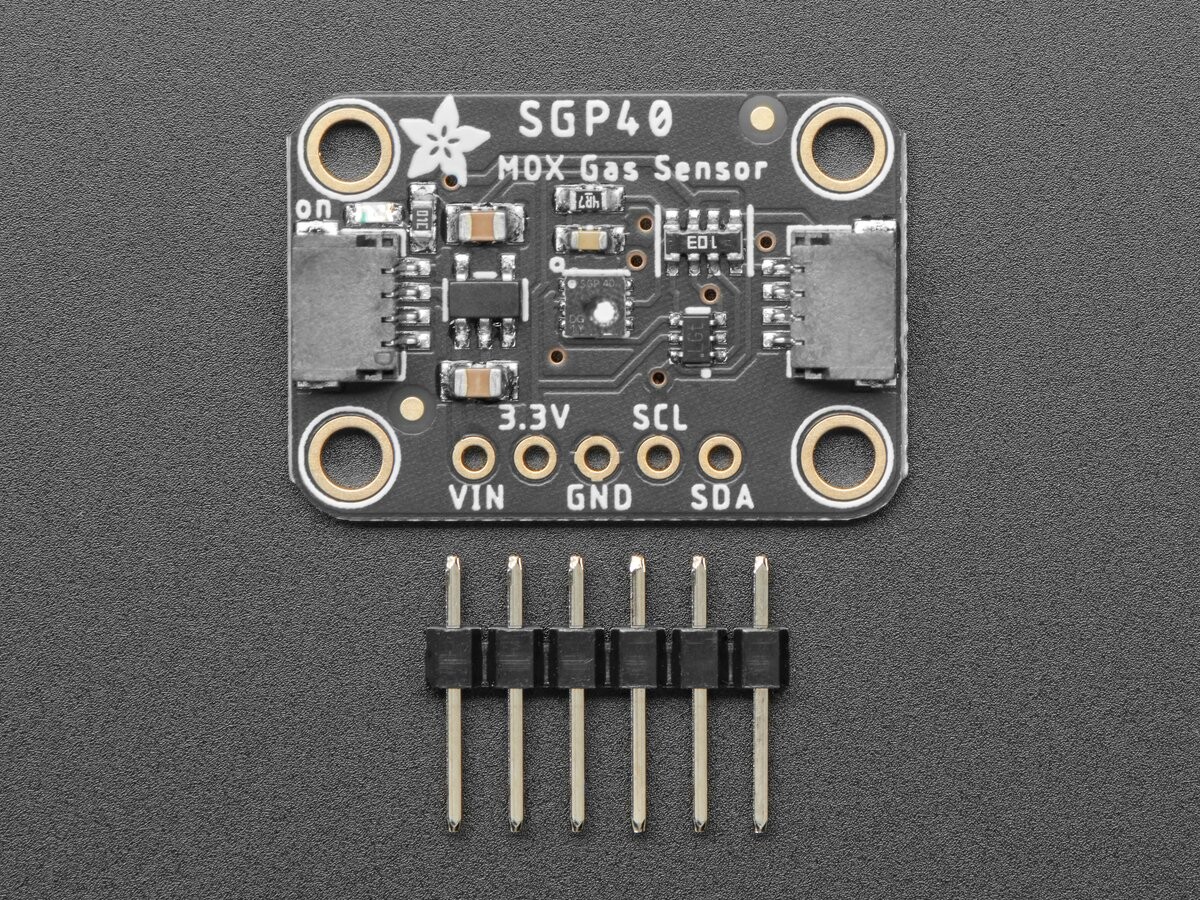

Vi har naturligvis brudt alle stikkontakterne på standardstifterne og tilføjet en 3,3V-spændingsregulator og en spændingsskifter, så du kan bruge den med systemer på 3,3V eller 5V, f.eks. Arduino Uno eller Feather M4.
