Adafruit RS-232 Fuld pinout niveauomformer breakout

Hvis du ønsker at oprette en forbindelse til Telco-, retro- eller industriudstyr, vil du sandsynligvis støde på RS-232-grænseflader.  Adafruit RS232 Full-Pinout Breakout med 8 kanaler fra UART til RS-232-nivåomformere Dette er din ven i sådanne tilfælde. Det tilbyder dig 5 indgangskanaler og 3 udgangskanaler med spændingsomformere og sørger for at generere høj/negativ spænding – alt sammen på et omkostningseffektivt breakout-kort. Vi bruger den velkendte MAX3243 fra TI, en klassisk chip fra MAX232-serien, så du ved, at den fungerer fremragende til alle dine RS-232-krav op til 250 kbit/s.

RS-232 er det, vi havde før USB: en 9- eller 25-polig D-Sub-stik, der muliggjorde dataledninger og styring af dataoverførsel. Mange husker måske, at disse interfaces blev brugt til mus, modem, barcode-scannere, telex osv. Der sælges stadig enheder med RS-232-stik, selvom mange i dag bruger en USB-til-RS-232-adapter.

Hvis du ønsker at bruge en mikrocontroller eller mikrocomputer til at kommunikere via RS-232, har du heldigvis brug for kun ét serielt interface/UART (som næsten alle mikrocontrollers har) og en spændingsomformer. Spændingsomformeren er nødvendig, fordi de fleste UART’er har et logisk niveau på 0–3,3 V eller 0–5 V, mens RS-232 kræver +-6 til +-10 V, ja, signalspændingen er negativ! Det betyder, at der kræves en speciel omformer for at generere særligt høje og lave spændinger og sikkert konvertere logiske niveauer.

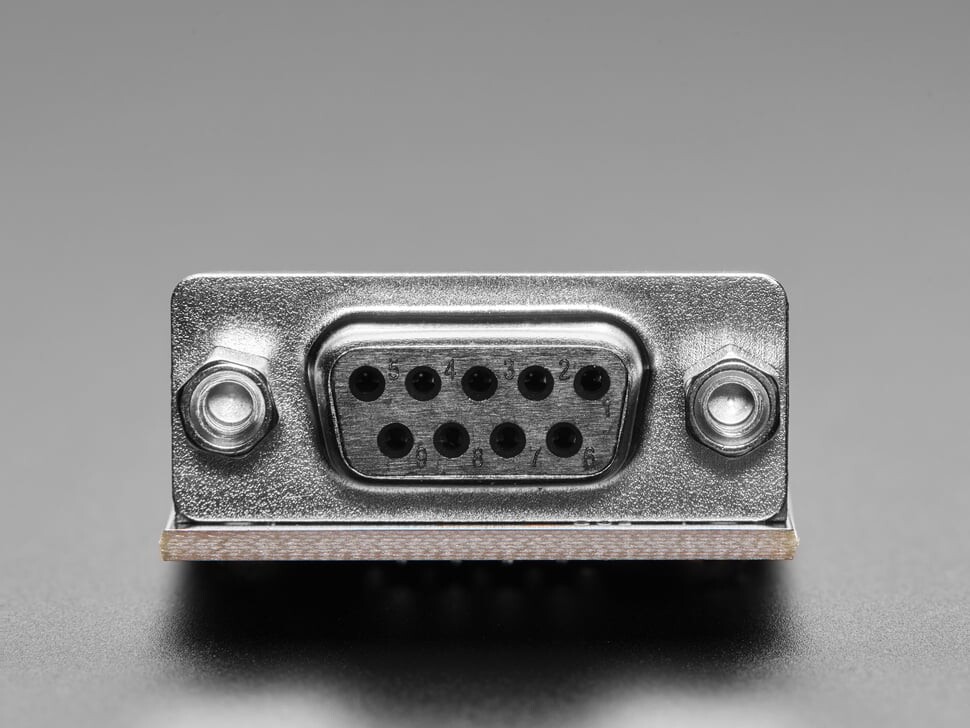

Naturligvis kan du købe en simpel MAX232-chip og lodde de nødvendige kondensatorer, men denne kort gør det hele for dig, og den leveres endda med en DE-9-stik til direkte tilslutning til dit “Client”-enhed. Den kan drives af 3,3 V strøm og logik, hvilket mange ældre chips ikke kan. Den kan også håndtere alle 8 datapins, så du kan bruge alle flowstyringssignaler som RTS, CTS, DTR, DSR, DCD og RI.

Vi har også integreret to separate led fra MAX3243: “Gyldigt” og “Ud”. Gyldigt-Ledningen har en høj logisk spænding, når chippen registrerer signalspændinger fra det apparat, den er tilsluttet. Den kan derfor bruges som et signal “forbindelse oprettet”. Derudover findes der Sluk -Pin, der, wenn han bliver aktiveret af mikrocontrolleren, sætter alle pins i en tilstand for strømbesparelse.

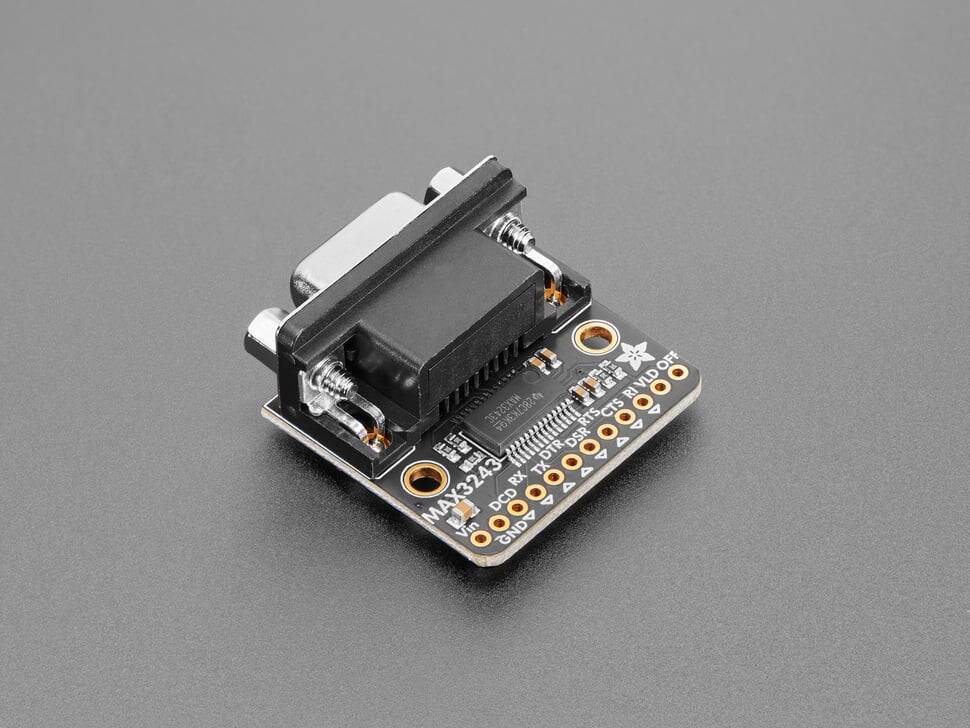

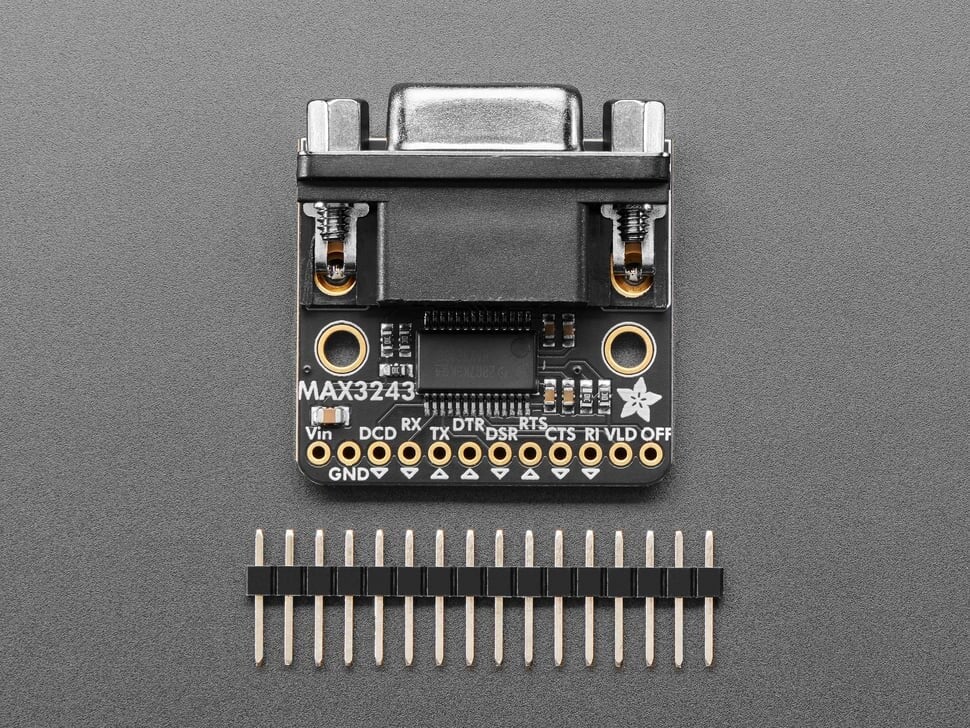

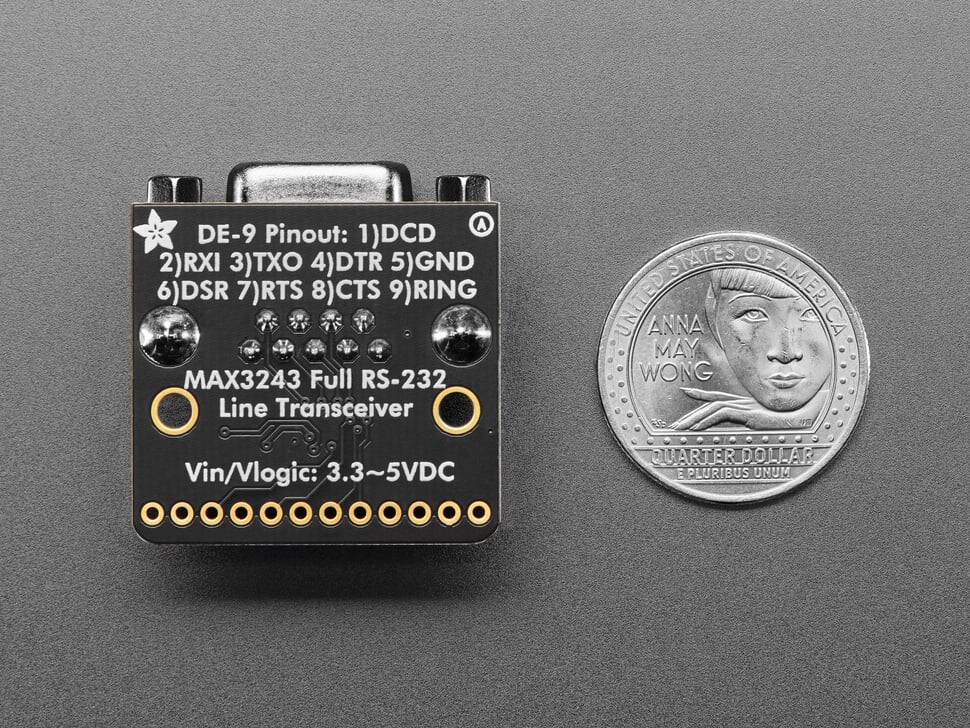

Denne breakout-board leveres komplet monteret med en UART-side til lavspændingsstrøm/logisk niveau og en DE-9F RS-232-side til højspændingssignaler. Vi inkluderer også nogle header, så du kan lodde dem på et breadboard på få minutter.MAX3423-funktioner:

• Virker med en strømforsyning på 3 V til 5,5 V
• Interface til enkeltchip og enkeltforsyning for IBM™ PC/AT™-serieltilslutning
• RS-232-Busste Pin ESD-beskyttelse med ±15 kV ved hjælp af et Human-Body-Model (HBM)
• Erfüller eller overstiger kravene i standarderne TIA/EIA-232-F og ITU V.28
• Tre styrere og fem modtagere
• Understøtter op til 250 kbit/s
• Lav aktivstrøm: 300 ?A typisk
• Lavt strømforbrug i hviletilstand: 1 ?A Typisk
• Accepterer 5V logisk input med 3,3V strømforsyning
• Kan styres via seriell mus

Produktmål: 33,6 mm x 32,0 mm x 14,1 mm / 1,3″ x 1,3″ x 0,6″

Produktvægt: 11,2 g / 0,4 oz
