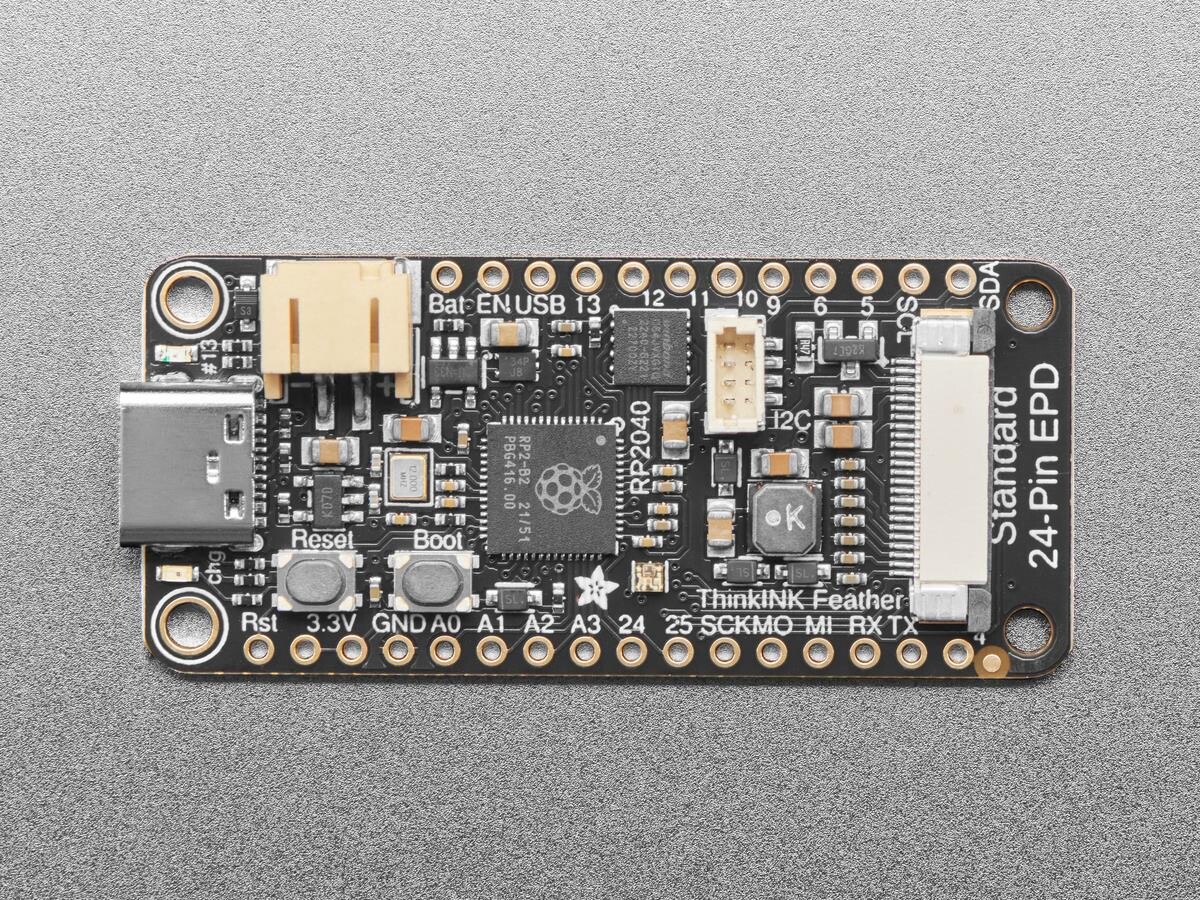

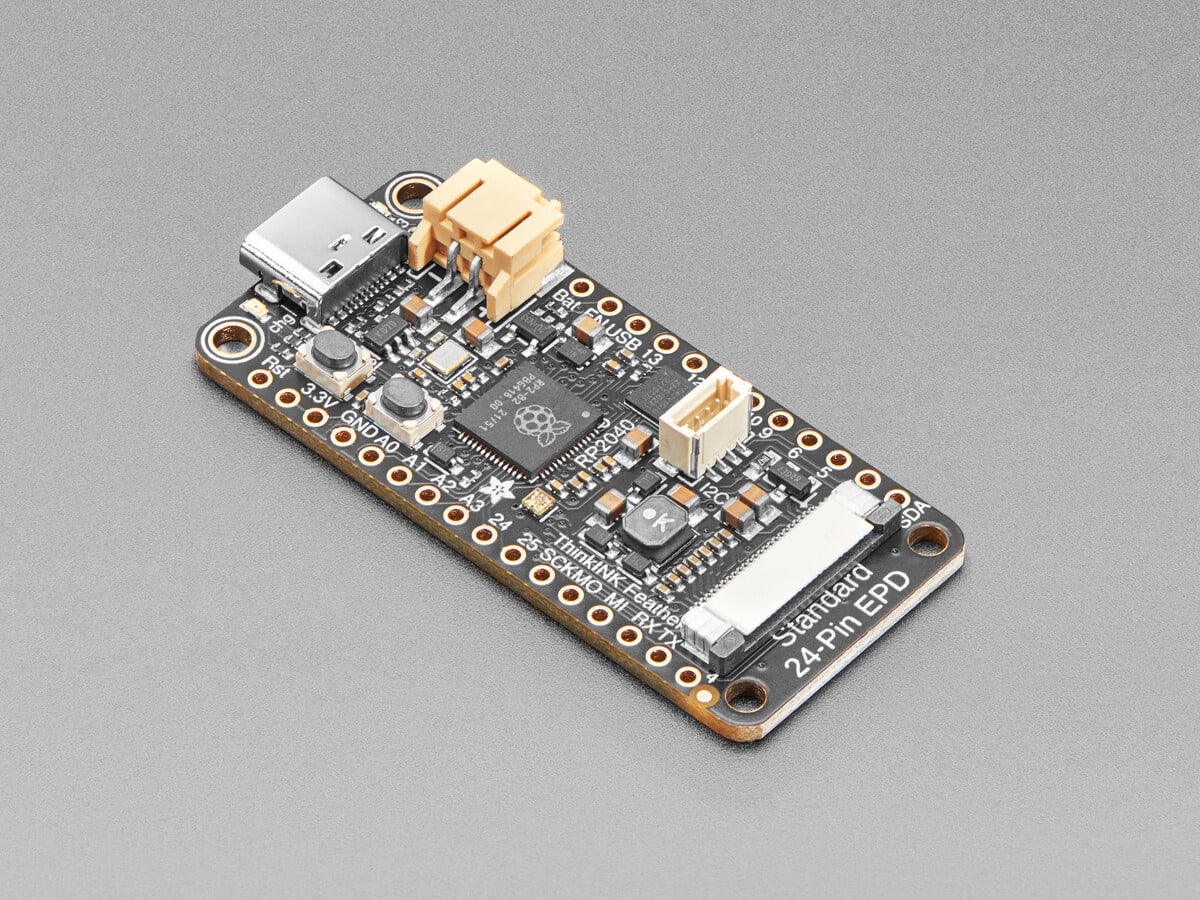

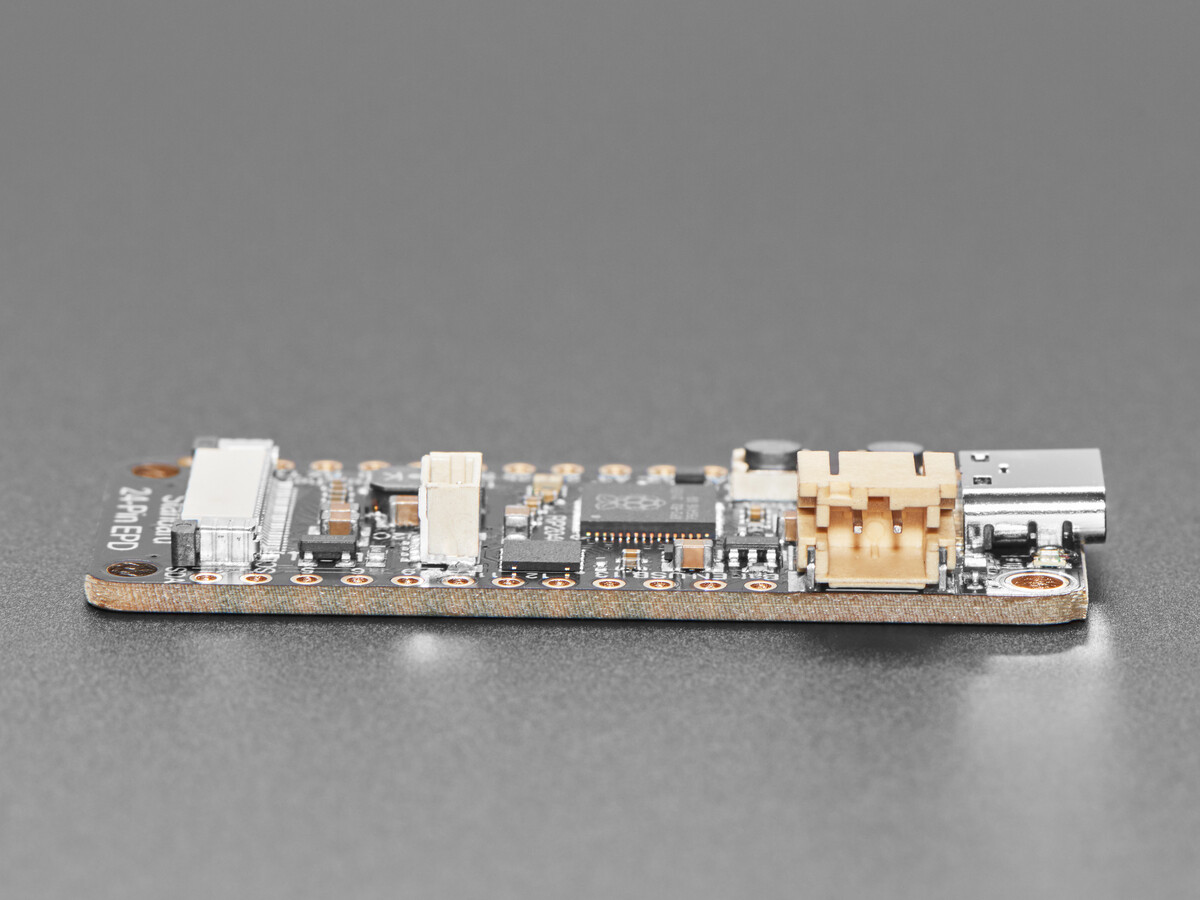

Adafruit RP2040 Feather ThinkInk til 24Pin E-Paper Display STEMMA QT 5727

Easy E-Paper og RP2040 kommer endelig til dit Feather med dette Adafruit RP2040 Feather Think Ink , med hvilket du nemt kan tilføje en E-Ink-/E-Paper-skærm til næsten ethvert almindeligt display. Du har måske bemærket de nyeste “e-læsere” som Kindle eller Nook. De har enorme “statiske” skærme af elektronisk papir – det betyder, at billedet forbliver på skærmen, selv når strømmen er slukket. Billedet er også kontrastfuldt og meget læsbart i dagslys. Det ser virkelig ud som trykt papir!

Vi har længe været fans af disse displays, og vi har Arduino/CircuitPython-drivere til utallige af de forskellige displaychipsæt, så et E-Paper RP2040 Feather ville ikke være særligt nyttigt. Heldigvis har næsten alle små til mellemstore EInk-displays, der produceres i dag, en standard 24-pin kontakt. Dette Feather tilføjer hele strømforsyningsunderstøttelsesskemaet og spændingsjusteringen, så du kan tilslutte dit foretrukne display – vi har testet det med op til 5,6 tommer 7-farvede ACeP-displays.

Da alle ePaper-displays med 24-Pin-grænsefladen kræver, at du bufferer de forskellige lag og skriver dem alle samtidigt via SPI, er RP2040-chippen en fremragende løsning. Den har 264 KB intern SRAM, så selv de største displays har tilstrækkelig hukommelse til at gemme alle billeddata og køre din egen kode. Vi har også tilsluttet displayet til en separat SPI-port, så hoved-SPI-porten på Feather kan bruges til andre periferienheder.

Feather er Adafruits udviklingskortspecifikation, og ligesom sit navn er det tyndt, let og giver dig mulighed for at flyve! Vi har udviklet Feather som den nye standard for bærbare mikrocontrollerkerner. Se de andre boards i Feather-familien her.

Hjertet i Feather er en RP2040-chip, der er klokket med 133 MHz og 3,3 V-logik, den samme som også bruges i Raspberry Pi Pico. Denne chip har op til 1 MB integreret QSPI FLASH og 264 KB RAM! Der er endda plads til en STEMMA QT-port til nem forbindelse af I2C-enheder.

For at gøre det nemt at bruge til projekter på farten, har vi tilføjet en stik for alle vores 3,7-V Lithium Polymer batterier og en integreret opladning. Du behøver ikke et batteri, den fungerer problemfrit direkte via USB Type-C porten. Men hvis du har et batteri, kan du tage det med dig og tilslutte det til USB-porten for at oplade. Feather skifter automatisk til USB, når den er tilgængelig. Selvom RP2040 ikke er designet til lavt strømforbrug, kan du opnå en strømforbrug på omkring 1,5 mA i hviletilstand.

Hier sind einige praktische Spezifikationen! Sie erhalten:

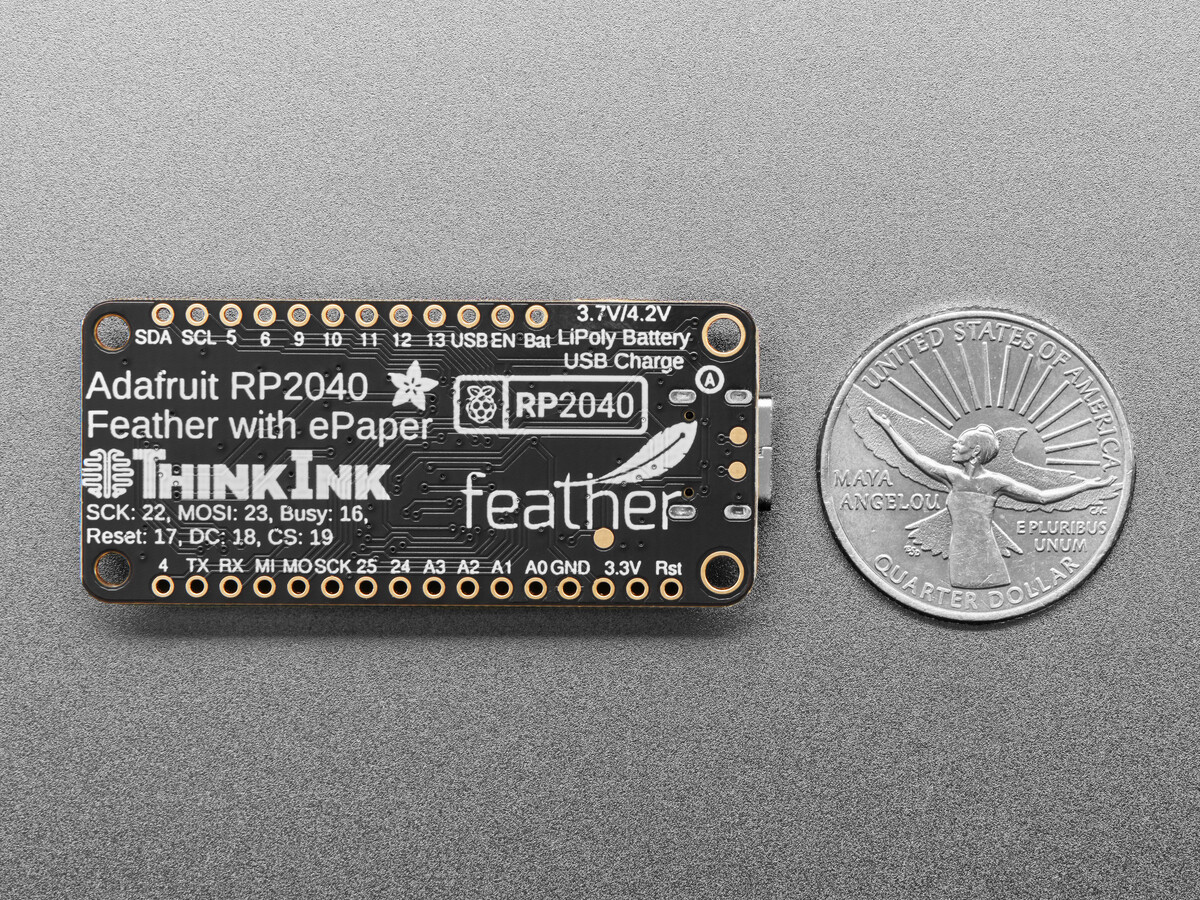

• Mål: 2,0″ x 0,9″ x 0,28″ (50,8 mm x 22,8 mm x 7 mm) uden loddede stifter
• Lettere end en (stor?) fjeder – 6,3 gram
• RP2040 32-bit Cortex M0+-dualcore med ~133 MHz ved 3,3 V logik og strømforbrug
• 264 KB arbejds hukommelse
• 8 MB SPI-flash Chip til at gemme filer, billeder og CircuitPython/MicroPython-kodespejling. Ingen EEPROM
• Tonsvis af GPIO! 21 x GPIO-pinde med følgende muligheder:
  • Fire 12-bit ADC’er (en mere end Pico)
  • To I2C-, zwei SPI- og to UART-perifære enheder, vi betegner én til “hoved”-grænsefladen på standard Feather-steder.
  • 16 x PWM-udgange – til servomotorer, LED osv.
• Indbygget 200mA+ LiPo-ladegeræt med opladningsstatus LED
• Pin #13 rød LED for generel blinkning
• RGB NeoPixel for fuldfarvedisplay.
• Indbygget STEMMA QT-tilslutning, med hvilken du hurtigt kan forbinde alle Qwiic-, STEMMA QT- eller Grove I2C-enheder uden lodning!
• Både resetknap og bootloader-udvælgelsestast for hurtige genstart (ingen behov for at tage strømmen ud og sætte den i igen for at genstarte koden)

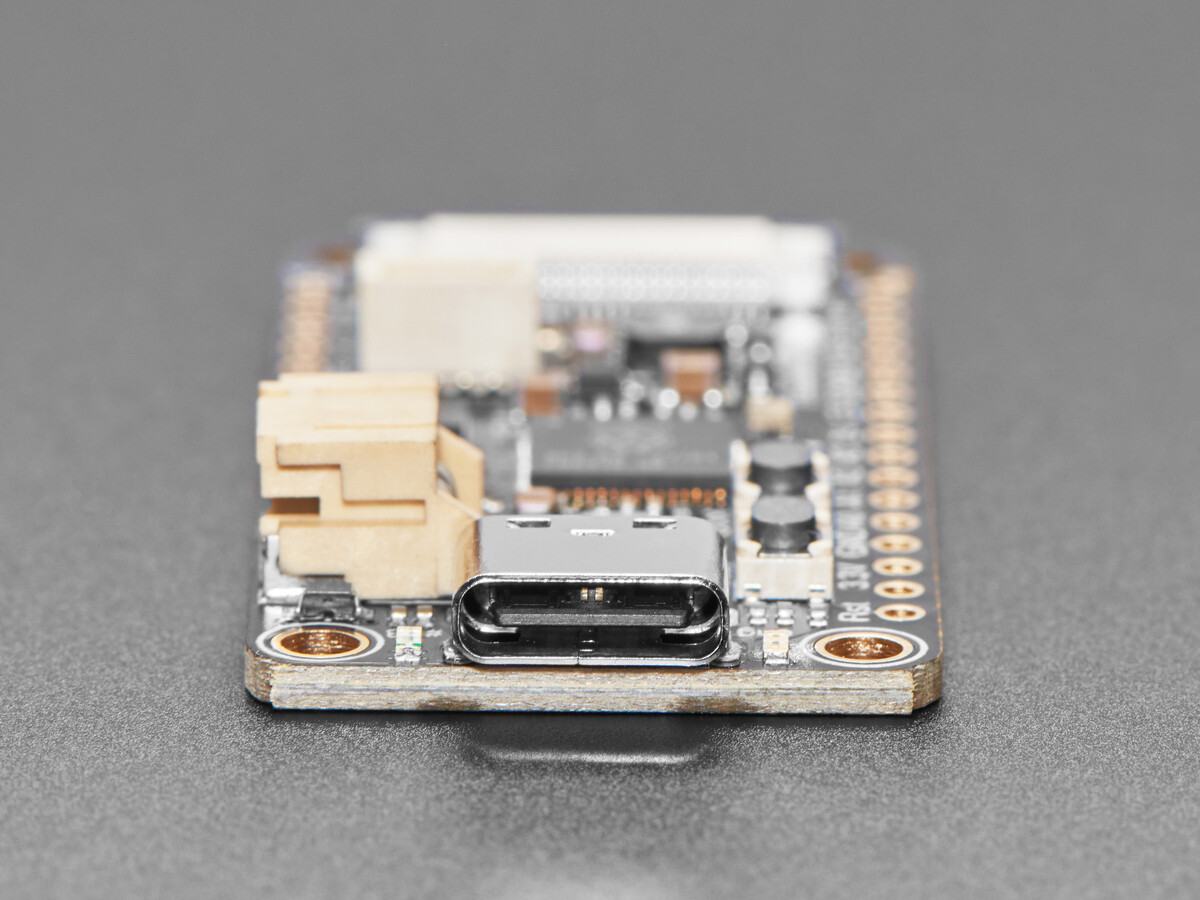

• USB-Type-C-ansluget giver dig mulighed for at få adgang til den indbyggede ROM-USB-bootloader og debugge den serielle grænseflade
• 3,3-V-regulator med 500-mA udgangsstyrke og Power-Enable-pin
• 4 monteringshuller
• 12-MHz krystal for perfekt timing.
• Schaltkreise für gængstige 24-polige e-Paper/e-Ink-displaysDiese har typisk en diagonal på 1,54 tommer til 7 tommer og er designet til “Smart Labels”. Ingen lodning er nødvendig, bare tilslut skærmen til FPC-stifterne i enden og indlæs din kode. Ikke beregnet til brug med displays med højere opløsning på E-Readere som Kindles. De bruger en anden grænseflade!

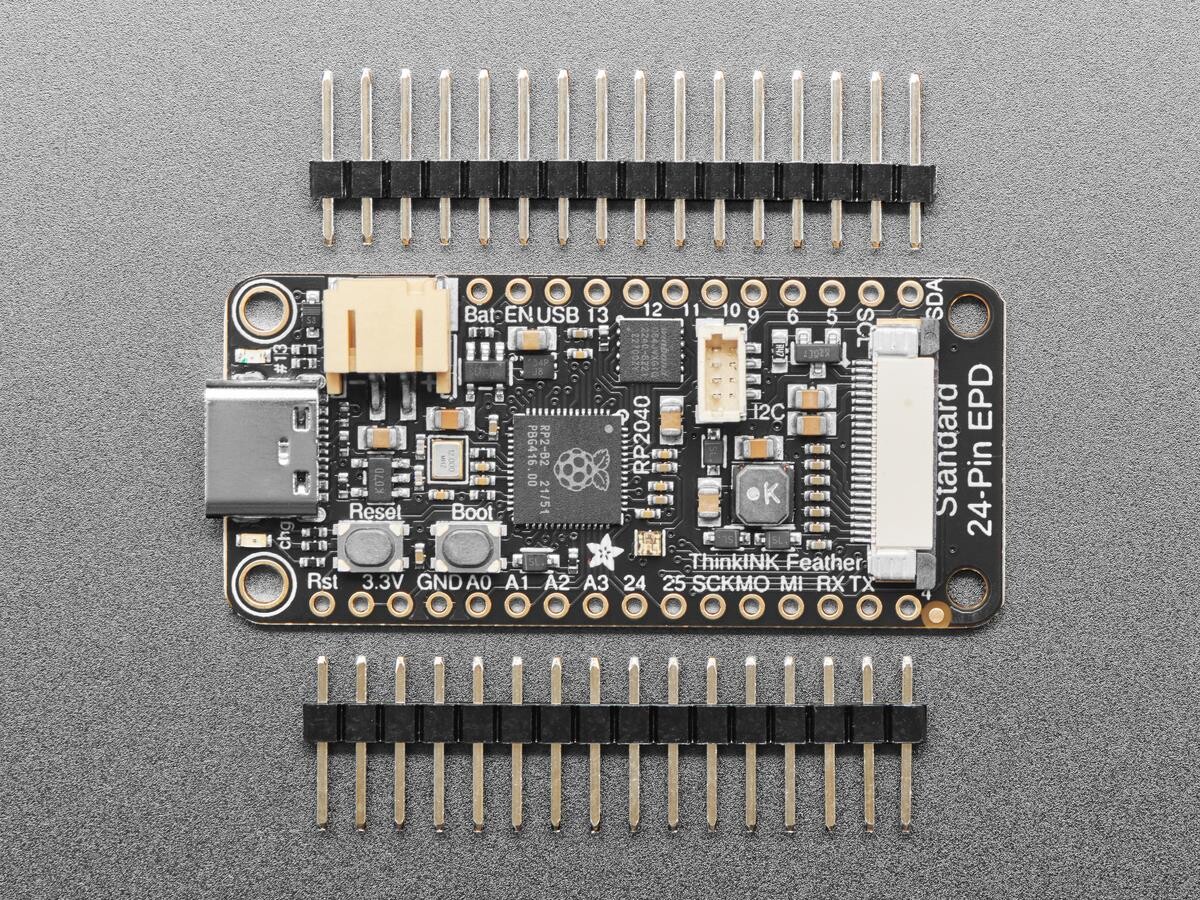

Leveres samlet og testet, med nogle overskrifter. Du har brug for en loddekolbe for at montere headeren til installation på din Feather. Ved at placere overskrifter oven på hinanden kan du montere en yderligere FeatherWing ovenpå.

Leveres ikke med et EInk-display eller forlænget kabel! Til brug med næsten ethvert EInk-display med en 24-polede FPC-forbindelse.

Downloads

• SchematicAnleitung
