Adafruit Pro Trinket LiIon LiPoly Backpack Add-On 3.3V Printplade 2124

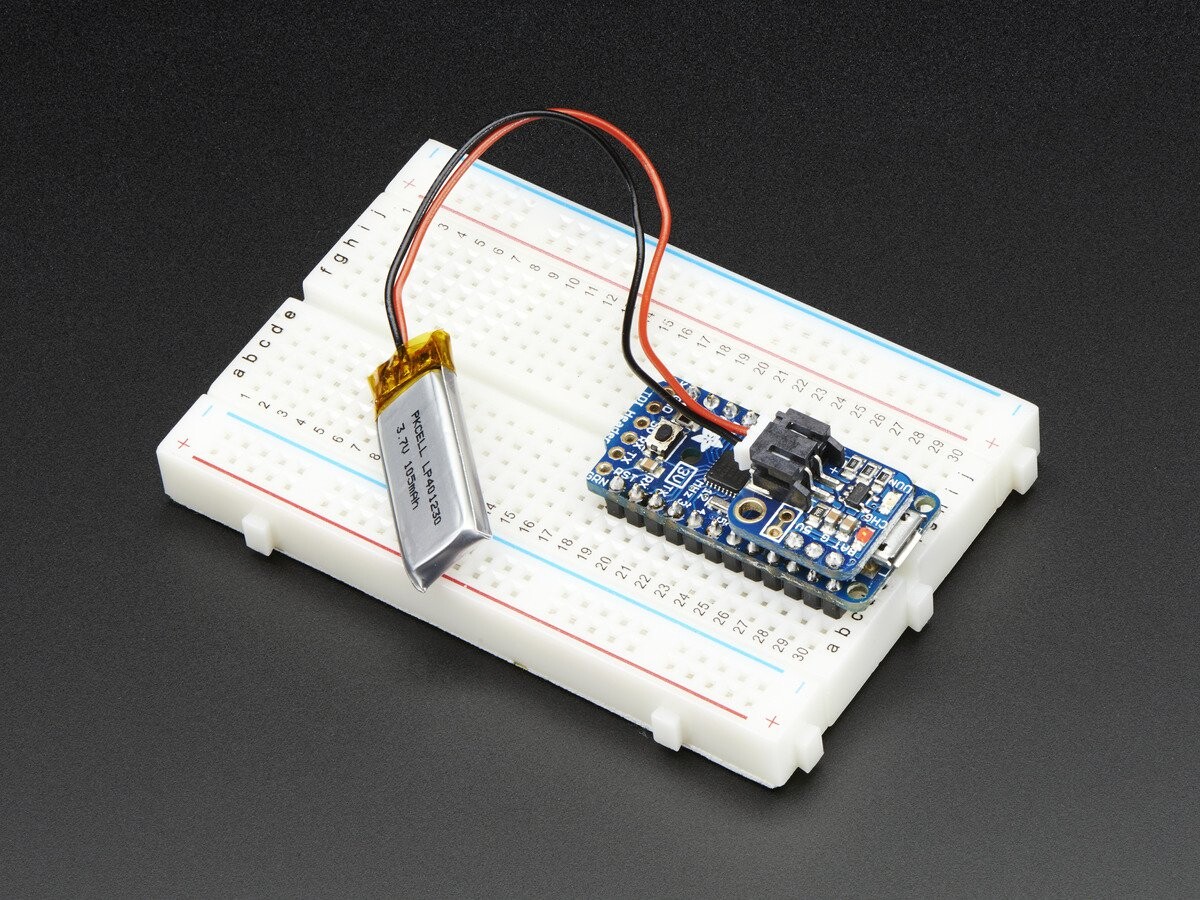

Denne LiPoly-rygsæk gør det virkelig nemt! I stedet for at skulle forbinde 2 eller 3 printplader sammen for at oprette et ladningssystem, sidder denne lille printplade på printpladen og gør det muligt at sætte LiPoly/LiIon-BatteriAfbryd USB-porten, og mikrocontrolleren skifter til at forsynes af batteriet.

Ideelt settes denne rygsæk sig til brug med 3.3V Pro Trinkets & ItsyBitsy, så batterispændingen (3,7 V-4,2 V) på printet reduceres til 3,3 V. Men i mange tilfælde kan du uden problemer køre en 5V mikrocontroller + tilbehør med de ~ 4 V fra LiPoly-batterien. (Teknisk set er det overclocking, men vi har aldrig oplevet, at det påvirker selve mikrocontrolleren. AVR’er kan nemt overclockes uden problemer).

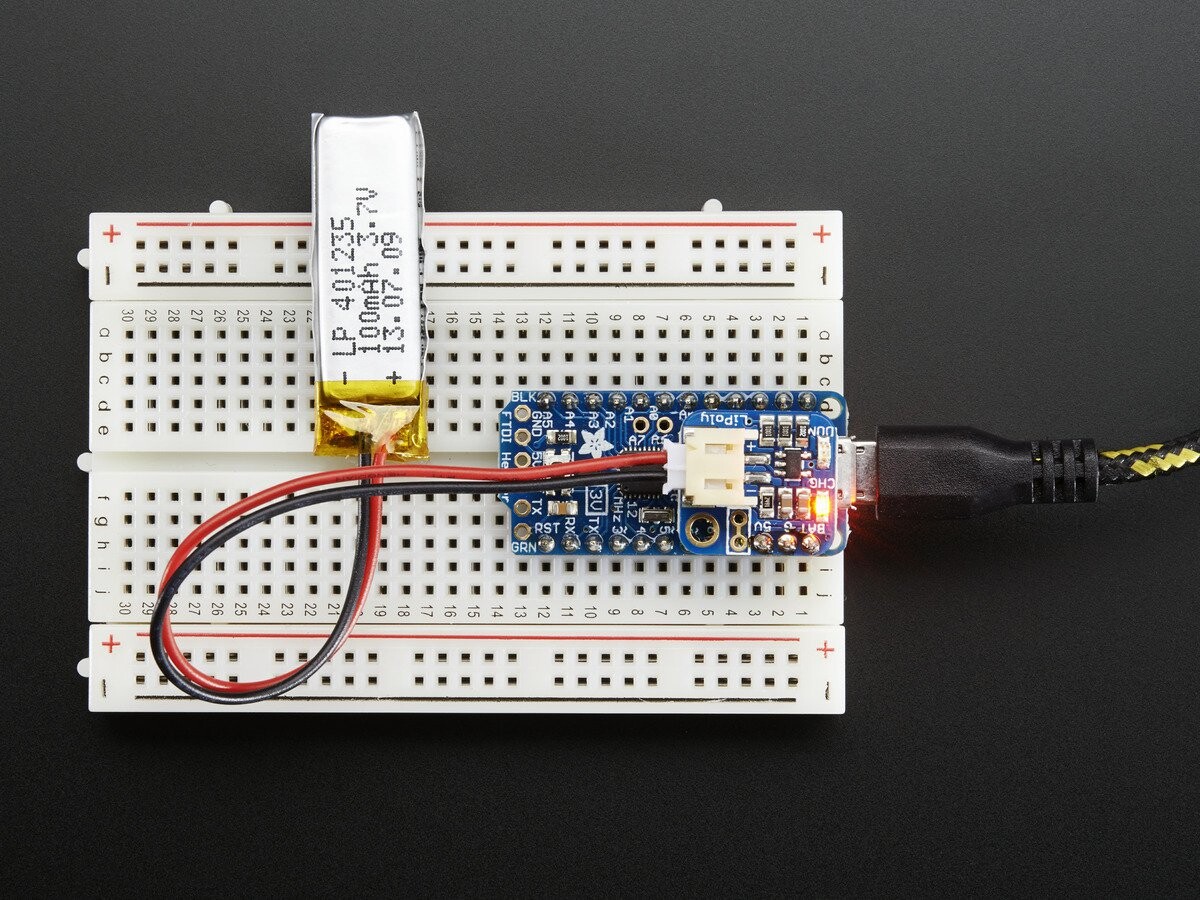

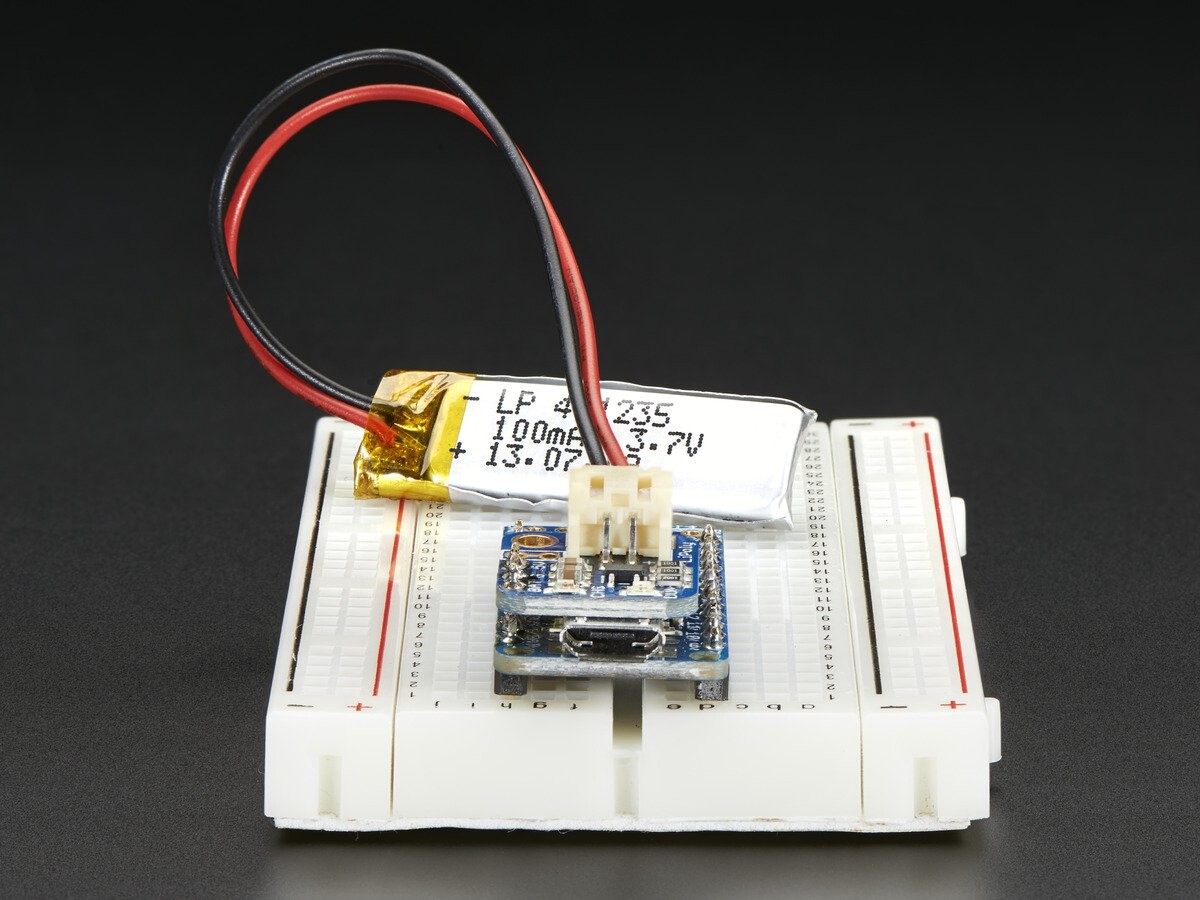

Lod rygsækken med den ekstra lange header fast, så den stadig kan sættes i et breadboard, eller klip de lange header-kabler af efterfølgende for at få en kompakt pakke. Der er to LED’er – én rød og én grøn. Under opladningen lyser den røde LED. Når batteriet er fuldt opladet og klar til brug, lyser den grønne LED op. Det bliver simpelthen ikke nemmere end det.

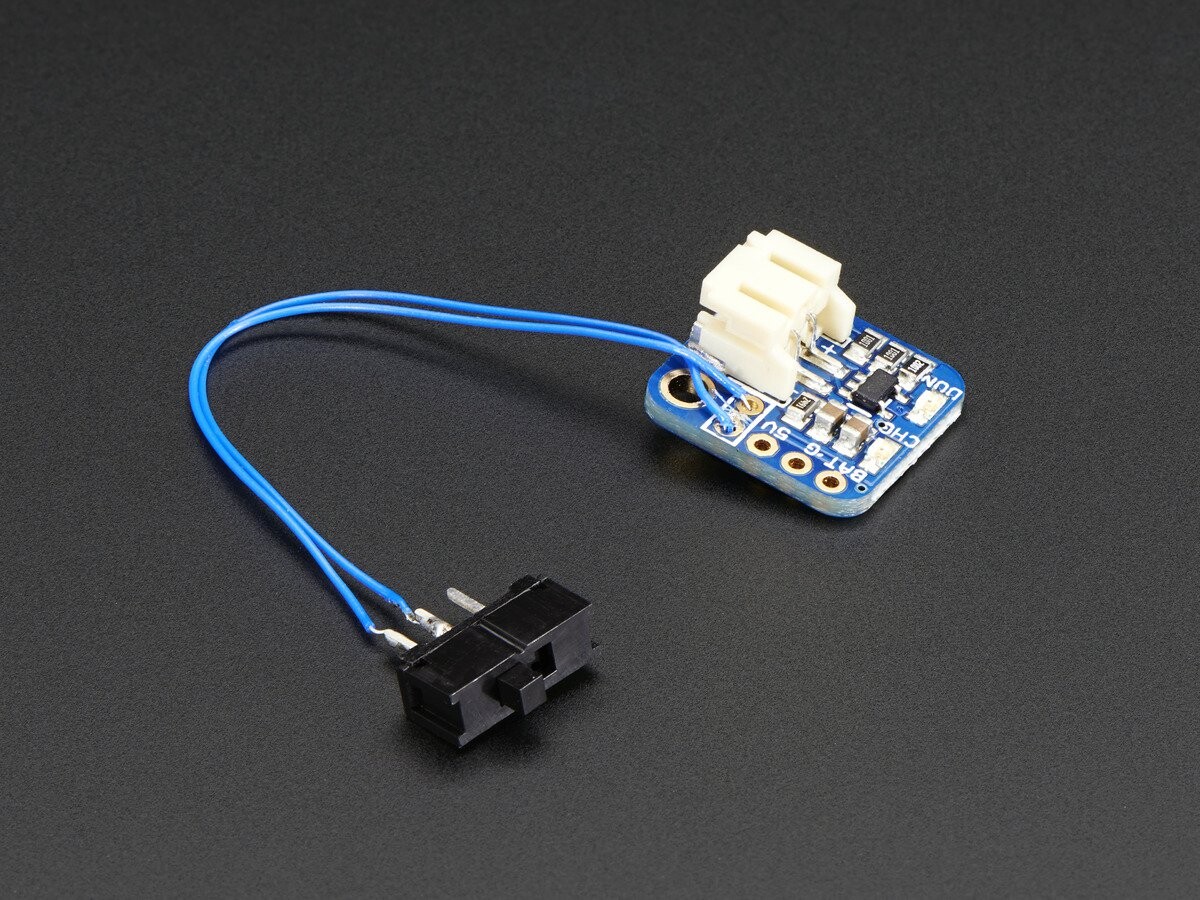

Hvis du ønsker at tilføje en tænd/sluk-kontakt, har vi gjort det virkelig nemt. De to 0,1-tommers huller med en ramme omkring er batteritilkoblingsledningen. Skær forsigtigt ledningen mellem dem af med en hobbykniv og udskift den med to led fra en kontakt som denne skifter eller f.eks. denne knap.
Opladningen sker i tre faser: først en præ-opladningsfase, derefter en hurtig opladning med konstant strøm og til sidst en vedligeholdelsesoplading med konstant spænding for at holde batteriet fuldt. Opladningsstrømmen er standardmæssigt 100 mA. Det fungerer derfor med enhver batteristørrelse og ethvert USB-tilslutning. Hvis du ønsker det, kan du simpelthen skifte til 500-mA-tilstand ved at lukke jumperen på bagsiden, når du oplader batterier med en størrelse på 500 mAh eller mere.

Kun til brug med Adafruits LiPoly/LiIon-batterier! Andre batterier kan have en anden spænding, kemi, polaritet eller pin-konfiguration.

• Leveres samlet og testet
• Bruges 5V-indgangen via Micro-B USB-porten på Pro Trinket eller ItsyBitsy?
• Til opladning af enkelte 3,7/4,2 V Lithium-Ion/Lithium-Polymer-batterier (ikke til ældre 3,6/4,1 V-celler)
• 100mA opladningsstrøm, justerbar til 500mA ved lodning af en jumper

Batterier og Pro Trinket eller ItsyBitsy er ikke inkluderet. Du bør også have noget Kaptonbånd eller andet klæbemiddel til at beskytte rygsækken mod kortslutning med USB-porten.

Vær venligst opmærksom på, at denne rygsæk dækker reset- og brugerknapperne til Itsy nRF52840 (I kan bruge 3 led i stedet for at lade den sidde øverst).

Vær opmærksomDu modtager muligvis en grå eller sort JST-stik. Det er normalt, at de røde og grønne LED’er lyser meget svagt, når der er tilsluttet et batteri, men ikke under opladning. Der er en strøm på 500 uA fra akkumodulens Schottky-diode, som forsyner ladchippen med strøm.

Detaljer:

• Mål: 15 mm x 17 mm x 2 mm
• Højde med JST: 7 mm
• Vægt: 1,3 g
