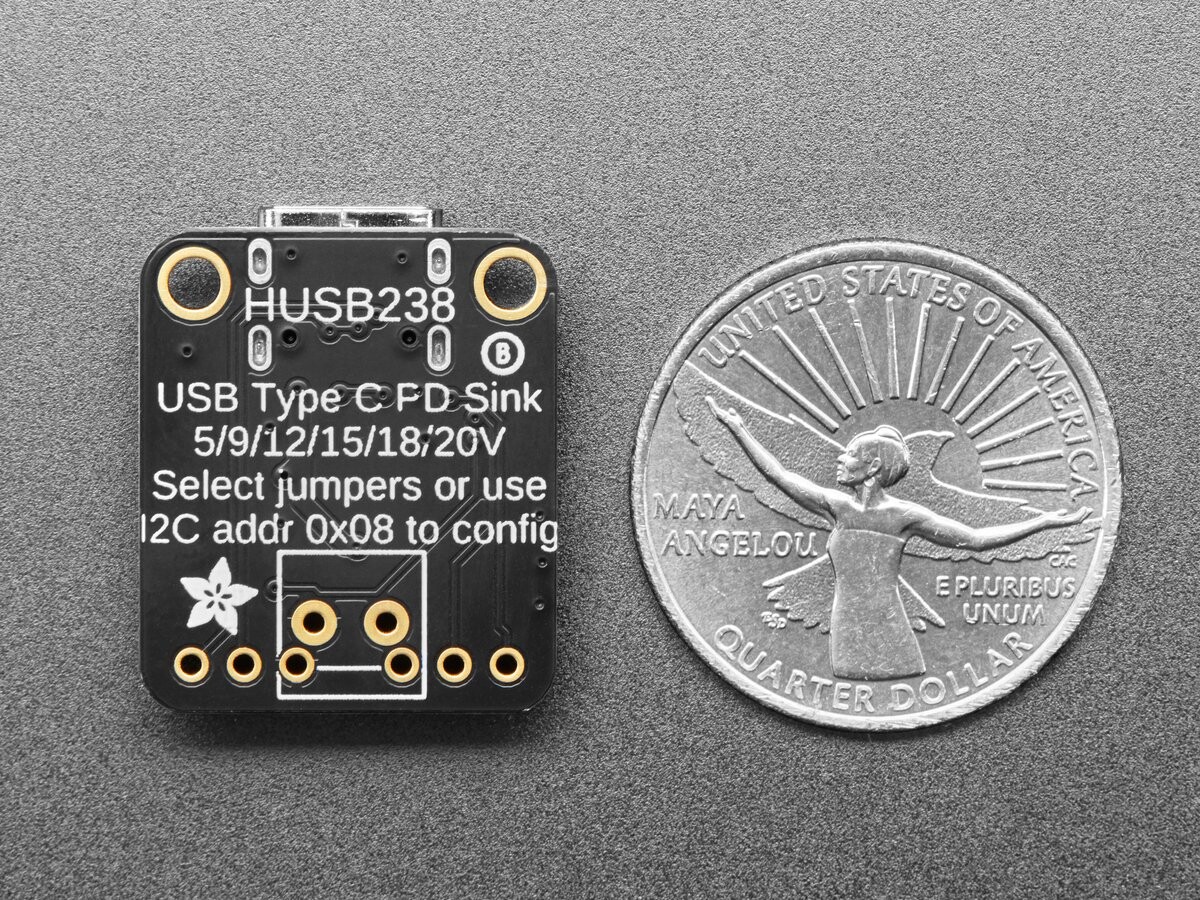

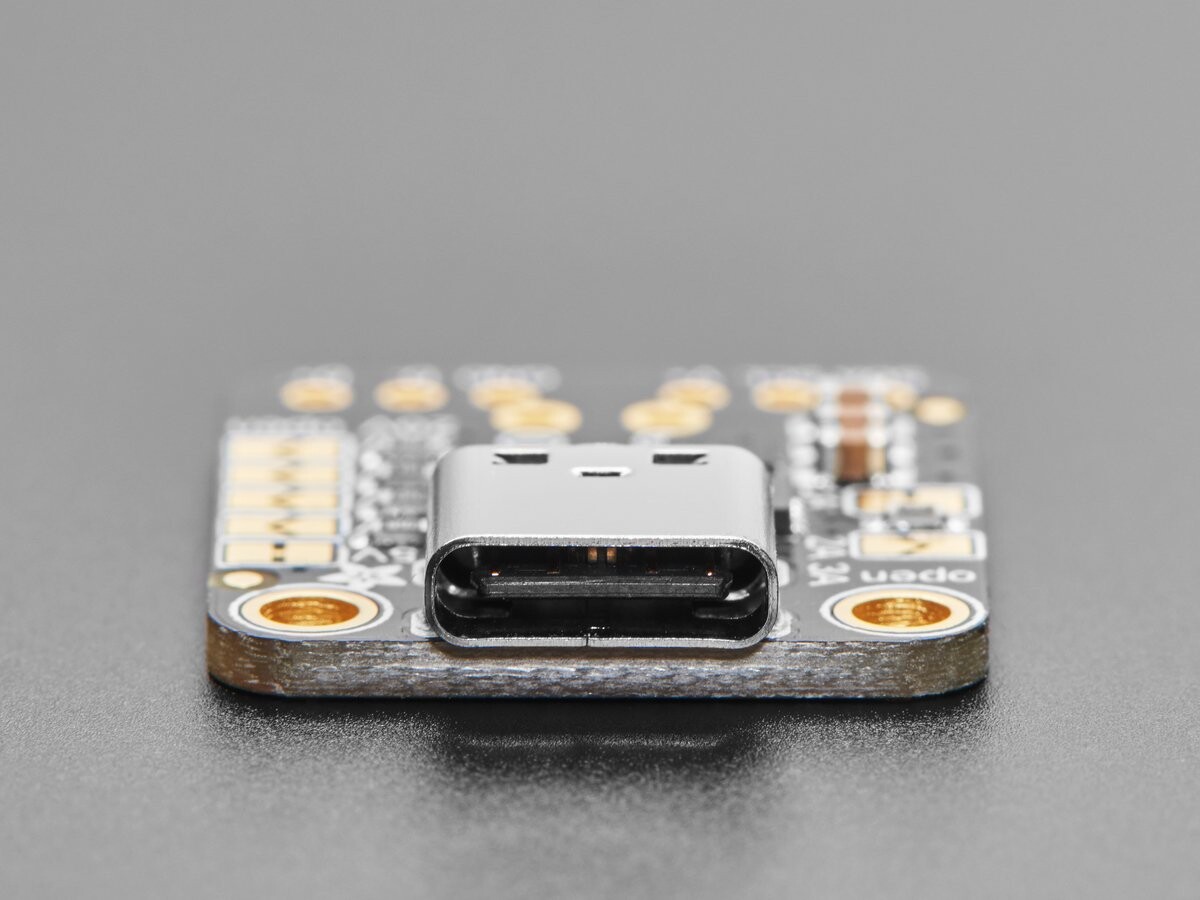

Adafruit USB Type C Power Delivery Dummy Breakout I2C eller Fast 5807

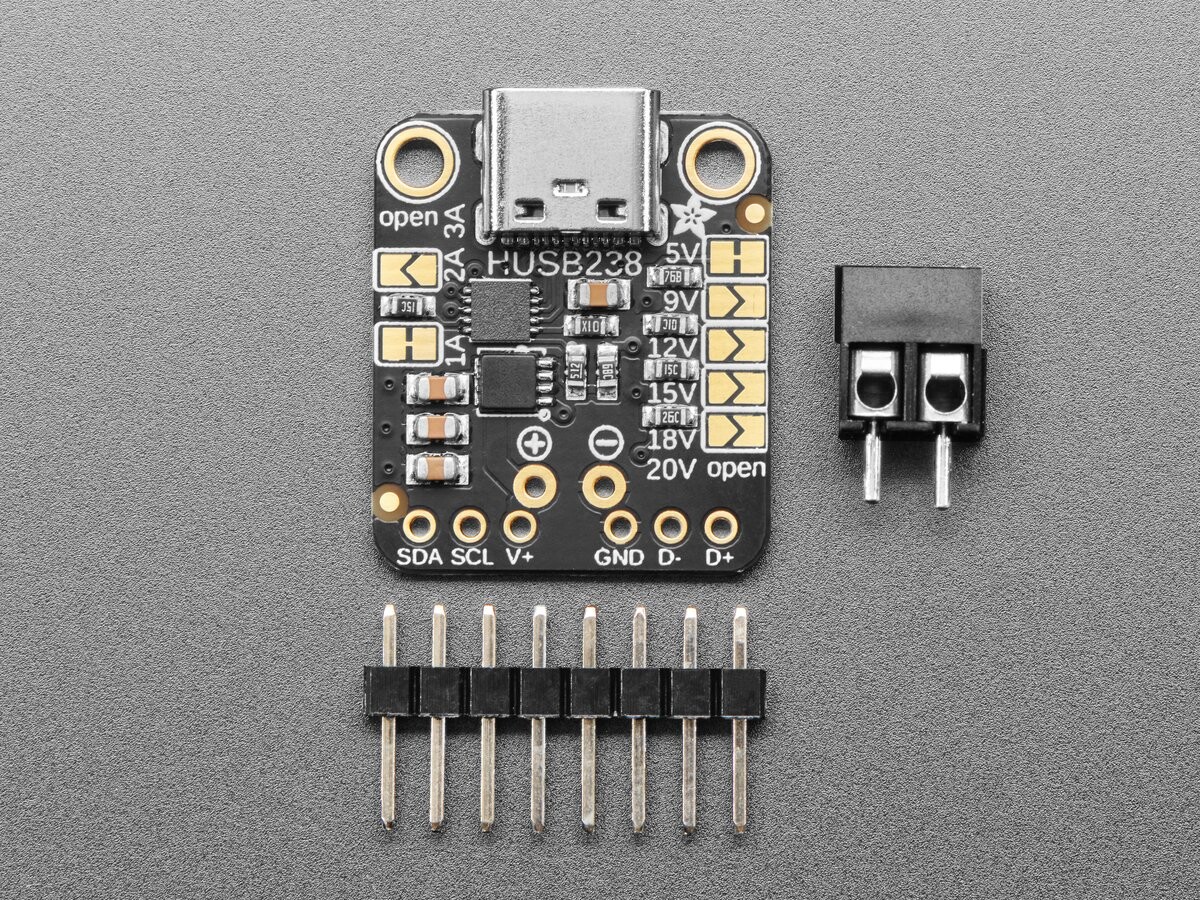

Der USB-PD-Sink-Chip HUSB238 Det er praktisk, da du enten kan bruge jumper (som i virkeligheden er valg af modstande) til at indstille den ønskede PD-spænding og strøm, eller du kan bruge I2C til dynamiske forespørgsler og indstillinger. Vi har bygget et pænt Adafruit USB Type C Power Delivery Dummy Breakout-board omkring HUSB238 for at forenkle konfigurationen og integrationen, uden at skulle lodde små modstande.

Det er perfekt egnet til brug sammen med USB-C-adaptere, der kan levere flere spændinger. De standardtilgængelige spændinger er 5 V, 9 V, 12 V, 15 V, 18 V og 20 V. Denne HUSB238-Breakout-enhed tilsluttes USB-C-kablet og kommunikerer derefter via CC-ledningerne for at anmode om og sende PD-kommandoer. For eksempel kan vi spørge efter, hvilke spændinger der er tilgængelige, og derefter vælge den højeste. Eller hvis du har brug for en bestemt spænding, kan den specifikt vælges.

Denne breakout-enhed er praktisk til projekter, hvor du har brug for mere end 5 V og 2 A strøm: Denne adapter kan levere op til 20 V og 5 A – ja, du kan få 100 W via USB-C! – og du kan reducere det, så du får en masse strøm ved 5 V eller 12 V efter behov. Eller brug den til at omdanne et DC- eller batteridrevet apparat til et USB-C-drevet apparat!

Brug med jumper-konfiguration er enkel: Som standard er det fast forbundet med en 5-V/1A-udgang, da USB-C i første omgang altid leverer dette. Klip 5-V jumperen og lod 9-V-, 12-V-, 15-V-, 18-V eller 20-V jumperen til for at vælge den ønskede spænding. Du kan også vælge den ønskede strøm fra 2 A til 3 A. Vi har dog bemærket, at dette ikke er så vigtigt. Du kan altid trække så meget strøm, som adapteren leverer. Der kræves ingen mikrocontroller eller mikrocomputer!

I2C-konfigureret brug Dette kræver mere. Da Vout kan være op til 20 V, har vi hverken en integreret spændingsregulator eller pullup-modstande. Tilslut i stedet en mikrocontroller eller en mikrocomputerplade, der har en separat strømforsyning (eller en styring med op til 20 V, hvis du vælger denne højde) og I2C-pullup-modstande for at kunne fungere på det ønskede logiske niveau. Brug derefter Arduino-biblioteket og eksempelkoden til at spørge efter de tilgængelige spændinger og strømme fra en USB Type-C PD-kilde, og vælg dynamisk den ønskede spænding. Når du konfigurerer via I2C, vil jumperindstillingerne blive brugt ved opstart, indtil I2C-kommandoerne modtages.

Leveres med en lille stik og en kontaktblok, så du selv kan bestemme, om du vil bruge det i et breadboard eller frit lodde.

Produktmål: 24,5 mm x 20,2 mm x 4,9 mm

Produktvægt: 2,2 g
