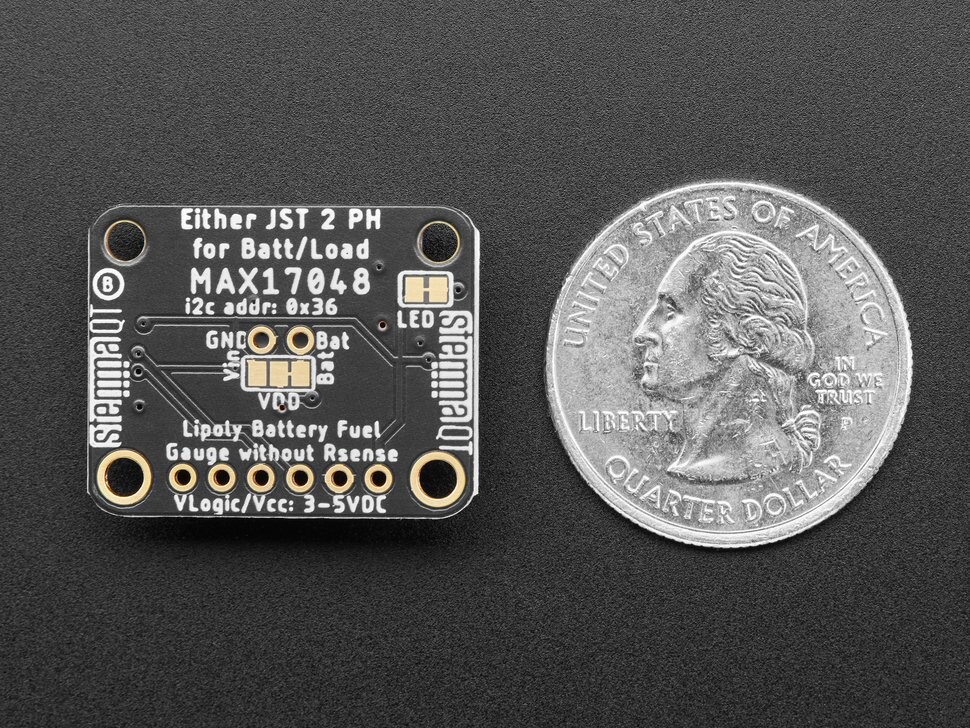

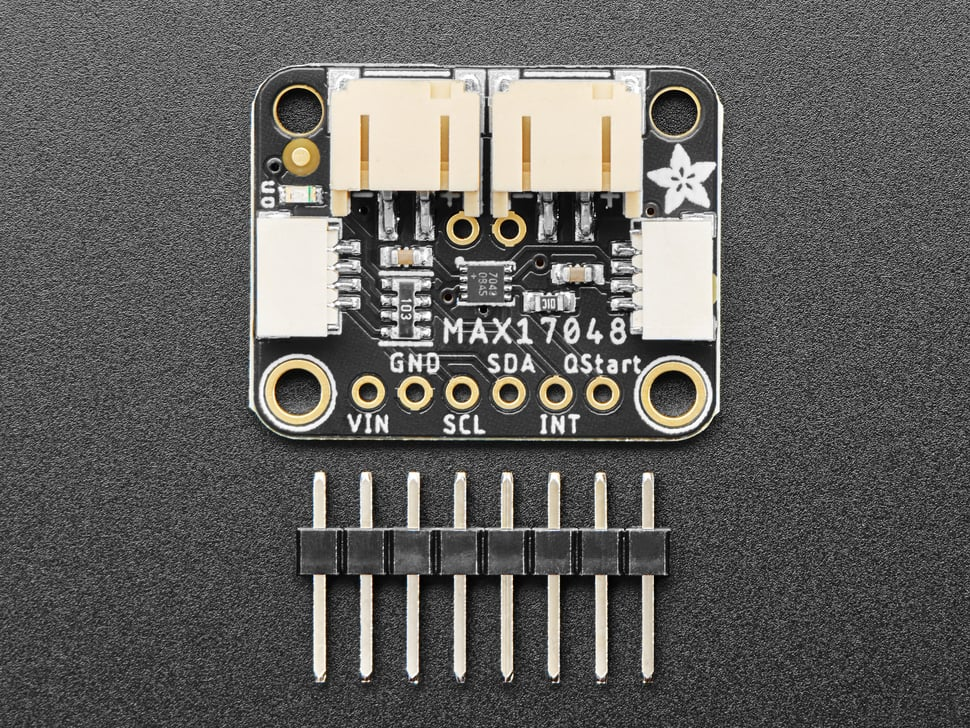

Adafruit MAX17048 LiPoly / LiIon Fuel Gauge and Battery Monitor STEMMA JST PH QT Qwiic 5580

De Adafruit MAX17048 Lithium/Lithium-Ionen-Batteriindikator og batteristyring Det fungerer på samme måde. Tilslut det til dit Lipoly- eller LiIon-batteri, og det vil fortælle dig spændingen i cellen, og det vil udføre den irriterende matematik med at dekode den ikke-lineære spænding, så du også får en gyldig procentdel!

Da denne flotte chip er I2C, fungerer den med alle mikrocontroller- eller mikrocomputerboards, fra Arduino UNO til Raspberry Pi. Og du behøver ikke at bekymre dig om logisk niveau, da målingen kører med 3,3 V eller 5,0 V strøm og samme logik.

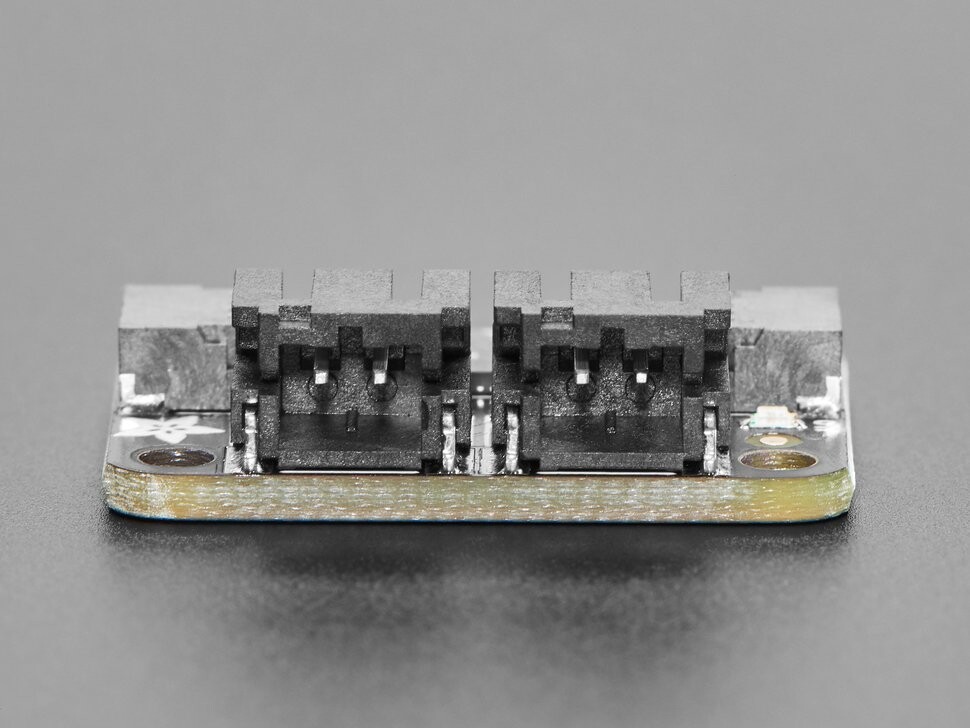

Tilslut en 1S 3,7–4,2 V Lithium-ion eller Polymer batteri til en af JST 2 PH-stifterne (hver en). Brug derefter det medfølgende JST PH kryds kabel til at forbinde til din step-up converter, Feather, hvad som helst! Brug I2C-grænsefladen og vores Arduino eller CircuitPython/Python biblioteks kode for at læse spænding og procent når du ønsker. Der er forskellige advarsler og energibesparende tilstande, der kan justeres efter behov.

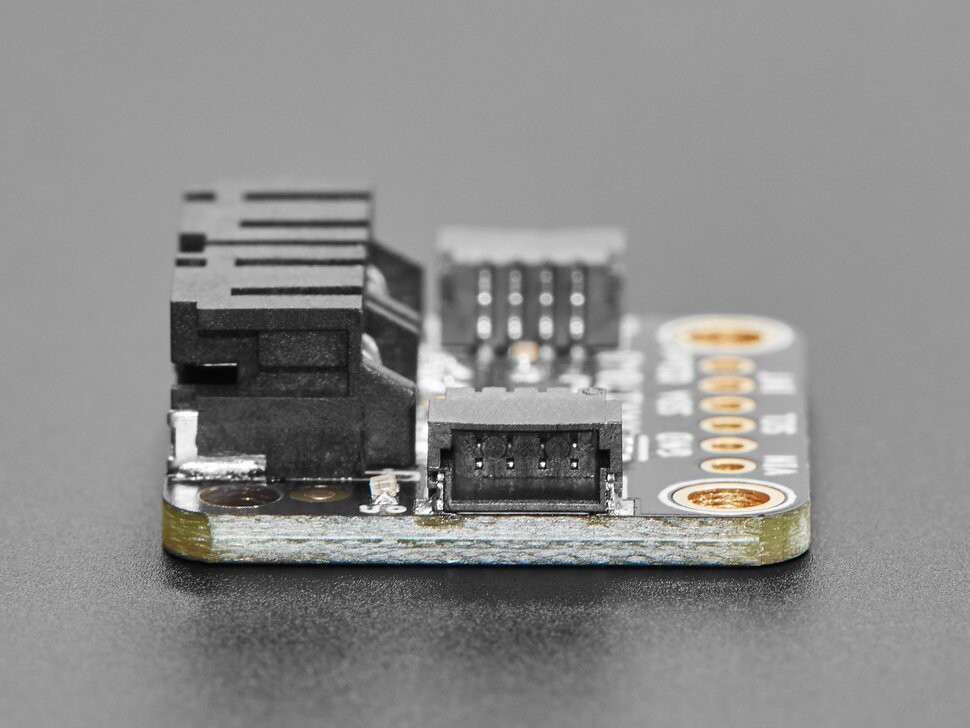

Så du hurtigt kan komme i gang, har vi et specialfremstillet printplade i STEMMA QT Formfaktor er, der en simpel grænseflade muliggør. STEMMA QT-stifterne på begge sider er kompatible med SparkFun Qwiic I2C-tilslutningerne. På denne måde kan du opnå lodfrie forbindelser mellem dit udviklingskort og MAX17048 eller bruge det med et kompatibelt kabel kombineres med en række andre sensorer og tilbehør.

Tekniske detaljer

Produktmål: 25,7 mm x 20,3 mm x 7,2 mm / 1,0″ x 0,8″ x 0,3″

Produktvægt: 2,6 g

Downloads

• Arduino LibraryAnleitung
