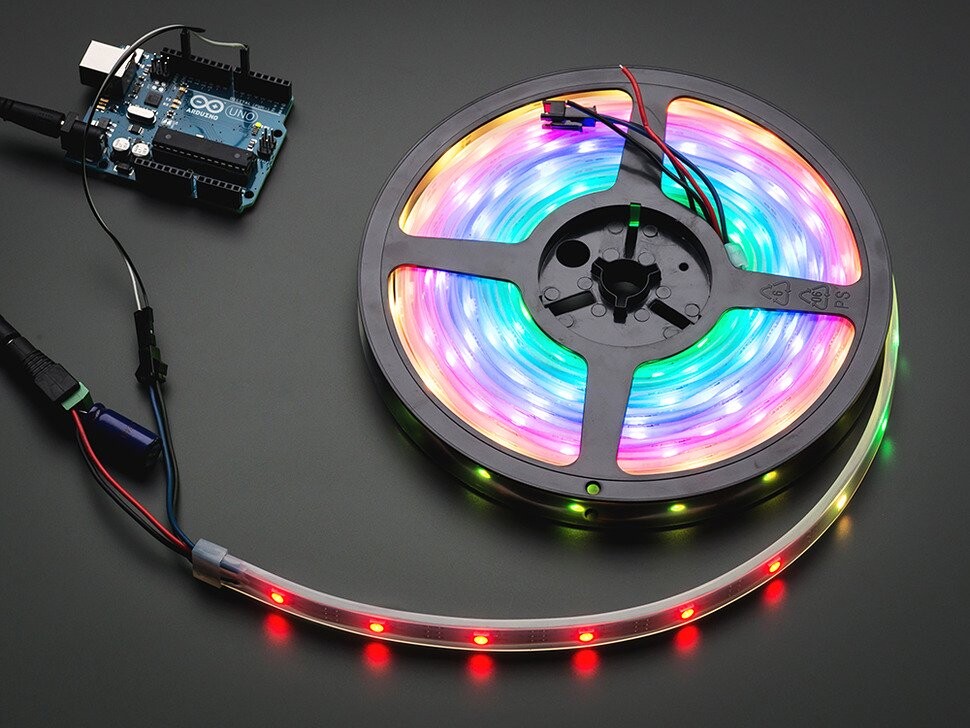

Adafruit NeoPixel Digital RGB LED-stripe 3m Sort 30LEDs/m 1460

Disse NeoPixel-stribe har 30 digital adressierbare Pixel-LED’er pr. meter og er meget prisvenlige, med en bredde på kun 12,5 mm, 10 mm, når du fjerner LED-strippet fra huset. Dette er stroben med sort fleksibel printplade, den er identisk med det hvide med 30 LED/meter, bortset fra at den har en anden farve på flex-stroben.

• Disse LED’er forbruger maksimal omkring 9,5 Watt (~2 Ampere ved 5 V) pr. meter. Ved maksimal belastning antages det, at alle LED’er lyser fuldt ud i hvidt. Normalt er den faktiske strøm for farverige designs omkring 1/3 til 1/2 af den maksimale strøm. Et godt netværk som vores 5V 2A eller 10A netværk er nøglen!
• For at opnå en høj tæthed er controller-chippen placeret i LED’en, hvilket er cool, men også betyder, at chippen kun bruger én pin til input og én pin til output. Det anvendte protokol er meget, meget tidsspecifikt og kan kun styres af mikrocontrollere med en gentagelig tidsnøjagtighed på 100 ns. Vi har eksempelkode til brug med Arduino Uno/Mega-mikrocontroller ved 8 MHz og 16 MHz, og med lidt arbejde kan du bruge det med Raspberry Pi eller Beagle Bone Black, men det fungerer ikke med Basic Stamp, NETduino eller andre fortolknings-/virtuelle maskinmikroprocessorer eller enhver processor, der er langsommere end 8 MHz. Se vores digitale LED-strip DotStar, som har en SPI-lignende input/output og nemt kan bruges med Pi, NETduino og andre processorer.
• Da pixelene styres af et Arduino, skal hele strippen lagres i hukommelsen, og vi har konstateret, at ved mange Arduino UNO-projekter er der kun omkring 1500 byte RAM tilgængelige efter inklusion af alle ekstra funktioner – nok til omkring 500 LED-pixel. Hvis du vil styre hele strippen og også inkludere andre biblioteker, skal du muligvis bruge en Mega.

Der er 30 RGB-LEDs pr. meter, og du kan styre hver LED individuelt! Ja, det er korrekt, det er den digital adressérbare type LED-strips. Du kan indstille farven på de røde, grønne og blå komponenter i hver LED med 8-bit PWM-præcision (dvs. 24-bit farve pr. pixel). LED’erne styres af skiftere, der er forbundet langs strippen, så du kan forkorte eller forlænge strippen. Kun én digital udgangspin er nødvendig for at sende data. PWM er integreret i hver LED-chip. Så snart du har indstillet farven, kan du stoppe med at kommunikere med strippen, og den vil fortsat styre alle LED’erne via PWM.

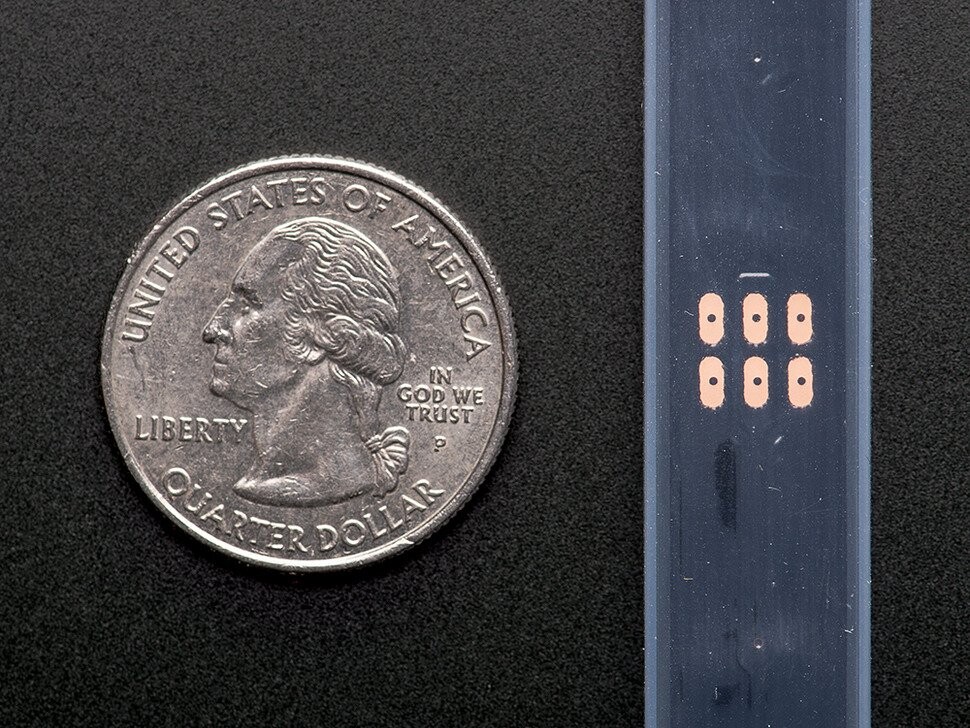

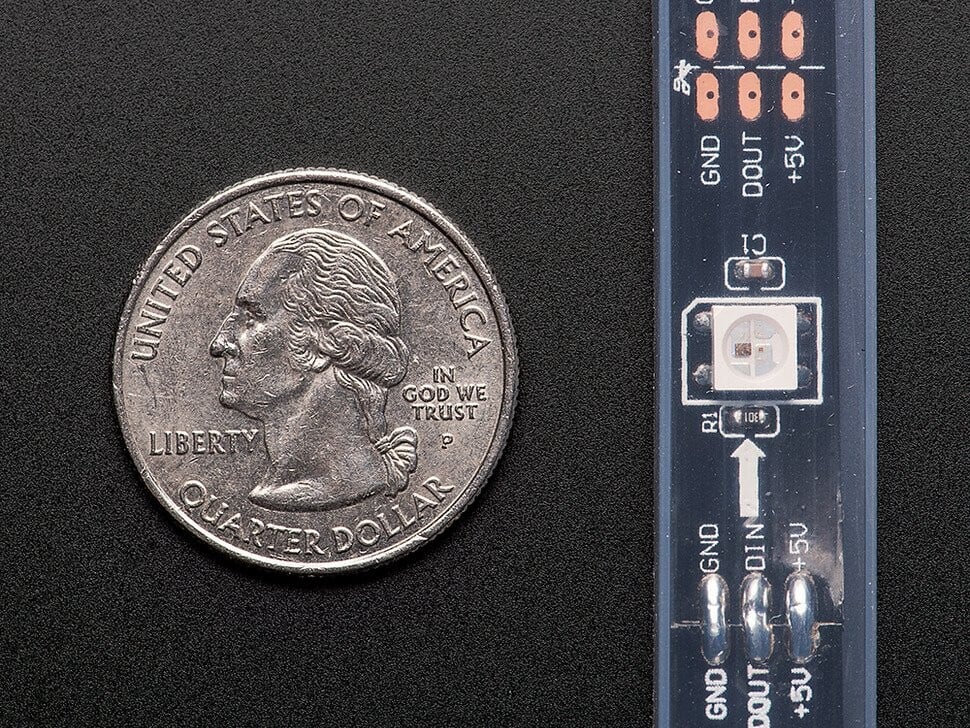

Stribben består af fleksibel PCB-material og leveres med en vandtæt belægning. Du kan nemt klippe disse stribber med en skruetrækker. Hvert 3,4 cm (1,3 tommer) har der snitlinjer (hver med 1 LED). Lødt de 0,1 tommer (0,1 tommer) store kobberpads og så er det i gang. Selvfølgelig kan du også forbinde stribbene sammen for at forlænge dem. Vær opmærksom på, hvor meget strøm du har brug for! Vi har en 5V/2A strømforsyning, der burde række 1 meter, og en 5V/10A strømforsyning, der kan række op til 10 meter (afhængigt af anvendelsen). Du skal bruge en 5V DC-strømforsyning til at forsyne disse strips med strøm. Brug ikke mere end 6V, da dette ellers kan ødelægge hele strip.

Für den Anschluss dieser Streifen empfehlen wir, en 2,1-mm DC-kontakter at bruge, så du kan tilslutte en af vores strømforsyninger. Du kan bruge et 2-Pin JST sæt til data- og jordstiftene for at lave en hurtig forbindelse.

Vores detaljerede NeoPixel-guide indeholder alt, hvad du behøver for at bruge NeoPixels i alle former og størrelser. Inklusive færdiglavede biblioteker og eksempelkode til Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due & Arduino Mega/ADK (alle versioner)

Tekniske detaljer

• 12,5 mm (0,5″) bredt, 4 mm (0,16″) tykt med monteret kabinet, 1,85 mm (0,07″) tyndt uden kabinet, 33 mm (1,3″) langt pr. segment
• 30 LED pr meter
• Afmonterbart, vejrbestandigt IP65-hus
• Maksimalt strømforbrug på 5 V ved 60 mA pr. 1,3-tommers stregsegment (alle LED’er med fuld lysstyrke)
• 5 VDC strømbehov (ikke overstige 6 VDC) – ingen polaritetsbeskyttelse
• 1 integreret RGB-LED pr segment, individuelt styret
• LED-bølgelængder: 630 nm/530 nm/475 nm
• Tilslutning: 2-polet JST SM

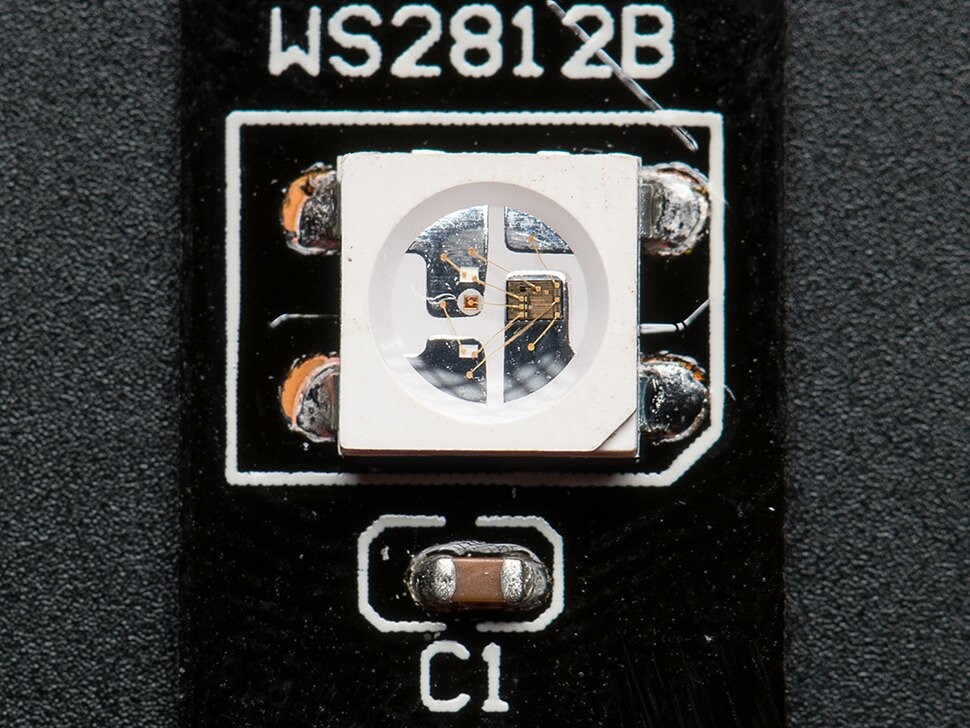

• Strobel kan enten bruge WS2812B- eller SK6812-baserede LED’er. De har samme lysstyrke, farve og samme protokol.
