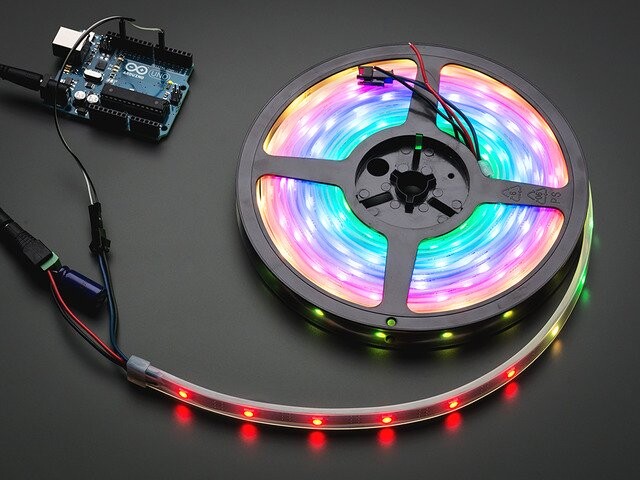

Adafruit NeoPixel Digital RGB LED-stripe 2m Hvid 30LEDs/m 1376

Disse NeoPixel-stribe har 30 digital adressierbare Pixel-LED’er pr. meter og er meget prisvenlige, med en bredde på kun 12,5 mm, 10 mm, når du fjerner LED-strippet fra huset. Dette er stroben med hvid fleksibel printplade, den er identisk med den sorte 30 LED/meter, bortset fra at den har en anden farve på flexstroben.

• Disse LED’er forbruger maksimal omkring 9,5 Watt (~2 Ampere ved 5 V) pr. meter. Ved maksimal belastning antages det, at alle LED’er lyser fuldt ud i hvidt. Normalt er den faktiske strøm for farverige designs omkring 1/3 til 1/2 af den maksimale strøm. Et godt netværk som vores 5V 2A eller 10A netværk er nøglen!
• For at opnå en høj tæthed er controller-chippen placeret i LED’en, hvilket er cool, men også betyder, at chippen kun bruger én pin til input og én pin til output. Det anvendte protokol er meget, meget tidsspecifikt og kan kun styres af mikrocontrollere med en gentagelig tidsnøjagtighed på 100 ns. Vi har eksempelkode til brug med Arduino Uno/Mega-mikrocontroller ved 8 MHz og 16 MHz, og med lidt arbejde kan du bruge det med Raspberry Pi eller Beagle Bone Black, men det fungerer ikke med Basic Stamp, NETduino eller andre fortolknings-/virtuelle maskinmikroprocessorer eller enhver processor, der er langsommere end 8 MHz. Se vores digitale LED-strip DotStar, som har en SPI-lignende input/output og nemt kan bruges med Pi, NETduino og andre processorer.
• Da pixels styres af et Arduino, skal hele strippen lagres i hukommelsen, og vi har bemærket, at ved mange Arduino UNO-projekter er der kun omkring 1500 byte RAM tilgængelige efter inklusion af alle ekstra funktioner – hvilket er nok til omkring 500 pixels. Hvis du vil styre hele strippen og også inkludere andre biblioteker, skal du muligvis bruge en Mega.

Der er 30 RGB-LEDs pr. meter, og du kan styre hver LED individuelt! Ja, det er korrekt, det er den digital adressérbare type LED-strips. Du kan indstille farven på de røde, grønne og blå komponenter i hver LED med 8-bit PWM-præcision (dvs. 24-bit farve pr. pixel). LED’erne styres af skiftere, der er forbundet langs strippen, så du kan forkorte eller forlænge strippen. Kun én digital udgangspin er nødvendig for at sende data. PWM er integreret i hver LED-chip. Så snart du har indstillet farven, kan du stoppe med at kommunikere med strippen, og den vil fortsat styre alle LED’erne via PWM.

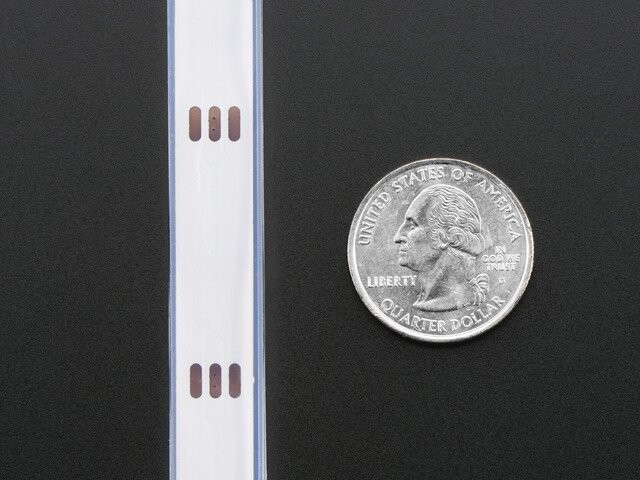

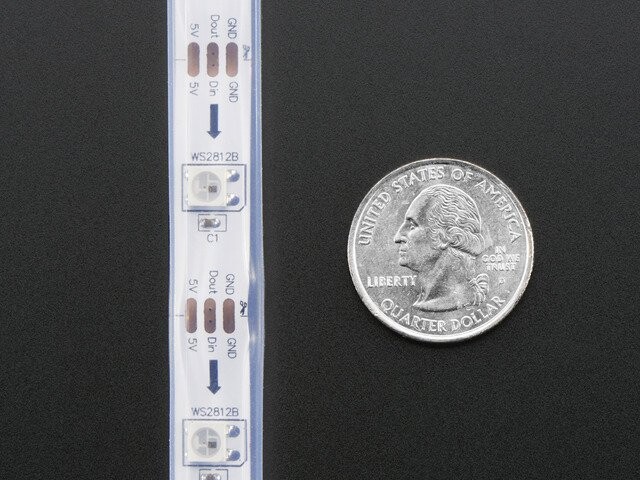

Stribben består af fleksibel PCB-material og leveres med en vandtæt belægning. Du kan nemt klippe disse stribber med en skruetrækker. Hvert 3,4 cm (1,3 tommer) har der snitlinjer (hver med 1 LED). Lødt de 0,1 tommer (0,1 tommer) store kobberpads og så er det i gang. Selvfølgelig kan du også forbinde stribbene sammen for at forlænge dem. Vær opmærksom på, hvor meget strøm du har brug for! Vi har en 5V/2A strømforsyning, der burde række 1 meter, og en 5V/10A strømforsyning, der kan række op til 10 meter (afhængigt af anvendelsen). Du skal bruge en 5V DC-strømforsyning til at forsyne disse strips med strøm. Brug ikke mere end 6V, da dette ellers kan ødelægge hele strip.

Tekniske specifikationer:

• 12,5 mm (0,5″) bredt, 4 mm (0,16″) tyk med monteret kabinet, 33 mm (1,3″) langt pr. segment
• 30 LED pr meter
• Afmonterbart, vejrbestandigt IP65-hus
• Maksimalt strømforbrug på 5 V ved 60 mA pr. 1,3-tommers stregsegment (alle LED’er med fuld lysstyrke)
• 5 VDC strømbehov (ikke overstige 6 VDC) – ingen polaritetsbeskyttelse
• 1 integreret RGB-LED pr segment, individuelt styret
• LED-bølgelængder: 630 nm/530 nm/475 nm
• Tilslutning: 2-polet JST SM
• Kan leveres med enten WS2812B- eller SK6812RV-baserede LED’er. De har samme lysstyrke, farve og samme protokol.
