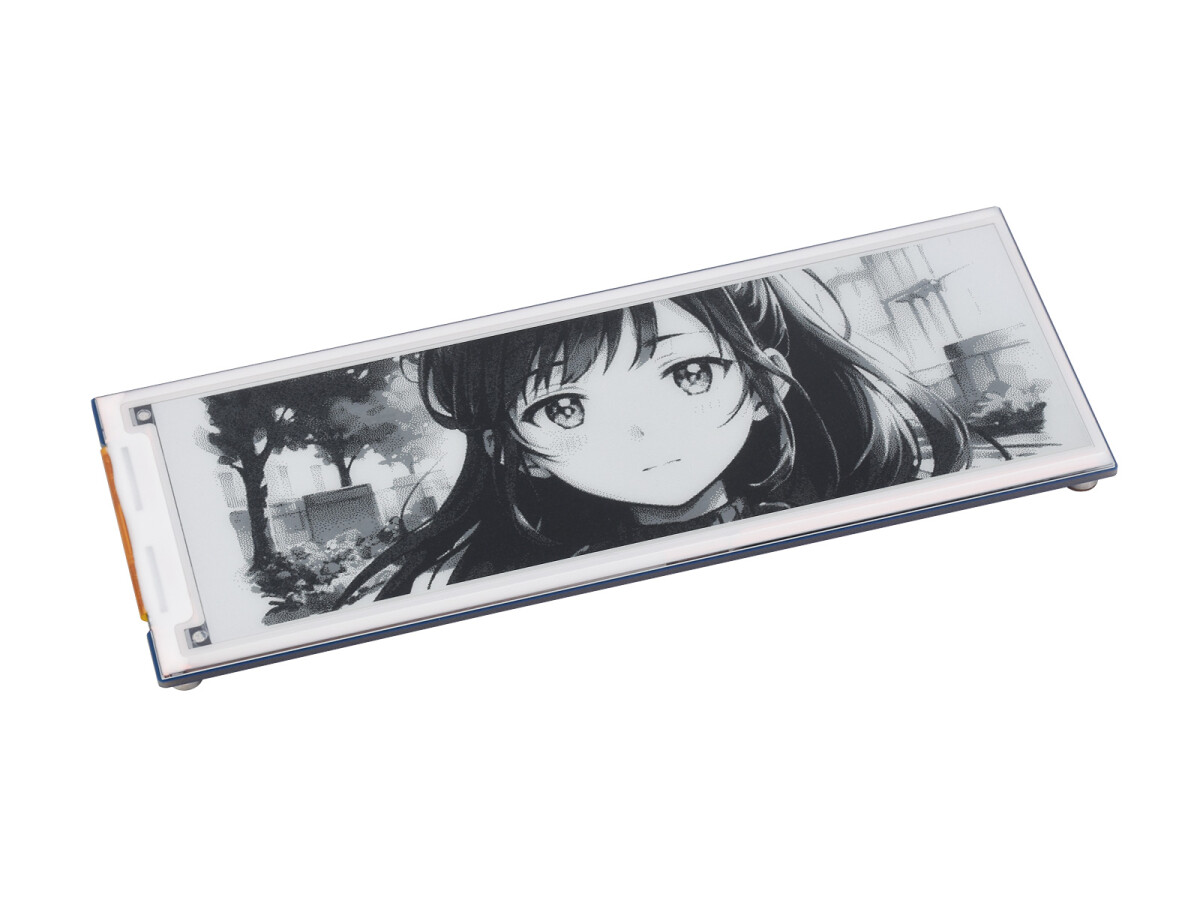

WaveShare 5,79 Zoll E-Paper Display Modul 792×272 Sort/Hvid E-Ink display SPI Interface

5,79 Zoll E-Paper-DisplaymodulE-Ink-display, 792 x 272, sort/hvid, SPI-interface. Lavt strømforbrug, bred betragningsvinkel, papiragtig effekt uden strøm. Ideel til prisskilt, hyldemærker, industrielle instrumenter.

• Størrelse: 5,79″
• Opløsning: 792 x 272
• Synsvinkel: >170°
• Skærmfarve: Sort/Hvid
• Gråtoner: 4
• Kommunikation: SPI
• Display: E-Paper
• Erfahrung: Lignende papir
• Lysfølsensor
• Displaytype: Passiv reflekterende
• Opdatering: Delvis opdateringsstøtte

Funktioner

• Ingen baggrundsbelysning, det sidste indhold vises stadig længe efter, at enheden er slukket
• Ekstremt lavt strømforbrug, strøm bruges primært til at genoplade.
• SPI-interface til tilslutning til andre controller-boards som Raspberry Pi/Jetson Series/Arduino/STM32 osv.

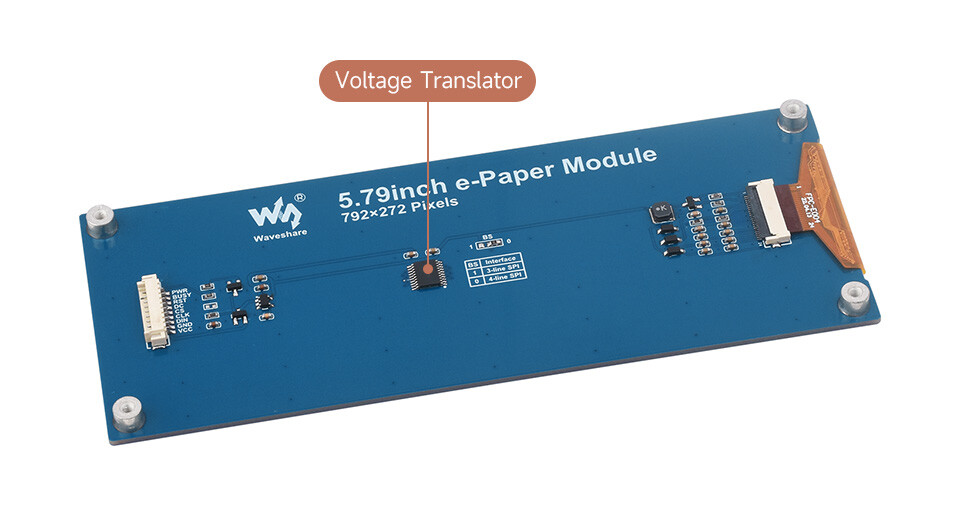

• Intern spændingsomformer, kompatibel med 3,3-V/5-V MCU’er

Specifikationer

• Driftsspænding: 3,3 V/5 V
• Skærmfarve: Sort/Hvid
• Interface: 3-polig SPI, 4-polig SPI
• Gråtoner: 4

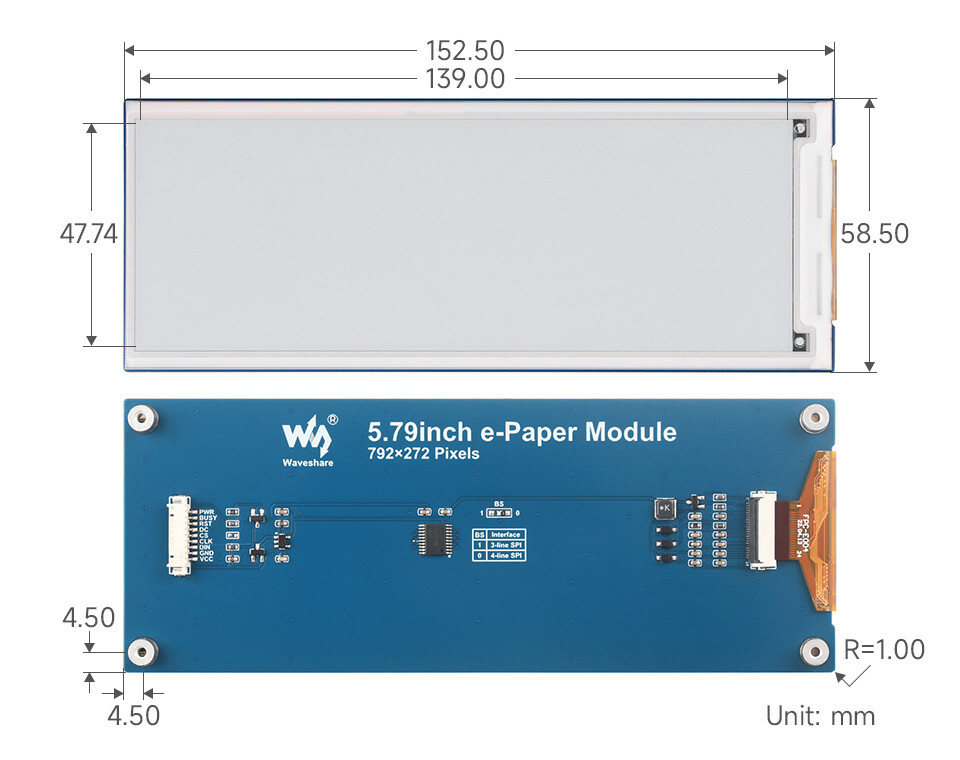

• Dimensioner: 152,50 x 58,50 mm
• Fuldt opdateringstid: 3,5 s
• Skærmstørrelse: 139,00 x 47,74 mm
• Delvis opdateringstid: 0,8 s
• PUNKTABSTÅND: 0,1755 x 0,1755 mm
• Opdateringsydelse: <50 mW
• Synsvinkel: >170°
• Strøm i standbytilstand: <0,01uA (ikke relevant).

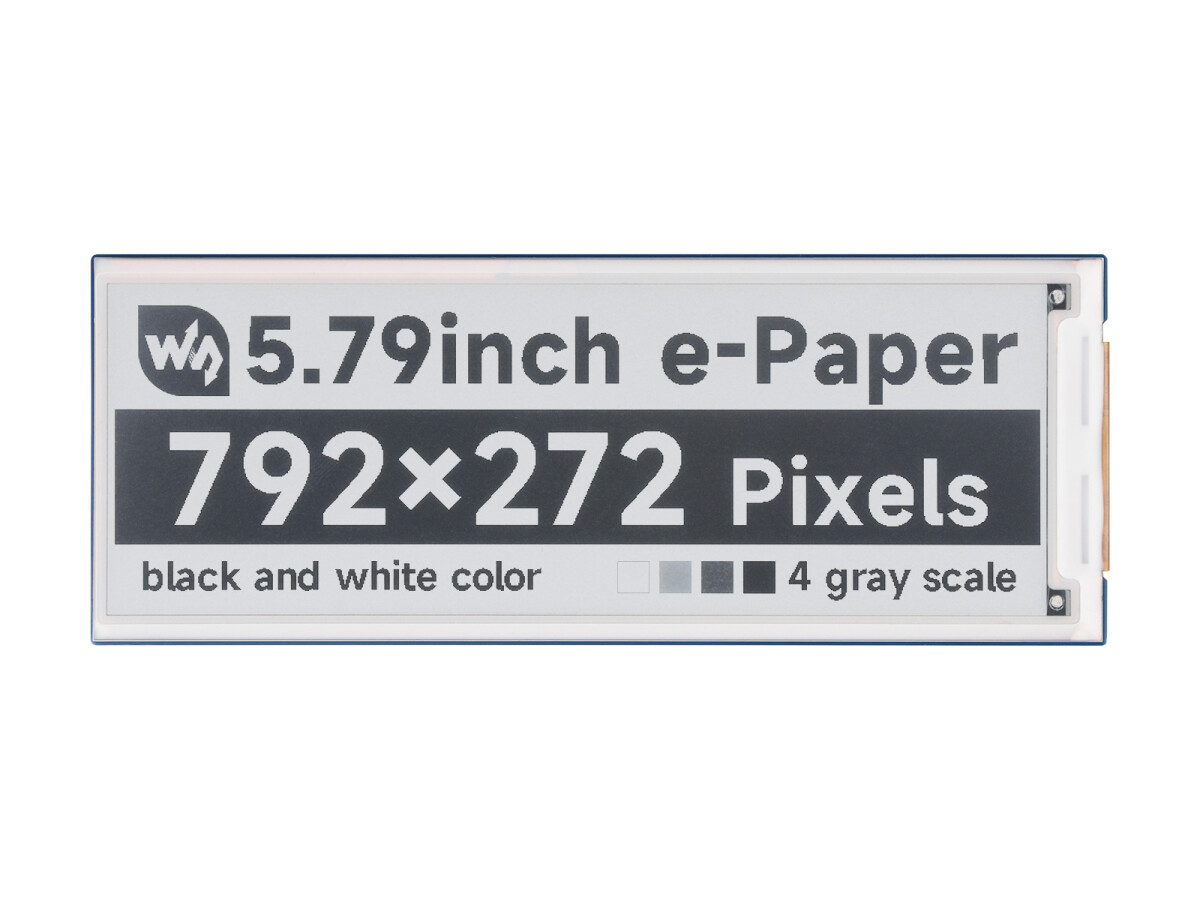

• OPLØSNING: 792 x 272 pixels

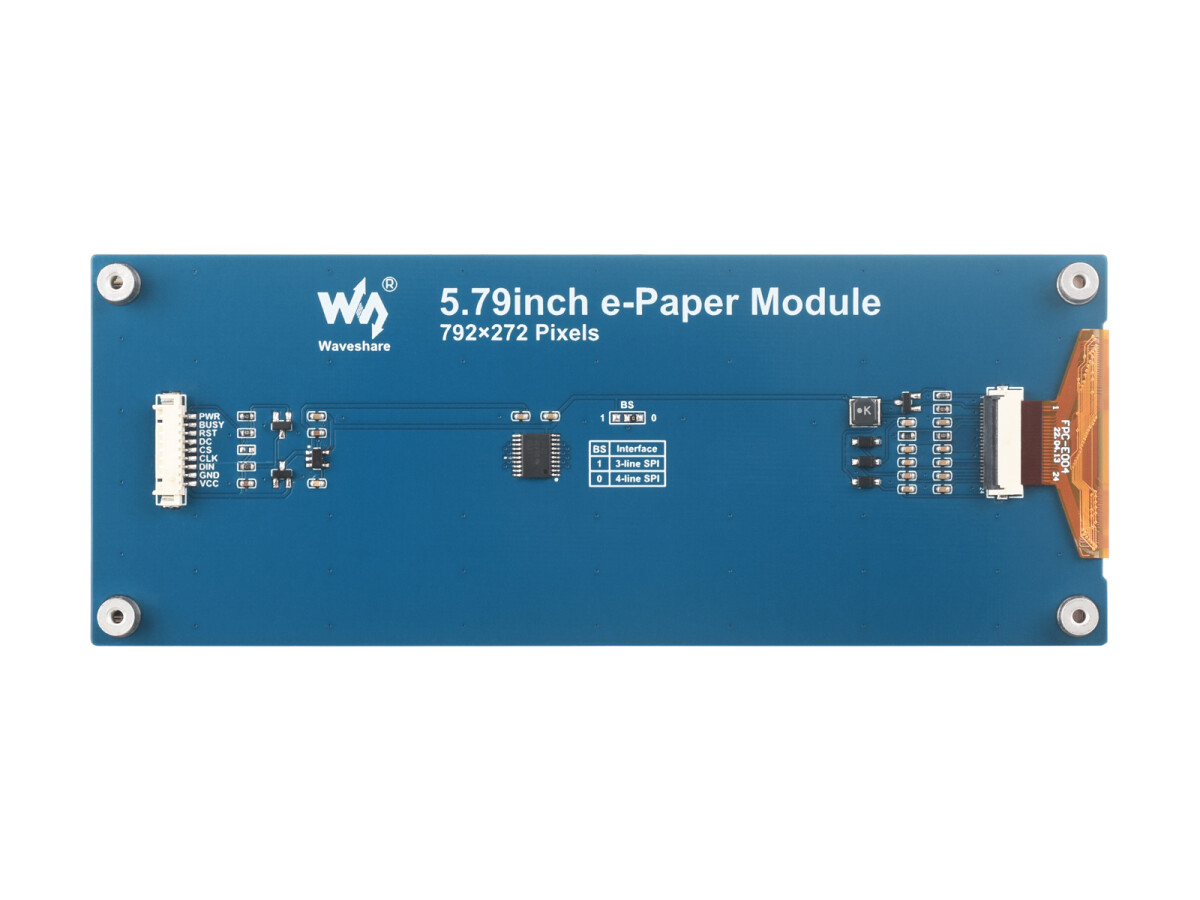

Integreret SPI-styringsgrenseflade

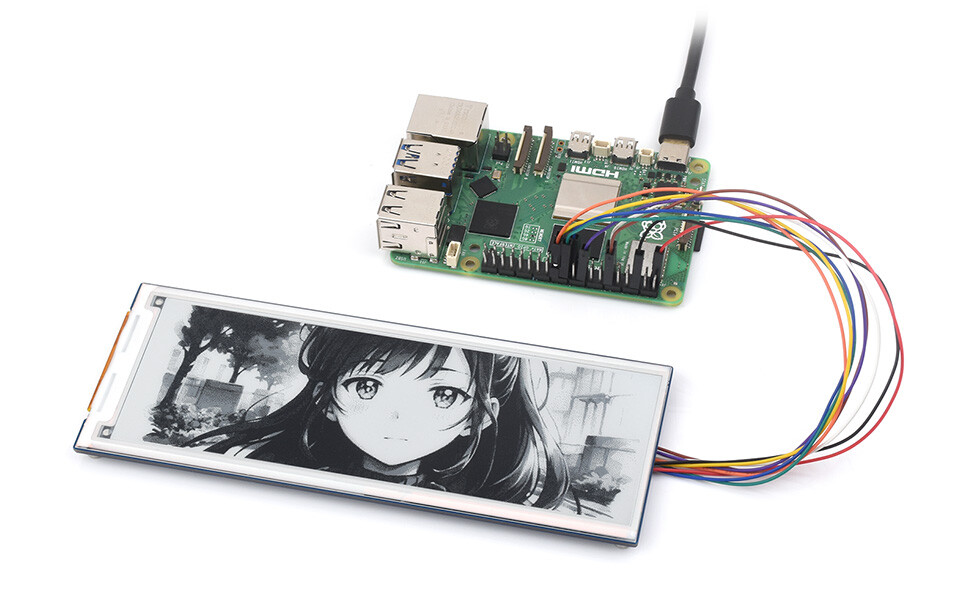

Til brug med kontrolkort som Raspberry Pi/Jetson Nano/Arduino/STM32

• PWR: Tænd/sluk-kontrol
• BUSY: Udgangspin for besættelsestilstand
• RST: Ekstern reset, lav aktiv
• DC: Datavalg/kommando (højt for data, lavt for kommando)
• SPI-chiovalg, lav aktiv
• CLK: SPI-SCK-stift
• DIN: SPI MOSI-stift
• GND: Jord
• VCC: Strøm (3,3 V/5 V indgang)

Wiki:www.waveshare.com/wiki/5,79 Zoll e-Paper-Modul

Leveringsomfang

• 5,79 Zoll E-Paper-Modul x1

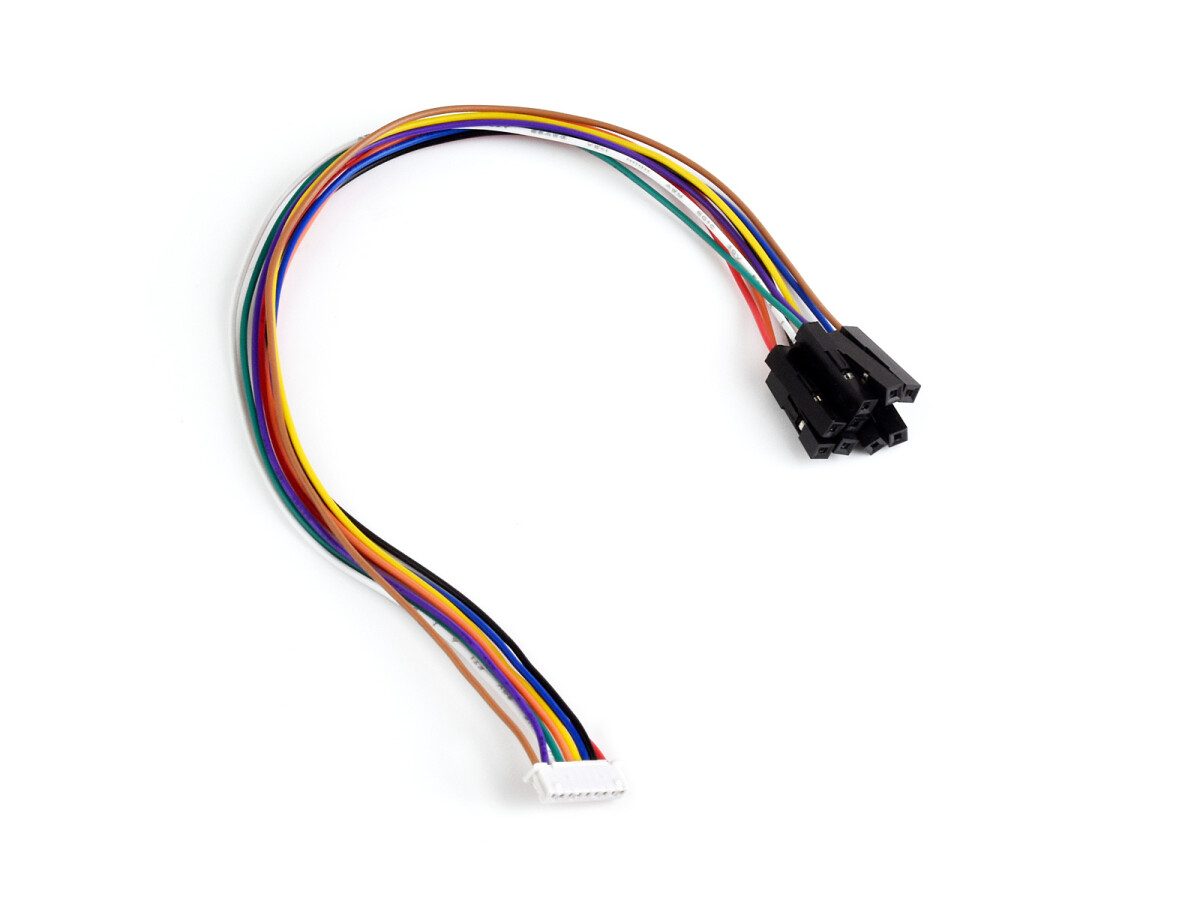

• GH1.25 9PIN-kabel 20 cm x1

Downloads

• WikiHersteller-Wiki
