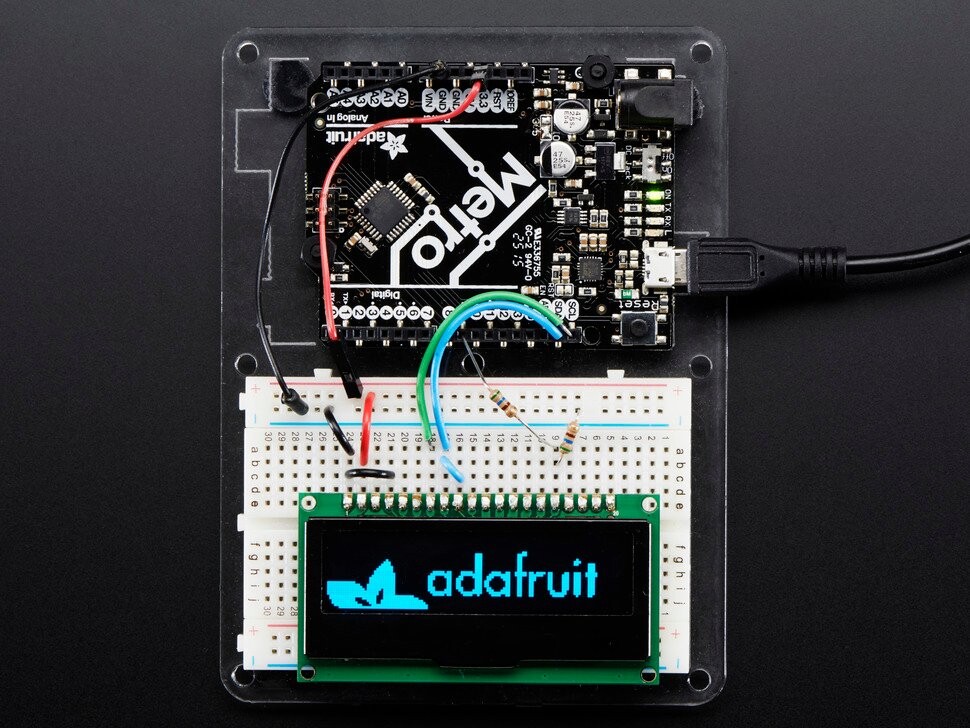

Adafruit Monochrome 2,3 Zoll 128×32 OLED Grafikdisplay Modul Kit 2675

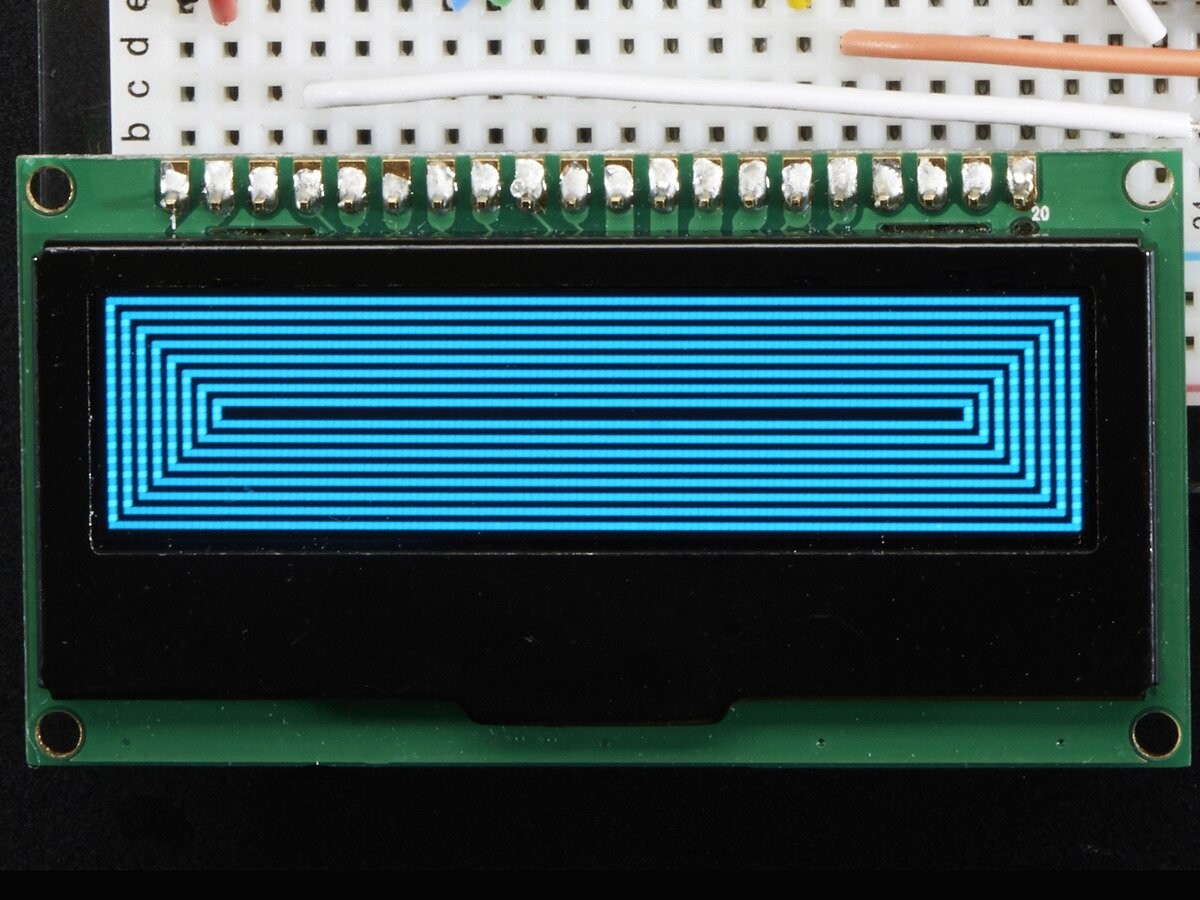

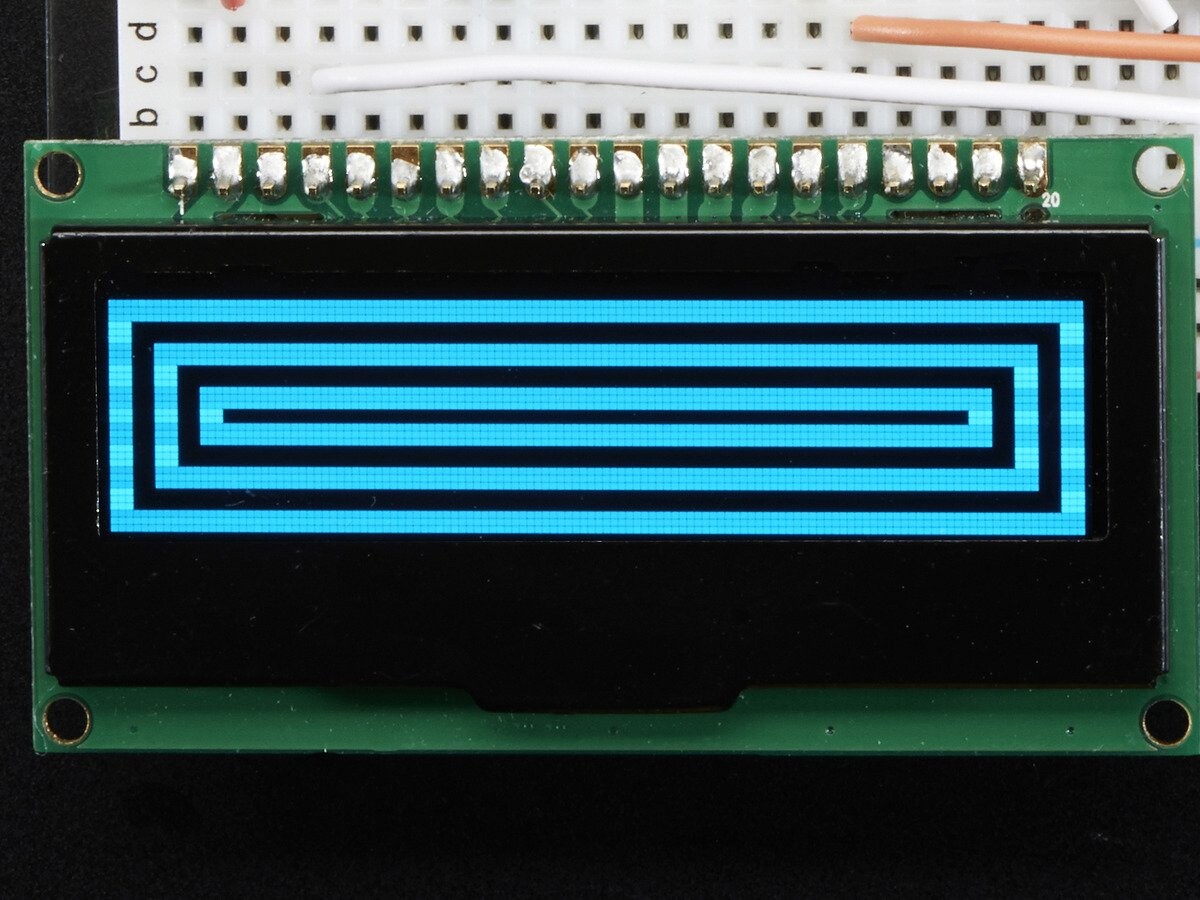

Disse Monokromt OLED-display har en 2,3 zoll diagonal og er på grund af den høje kontrast OLED-displays meget letlæseligt. Dette display er fremstillet af 128 x 32 Enkelte blå OLED-pixel, som hver især tændes eller slukkes af kontrolchipen. Da displayet selv producerer lys, er der ikke behov for baggrundsbelysning. Dette reducerer den energi, der kræves til at drive OLED-displayet, og det er derfor, at displayet har så høj kontrast; vi kan virkelig godt lide dette grafiske display på grund af dets skarphed!

Driverchipen SSD1305 kan kommunikere på tre måder: 8-bit, I2C eller SPI. Vi synes personligt, at SPI er den rigtige måde, da der kun kræves 4 eller 5 led, og det er meget hurtigt. Selve OLED’en har brug for en 3,3V strømforsyning og 3,3V logikniveau for kommunikation. Vi har et breadboard-venligt level shifter, der kan konvertere 3 V eller 5 V til 3 V, så det kan bruges med 5V-logiske enheder som Arduino.

Strømforbruget afhænger lidt af, hvor meget displayet er oplyst, men i gennemsnit forbruger displayet omkring 50 mA fra 3,3 V-forsyningen. Der er en simpel step-up konverter indbygget i OLED-driveren, som omdanner 3,3 V til en højspænding for at styre OLED’erne. Step-up konverteren kan producere en hvislen/brummen lyd, som du kan minimere ved at lime varmeklæber eller skum omkring induktoren, men den er muligvis ikke fuldstændigt fjernbar.

Hver ordre leveres med et færdigmonteret OLED-modul med en flot ramme og 4 monteringshuller. Displayet er 3V logik & power, så vi har indbygget en HC4050 Level Shifter. Vi sætter også en 220-uF kondensator i, da vi har konstateret, at et Arduino til dette store display muligvis har brug for lidt mere kapacitet på 3,3V-strømforsyningen! Dette display leveres ikke med en header, men vi sætter en header-stick ind, som du kan lodde fast. Derudover kan displayet også vises i 8-bit mode. Du kan ændre moduset ved at lodde 8-bit på SPI eller I2C – se guiden for at finde ud af, hvordan det gøres.

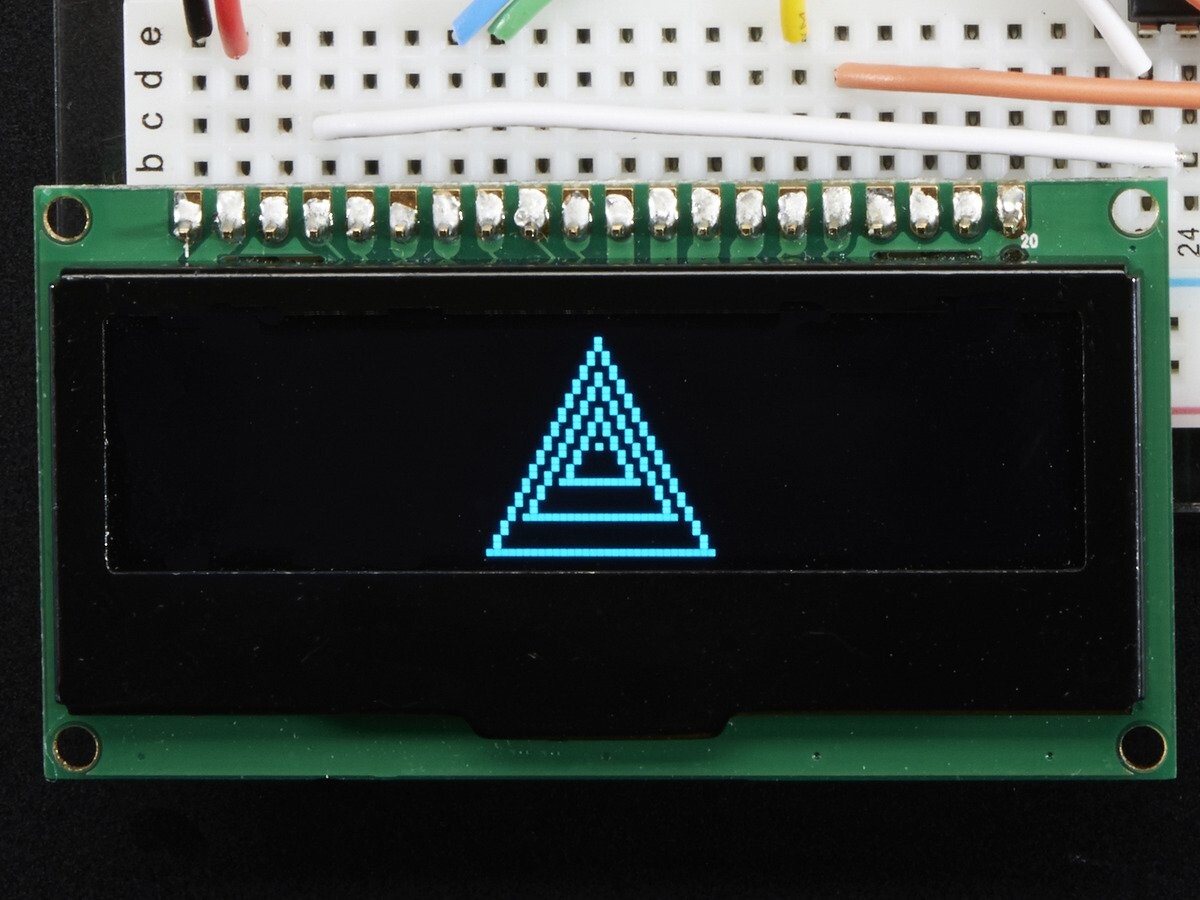

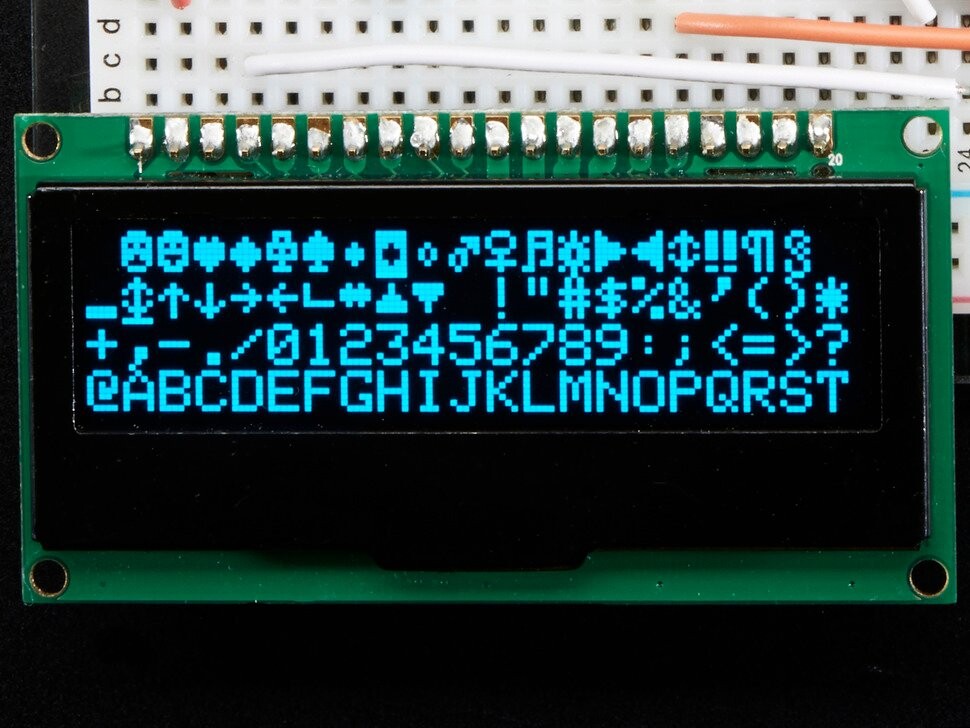

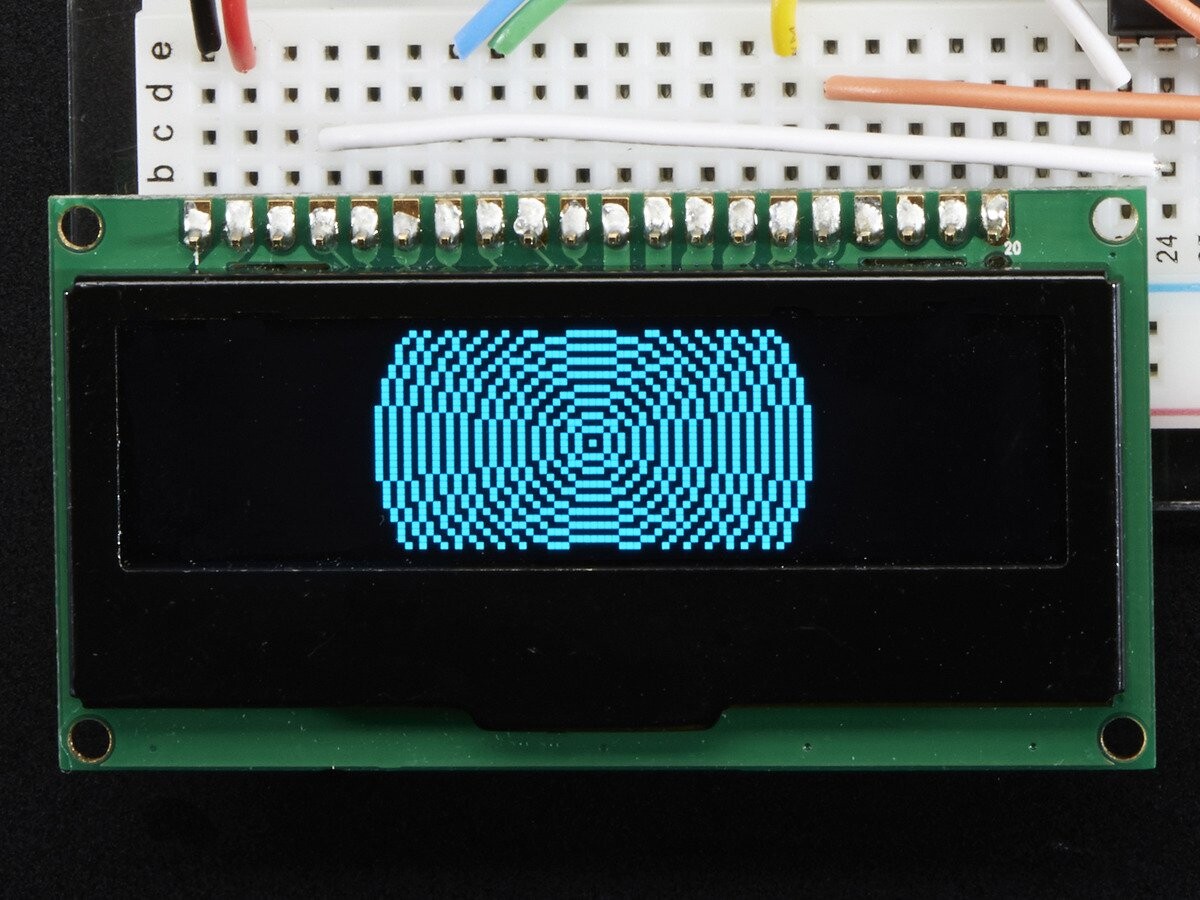

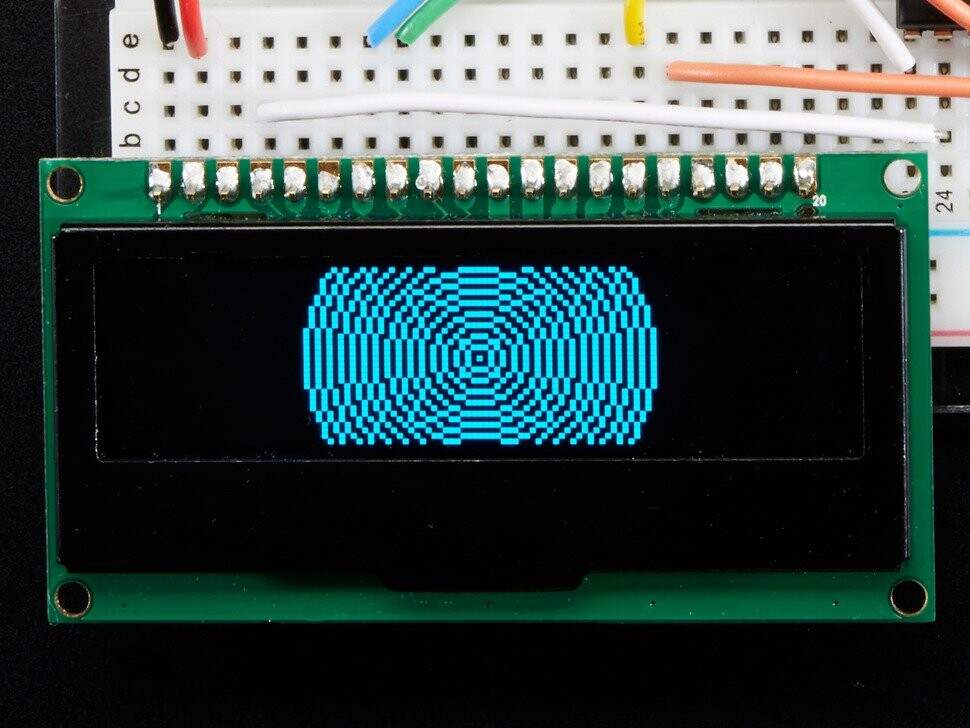

Det er nemt at komme i gang! Vi har en detaljeret tutorial og eksempelkode i form af et Arduino-bibliotek til tekst og grafik. Du skal bruge en mikrocontroller med mere end 512 Byte RAM, da skærmen skal bufferes. Biblioteket kan printe tekst, bitmaps, pixels, rektangler, cirkler og linjer. Det bruger 512 Byte RAM, da det skal buffere hele skærmen, men det er meget hurtigt! Koden er nem at tilpasse til enhver anden mikrocontroller.

Bemærk venligst, at OLED-displays består af hundredvis af … OLEDs! Det betyder, at hvert pixel er en lille organisk LED, og hvis det forbliver tændt i mere end 1000 timer, begynder det at dæmpes. Hvis du ønsker at holde displayet med en ensartet lysstyrke, bedes du slukke for displayet (slå pixels fra), når det ikke er nødvendigt, så det ikke dæmpes.

• Skærmstørrelse: 64 mm x 28 mm x 5 mm
• PCB-dimensioner: 66,5 mm x 35 mm x 3 mm
• Vægt: 18 g
• Bruger I2C-adressen 0x3C eller 0x3D
