Seeed Studio Grove Relæ 5V/10A til Arduino Mekanisk relækontakt

Det Grove-Relæmodul Det er en digital kontakt, der kan håndtere strømme på op til 5 A ved 250 VAC i lange perioder. Når relæet er tændt, lyser LED’en og relæet tillader strøm at løbe. Den maksimale spænding er 250 V ved 10 A. Det bruges ofte i områder som fjernstyring, telemetri, kommunikation, automatisk styring, mekatronik, effekt elektronik og andre områder.

Relæet er en digital kontakt, der styrer et relæ, som kan håndtere meget højere spændinger og strømme end dine normale Arduino-kort. Når den er indstillet til HIGH, tændes LED’en, og relæet lukker, så strømmen kan flyde. Den maksimale spænding er 250 V ved 10 Ampere.

AdvarselVær meget forsigtig, når du arbejder med vekselstrøm. Søg professionel hjælp, f.eks. hos en autoriseret elektriker, hvis du er i tvivl.

Specifikation

• Driftsspænding: 3,3 V–5 V
• Indgangsstrøm: 100 mA
• Nominel belastning: 5A @ 250VAC 5A @ 30VDC
• Kontaktmodstand: 50 mΩ ved 6 VDC 1 A
• Isoleringsmodstand: 100 MΩ, maks. 10 ms.
• Driftstid: 10 ms Maks.
• Friktionsstid: max. 5 ms
• Digitalt input

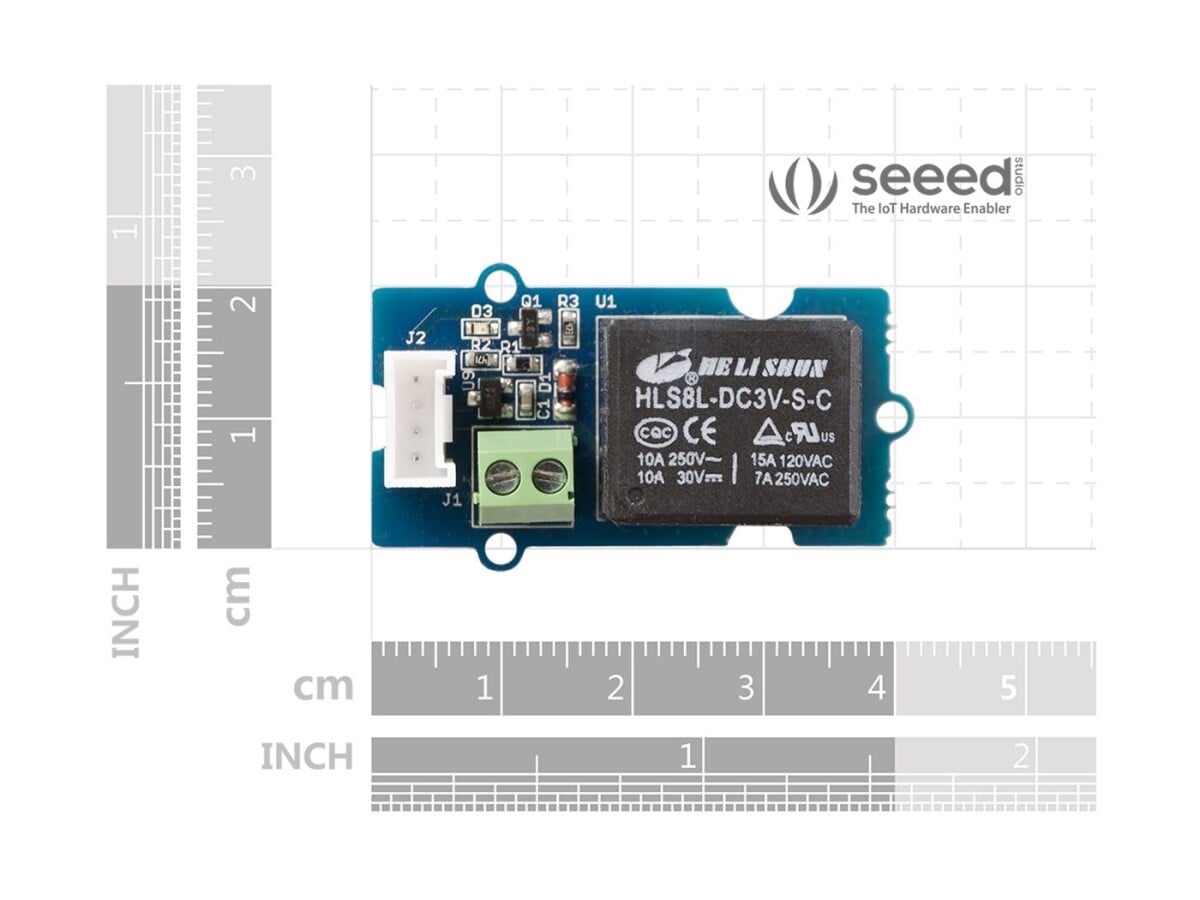

• Dimensioner: 42 mm x 24 mm x 18,5 mm
• Vægt: G.W 19 g
• Batteri: Udelukket

Komponentliste

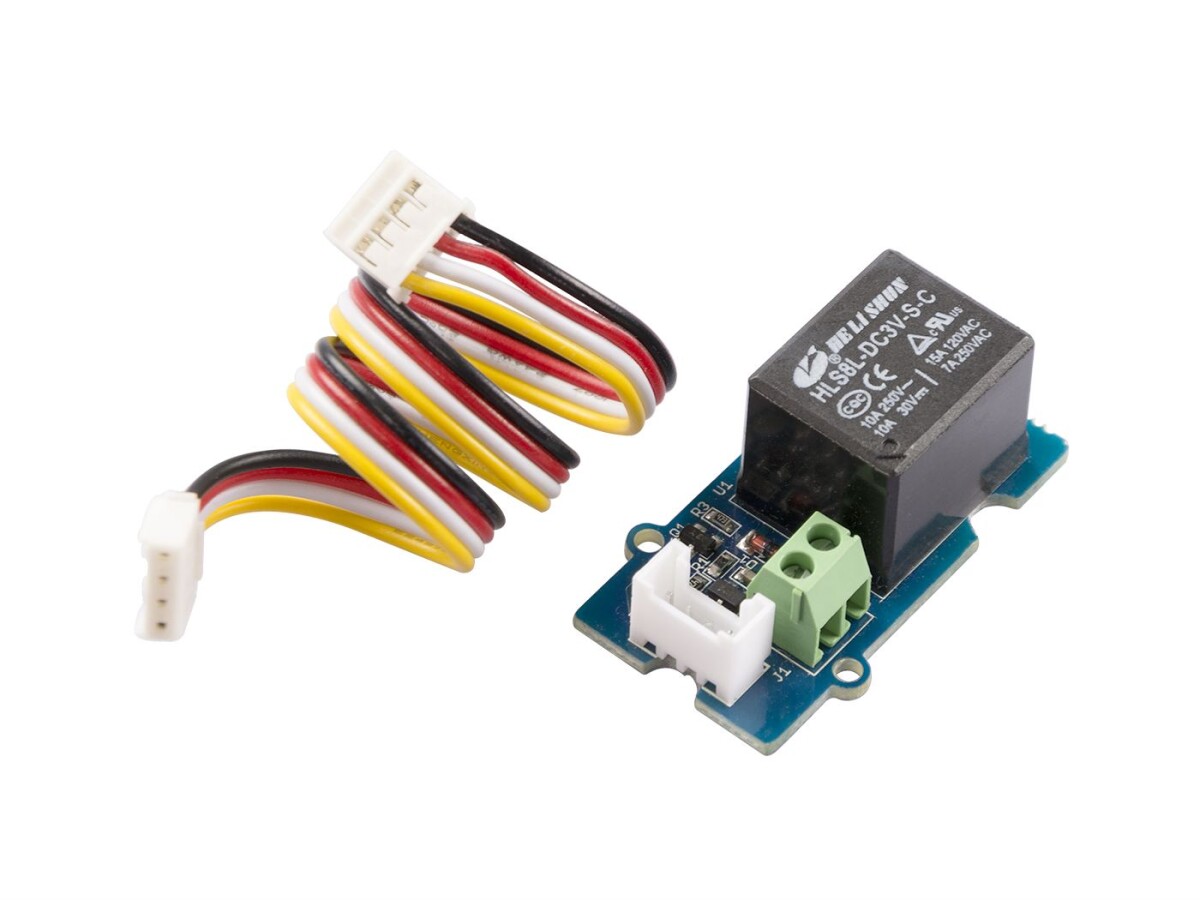

• 1x Grove – sæt
• 1x kabelbro
• 1x brugsanvisning

Downloads

• Relay_Datasheet
• Grove – Relay Eagle File
• WikiHersteller-Wiki
